Помпа Waterchill Extreme: обучаем тишине
реклама
Было сразу решено сделать какое то дополнительное решение по креплению помпы, к тому же присоски плохо клеились к поверхности, а после установки своих металлических переходников и штуцеров – вовсе не держали помпу и она падала на бок, или опиралась на бачок.
И так цели:
1. погасить вибрацию
2. закрепить помпу так, что бы она не падала даже при наклоне системного блока
Идей было много, от простых до сложных. Основная идея – закрепить помпу на 1 плоскости так, что бы данная плоскость не имела жесткого контакта со второй плоскостью.
Первая идея от которой я потом отказался (сложная и времени много требует). Берем 2 пластины, на 1ю крепим помпу на винтах или еще как либо на не большом расстоянии (мм 5-7). 2ю пластину так же будет крепить на корпус или другую поверхность. Сложность в том что бы залить эти 2 пластины в емкости силиконом. Когда силикон застынет (может потребоваться до 1-1.5 недель), мы получим крепление с 2х сторон связанное вязко-упругой средой.
Вторая идея попроще и быстрее на много. Делается так же 2 пластины. На первую мы наклеиваем подставку под помпу с присосками.
Надо добавить, что при этом вы можете потерять гарантию, или как минимум помпу по другому потом уже не закрепите!
Присоски намазываются суперклеем и прижимаются как обычно на поверхность. Во второй пластине делаем отверстия для крепления на корпус. К корпусу я прикручивал шурупами, можно взять саморезы. Тут уж каждому по вкусу и смотря что имеется в запасе.
Обе пластины между собой склеиваются через кусочки пенорезины. Как вариант можно взять вместо пенорезины небольшого размера силиконовые подушки. Изготовить их самому не сложно.
Я сначала было приклеил пенорезину по всей площади, но дело в том, что по середине резина никакой роли не играет по гашению шума, а только передает его. В результате чего системник то гудел то не гудел с периодичностью 1-2 сек. Видимо частота вибрации почти совпадала с резонансной частотой корпуса. Высверлив лишнюю резину оставил по углам кусочки примерно 1.5х2 см. теперь никакой вибрации нет.

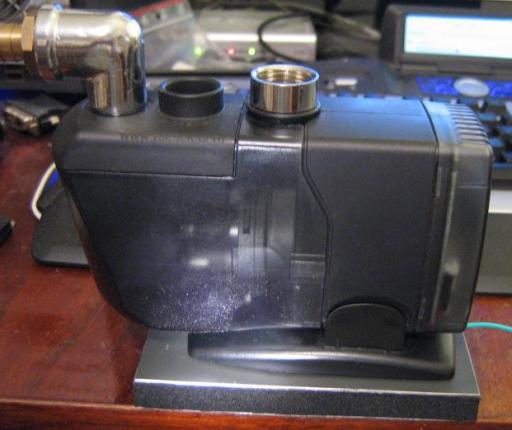

Так выглядит помпа на собранной подставке до высверливания. Толщина пенорезины примерно 12мм.
Таким образом можно усмерить не только такую помпу, но и много других.
Здесь можно загрузить чертежи для пластин (для Adobe Illustrator):
для первой идеи http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=26563&filename=waterch_1.rar
Желтым - пластина подставки
Отверстия - перфорация для лучшего крепления в залитом силиконе
Черные жирные отверстия - отверстия для прикручивание подставки помпы без присосок.
для второй идеи http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=26564&filename=waterch_2.rar
Серым - пластина подставки
Черные жирные отверстия - предположительное положение присосок (сверлить не нужно)
Красные жирные отверстия - отверстия в нижней пластине для крепления на корпус (в бигтавер чифтеке в месте где обычно стоят 3" флопы)
Тихой вам воды! Ден.
