Бубен в комплекте. Установка Thermalright Shaman на Radeon HD5870.

Предыстория:

Загремела турбина на референсе, пришлось оперативно искать замену.

Купил.







Комплектные радиаторы для памяти и питальника - полный отстой. Они маленькие, и не держатся на этой самоклейке.

Пришлось делать замену.

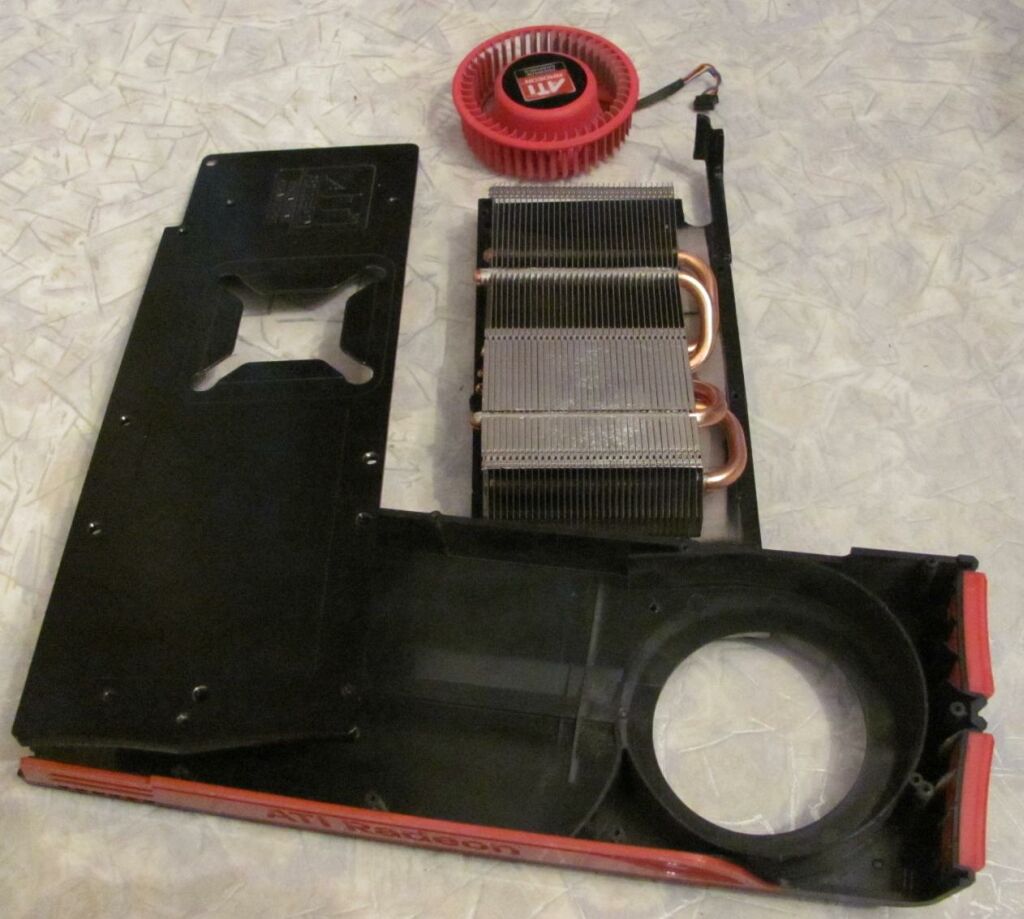

Разобрал родной кулер:

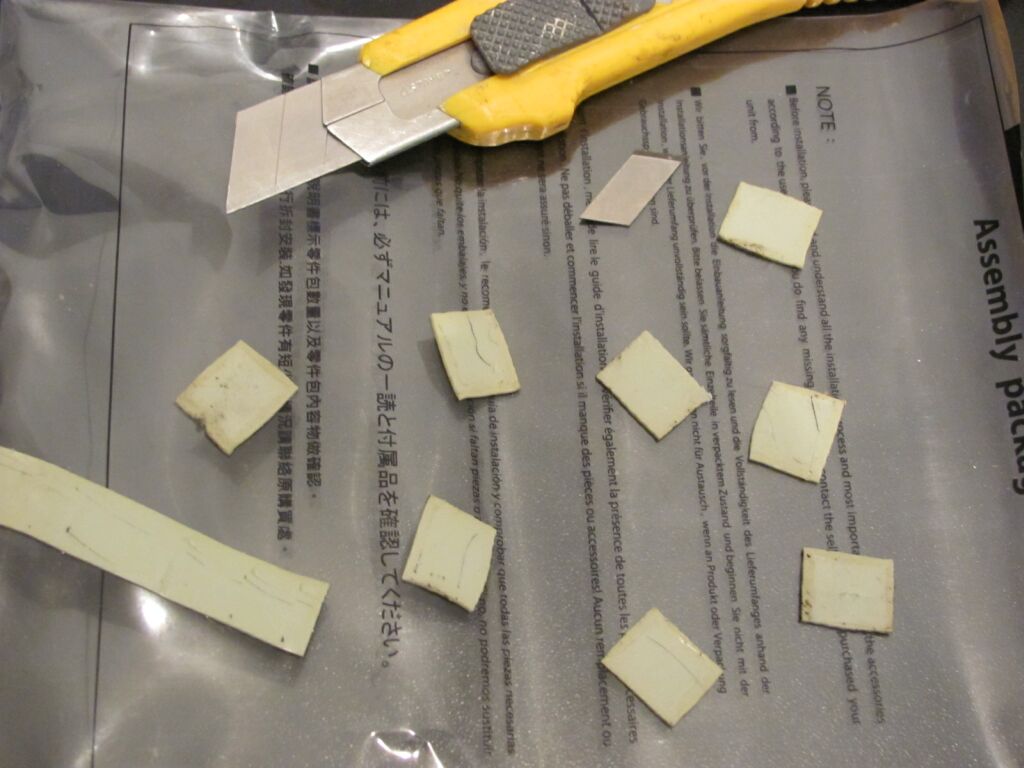

Снял термопрокладки (они очень легко рвутся):

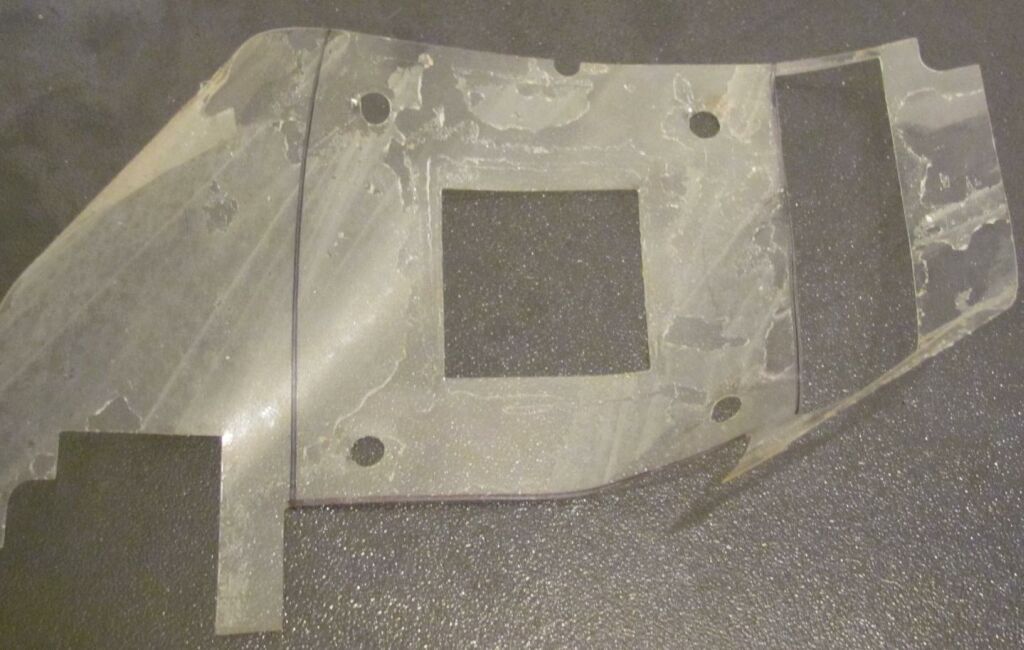

Отодрал наклейку с подошвы радиатора:

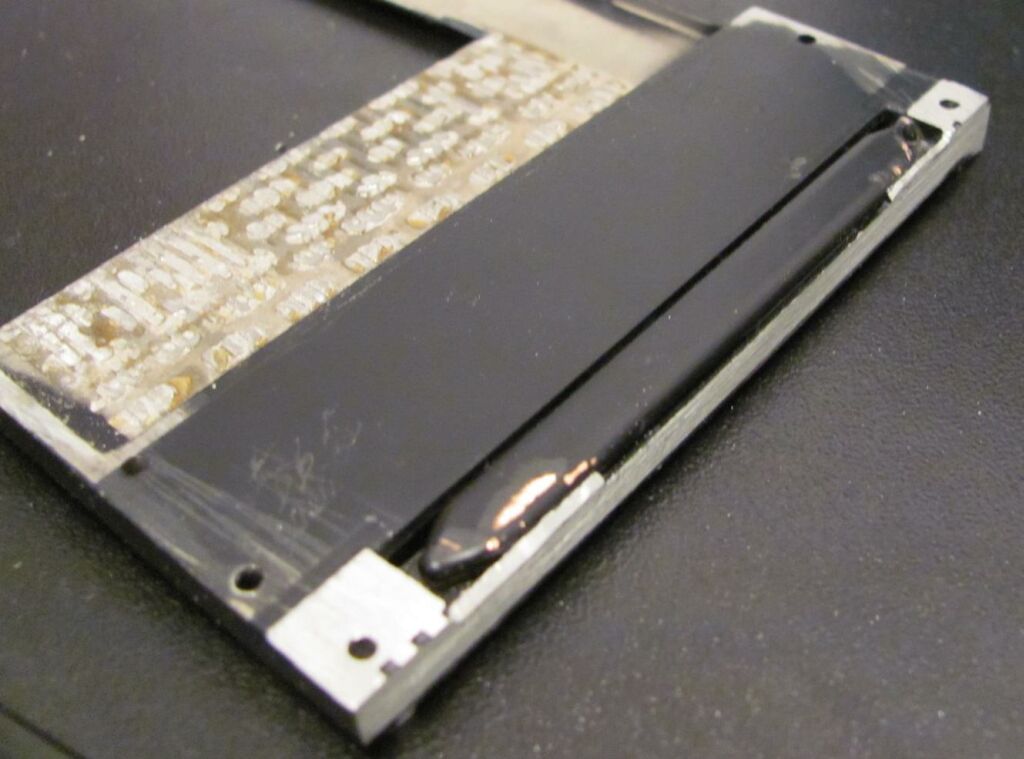

Блок ребер с трубками легко снимается на электроплите, температура плавления очень низкая:

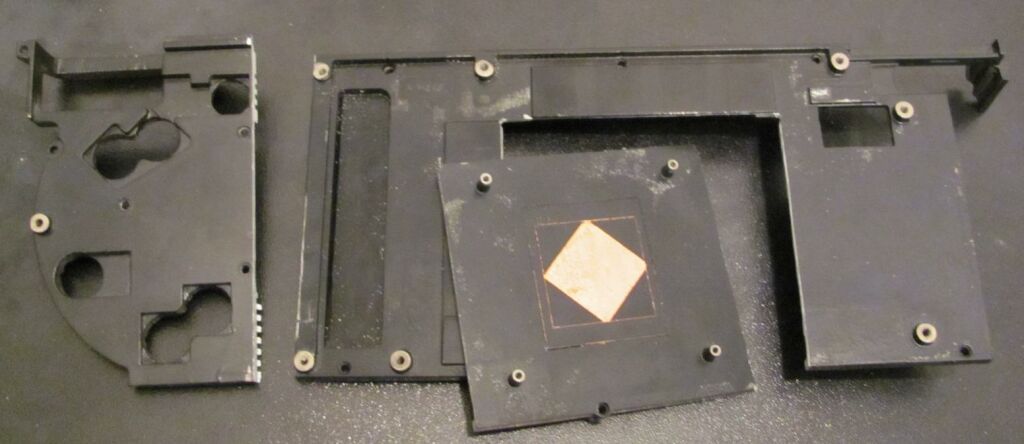

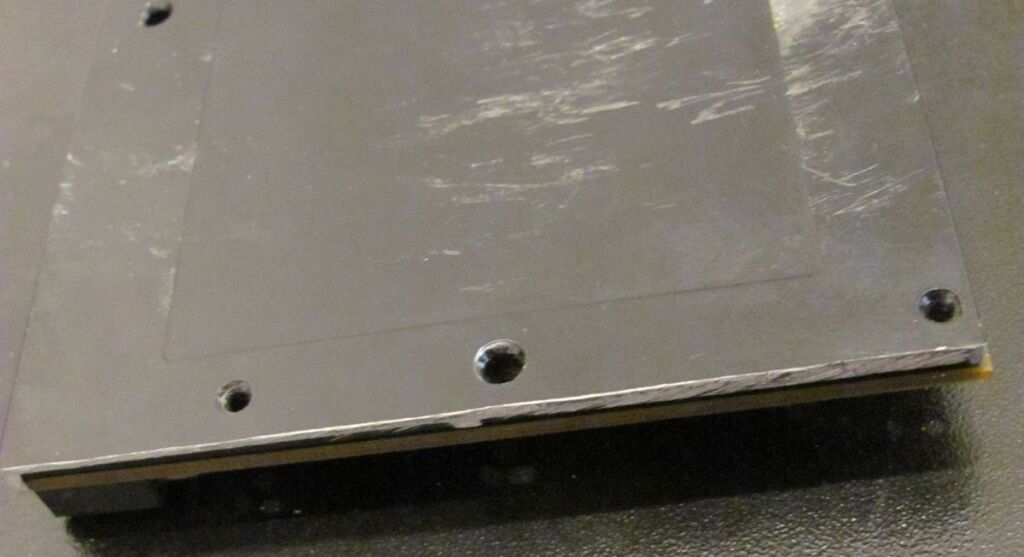

От основания отпилил все лишнее:

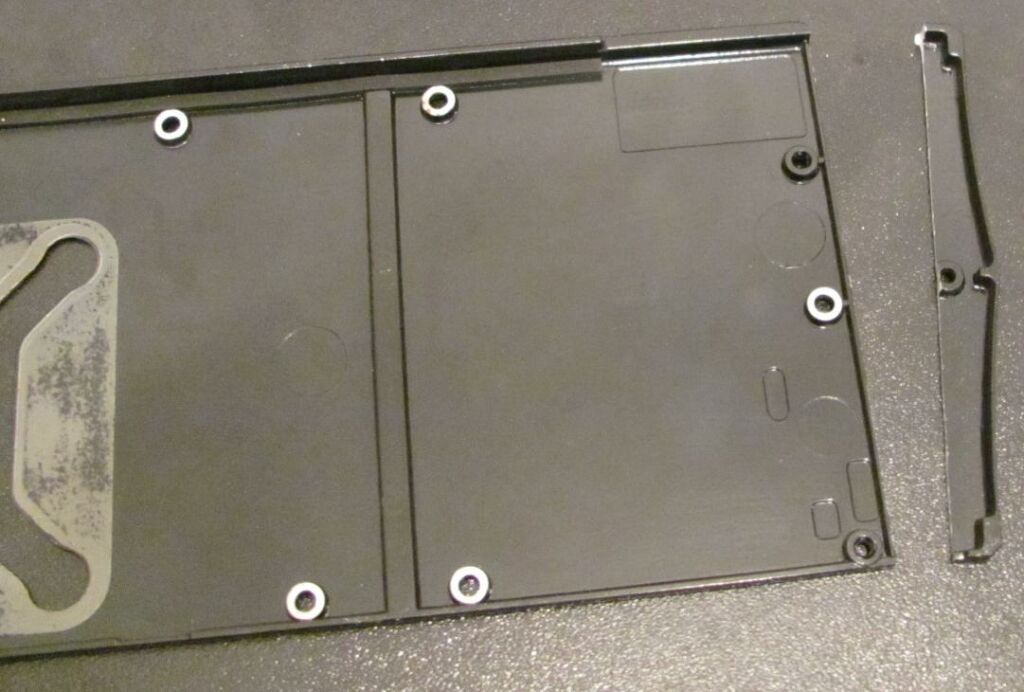

Укоротил бэкплейт:











Первая примерка:







Нужны ребра. Порылся в закромах, нашел кучу радиаторов:

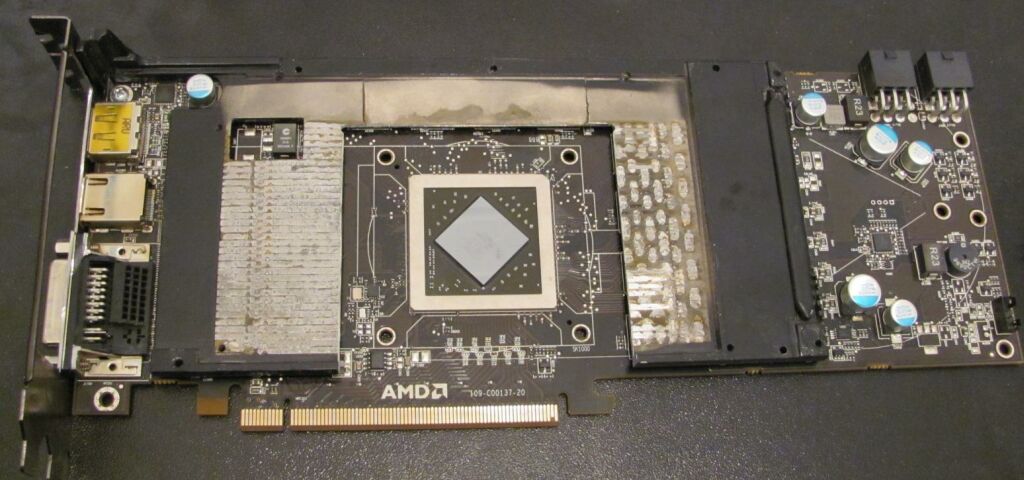

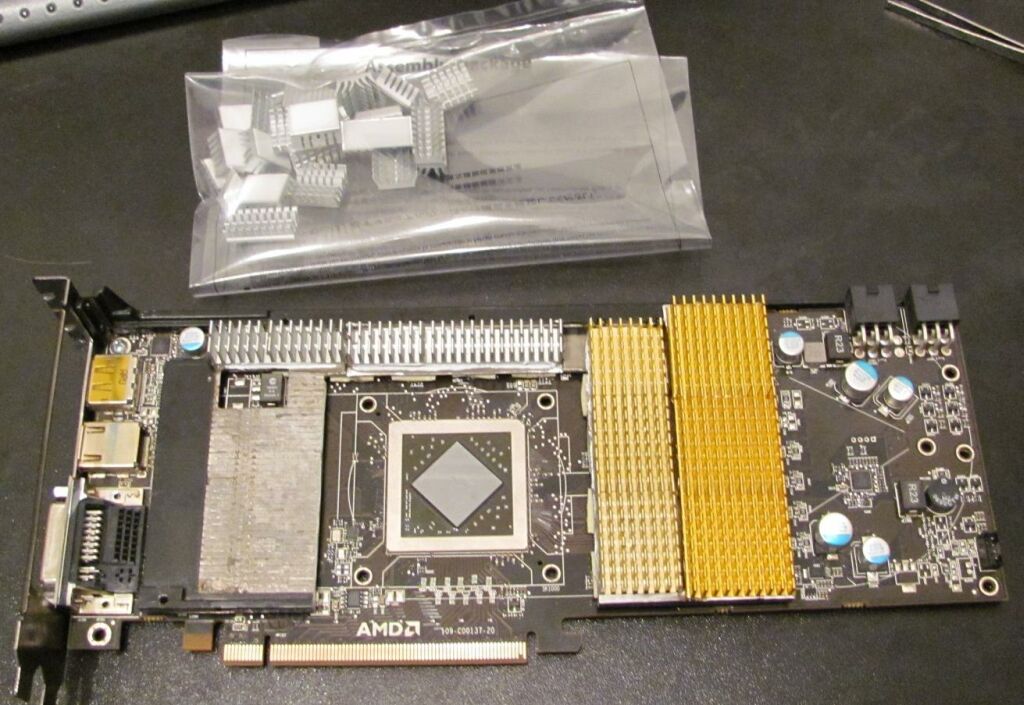

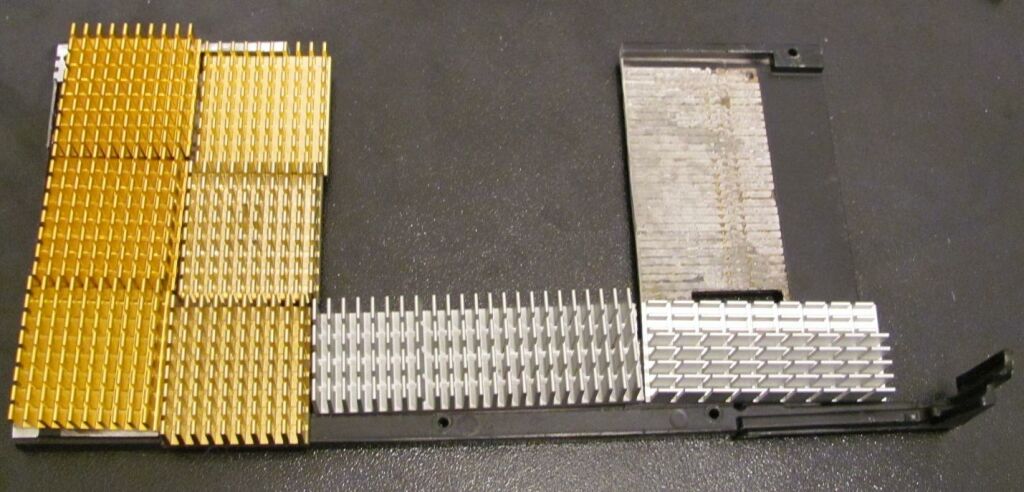

Попилил радиаторы, срезал что мешалось, приклеил термоклеем.

В пакетике лежит комплектный мусор от шамана:

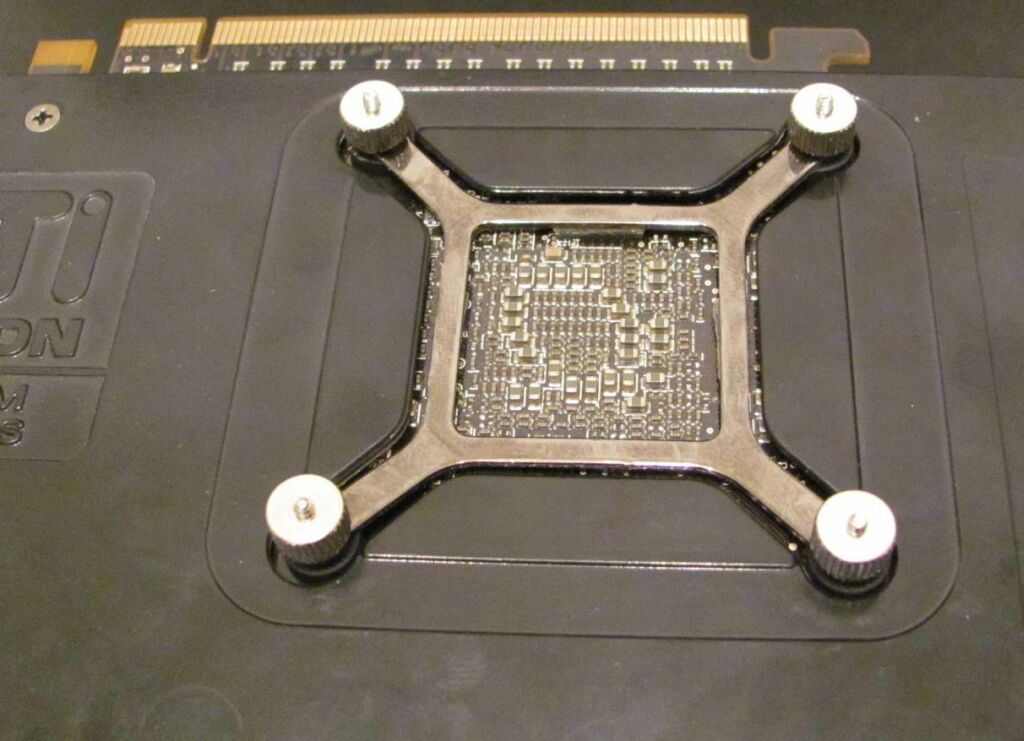

Крестовина от шамана не нужна, родная подходит великолепно:







Видюха в сборе:

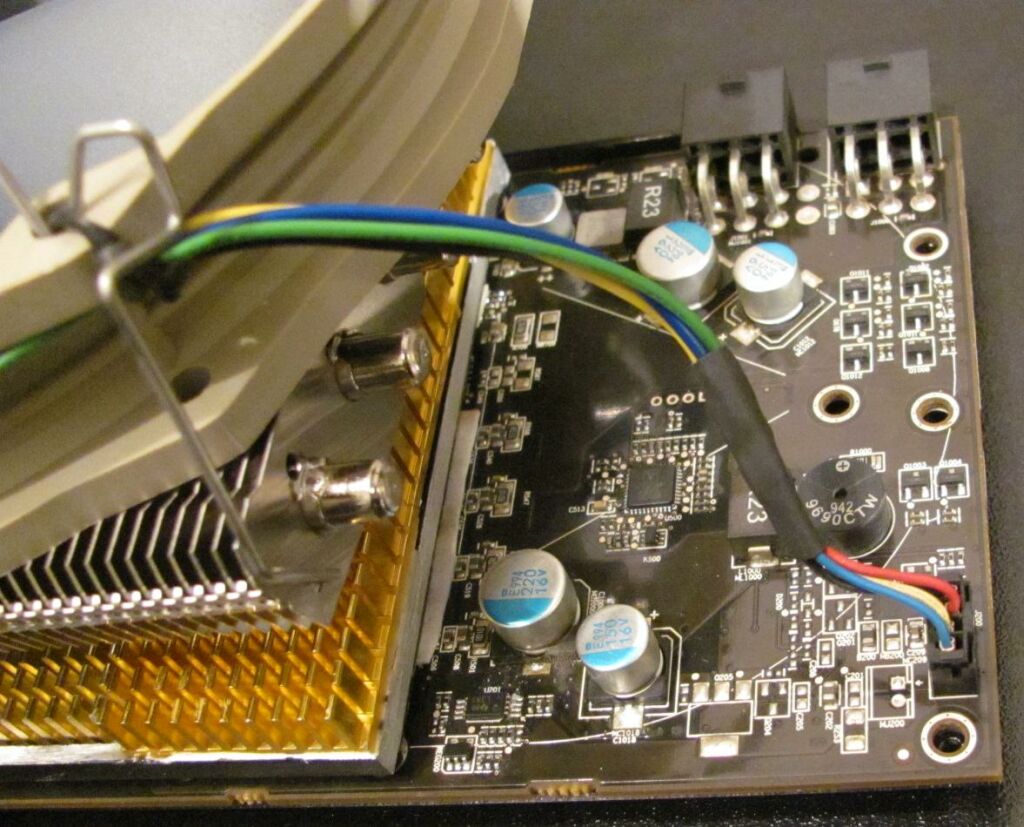

Вентилятор от шамана можно подключить напрямую к видюхе:









Тестирование:

За полчаса игры в Rage температуры по всем датчикам не превышали 60*с.

Вентилятор стабильно крутился на 670 об\мин.

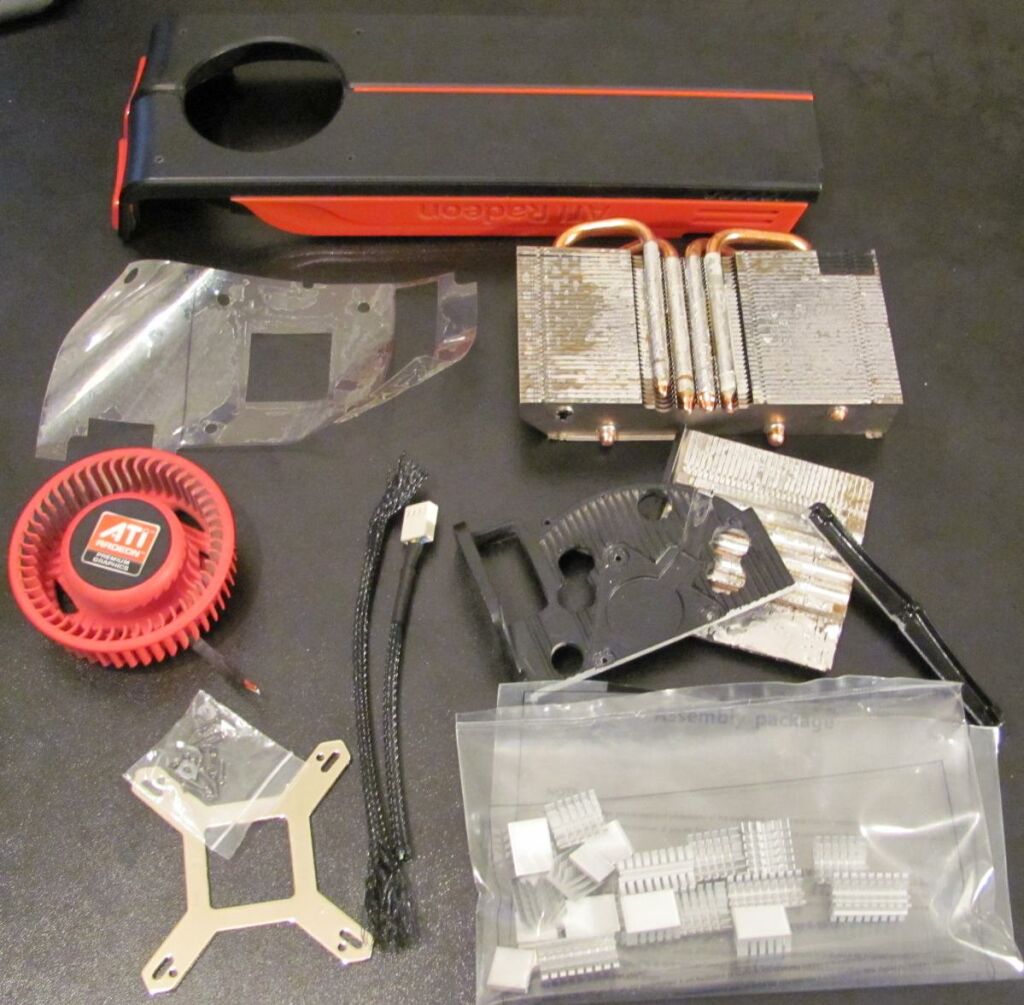

Груда хлама:







Ссылки по теме:

Обзор и тестирование видеокулера Thermalright Shaman

Системы охлаждения видеокарт Radeon HD 5850/5870

Всё о линейке VGA-кулеров Thermalright. FAQ на первой странице



Выслушаю критику.





Избранное из обсуждения + выводы:



от alin1:

Я бы не стал пилить конец пластины от стока, где турбина крепилась. Так будет большая площадь рассеивания тепла, лучшая жесткость всей карты и сэкономленное время можно использовать для более полезных вещей. Вон сколько плюсов.



от Аноним:

Взяли бы лучше Дипкул Дракула за 1500 рублей. В пассиве бы справился с стоковой картой на пониженном напряжении.



от меня:

Радиаторы на пластину можно было не клеить. Сомнительная польза и лишние сложности. В крайнем случае припаять медные ребра прямо к пластине.



Если термопрокладки VRM раскрошились - есть простое решение.

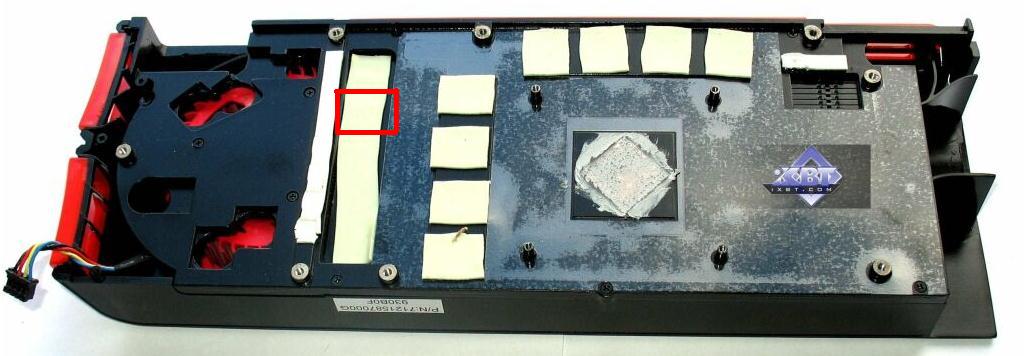

Интересное место отмечено красным квадратом - здесь явно лишний кусочек термопрокладки:
