Взгляд на Thermaltake PurePower 560APD и ... FSP ATX-300GTF

для раздела Блоги
Данная статья не имеет цель сравнить эти два блока питания в стресс тестировании, поскольку эти блоки питания находятся не только в разных ценовых категориях, но и преимущество первого над вторым практически двукратное. Прежде всего, хотелось провести подробное поверхностное обследование бп с проведением некоторых измерений.

Технические характеристики:

·Размеры: 15cm(L)x14cm(W)x8.6cm(H)
·ATX 560 watts
·Материал корпуса - стальной
·Два вентилятора на подшипниках качения 80x80x25mm 1300~3300rpm,
17dBA~35dBA; 90x90x25mm 1300~2900rpm, 17dBA~35dBA
·Active PFC: PF > 0.95
·Два Serial ATA питания
·Все кабели прибраны в оплетку различных цветов и стянуты в плотные пучки, чтобы не препятствовать свободной циркуляции воздуха
·Автоматический определитель входного напряжения в сети - 115/230 В


Страница на сайте производителя.

Внешний вид

(кликните по картинке для увеличения)


Данный вид бп поставляется в коробке с некоторым набором переходников(4 pin – 8 pin и 20 pin – 24 pin) и комплектом болтов для крепления, но ко мне он попал в OEM виде...
БП окрашен в черный цвет, имеет два вентиляторами, закрытыми золотистыми решетками, все болтики имеют так же обработку под золотистый цвет.

(кликните по картинке для увеличения)


На задней стороне имеется разъем для шнура питания и выключатель сетевого питания.
Сбоку имеется алюминиевая накладка пластина, на которой изображен некоторый элемент дизайна - серебряная эмблема

т. е. для владельцев держащих свой корпус без боковой крышки или имеющих в ней окно будет приятно созерцать такой вид, не стыдно показать - точно. На трех сторонах бп имеются места с небольшими рядами отверстий для вентиляции.

(кликните по картинке для увеличения)



(кликните по картинке для увеличения)



Поскольку этот бп имеет достаточно плотную начинку это очень важно для своевременного охлаждения элементов. Блок имеет вентиляторы увеличивающие свои обороты в зависимости от температуры, с минимальных при 25 градусов, до максимальных при 95 градусах.

Кабели

Разъём ATX использует 20 контактов, имеет длину около 60 см и завернут в оплетку-сеточку черного цвета.

Дополнительные 12v и 6-контактный разъем - около 60 см и обернуты в оплетку-сеточку красного цвета.

Кабель питания с двумя SATA разъемами длиной около 40см до первого разъема и 60см до второго - зеленого цвета.

Четыре кабеля с двумя Molex и одним для FDD разъемами. Длина до первого Molex 60см, до второго около 77см, до FDD - около 93см. Цвет - синий.

Также имеется один коннектор для контроля скорости вентиляторов, его стоит подключить к одному разъемов на м/б.

Заглянем внутрь


(кликните по картинке для увеличения)








(кликните по картинке для увеличения)



Стоит отметить, что алюминиевые радиаторы крепятся на толстую медную пластину. Очень плотная компоновка, свободного места практически нет. Состав элементной базы оставим на суд специалистов.
Обзор в сети.
Приведу цитату - "Thermaltake makes a big deal about stable power." "Thermaltake сделал много по стабилизации питания"

FSP ATX-300GTF


(кликните по картинке для увеличения)


Технические характеристики:

·Размеры: 140 x 150 x 86 mm
·ATX 300W
·Passive PFC
·Один SATA

(кликните по картинке для увеличения)



Страница на сайте производителя.

Внешний вид

БП выглядит стандартно для всех бюджетных моделей, довольно таки непритязательно выглядит. На задней стороне имеется разъем для шнура питания и выключатель сетевого питания. На двух сторонах имеется небольшой ряд отверстий, в основном предназначенных для охлаждения своих внутренних элементов - радиаторов. На стороне обращенной в корпус - достаточно большое число рядов отверстий для проникновения воздуха из корпуса для последующего выброса его наружу.





Кабели

Стандартная расцветка проводов, в некоторых местах перетянуты стяжками.
20 пин ATX питание имеет длину в 35см

дополнительные 12v - 35см
дополнительный 6-контактный разъем - 35см
разъем для питания одного SATA - 35см

Кабель с molex и FDD длиной в около 27см и около 40см соответственно.
Кабель с двумя molex'ми - около 27см и около 40см.
Кабель с двумя molex'ми и разъемом для FDD - около 27см, около 40см и около 55см соответственно.


Внутреннее устройство

Предлагаю вашему вниманию фотографии некоторых элементов бп: ШИМ-контроллер ( FSP3528 ), пассивный PFC...









Ознакомится подробнее с внутренним устройством можно здесь - http://www.fcenter.ru/online.shtml?articles/hardware/tower/13178#1

Приведу лишь цитату: "весьма качественно сделанные блоки питания, предназначенные для систем начального уровня. В своем классе они не имеют сколь-нибудь заметных недостатков, демонстрируя очень хорошую стабильность напряжений и низкий уровень пульсаций. Блоки нельзя назвать бесшумными – на большой мощности нагрузки их вентиляторы разгоняются до достаточно больших скоростей (отчасти это обусловлено, конечно, невысоким КПД), однако при работе в относительно маломощных компьютерах (по современным меркам, конечно) уровень их шума будет более чем приемлемым."
От себя добавлю - шума было достаточно мало, доработав решетку вентилятора (спиливаем ее до оснавания и при возможности ставим хромированную решетку из проволки) можно избавиться от шума завихрений воздуха.

Меряем напряжения.

Система
Celeron 1.8Гц
ОЗУ 256мб
м/б ASUS P4 с интегрированным видео на чипе SIS
HDD - 40Gb
потребление - около 150w

БП, линия напряженияASUS Probeвольтметр
FSP
ATX-300GTF 3.3v
3,328 3,40
FSP
ATX-300GTF 5v
4,999-4,9725,03
FSP
ATX-300GTF 12v
11,84-11,77611,88
Purepower
560APD 3.3v
3,3283,41
Purepower
560APD 5v
4,1345,18
Purepower
560APD 12v
12,224-12,09612,14-12,21


Добавим в систему DVD-Rom, пару дисков Sumsung 40gb и Quantum 5Gb, GeForce 440mx и разгоним систему до 2,4Ггц
потребление поднимается до 250w

БП, линия напряженияASUS Probeвольтметр
FSP
ATX-300GTF 3.3v
3,3283,40-3,41
FSP
ATX-300GTF 5v
4,999-4,9725,05-5,06
FSP
ATX-300GTF 12v
11,776-11,90411,83-11,91
Purepower
560APD 3.3v
3,3283,42
Purepower
560APD 5v
4,1345,17
Purepower
560APD 12v
12,224-12,09612,13-12,23


Двух процессорный ASUS с двумя Intel Xeon 2,4ггц
2 GB ОЗУ
4х80Gb SATA Seagate
GeForce 440mx
2 вентилятора 80х80
3 вентилятора 50х50
потребление - около 320w-350w

БП, линия напряжениявольтметр
Purepower
560APD 3.3v
3,42
Purepower
560APD 5v
5,12
Purepower
560APD 12v
12,19-12,20


Выводы
Thermaltake Purepower 560APD показал себя с хорошей стороны, действительно очень тихий, скорость вращения вентиляторов по показаниям ASUS Probe(программный) составляла 1371 - не было слышно вообще. Возможно, не удалось загрузить его по полной программе, а на основе полученных данных можно судить о стабильности выходных напряжений. Конечно это не стресс тестирование ребят с www.thg.ru, для знакомства с таким БП вполне достаточно ;-)
Неплохо выглядит оформление бп, но все же выполнение оплетки всех проводов в одном цвете, например в черном, смотрелось гораздо лучше чем такое цветовое разнообразие... БП имеет достаточную длину проводов, что будет очень нужно при установке в полноразмерные корпуса FullTower.
Пару слов о FSP ATX-300GTF - на бюджетной системе справиться со своими обязанностями и в разгоне. Длина проводов могла бы быть и больше, хотя бы для разъемов molex.

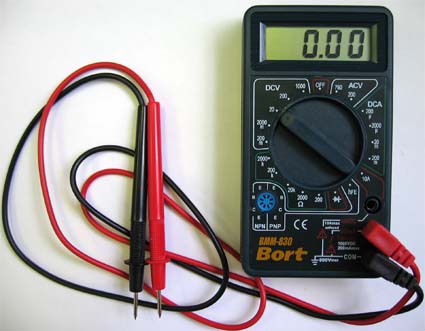

P.S. Для проведения измерений использовался вольтметр BORT BMM-830 производства Германии.

Для подсчета ватт, потребляемых ПК использовался Power Supply Calculator с сайта - http://www.jscustompcs.com/power_supply/
и http://www.extreme.outervision.com/index.jsp

Свое мнение о статье можно оставить здесь - http://forums.overclockers.ru/viewtopic.php?t=129161
