Водоблок из Titan TTC-CW9TB/SC и штуцеры.
реклама
27.06.2006
Доброго времени суток. Этой заметкой я открываю цикл про построение СВО своими руками из подручных материалов.
Буду краток. Помпу я уже купил. Теперь черед водоблока. Как-то мной был приобретён кулер TTC-CW9TB/SC. Это толстая медная пластина с припаянными на нее медными и очень тонкими ребрами. Вы поняли к чему я клоню…
Припаяно большое количество ребер. На 30-м ребре я уже сбился со счета.
Качество пайки ребер изумительное. Ребро не отделялось по месту пайки, а просто рвалось.
Форма ребер.
Это всё, что останется после меня…
Пластина со следами припоя.
размеры 61х44мм. Масса примерно 130гр.
Фас или профиль. Толщина 4мм. Пластина имеет утолщение 6мм.
Благодаря этой наклейке остаётся в целости идеально обработанное основание.
ВБ планируется на видеокарту Х800ГТО. Ядро стабильно работает на 650МГц на Zalman vf700AlCu. Так что стабильные 700МГц получу точно.
Склоняюсь к плоскому дну с сверлениями в центре пластины на площади 30х30мм сверлом Ф3мм на глубину 2мм. Больше глубину сверления делать нельзя, так как велика вероятность образования микрозастойных зон.
ВБ примерно будет выглядеть так
ВБ также модно сделать реберным. Толщина ребра 1-1.5мм с шагом 1мм.
Делать это можно так:
1. Фрезеровать ребра прям в пластине. Выглядит это так примерно
Тогда высота ребра больше чем 3 мм не получится, иначе все порушится.
2. При помощи или серебряного или ПОС-61 припоя припаять еще пластину, а уже в ней фрезеровать ребра, как было описано в статье Continental «Классика охлаждения: Часть 3. Серебряная геометрия» /lab/show/18803/Klassika_ohlazhdeniya_Chast_3._Serebryanaya_geometriya
3. Или еще как-нибудь поиздеваться.
Щтуцеры будут такими
25.08.2006
Наконец-то мне сделали медную заготовку из Titan TTC-CW9TB. Теплосъемник представляет из себя медное основание с углублениями
Размеры 61х44мм
Толщина пластины 4мм по краям, 6мм в центре
Углубления на толщину 3мм с учетом угла заточки сверла, 10 рядов на 10 рядов (30х30мм), между ними есть стенка около 0.3мм (т.е. углубления не соединены между собой)
В углах сделана сквозная резьба М3 для стяжки винтами.
Только сейчас понял, что из этого получится плохой ВБ (всё строилось в уме, а ум у меня... =( )
Ошибка № РАЗ - большая глубина сверловки -в нижней части будут обязательно образовываться застойные зоны и поток воды не будет обеспечивать достойный отвед тепла от самых нагретых мест медного основания.
Ошибка № ДВА - малый диаметр сверла (соответственно и углубления) - щас бы использовал 6-7мм сверло.
Я вижу несколько выходов из этой ситуации:
1) делать центральную подачу воды, чего не хотелось с самого начала;

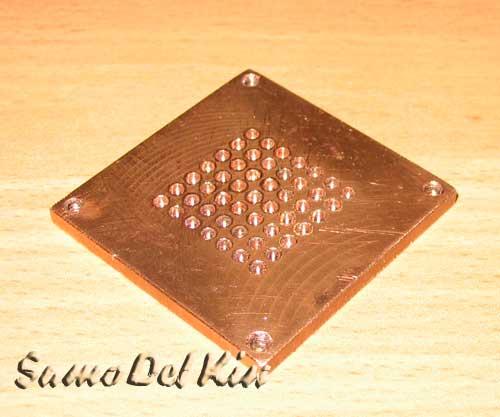

2) Соединить углубления как показано на рисунках (автор - Samodelkin, надеюсь он не будет меня пинать за использование его фоток)
От этого я думаю только выиграю - вода будет протекать как бы в канале а не поверх углублений.
P.S. Крышка склеена, прокладка почти найдена. Скоро должны принести 16 штуцеров деланных под заказ - и начнется последний бой.
У кого какие соображения - пожалуйста пишите
Огромное спасибо участникам конференции "Проекты водоблоков, изготовление, обсуждение"
за наставление на путь истинный.
До новых встреч.
