ASUS A8N-SLI + A64 3000+ + GF6600 PCI-E

27 февраля 2005, воскресенье 03:03
для раздела Блоги
Цель статьи: показать разгонный потенциал материнской платы ASUS A8N-SLI, а так же разгонный потенциал видеокарты GigaByte GV-NX66128DP PCI-E.

Главными героями этой статьи станут:
AMD Athlon 64 3000+ Socket939. Этот процессор у меня давно и он хорошо себя зарекомендовал.
Asus A8N-SLI. Новая материнская плата появившаяся в наших магазинах. Раньше у меня была ABIT AV8, которая меня не сильно порадовала разгоном.
GigaByte GV-NX66128DP. Надо же что-то было взять...


Начнем по порядку.
AMD Athlon 64 3000+ Socket939.


Тут описывать особо нечего, как вы все уже давным-давно знаете, этот процессор самый младший из семейства А64 под 939 разъем, изготовлен по 0.09µ техпроцессу, имеет штатную частоту 1800МГц при опорной частоте генератора 200МГц и множителе 9.
Штатное напряжение 1.4v.
Маркировка моего экземпляра:
ADA3000DIK4BI
CBBFD 0441SPMW
1076908K40086




(кликните по картинке для увеличения)

pic1

Материнская плата ASUS A8N-SLI.
Не прошло и пол года, как наконец-то до нас доехали материнские платы, основанные на чипсете анонсированном еще в 2004м году Доехали и долго на прилавках не залежались - их быстренько раскупили. Данная материнская плата изготовления фирмы АСУС основана на новом чипсете от nVidia – nForce4 SLI.


(кликните по картинке для увеличения)

pic3

Комплект:


(кликните по картинке для увеличения)

pic4

Видеокарта GigaByte GV-NX66128DP.
Поскольку денег особо не было, то выбирать не пришлось и мой выбор пал на эту самую Гигабайтину основанную на чипе от nVidia - GeForce 6600. Карта оснащена 128Мб физической памяти DDR1 со временем выборки 4нс. Память упакована в корпуса типа TSOP, все микросхемы расположены на одной, лицевой, стороне карты. Взял я ее в замен своей старой Sparkle GeForce 5900XT. Карта с пассивным охлаждением. Разъема для подключения SLI коннектора карта не имеет, да в принципе это и не важно, подкоплю деньжат, сразу поменяю на что-нибудь поприличнее

Лицевая сторона

(кликните по картинке для увеличения)

pic6

Тыльная сторона

(кликните по картинке для увеличения)

pic8

Комплектация, какое смешное слово- это пакетик с картой, диск с дровами и устройство для подключения телевизора.

Начинаю сборку.
При сборке не возникло никаких проблем, все mount-отверстия материнской платы просверлены как надо, заглушка в корпус встала легко и непринужденно. Тут к инженерам ASUS претензий нет. Установил сначала память, как чувствовал, что доступ к слотам будет затруднен после установки видеокарты, установил и ее и, как я и предполагал, вытащить модуль при установленной видеокарте не так легко.


(кликните по картинке для увеличения)

pic10

Собирая систему, заметил, что на материнской плате установлен 24х штырьковый разъем питания, тогда как на моем блоке питания 20ти штырьковый, примерил – входит. Причем, как ни сдвигай, все равно лезет, сравнил с описанием и установил, как полагается. Вызвал у меня улыбку и штатный кулер на чипсете. Только потом, после включения компьютера, эта улыбка исчезла, и настроение ухудшилось – КУЛЕР ДРЕБЕЗЖАЛ, не выл, а именно дребезжал. Сняв вентилятор я смазал его, но это делу не помогло, кулер продолжал дребезжать, пришлось вынимать материнскую плату и заменять кулер на самопальный. Тем более что эта миниатюрная штучка достаточно плохо справлялась со своими обязанностями. Термоинтерфейс представлял из себя какую-то желтую гадость, которая в застывшем состоянии не очень напоминала теплопроводящее вещество.
При первом включении система не заработала. Причиной этого явилась не правильная установка модулей памяти, оказывается, что инженеры АСУСа одинаковым цветом пометили разные каналы, а если материнская плата используется не в 2х канальном режиме то, модуль надо устанавливать в 3й по счету от процессора слот.


РАЗГОН.
Система в собранном виде:


(кликните по картинке для увеличения)

pic11

Материнская плата ASUS A8N-SLI r1.02
поставлялась с БИОСом версии 1001. Зайдя в БИОС-setup я первым делом отправился в раздел “ADVANCED”, там я нашел вкладку “CPU Configuration”, но в ней разгоном самого процессора и не пахло, в этом подменю можно произвести установку множителя HT, включить или выключить Cool`n`Quiet, а также произвести установку типа и параметров памяти. ТО что я искал с самого начала находилось в подменю “JumperFree Configuration”. Плата позволяет выставлять частоту опорного генератора от 200 до 400МГц, множитель процессора, напряжение на память от 2.65в до 3в, напряжение на процессор от 0.8в до 1.65в, частоту PCI-E от 100 до 145МГц.
Скажу сразу, что про разгон и стабильную работу при хоть каком-то разгоне этой материнской платы с БИОСом версии 1001 можно ЗАБЫТЬ!!! Я с этим БИОСом провозился неделю, ничего хорошего я от него не получил, кроме не стабильной работы системы, “подвисаний” на ровном месте, практически никакого разгона и потрепанных нервов. Купив карточку Интернет, я скачал с сайта ASUS бета версию БИОСа 1002.003 -
материнскую плату стало не узнать!!!

Хотя мелкие “баги” остались, такие как:
неработоспособность технологии “Cool`n`Quiet” - при выставлении этой опции в “Enabled” система просто “подвисала” во время загрузки “Windows”.
При установлении опции “CPU Multiplier” в “AUTO” материнская плата при разгоне выбирала множитель толи случайно, толи какой-то определенный. Но только не х9.
При установлении опции “CPU Voltage” в “AUTO” материнская плата завышала напряжение на процессор на 0.1в

300МГц частоты опорного генератора она взяла легко и непринужденно, в то время как со старой версией БИОСа еле работала на 280МГц. Моя память Patriot стала лучше разгоняться без поднятия напряжения и завышения таймингов. Правда она не захотела работать в “синхроне” да этого от нее никто и не ожидал, не XBLK все таки.
Но не все так хорошо. При попытке выставить частоту выше 300МГц система упорно не хотела работать, и дальше POST`a дело не шло, что в этом виновато я так и не понял.
Разогнать свой процессор выше частоты 2550МГц тоже почему-то не получилось. Система точно также как и при повышении частоты опорного генератора дальше POST`a работать не хотела, даже после повышения напряжения на процессор до 1.65в(выше не дает выставить БИОС). Хотя на материнской плате ABIT AV8 я спокойно разгонял этот процессор до 2600Мгц при 1.5в, но к сожалению оставлять такой уровень разгона я не мог из-за чипсета не могущего стабильно работать при частоте опорного генератора выше 255МГц.
Стабильной работы системы я добился при 2550МГц процессорной частоты, 300МГц частоты опорного генератора и 230МГц(DDR 460) частоты памяти с таймингами 2.5-3-3-6
Скорее всего в этих феноменах виноват БИОС бета версии. При разгоне процессора я использовал “BOX`овый” кулер. После часового прогрева температура поднялась до 57 С градусов. Радиатор системы питания процессора был чуть теплый.


(кликните по картинке для увеличения)

pic13

Система отработала 5 часов 48 минут под Prime95, после чего “прайм95” выдал “критикал еррор”, вспомнив, что “прайм” и “винчестеры” не особо дружат, я со спокойной душой решил, что система стабильна, поиграв в DOOM3, HL2, FarCry, Halo я в этом убедился. Никаких ранее присутствовавших “глюков” не проявилось.


Что касается видеокарты... Я раньше с недоверием относился к продукции этой компании. Материнские платы не считались “оверклокерскими”, частые жалобы в разных конференциях на не стабильную работу, все это не внушало ничего хорошего. Но деваться было некуда - это была единственная видеокарта в наличии, а аналоги от АТИ я не хотел брать чисто принципиально.
Вот она меня порадовала, установив дополнительный кулер на тыльную сторону видеокарты (т.к. именно сюда отводится тепло по средством тепловой трубки)


(кликните по картинке для увеличения)

pic14

и дополнительных радиаторов на память(видно на “скриншотах” лицевой стороны карты), карта покорила частоту по ядру 580МГц и частоту по памяти 700МГц. Спокойно проходит без артефактов тесты 3DMark03 и 3DMark05.
Частота ядра в 580МГц это – не предел, т.к. карта непродолжительное время способна работать на более высоких частотах, после чего появляются “артифакты”, видимо по причине перегрева, думаю что если обеспечить лучшее охлаждение то, ядро погонится еще дальше.
И получив 7600 попугаев в первом и 3000 попугаев во втором пакетах тестирования - я успокоился. За свою цену в 3800р. (результаты выше чем у моей бывшей видео карты, 5900ХТ, которая была заметно дороже) эта видеокарта работает просто прекрасно. Она даже может поспорить с конкурентами, такими как ATI Радеон9800про, который сейчас стоит ой не как 6600.


Тесты

Тестовая система:
•Проц. AMD Athlon 64 3000+
•Мать ASUS A8N-SLI
•Видеокарта GigaByte GV-NX66128DP
•Память Patriot 512Mb kit of 2 PC3200LLK(2-3-2-5-1T)
•Блок Питания DELTA GPS-350BB-100A 350W
•Корпус CompuCase 6920

•SBLive!24bit
•Супер модем D-Link 56K
•HDD Seagate 7200.7 200Gb + IBM AVVA 40Gb
•DVD-RW LiteOn 832S

3D Mark 2003 v3.5.0


(кликните по картинке для увеличения)

pic15

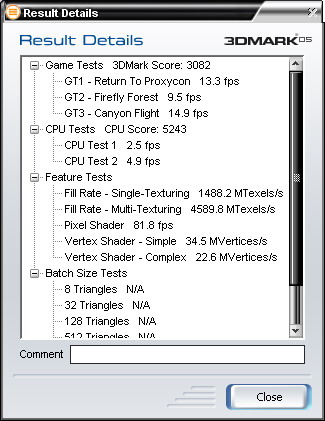

3D Mark 2005 v1.1.0


(кликните по картинке для увеличения)

pic16



(кликните по картинке для увеличения)

diag1


(кликните по картинке для увеличения)

diag2


(кликните по картинке для увеличения)

diag4


(кликните по картинке для увеличения)

diag6


(кликните по картинке для увеличения)

diag7
