Самодельная СВО

21 января 2007, воскресенье 17:49
Все началось с того что я попал на страницы водяного охлаждения (clear66)
Я загорелся мечтой о тихом компьютере
мой комп работал круглосуточно (дома выделенка) инетом пользовались много человек из моей локальной сети. и он изрядно рычал особенно винт на чипсете.

Помпа

Первое что я приобрел это была помпа от знакомого аквариумиста. Он мне ее продал за 750рэ. т.к. рыбки от такова напора (померли заноч )


(кликните по картинке для увеличения)

разобранная




(кликните по картинке для увеличения)

EHEIM 1252, 30 Wt

Ватерблоки

Но помпа помпой а самое главное это конечно ватерблоки. после прочтения многих статей я для себя сделал выбор -
1 купить готовые целиком медные
2 или изготовить самому

я решил заказать готовые
оформил заказ но вот ответа на заказ я дождался только через месяц
за этот месяц я нашел хорошенький кусок меди 1см пластина размером 25*25 см в некоторых местах продырявленная.


(кликните по картинке для увеличения)

кусок меди

ну раз медь нашлась значит буду делать сам. Через день найдя фрезерофщика и взяв идею clear66 о двухэтажном водоблоке


(кликните по картинке для увеличения)

рисунок взят у clear66

я договорился с ним об изготовление 3 ватеров (на что хватило меди) за 1800рублей.
непрошло и 3 месяцев как он мне их изготовил. и естественно ни кисочка не осталось - безатходное производство


(кликните по картинке для увеличения)

двухэтажные водоблоки - разобраны

штушера он сделал мне аллюминевые (хотя заказывал ТОЛЬКО медные или латунные) - ну я их выкинул. купил в электротоварах медные гильзы на 25 квадрат для удленнения проводов по 19р.шт. за 100рублей мне нарезали резьбу.

а вот со шлифовкой пришлось попатеть. было купленно много наждачки от 240 до 2000 марки. На кусок стекла ложил наждачку сперва крупную и так по уменьшению. первый кусок стекла был выброшен (оказываеться стекла тоже бывают кривые и изогнутые). ну затем полировка на войлочном круге с пастой гои.


(кликните по картинке для увеличения)

день работы (стекло, наждачка 6шт от800до2000, паста гои, войлочный круг)

Радиатор

Радиатор. я долго читал про автомобильные но за пиво я медный не нашел, а покупать новый или готовый на заказ - дорого.
на работе волялся сломанный кондеционер БК1500 за спосибо я вытащил один радиатор, за 5 минут он был болгаркой порезан на две части и одна половина досталось мне.
Корпус я сделал из листа оцинковки которая валялась неподалеку (тиски уголки и киянка - 2 часа и все готово)
Но на вырезание дырок ушел целый день - болгаркой вырезал 3 дырки под 12см вентиляторы.
между вентиляторами и радиатором образовалось 2 см камера(специально сделал - читал что должно быть расстояние)
у самого радиатора расстояние между щелями были достаточно плотными около1мм, поэтому взяв в руки отвертку и потратив еще день были проделаны шели 2*7 мм (сжимая по 4). на это ушло еще 2 дня.


(кликните по картинке для увеличения)

3*12см, самодельный корпус

В радиаторе получилось 2 контура по 3 петли с 8мм внутр диаметром. Впоследствие они были запаралелены тройником и штуцирами.

Поставил 3шт 12см низкооборотистые вентиляторы 19Дб через резисторы - шума от них ну очень мало - один шипел я его впоследствии поменял.


(кликните по картинке для увеличения)

переделанная половина БК1500 кондеционера 400*140*37мм габариты - как раз под три 12см вентилятора, 12 трубок 8мм внутр. диаметром

Шланги

Расширительный бачек с помпой и компьютером
я соединил использовов шланг eheim по 160рэ за метр. 12мм внутренний диаметр. ( 12мм через тройники расходиться на два 7мм, т.е общий диаметр у меня либо 10мм либо два 7мм)

На ватеры и радиатор мне понадобились шланги с 8мм вн. диам.
В ближайше автомагазине я прикупил резиновые шланги с внутренним 7мм диаметром т.к достать силиконовые в городе я несмог.
В сантехническом магазине прикупил тройников 1/2 дюйма, штуцеров на
8/10мм внутр/наруж.
и 10/13мм.



Компьютер

на m/b я поставил 2 ватера.
один на проц другой на чипсет.
в компьютере я через тройник сделал 2 контура
первый ватер на чипсете следом ватер на проце
второй пока видеокарточка (потом сделаю сперва винчестеры потом видеокарта)


(кликните по картинке для увеличения)

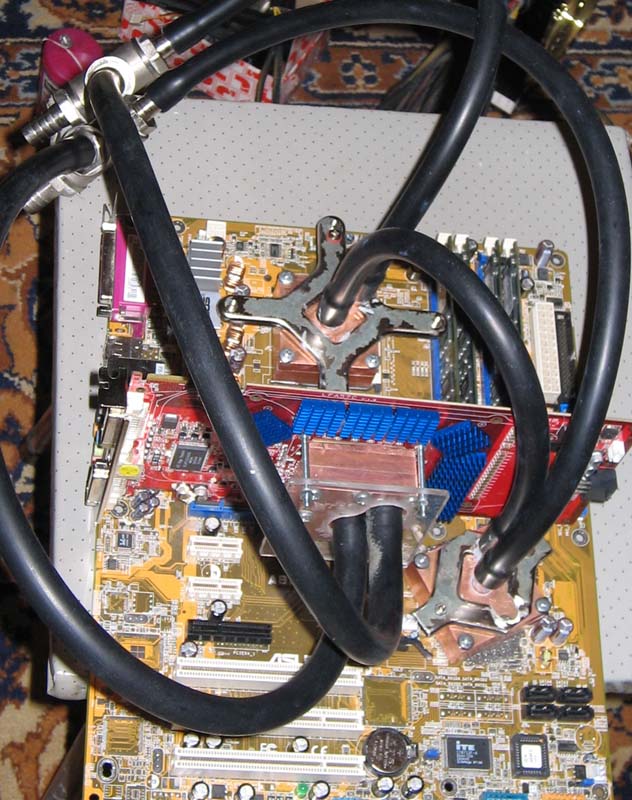

water на проц, чипсете, видео

Видеокарта

На 1950Pro взял 3мм 5см болты и сделал крышку из оргстекла. на память поставил залманавские радиаторы


(кликните по картинке для увеличения)

water на 1950pro + zalman на память

Разгон.

Я ниразу ничего не разгонял. Ведь моя цель была не в разгоне а в тишине но ради эксперемента был произведен разгон процессора
Проц Atlon venice 3500 с частотой 2200MHz (200*11) был разогнан до
3029Mhz 275*11
Мат плата Asus A8N-e напряжение больше 1.5 вольта на ядро не дает.



(кликните по картинке для увеличения)

первоначальный разгон

S&M был произведен разогрев, работает стабильно (на 276 - иногда тест не проходит) при этом температура процессора была максимальна 61 градусу.

Блок питания

На блок питания был поставлен супер бесшумный вентилятор - так что его теперь ваабще не слышно.

Вывод

Итог по затратам.
помпа eheim 1252 - 750р
работа фрезеровщика - 1800р
штуцера, 2крана, 4 тройника, лента - 1000р
силик шланг Eheim 3 метра - 500р
рез шланг 70см*5 шт - 150р
германский герметик - 170р
штуцера на ватеры - 150р
наждачка 100р
расшир бачек - 70р
12см 3шт по 210р малошумящие на подшипниках - 630р
супер тихий 12см на блок пит - 350р
дисц вода 5л - 25р
пиво - немерял
итого - 5695р


На постройку сво ушло полгода
Добился ли я тишины - да
Теперь самое громкое у меня в системе это шум 3 винчестереов.

обсуждение здесь
