Здесь я постараюсь написать кратко о некоторых элементах СВО, чтобы легче разобраться во всем многообразии моделей ватерблоков, помп, радиаторов.
Многие из них пока нельзя купить в Российских магазинах, но при желании достать можно все.
Надеюсь, что кому-то это поможет.


Первая часть - Ватеры.


Ватерблоки на Процессор
1. Danger Den RBX: ~53$ Способ получение - доставка из-за рубежа.



Описание:
Трехштуцерный ватерблок с медным основанием. Крышка толстая акриловая либо из Латуни. Данный блок показывает очень хорошую производительность и замечателен тем, что у него не высокое ГДС. Поэтому его можно безболезненно использовать в системе с аквариумнами помпапи, развивающими малое давление.
Ватерблок имеет сменные разгонные пластины, что позволяет подобрать наиболее оптимальное соотношение ГДС/производительность.
Максимальная разница в температуре ~1.5С при ~130W (Всего 5 видов)

Может не покрывать всю крышку процессора, но это не страшно.
Совместим со всеми платформами, но к каждой нужна своя крышка, которая стоит до 20$ Однако смена крышки подразумевает разборку ватерблока, что неудобно.
Наклейка Warrantly Void означает гарантию герметичности ватерблока (Danger Den тестирует их под давлением 85psi) Максимальное давление в СВО ~5 psi.

Ватерблок поставляется под системы со шлангами 3/8" ID (т.е внутренний диаметр шлангов ~9.6mm) либо с 1/2" ID (~12.7mm) на выбор.
Герметичность штуцеров в крышке и соединения крышки и основания обеспечивается резиновой прокладкой.

Хороший выбор блока, однако при существовании TDX смысл его приобретения под вопросом.

2. Danger Den TDX: ~55$ Доставка из-за рубежа


Двухштуцерный ватерблок с медным основанием. Он проектировался после RBX и в результате показывает результаты наравне с ним, а его ГДС ниже (не на много, но все же). Так как этот ватерблок удобно использовать, то он оказывается предпочтительнее RBX, если, конечно, у вас нет необходимости в использовании 3-x штуцерного ватерблока.
В остальном аналогичен предыдущему.
Рекомендуется к покупке.

Металлические штуцеры на выбор - под 3/8" ID либо 1/2" ID.

Итог: Очень хороший ватерблок для средних по мощности помп.

3. Danger Den Silver TDX: ~125$ Доставка из-за рубежа


Аналогичен Медному TDX. По замыслу производителя применение серебра должно улучшить производительность ватерблока, но этого не произошло. Вернее прирост очень мал.

Итог: Дорого, смысла брать нет никакого.

4. Danger Den Maze4 ~35$ Снят с производства.
Старая модель, которая не представляет особого интереса, однако все еще весьма производительна. Этот блок можно заказать вместе с элементом пельтье.
Итог: Он нам не нужен.

5. Swiftech MCW6000/MCW6002 ~42$ Доставка из-за рубежа


Замечательный ватерблок. Его главная особенность - низкое ГДС и цельная конструкция (материал - медь). Производительность примерно на одном уровне с TDX и даже выше. При увеличении скорости потока производительность ватерблока растет медленно, что делает его прекрасным выбором для систем со слабой помпой. Эффект от применения мощной помпы будет небольшим.

Штуцеры у ватерблока "встроенные" (6000 - под 3/8" ID, 6002 - 1/2" ID) Внутренняя конструкция - игольчатая. Совместим с любым сокетом при наличии специальной крепежной рамки. В отличие от TDX/RBX рамка не связана с остальной конструкцией, однако для смены ее необходимо отсоединять шланги.

Итог: Замечательный выбор для использования со слабыми помпами.

6. Swiftech Storm G4 ~75$ Доставка из-за рубежа




Наконец-то мощные Custom-блоки Storm G-series от легенды Stew Forster (aka Cathar) теперь доступны серийно и относительно недорого стоят.
Достаточно взглянуть внутрь этого блока, чтобы понять - слабые помпы отдыхают. 35 отверстий диаметром 0,73mm (фильтруем воду) обеспечивают впрыск в тонкое основание (напротив каждого есть углубление). Это улучшает теплообмен между жидкостью и основанием, однако ГДС этого ватерблока огромно. Например, чтобы покачать через этот блок 340 литров/час помпе надо развить давление 2 метра водяного столба!!

Зато это практически самый производительный серийный ватерблок в мире. Его крепление универсально, совместимость -
Intel socket: 478, 775, 603/604;
AMD socket: 462, 754/939/940;
В комплекте идут 2 пары платиковых штуцеров для 3/8" ID и 1/2" ID; Изоляция везде - резиновые кольца.

Итог: Максимальная произодительность, но только с реально мощными помпами. Подкупает универсальность крепления, но цена высока, хотя и оправданна. Выбор Джедая. ;)


7. AquaXtreme MP-05 Pro/Xtreme/SP ~55/60/65$ соответственно. Доставка из-за рубежа www.cooltechnica.com





Это еще один кандидат на универсальность и максимальную производительность.
Идея основания схожа с Nexxxos XP, но в целом выглядит значительно лучше.
ГДС этого блока также огромно, как и Swiftech Storm.
Его главное отличие от последнего - наличие сменных разгонных пластин, как и у TDX/RBX. Всего 3 пластины, с самой производительной MP-05 идет наравне с Swiftech Storm, хотя чуть-чуть ему уступает (в пределах 0,5C).
Версии Pro/Xtreme/SP отличаются друг от друга типом верхней крышки и разгонной пластиной, которая идет в комплекте (из акрила)

Pro - крышка из прочного пластика (как и у Storm) и 1-ая разгонная пластина.
Xtreme - крышка из латуни и 2-ая пластина.
SP - крышка из латуни, покрытая никелем, и 3-яя пластина.

Металлические штуцеры под 1/2" ID.
Изоляция везде - резиновые кольца.

Таким образом версии Sp и Xtreme не содержат пластиковых частей (кроме разгонной пластины).

Итог: AquaXtreme MP-05 - достойнейший выбор и альтернатива Swiftech Storm. Максимальная производительность при мощных помпах (~от 3м столба). Тоже универсальное крепление. Хотите крутой блок - берите, не пожалеете. Еще один выбор Джедая

8. Koolance CPU-300 ~60$ Из-за рубежа.


Процессорный водоблок от Koolance. Также есть в версии с горизонтальным расположением штуцеров.
Медное основание этого ватера покрыто слоем золота, это позволило добиться зеркальной поверхности и улучшения теплообмена (по заявлению производителя)
Основание - игольчатая структура. Пластиковая крышка ватерблока на первый взгляд может показаться хрупкой, но по отзывам ее прочность достаточна. Будучи в контуре нагрузки на ватерблок минимальны, но при частой смене может не повезти.
Что касается производительности, то она достаточна, хотя блок проигрывает Danger Den TDX при одинаковом потоке. А если учитывать, что ГДС данного ватера ближе по величине к Swiftech Storm, становится ясно, почему этот блок не блещет своей мощностью.
Но несмотря на все это, блок Koolance остается неплохим выбором для СВО, хотя и не идеальным. Кстати, http://www.alienware.com в своих Hi-End системах ALX использовала водоблок Koolance с горизонтальными штуцерами, что позволило расположить шланги очень компактно.
Есть версии под 1/4" ID и 3/8" ID (Горизонтальные штуцеры только 1/4"ID) Идея крепления схожа с Swiftech MCW6000, но снимать шланги необходимости нет, что удобно.
Версия CPU-305 поставляется со всем набором креплений, кроме Xeon.

Итог: Хороший ватерблок, но есть лучше (причем дешевле!)

9. Asetek Antarctica ~52$ Из-за рубежа.


3-х штуцерный ватерблок, по практически всем параметрам похож на Danger Den RBX.
Главное отличие - Фиттинги вместо штуцеров и универсальная крышка под S478, S A (S462), S939/S940, S754.
Версия под LGA775, правда, подходит только к нему.

Итог: Замечательный выбор 3-шт. ватерблока с умеренным ГДС и высокой производительностью.

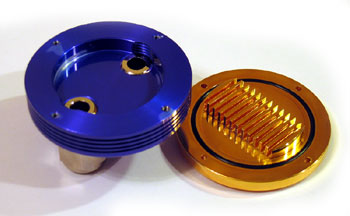

10. Zalman WB3-Gold~40$ - Есть во Многих Российских магазинах.


2-x штуцерный ватерблок, который можно без особых проблем приобрести в России.
Как и у Koolance, его основание покрыто слоем золота.
Корпус из анодированного алюминия и медное основание - не самый лучший вариант (Были случаи сквозной коррозии). Так что при использовании данных блоков
не желательно использовать простую воду (Zalman предлагает заливать хладагент своего производства + дист. вода). К слову, эта добавка приятного синего цвета (прозрачная). В комплекте с ватером идут необходимые крепления (оно похоже на крепление CNPS-7000).
Однако производительность этого ватерблока невысока (WB2 проигрывает ~5C Danger Den TDX на разогнанном до 2700 @ 1.75v Venice 3000+)
WB3 чуть лучше предшественника.
ГДС сравнимо с TDX.
Штуцеры для шлангов (внутр*внешний) - 13х10 мм, 13х9 мм, 12х8 мм, 11х8 мм, 10х8 мм;
В комплекте хомуты и крепление под Socket478, Socket754/939/940, Socket LGA775, SocketA.

Итог: Средний ватерблок, требователен к составу хладагента, зато легко купить.

11. ProModz Cooled Silence CPU ~45$ www.promodz.ru
Еще один ватерблок, который продается в России.
2х-штуцерная модель, основание медь, покрытая никелем. Крышка из оргстекла, крепление универсальное.
Игольчатая структура - похожа на MCW6000.
Вместо штуцеров фиттинги.
Производительность достойная, всего примерно 2-3С проигрывает TDX (3000+ at 2700Mhz 1.75v) ГДС чуть больше, но в разумных пределах.
При тотальном игнорировании западных брендов Российского рынка, сабж облегчает учаcть покупателя. Ведь этот ватерблок показывает результаты как Koolance CPU-300 при меньшем ГДС, а конструкция прочнее. К сожалению, зависимость производительности от скорости потока мне найти не удалось. Хотя, судя по результатам MCW-6000 можно предположить, что много ватерблок не выиграет.

Итог: Серьезный соперник для TDX, с учетом доступности последнего. Универсальное крепление. Хороший выбор для систем с помпами средней мощности (1,5-2m столба и 800-1500л/ч).

Ватерблоки на видеокарту - GPU
Если не написано, что ватерблок совместим со SLI, это не значит обратное!

1. Danger Den Maze4 GPU Acetal/Brass/Chrome/Low profile 45$/50$/70$/
В России труднодоступен.




Этот замечательный ватерблок имеет такое же строение дна, как и его процессорный брат. По многочисленным рекомендациям - это один из самых лучших блоков. Ведь он не только показывает достойные результаты, но у него еще и очень низкое ГДС. Его добавление в контур не сильно сказывается на производительности. Версия Low Profile имеет в высоту 25mm против 30mm у остальных, поэтому совместим со SLI.
Версия Acetal и Low Profile Acetal - крышка из прочного пластика
Brass - Крышка из латуни]
Chrome - хромированная крышка

Совместимы со всеми видеокартами (для каждого типа отверстий нужно крепление на оборотную сторону видеокарты, приобретаемое отдельно), кроме Ati All-in-Wonder.

Итог: Мощный блок на видео, оптимальное соотношение характеристик, универсальность. Low Profile совместим со SLI.

2. Swiftech MCW-55 ~50$ В России труднодоступен.


Хороший ватер, по характеристикам очень похож на Maze4 GPU.
Вместо обычных штуцеров в нем испольцуются фиттинги по шланги 3/8" ID (1/2"OD)
Высота - 31mm
Совместим со всеми видеокартами.

Итог: Аналог Maze4, но с игольчатой конструкцией. Можно брать.

3. Zalman GWB-1 ~22$ В России доступен.
Убожество, а не ватерблок. Уступает остальным 30-40С (!!!)
Итог: Лажа

4. Zalman GWB-2 ~22$ В России доступен.
Лучше, чем предыдущий, но все еще полная...ерунда.
Показатели на уровне Reference Cooler.

Итог: Забудьте о разгоне.

5. AquaXtreme MP-1 GPU ~45$ В России труднодоступен.


Замечательный блок. ГДС чуть выше, чем у Maze4, но и производительность тоже. Крышка - пластик, но прочный (Delrin). Высота 30mm, совместимость со всеми видеокартами, кроме All-in-wonder. Все необходимое крепление в комплекте.

Штуцеры под 1/2" ID.

Итог: Замечательный блок, альтернатива Maze4 (По тестам на XS лучше Maze4 на 2 - 4 градуса, в зависимости от мощности)

6. Asetek WaterChill VGA Cooler ~45$ В России труднодоступен.

Это ватерблок достойный охлаждать топовые видеокарты, производительность < Maze4, а ГДС чуть выше. Фиттинги под 3/8"ID и 1/2"ID на выбор.
Совместим со всеми, кроме ATI All-in-Wonder. Есть проблемы с nVidia GeForce 6800/7800 Series. Подробнее на http://www.asetek.com

Итог: Еще один правильный видео-блок. Рекомендуется.

7. Thermaltake Aquarius II VGA Water Block ~33$ В России доступен.


Несмотря на свою простую кострукцию, этот ватерблок - хорошая замена воздушному кулеру. По производительности он опережает Zalman GWB-1/2, но не дотягивает до уровня Maze4. ГДС мало. В целом, хороший блок, который не сложно купить. В комплекте идут штуцеры для 1/2"ID, 3/8"ID и 1/4"ID.
Крепление универсальное.

Итог: Неплохой выбор, низкое ГДС. Производительность гораздо лучше, чем Zalman.

8. Koolance GPU-180 ~38$ В России труднодоступен.


Этот ватерблок производителен, однако, как и у процессорного родственника, у него большое ГДС. Еще один минус - предназначен только для систем 1/4"ID.
Так что это не оптимальный выбор. Кстати, именно этот ватерблок используется в серии видеокарт "Watercooled" от BFG. Основание покрыто золотом, игольчатая структура.

Итог: Хороший мощный ватерблок, но не самый оптимальный выбор.

Ватерблоки на видеокарту - GPU + Ram

Данные блоки стоят дорого, а их производительность на GPU ниже, чем у топовых "обычных" ватерблоков, а ГДС значительно выше. Они хорошо остужают память, но, как показывает практика, при достаточном охлаждении GPU Ram тоже остается холодной, и ей хватает хороших радиаторов.

Но если Ram разгоняется до заоблачных частот с вольт-модом, то в таком охлаждении появляется смысл. И в любом случае, такие ватерблоки не универсальны.


1. Innovatek Cool-Matic Series ~100-130$ Труднодоступен в России.





Это серия ватерблоков Innovatek для видеокарт; существуют версии, совместимые с:
GeForce 6600/6600GT PCI-E, ATI 9xxx, GeForce FX только для памяти (!!), GeForce FX, GF6800, 7800, X800 и т.д. Non All-in-wonder.
Такие ватерблоки использует Gainward в своих видеокартах серии CoolFX.
Это медные блоки, покрытые чем-то, я не знаю точно чем .
Встроенная подсветка. Только под 1/4"ID. Совместим со SLI.

Итог: Красивый ватерблок, только при апгрейде видеокарты, скорее все, придется менять. Производительность чуть выше среднего.
Хотите максимальную - это не ваш выбор.

2. Koolance VID ~92-130$ Труднодоступен в России.


Версия для nVidia NV2 (7800 GTX, 6800, 6800 LE, 6800 GT, and 6800 Ultra in AGP, PCI-Express, and SLI) похожа на Innovatek, отличие в том, что Ватерблок состоит из двух частей (а не единое целое). Алюминиевый Г-образный элемент для модулей памяти и аналог GPU-180 на сам графический процессор. Совместим со SLI.

Версия для ATI AT1 (X800 SE/Pro/XT/XL, and X850 XT-PE)уникальна и ее конструкция запатентована. Так как чипы памяти на видеокартах X800 расположены с обеих сторон платы, то Koolance, в отличие от Innovatek,
позаботился о них. "Hydra-Pak soft cooler" - это ватерблок-пакет, который накрывает всю плату с оборотной стороны, тем самым охлаждая не только память, но и стабилизаторы питания. Полезная штука, ничего не сказать.
Вся конструкция приобретает серьезный вид - можно сказать, не ватерблок поставили на видеокарту, а наоборот Non All-in-wonder.

Оба ватера идут под 1/4"ID шланги. Большое ГДС.

Итог: Хорошие ватеры, если забыть про цену, а производительность - достойная. ГДС очень большое. Если есть деньги - можно попробовать. Нужен TOP - не ваш выбор, как уже говорилось.

3. Danger Den NV and X18 ~125$ Труднодоступен в России.



Два ватерблока от DD (NV68 и NV78 ) с говорящим о совместимости
названиями. Медное основание + акриловая крышка = замечательный внешний вид. Производительность максимальная для данного класса ватерблоков, отчасти из-зи того, что используются штуцеры под 3/8"ID либо 1/2" на выбор.
ГДС большое для видюшного ватера, но меньше, чем у Innovatek или Koolance. (Примерно как TDX).
Совместим со SLI, даже есть комплект с более удобным расположением штуцеров.

Новый блок для X1800 серий приспособлен для охлаждения элементов цепи питания! (Совместимость с R580 будет уточнена)
Подробности - тут

Итог: Если нужен Full-Cover блок для 6800/7800, то берите это. Если денег, опять же, не жалко. С другой стороны, такой подход слишком строг (Температура все равно будет намного ниже штатного кулера).


Coming Soon.... Помпы и радиаторы + все изображения

Ссылки
Неплохие статьи по водяному охлаждению.(Англ)
http://www.overclockers.com/topiclist/index31.asp#WATER%20COOLING

Данные о разных ватерблоках (Англ.)
http://www.overclockers.com/articles373/wbsum.asp

Данные о производительности различных готовых систем (Англ.)
http://www.overclockers.com/articles373/waterkit.asp

Очень хорошие тесты компонентов СВО
http://www.systemcooling.com/review_index.html#liquidcooling

Сравнительное тестирование процессорных ватерблоков
http://www.procooling.com/html/pro_testing.php

Обзоры ватерблоков
http://www.procooling.com/reviews/

Крупный тест радиаторов (активн.)
http://www.watercoolplanet.de/index.php?open=4&show=4&sort=differenz&order=asc&pagenum=1

Крупный тест радиаторов (пассивн.)
http://www.watercoolplanet.de/index.php?open=4&show=7#airplex evo 1800

Крупный тест ватерблоков CPU
http://www.watercoolplanet.de/index.php?open=4&show=1#NexXxoS XP

Крупный тест ватерблоков CPU (hand-made)
http://www.watercoolplanet.de/index.php?open=4&show=2#Murks%20rev%204.2

Крупный тест ватерблоков GPU и Chipset
http://www.watercoolplanet.de/index.php?open=4&show=6#IC GPU-NB Chrome Line XXL

Крупный тест старых ватерблоков
http://www.watercoolplanet.de/index.php?open=4&show=5#Excalibur Rev. 3


Интересные ватерблоки:
http://www.alphacool.de/xt/product_info.php?language=en&products_id=481&cPath=5_18_274

http://www.alphacool.de/xt/product_info.php?language=en&products_id=480&cPath=5_18_274

http://www.alphacool.de/xt/product_info.php?language=en&products_id=466&cPath=5_18_274

http://www.alphacool.de/xt/index.php?language=en&cPath=5_18_22

http://www.alphacool.de/xt/product_info.php?language=en&products_id=1371&cPath=5_18_291

http://www.alphacool.de/xt/product_info.php?products_id=310&cPath=5_18_291

http://www.alphacool.de/xt/product_info.php?language=en&products_id=320&cPath=5_18_287

http://www.alphacool.de/xt/product_info.php?language=en&products_id=526&cPath=5_18_287

http://www.alphacool.de/xt/product_info.php?language=en&products_id=482&cPath=5_18_287

http://www.alphacool.de/xt/product_info.php?language=en&products_id=500&cPath=5_18_287

http://www.alphacool.de/xt/product_info.php?language=en&products_id=321&cPath=5_18_287

http://www.alphacool.de/xt/product_info.php?language=en&products_id=311&cPath=5_18_291

http://www.alphacool.de/xt/product_info.php?language=en&products_id=1374&cPath=5_18_291

http://www.alphacool.de/xt/product_info.php?language=en&products_id=1372&cPath=5_18_291


тесты микро-блоков на память (Немец.)
http://watercoolplanet.de/index.php?open=2&show=101


Если есть какие-то советы и предложения, то пишите в ЛС.



Update
1. На сайте http://www.cooltechnica.com появились новые ватерблоки серии MP-05:
AquaXtreme MP-05 SP Limited Edition & Pro Limited Edition




Главное отличие от старых версий - это 432 иголки в основании против 300 (SP/Xtreme) и 270 (Pro) + большее количество отверстий (51 - было 34) для пластины No 3 (Самая производительная).

Также теперь разгонная пластина изготовляется не из акрила, а из поликарбоната / либо специального материала (Delrin - аналогичный материал крышки Maze4 GPU и т.д)
Эти изменения призваны снизить ГДС и увеличить эффективность теплосъема.
Надо отметить, что с появлением новых камней (тот же Presler) с большей площадью ядра (ядер), ватерблок с "усиленным центральным (точечным) охдаждением" aka Storm может уступить комбинированной конструкции MP-05 (Больше площадь оребренного основания + активное перемешивание воды)

2. Swiftech Apogee..... Очень странный блок. Позиционируется как замена Шторму, но на самом деле является убогой доработкой удачного MCW-6000 series. Дно как и у MCW-55, ничего нового.

Storm - это весьма дорогой в производстве блок, и Apogee - просто шаг на пути к максимальной прибыли. Его производительность ниже (как, впрочем, и гдс), но главный его минус - низкое качество изготовления и некоторые просчеты в конструкции крышки (возможна трещина около штуцера - по словам обладателей).
Надеюсь, что Storm не будет снят с производства.
С другой стороны, MP-05 SP LE целится в лидеры - как по качеству обработки, так и по производительности.

Надеюсь, что скоро появятся более точные данные о них.
Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Оценитe материал

Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
