Вольт мод SPARKLE 6600GT AGP
реклама

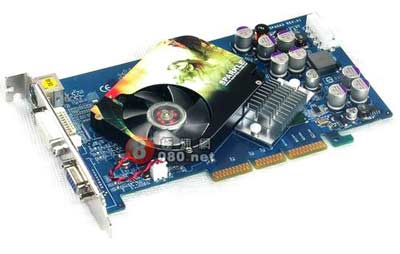

Sparkle 6600 GT
Ревизия

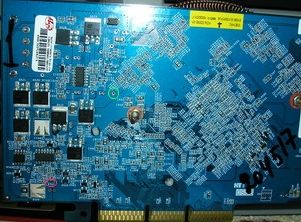

Объектом нашего внимания являются радиоэлементы расположенные на обратной стороне платы.

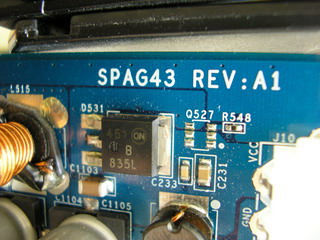

Вид с обратной стороны
PCB и практически все элементы, установленные на нем, аналогичны таким же картам других производителей. Была произведена небольшая модернизация видеокарты, в виде закрашивания графитом одного резистора, в результате чего напряжение питания GPU в 3D режиме составило 1.55В (вместо 1.45В). Я опускаю все грязные подробности со всеми Data Sheet, потому как тот, кто сумеет в этом разобраться сможет добиться любой цели самостоятельно.
Напряжение на GPU контролировалось осцилографом и вольтметром в данной точке:
(кликните по картинке для увеличения)

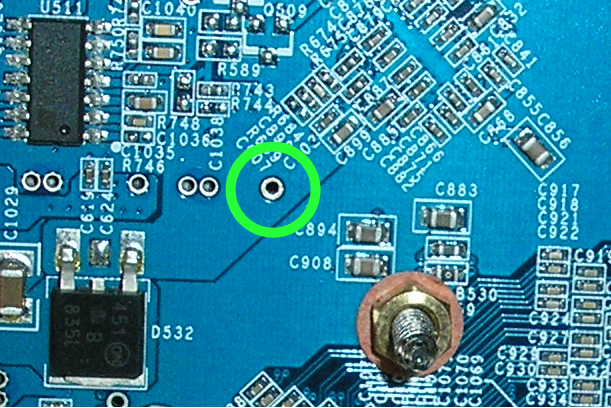

Контрольная точка напряжения питания GPU
Оно замерялось в 2D и 3D режимах и для модификации было выбрано лишь напряжение 3D режима, соответственно резистор закрашивался непосредственно в цепи того транзистора, который за этот режим отвечает, а не на стабилизатор напряжения.
(кликните по картинке для увеличения)

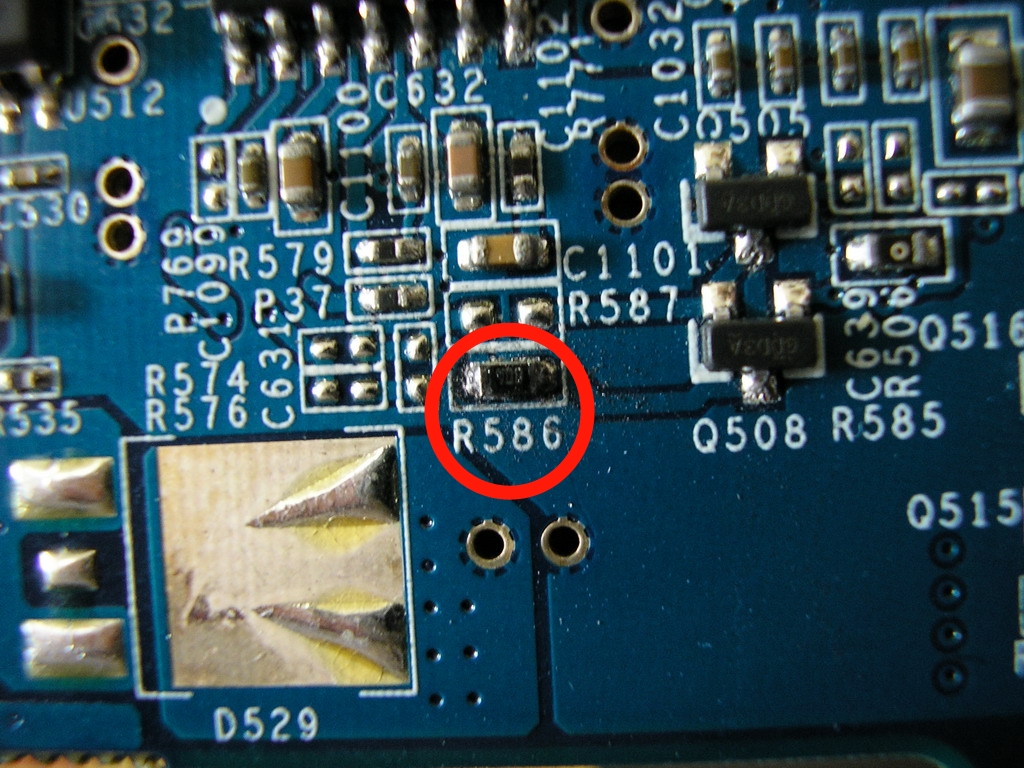

резистор сопротивление, которого необходимо изменить
На очень некачественной фотографии, сделанной мной подручными средствами, в красном круге резистор и есть объект нашего внимания. Модификация была произведена закрашиванием поверхности графитом от обыкновенного китайского карандаша.
Возможно другое решение, припаивание сверху на уже имеющийся резистор, аналогичного по типоразмеру (это исключает возможность осыпания графита), при таком способе так же возможен быстрый возврат к прежнему состоянию.
До модификации напряжение на GPU в 3D режиме состовляло 1,45 В, сопротивление резистора было 8,4 КОм. Для поднятия напряжения до 1,55 В, сопротивление было уменьшино до 4,2 КОм, т.е. сопротивление дополнительного резистора должно быть примерно 8,6 КОм.
Обновленный девайс был подвергнут всяческим истязаниям с помощью RivaTuner, и доказал свою способность к существованию. В процессе эксплуатации выяснилось, что для обычного использования карты, со стандартной системмой охлаждения, удалость достичь частот для GPU - 540Мгц, температура порядка 85*С, конечно это многовато, да и прирост частоты в 20 Мгц не оправдывает затрат и сил на реализацию вольт мода. Поэтому пришлось переделать стандартную систему охлаждения, путем установки кулера IH 3175 MW. Не привожу описаний уставки этого кулера, поскольку на этом сайте достаточно статей по установки аналогичных кулеров. Скажу, только, то что в комплекте нет тех самых "столбиков", для крепления, т.к. кулер укомплектован рамками, которые крепятся к МВ, а уже на них есть отверстия для крепления самого кулера. Можно просто найти аналогичные "столбики" или извлечь их непостредственно из рамки в комплекте.
После такой модернизации СО температура в 3D режиме стала не более 60*С.
Естественно сразу начал повышать частоты, достиг частоты 600 МГц без артефагов, при частоте 612 Мгц стали наблюдаться заленые треугольники в тесте "природа". Температура (частота 600 МГц) понднялась всего на пять градусов, т.е. 65*С (это после 6 часового прогона 3Д марком 03).
В результате разгона видеокарты были достигнуты частоты: 600Мгц для GPU и память удалось разогнать до 1160 МГц, вольт мод памяти не делал т.к. на ней не установлены радиаторы, а без них это делать бессмысленно. При драйвере 81.95 результаты: в 3DMark2003 9200. Не могу сказать много это или мало судите сами, но я доволен этим девайсом.
Автор (естественно) не несет никакой ответственности, за чьи-то кривые руки и убитую карту, всё делается на голом энтузиазме и на свой страх и риск. Вопросы и пожелания можно направить по адресу: il_khab@mail.ru
