Сотворение игровой мыши - W-mouse W5
реклама
21.06.2010
Как известно все фломастеры разные на вкус а такой спецефичный дивайс как игровая мышь не может удовлетворять абсолютно всем требованиям и желаниям конкретного человека. Больщинство читая тесты и обзоры, а также пробуя множество разных мышей пытается подобрать для себя наилучший вариант. Но один гениальный человек с ником Walkie, решил самостоятельно разработать и сделать себе мышь которая бы отвечала его желаниям и требованиям... И сделал. И назвал он её W-Mouse. аминь.
Walkie сделал мышь не только себе любимому, но научил делать W-mouse-ы, других хороших людей
Как это происходило можно ознакомиться в Лазерный оптический сенсор Фишка в том, что W-mouse можно собрать практически в любом корпусе, а также можно поставить на выбор лазерный или оптический сенсор из линейки сенсоров AVAGO (на данный момент считаются лучшими оптическими сенсорами для мышей). Таким образом, каждый может собрать мышь, которая бы удовлетворяла его желаниям и потребностям и в плане эргономичности, функциональности и в плане качества работы. Я расскажу как делал 5 инкарнацию W-mouse т.е. W5.
реклама
В качестве тушки был взят Ozone Smog онже оклик хантер онже еще несколько клонов.
W5 строиться на датчике Adns 3080, так как Walkie в результате, проведеных им научных иследований, пришел к выводам, что он лучше.
Поэтому постороение W5 состояло из следующих этапов:
- очистка оригинальной платы от ненужных деталей и сенсора Adns 9500.
- тщательный выбор места установки 3080, так как по размерам он больше чем 9500
- подготовка платы для 3080 (прорезь + дыр... упс... отверстия под ножки)
- вырез прямоугольного отверстия в днище мыши, с размерами основания линзы 3080
реклама
- распайка контролера и всех деталей кроме сенсора
- установка сенсора и линзы на высоту 2.4мм
- распайка сенсора
- проверка 7 раз
- первое включение
- заливка души мыши (рожденую Walkie)
- подгонка положения светодиода - осветителя

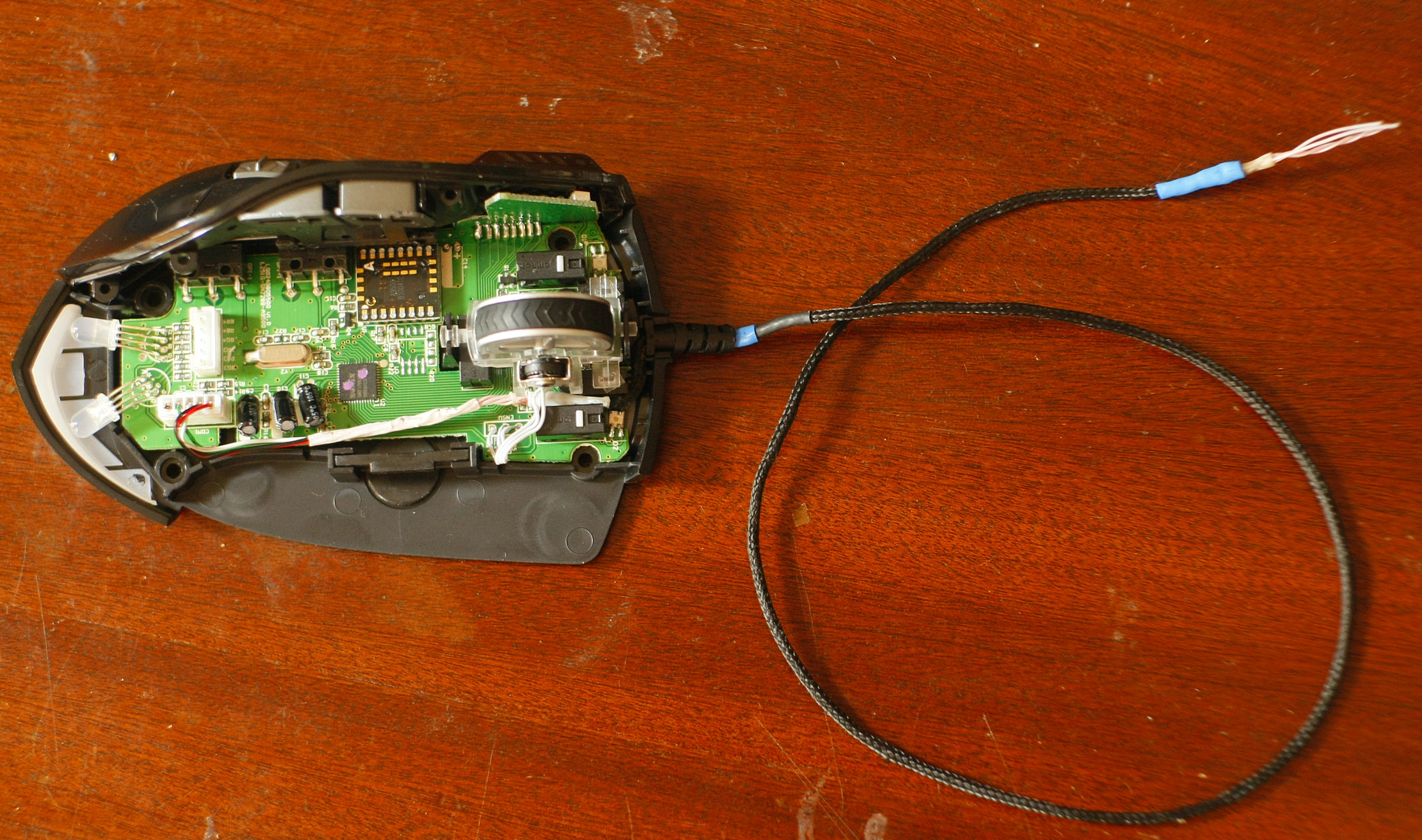

В оригинале мышь (т.е. Смог) выглядела так:
так искалось оптимальное место для нового сенсора... правда из-за его размеров вариантов было мало...
На этапе выравнивая баланса белого от трехцветных диодов, родил удачную идею - одеть на них белые матовые "абажюры"
реклама
это позволило наконец нормально смешать свет от RGB светодиодов иначе они светят в разные стороны и белый цвет получить невозможно как и другой равномерный цвет.
Вот расчищеная плата с подготовленым посадочным местом для сенсора 3080
обратная сторона платы.
одна из самых сложных (для меня) операций это распайка шин питания и обвески из конденсаторов на контролере.
Контролер имеет размеры 1.0х1.0 см
Для удобства я закрепил его на куске фольгированого тестолита заодно и охлаждение какое ни какое...
обе шины я распаиваю со стороны дна, мне так удобней и конструкция получается более "плоской"
после этого контролер лепиться на основную плату мыши двухсторонним толстым скочем и распаивается:
после того как контролер и его обвязка распаяны наступает время довольно трудной и хлопотной процедуры - установка сенсора.
вот схема из даташита на 3080
процесс выглядит так:
- в прямоугольную дырку 15х30мм, в дне ставиться пластинка-проставка 2.4мм тощиной, именно такова должно быть растояние от линзы до поверхности по документации.
- сверху на проставку ставиться линза, это прямоугольнег примерно 15х30мм с большим выступом-призмой наверху.
- в корпус ставиться плата.
- в дырки в плате втыкается сенсор и стыкуется с линзой
- сенсор фиксируется термоклеем к плате
- снимается плата с сенсором и распаиваются его ноги к плащадкам на плате
- всё опять собирается и теперь уже термоклеем к плате и сенсору фиксируется линза...
после этого распаиваются соединения сенсора с контролером а также осветитель.
ну и наконец первое включение и заливка мышинной души...
окончательная операция перед установкой крышек это настройка пятна осветителя используя програму W-control, позволяющую видеть картинку которую видит сенсор.
Выражаю огромную благодарность Walkie за создание w-mouse и помощь в её изготовлении.
обсудить и задать вопросы можно тут - http://forums.overclockers.ru/viewtopic.php?f=47&t=330808&start=500
