Корпус Fractal Design Arc XL — сборка СВО дубль 2 :-)

для раздела Блоги
В записи «Корпус Fractal Design Arc XL — установка СВО из заводских компонентов» я описывал свою первую сборку водянки из готовых заводских компонентов. В тот раз я хотел запихнуть в корпус максимальное количество радиаторных секций 140 мм, но не хватило нескольких сантиметров высоты корпуса для одновременной установки 140 мм радиаторов на заднюю стенку и под крышу. Потому теперь было решено поставить задний радиатор под 120 мм вентилятор, но большей толщины (64 мм). Когда пришла пора апгрейдиться с 2011 сокета на 2011-3, я сделал обратную рокировку – засунул свою старую сокет 2011 начинку в старый корпус. Часто приходится слышать, что водоблоки полного покрытия приходится дарить покупателю железа, ими обслуживаемого. Но в моём случае на всё это вместе у меня нашёлся выгодный покупатель, и таким образом – это стало моей первой клиентской сборкой с водой.

Итак, старыми системными компонентами помимо самого корпуса остались:
Процессор Intel Core i7 4930K s2011 с умеренным разгоном 4200 МГц (100*42) при Vcore=1.295 В
Матплата Asus Rampage 4 Black Edition
Память 4 x 8192 Мб DDR3-2133 Corsair Venegance Pro
Референсная видеокарта 4096 Мб Asus GF GTX980
Корпусные вентиляторы 3*140 мм Fractal Design R2 (2 дутьевых фронтальных и 1 дутьевой нижний) и 2*140 мм Noctua NF-P14FLX (2 выхлопных верхних на радиаторе СВО)

Для доукомплектования системы были взяты такие новые системные компоненты:
SSD Plextor M6 Pro 128 Гб
Жёсткий диск WD black 1003FZEX 1 Тб
DVD-RW Asus DRW-24F1ST
Блок питания 750 Вт Seasonic G750 Gold
Вентилятор 120 мм Noctua NF-P12PWM для заднего радиатора СВО.

По наследству к новому хозяину системы перешли старые СВО-компоненты:
Моноблок матплаты EK-FB ASUS R4BE — Acetal+Nickel (CSQ)
Моноблок видеокарты EK-FC980 GTX — Acetal+Nickel
Радиатор 2*140 *29 мм Magicool Copper Radiator
Резервуар EK-BAY SINGLE RES CSQ — Black Acetal.

Для доукомплектования СВО пришлось взять:
Радиатор 1*120*64 мм EK Coolstream RAD XTX
Насос EK-DCP 4.0 PWM
Фитинги EK ACF G1/4 12/16 мм
Разветвитель Enzotech BCPG-QUAD
Заглушки EK-PLUG G1/4 CSQ-Bridge
Шланг PrimoChill PrimoFlex™ Advanced LRT™ 15,9/11,1 мм — Crystal Clear (PFLEXA-758)
Концентрат хладагента EK Ekoolant EVO Blood red

Для обеспечения удобной установки 2 радиаторов верхний радиатор пришлось сдвинуть вперёд относительно стандартного места, отведённого ему проектировщиками корпуса. Тут без маленькой доработки кусачками не обошлось:

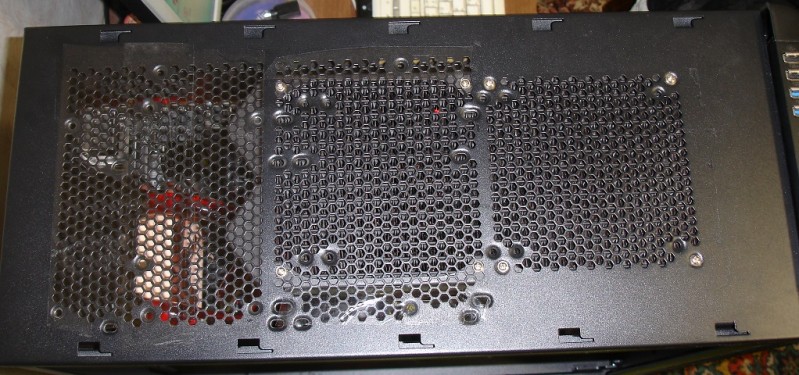

Из 8 отверстий для крепления радиатора сразу подошли только 4, которые ближе к морде корпуса. Как обычно, всю корпусную перфорацию, находящуюся за пределами радиатора, заклеиваем скотчем для избежания воздушного короткого замыкания.

СВО была собрана по смешанно-последовательной схеме: бачок — насос — моноблок матплаты — радиатор 1*120*64 мм — моноблок видеокарты — радиатор 2*140*29 мм — бачок. Такая схема практически не имеет теплотехнических преимуществ перед классической последовательной схемой, но здесь она оказалась удобна в компоновочном плане, удалось обойтись без угловых фитингов на радиаторах и водоблоках, и при этом провести шланги без опасных перегибов:



Как и в моей первой сборке в этом корпусе, насос СВО с помощью штатной липучки установлен на корпусе блока питания. Из разветвителя Enzotech и 2 заглушек сделано сливное устройство, установленное в самой нижней точке водяного контура перед насосом.

Как и в прошлый раз раз, максимум проводов удалось спрятать за поддоном корпусного шасси:



У блока питания Seasonic G750 Gold не возникло проблем с длиной проводов.

Бачок установлен так, чтобы обеспечить доступ к заливной пробке без вытягивания бачка из корпуса, нужно лишь снять заглушки на морде корпуса:



Для проверки эффективности полной СВО (объединяющей ЦП и видеокарту) были выполнены тесты в программе OCCT 4.4.1, каждый по 30 минут, температура в помещении – 26 градусов (процессор – 4200 МГц при 1.295 В, видеокарта — номинал):

ЦП
OCCT 4.4.1, тест CPU Linpack — 67 град
Память 90 %
64 бит
AVX
Использовать все логические ядра

Видео
OCCT 4.4.1, тест GPU 3D — 44 град на графическом процессоре
DirectX 11
2560*1440
Полноэкранный
Проверка на ошибки
Сложность шейдеров 7

Видео + ЦП
OCCT 4.4.1, тест Power supply при настройках как в предыдущих 2 раздельных тестах
65 град на ЦП
42 град на ГП

Для процессора, поддерживающего лишь AVX1 команды, данная программа является достаточной грелкой.

Напомню, что СВО в первоначальном варианте с одним подкрышевым радиатором 2*140*29 мм, обслуживавшая только матплату, обеспечивала лишь 69 градусов на самом горячем ядре процессора при 4000 МГц и 1.195 В Vcore. Добавление секции радиатора 1*120*64 мм в более продуваемом месте позволило сохранить эффективность охлаждения при добавлении в контур видеокарты и немного усиленном разгоне процессора. Также подтвердилось моё первоначальное предположение о том, что верхняя декоративная крышка корпуса Fractal Arc XL сильно ухудшает продуваемость подкрышевого радиатора, что и стало решающим аргументом для моего перехода к корпусу Corsair Obsidian 900D. Об исправленной сборке в нём я напишу в следующей записи.
