Разгон видеокарты Sapphire HD 3850 512MB AGP путем модификации БИОСа
реклама

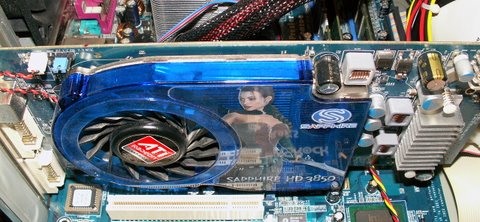

Видеокарта Sapphire HD 3850 512MB AGP является старшей в семействе видеокарт с AGP интерфейсом. Номинальная частота ядра 669 МГц, памяти 829 МГц.
Обычно разгон видеокарты можно осуществить с помощью: 1) панели Overdrive в CATALYST Control Center, в этом случае технологии энергосбережения ATI PowerPlay продолжают функционировать в полном объеме, но пределы разгона ограничены, в нашем случае 720 МГц по ядру и 950 МГц по памяти; 2) с помощью специальных программ, например с помощью утилит Riva Tuner , ATITool, ATI Tray Tools, в этом случае пределы разгона ограничены только возможностями видеокарты, но технологии энергосбережения ATI PowerPlay уже не работают в полном объеме, в частности, в режиме простоя при снижении нагрузки на ГП не происходит отключения временно неиспользуемых элементов чипа, в связи с этим, даже при снижении тактовой частоты и напряжения, температура чипа оказывается выше градусов на 10.
Можно ли считать еще одним недостатком факт постоянного нахождения данных программ в памяти, вопрос спорный, но неоспоримым достоинством является простота разгона с помощью указанных инструментов и практически полное отсутствие риска повредить видеокарту.
К сожалению, меня ждало разочарование, ни ATITool, ни ATI Tray Tools не смогли корректно работать с моей видеокартой (при попытке разгона они отправляли систему в перезагрузку), а Riva Tuner также временами преподносила сюрпризы, видимо, причиной такого недружественного отношения являлся интерфейс AGP, либо конфликт с драйверами Catalyst 9.2, либо и то и другое, или еще что-нибудь, короче, можно только догадываться, что именно. Кроме того, меня не устраивало и то, что при разгоне с помощью указанных утилит технологии энергосбережения ATI PowerPlay переставали работать правильно. Поэтому, решено было внести изменения непосредственно в БИОС и одновременно попытаться программно поднять напряжения на ядре чипа (напряжение на ядре Radeon HD 3870 на 0,1 В выше, чем на ядре Radeon HD 3850, что в основном и гарантирует работу чипа на более высоких частотах, следовательно, из каждой 3850 по ядру теоретически можно сделать 3870).
Для начала я с помощью Riva Tuner выяснил, на что способна моя видеокарта, оказалось, мне достался удачный экземпляр, относительно стабильная работа была возможна на частотах 797 МГц для ядра и 999 МГц для памяти. Но так как система охлаждения не модернизировалась (режим работы турбины тоже не хотелось менять), было решено, что в БИОСе для постоянной работы будут указаны следующие частоты: 797 МГц для ядра (поднятие напряжения должно было обеспечить стабильность) и 909 МГц для памяти.
Для внесения изменений в БИОС я воспользовался редактором HexCmp. О том, как именно вносить такие изменения, хорошо описано в статье “HEX-модификация BIOS 3850/3870 для увеличения напряжения и/или частоты GPU и MEM”.
Отдельно хочу сказать о существующих редакторах БИОСа. Я пробовал редактировать БИОС с помощью RBE и CBABE, но оба редактора работают некорректно. Например, если открыть в редакторе родной БИОС и, не сделав в нем никаких изменений, сохранить, то сохраненный БИОС будет отличаться от родного. Поэтому, эти редакторы можно использовать для того, чтобы поэкспериментировать, разобраться в БИОСе, но оценивать результаты таких экспериментов и делать окончательные изменения придется вручную с помощью HEX редактора.
Итак, предварительно сохраненный с помощью GPU-Z родной БИОС открываем в редакторе HexCmp и в разделе поиск указываем ключевое слово, например, “BE 04”, что в десятичной системе исчисления означает 1214, т.е. 1,214 В – напряжение на ядре (можно указывать частоту ядра или памяти). Редактор нам находит…
Для удобства я дополнительно загрузил БИОС Radeon HD 3870, он в нижней части редактора, отличия в файлах редактор подсвечивает розовым цветом. Красным я обвел частоты ядра (54 05 01 – 669 МГц, номинальная; 40 19 01 – 720 МГц, предельная для разгона в панели Overdrive в CATALYST Control Center), синим частоты памяти (D4 43 01 – 829 МГц, номинальная; 18 73 01 – 950 МГц, предельная для разгона в панели Overdrive в CATALYST Control Center), зеленым номинальное напряжение на ядре - BE 04. В этой части БИОСа менять ничего нельзя, в противном случае драйвер CATALYST не признает видеокарту, проверено. Ищем дальше …
А вот это то, что нам надо. Красным обведены частоты для ядра, синим для памяти, зеленым – напряжение на ядре. Как видите, в БИОСе 3850, в отличие от 3870, в зависимости от загрузки и режимов работы видеокарты, частоты и напряжение не меняются. Я это исправлю. Велосипед изобретать не буду, в качестве примера возьму БИОС 3870. Под нагрузкой частота ядра будет 797 МГц – 54 37 01, в простое 300 МГц – 30 75 00; частота памяти будет постоянной 909 МГц – 14 63 01; напряжение ядра под нагрузкой 1, 3 В – 14 05, в простое 1,258 В – EA 04. Параметры напряжений я целиком скопировал из БИОСа 3870. По поводу напряжений необходимо отметить, что их произвольно выставлять нельзя, т.к. существует взаимосвязь с аппаратной частью, например, я пытался выставить 1,314 В (такое значение предлагалось в редакторе CBABE), на деле получил 1,25 – 1,26 В. Может быт и так, что напряжение вообще не изменится, кроме того, верхний предел ограничен ~ 1,33 В. Поэтому, за образец лучше взять значения напряжений плат 3870 идентичного дизайна от того же производителя.
Напряжение на ядре замеряем на этих контактах.
(кликните по картинке для увеличения)
А вот и модифицированный БИОС (в нижней части редактора, вверху оригинальный).
БИОС прошивал с помощью atiflash. Основной особенностью прошивки для видеокарт 38ХХ серии с AGP интерфейсом является то, что команда для прошивки должна выглядеть следующим образом: atiflash -p -f 1 3850_mod.bin, где номер адаптера именно 1, а не 0, как советуют для PCI Express карт, 3850_mod.bin – имя модифицированного БИОСа.
После загрузки системы видеокарта была опознана, переустанавливать драйвера не пришлось.
Единственным неприятным моментом стала неработоспособность панели Overdrive в CATALYST Control Center, ну и не надо, тем более, что мониторинг видеокарты намного удобнее осуществлять в Riva Tuner.
Как видим, разгон прошел успешно, технологии энергосбережения ATI PowerPlay также работают правильно, в зависимости от загрузки чипа меняется частота (796,5 МГц под нагрузкой, 297 МГц без нагрузки) и напряжение (произведенные замеры это подтвердили).
Продолжение - " Разгон видеокарты Sapphire HD 3850 512MB AGP путем модификации БИОСа (Часть 2)"
