Переделка корпуса GMC R2 toast в медиацентр

4 апреля 2011, понедельник 16:48
Предыстория
2,5 года назад, когда родилась дочка, задался идеей построения медиацентра для отвлечения внимания от основного компа — мультфильмы, фильмы, музыка, простые игрушки и т. п. Купил простейшие комплектующие — мать на 754, семпрон 2600+, гиг оперативки и блок питания кодеген 300 ватт. Собрал навесным монтажем пока не придумаю корпус. Идея была такова — корпус должен позволить собрать полноценную конфигурацию, я планировал после апгрейда основного компа комплектующие перебрасывать в медиацентр. Под переделку был куплен корпус JNC SJA-827 http://www.product.controlf.biz.ua/jnc_sja-827_300w/?p=info , в нем была обрезана передняя часть до места под материнку, переделана морда и он обшит толстым металлом. На переделку времени было мало ( летом в гараже особо не поработать, сильно нагревается днем да к тому же свет по расписанию ) и дочка уже начинала доставать до того места где лежал комп. В общем какое-то пристанище медиацентр нашел, но душа желала лучшего.
Фото первой попытки:

(кликните по картинке для увеличения)

Старый медиацентр

(кликните по картинке для увеличения)

Старый медиацентр спереди

(кликните по картинке для увеличения)

Старый медиацентр сзади
В прошлом году покупая что-то в компьютерном магазине увидел такой корпус, черный: http://www.gmcrus.com/products/middle-tower-series/atx/255-r-2-toast.html . Сразу была замечена его глубина и он был приобретен для дальнейшей переделки.
Процесс переделки запечетлен не был на фото, поэтому вкратце опишу что было сделано:
1. Срезаны сеточки на местах под задние вентиляторы.
2. Обрезано крепление под привод DVD.
3. Вогнуты места под болты для крепления корзины винчестеров, чтобы новая плоская лицевая панель в них не упиралась.
4. Новые ножки. Сделаны из микропористой резины и колец под вынос руля ( продаются в веломагазинах). Приклеены.
5. Заклеены самоклеющейся пленкой отверстия под старые ножки.
6. Изготовлена новая лицевая панель из металла с привареными болтиками с резьбой.
7. Установлена кнопка включения питания с индикаторами.
8. Из женских колготок сделаны пылевые фильтры на всех отверстиях для забора воздуха.
Результат привожу на фото, медиацентр получился очень тихим
Конфигурация:

ПроцессорAthlon II X2 250
ОхлаждениеAerocool dominator (крепление использовал от боксового кулера)
материнская платаAsus M4A78LT-M
Память2х DDR3 2Gb Hynix PC-10600 (1333MHz)
ВинчестерSATA 1.5Tb Samsung EcoGreen 32Mb (HD154UI)
Вентиляторы2x Zalman F1 (на выхлоп, через переходник), GalacialTech 80-ка (модель не помню, довольно тихий, обдувает винчестер, через переходник), CoolerMaster 80-ка (не подключен, когда был включен появлялся шум, в будущем попробую на залмановские резинки надеть )
БПATX 600W Sirtec (HP-600-G12S)

[center]
(кликните по картинке для увеличения)

Корпус медиацентра


(кликните по картинке для увеличения)

Низ медиацентра


(кликните по картинке для увеличения)

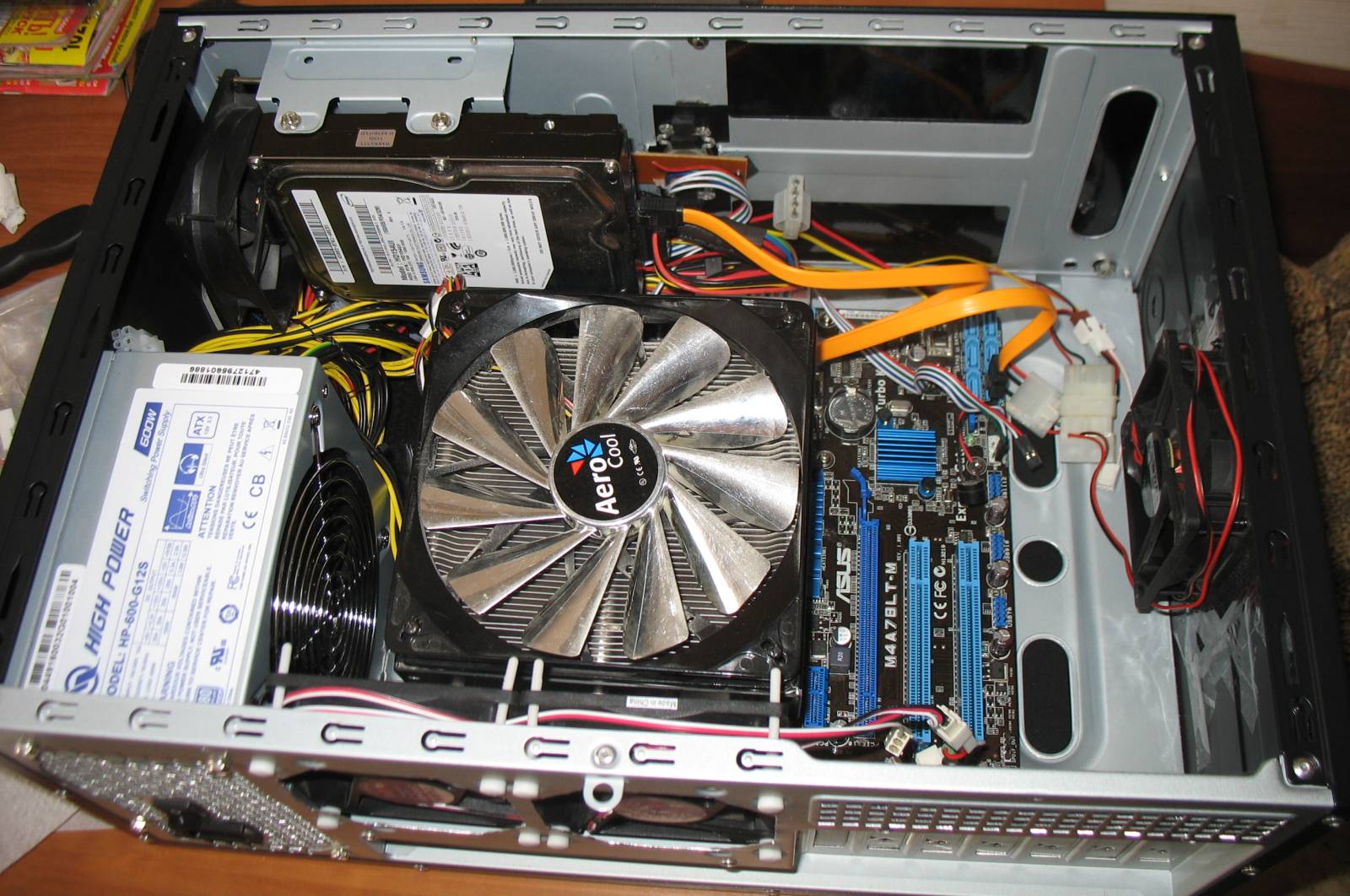

Собранный медиацентр


(кликните по картинке для увеличения)

Медиацентр

Все отзывы и пожелания рад буду прочитать в теме
http://forums.overclockers.ru/viewtopic.php?f=25&t=396108
