Записи<br/><br/>6.7.2004
<br/>Давно не обновлял страничку. Были причины – недостаток времени. Все больше приходит писем с вопросами. Стараюсь ответить на все, в меру своих знаний и способностей. А ни тех ни других не так уж много. Совершенно случайно сделал небольшой апгрейд, приобрел новый винчестер. Пока прикидывал варианты его установки получилась статейка. Название – «Охлаждение винчестера. Воздух или вода?» Отослал на Овер, сейчас идет предварительное обсуждение.
<br/><br/>А теперь об изменениях. Проект «Молчаливый» умер, закрыт безо всякого сожаления. Но проект умер, да здравствует новый проект. Причины этого события ниже.
<br/><br/>Мои заметки о тепловых трубках справедливо критиковали за отсутствие в них теоретической информации. Теперь открывается новый прое...
Записи
6.7.2004
Давно не обновлял страничку. Были причины – недостаток времени. Все больше приходит писем с вопросами. Стараюсь ответить на все, в меру своих знаний и способностей. А ни тех ни других не так уж много. Совершенно случайно сделал небольшой апгрейд, приобрел новый винчестер. Пока прикидывал варианты его установки получилась статейка. Название – «Охлаждение винчестера. Воздух или вода?» Отослал на Овер, сейчас идет предварительное обсуждение.
А теперь об изменениях. Проект «Молчаливый» умер, закрыт безо всякого сожаления. Но проект умер, да здравствует новый проект. Причины этого события ниже.
Мои заметки о тепловых трубках справедливо критиковали за отсутствие в них теоретической информации. Теперь открывается новый проект в соавторстве с Денисом Пекшуевым. Этот человек владеет теорией в полном объеме. Имеет образование именно на эту тему, да еще и трудится на Таллиннском машиностроительном заводе, где производят промышленное теплообменное оборудование. Теперь будет не «тепловая трубка на коленке», а серьезное изделие. Для начала читаем как он разгромил «Молчаливого».
Для начала, определимся с конструкцией.
Сразу скажу, что выбранная
компоновка (см. фото1) не очень удачна.
фото1
(кликните по картинке для увеличения)
Как я могу судить по фотографии, здесь у нас вертикальный пучок гладких
труб, различного диаметра и выступанием трубы в коллектор примерно на 15мм.
Что можно здесь присоветовать... можно сразу выбросить эту штуковину и не мучиться... можно, однако повозиться и с ней... Для начала, надо обрезать все трубки так, чтобы они торчали
не более чем на 2 мм из трубной доски, иначе будут создаваться нежелательные
для нас «мертвые зоны», в которых, собственно и будет
скапливаться конденсат.
Затем стоит развернуть весь трубный пучок боком. Исследования института «ЛЕННИИХИММАШ» показывают, что наименьшая эффективность охлаждения как раз у пучка с гладкими трубами, расположенными вертикально. Кроме того, необходимо сделать внутри труб нарезку (как у ствола пистолета)... это поможет нам избежать образования пленки конденсата, которая примерно в три раза ухудшает показатели теплообмена. Конечно, лучше было сразу сделать волновые канавки внутри труб, но теперь уже поздно...
Канавки помогли бы нам, разрушив ламинарное течение конденсата (капельное во много раз эффективней, но его сложно добиться...)
что еще можно предложить....
Внутрь каждой трубы надо вставить гофрированную полосу из тонкого листа железа, при этом, он должен боками соприкасаться со стенками труб... это поможет нам более эффективно конденсировать пар. Возможно также установить турбулизатор, для закручивания потока и создания турбулентного потока жидкости, что позволит нам получить интенсификацию теплообмена в 1,8 раза, получив в пристеночной области вихри Тейлора-Гертлера (это я сказал !?!).
Кроме того, эффективность теплообмена определяется коэффициентом теплопередачи, который в свою очередь, находится по коэффициенту оребрения… это такой коэффициент, который находится отношением наружной поверхности трубы к внутренней… Как Вы понимаете, у гладкой трубы – это один… у трубы оребренной он будет побольше, а значит и теплообмен будет эффективней… Что можно сделать с данными трубками? Можно сделать оребрение самому… Например намотав на трубы проволоку. Предварительно надо обернуть ее вокруг какого-нибудь стержня… прикреплять проволоку можно пайкой сваркой и вообще любыми доступными методами, дающими плотный контакт двух поверхностей… в итоге получится конструкция не такая эффективная как полное оребрение... но это уже кое-что...
Итак выбор за Вами... можно продолжить модернизацию, а можно начать по новой...
Правда, чтобы получилось все по высшему классу, надо бы опять начать с эксперимента...
Для объективных данных надо бы знать максимальную температуру окружающей среды... для Горького средняя температура самого жаркого месяца составляет 21,6 товарища Цельсия...(климатологические данные по регионам СССР). Максимальная зарегистрированная 31... возьмем 21,6 (не на улице же ему стоять) добавим к средней максимальной 3 градуса... так, на всякий случай... в общем, ориентируемся на температуру воздуха примерно 25 градусев.
Так... теперь надо выяснить: скорость движения пара в трубках, массовый расход рабочей среды, ее удельную теплоемкость, давление, которое возникает при работе, определиться, какую конструкцию используем, и т.д.
Вот так, легко и изящно был убит «Молчаливый»
27.6.2004
На днях, просматривая журнал Chip 07, увидел статью – «Мой дом - центр развлечений». В ней противопоставляются две ведущие отрасли мировой экономики, компьютерная индустрия и концерны, производящие бытовую электронику(Consumer Electronic сокращенно – CE) Процитирую несколько строк из этой статьи:
«Две ведущие отрасли мировой экономики накапливают силы для решающей битвы: компьютерная индустрия, видя в домашней развлекательной электроники большие перспективы, всеми силами стремиться потеснить традиционных производителей данной отрасли»
СЕ в свои продукты все шире внедряют компьютерные технологии. Уже производятся телевизионные приёмники с подключением к Интернет, DVD/HDD рекордеры способные воспроизводить и записывать файлы в формате JPEG, MPEG4, MP3.
Компьютерные фирмы в свою очередь внедряют систему Home Entertainment, где центром жилища должен стать компьютер, управляющий всеми телевизорами, аудио системами и различными проигрывателями.
Второй вариант лично мне гораздо ближе. Но, на мой взгляд, самая большая проблема использования компьютера в качества домашнего развлекательного центра – шум от системы охлаждения. Компьютеры становятся все мощнее и мощнее и как следствие выделяют все больше и больше тепла. Если раньше основным источником тепла был центральный процессор, то теперь и цепи питания процессора и графический процессор и его цепи питания. А память на видеокарте… Я уж не говорю о блоке питания, винчестере… Если на CPU, GPU наконец память можно поставить водоблоки и охлаждать их водой, то как быть со всем остальным? Я тут попытался сочинить радиаторы на цепи питания видюхи – получается что-то страшное, и в изготовлении и в установке. И это просто радиаторы. А если водяное охлаждение? А если тепловыми трубками? Кошмар!
На все эти грустные мысли навела меня не только статья, но и новая видеокарта. Заменив на ней воздушный кулер на водоблок я сразу ощутил все вышеизложенные проблемы. Память на ней – огонь, но это решаемо. А вот микрухи по питанию и трансы, а они теперь тоже далеко не комнатной температуры, как с ними? Опять ставить вентилятор, от чего ухожу к тому и возвращаюсь.
Я все это излагаю не для пустой болтовни, а чтобы были понятны дальнейшие события. В общем, с этими приятными мыслями сел я за стол паять радиатор для «молчаливого»
фото
(кликните по картинке для увеличения)
А в нем 60 трубок, а каждую надо пропаять… А за прошедшее время трубки окислились, потому, что я му-к не смыл флюс, а флюс кислотный… В общем обжегшись об радиатор в сто первый раз, взял я эту штуку и от души крякнув, жахнул её об пол, чем сильно напугал соседей и своих двух кошек.
После этого легкого нервного срыва, с криками и танцами, я пришел к выводу, что спаять такую конструкцию мне помешает недостаточная усидчивость и склонность к психозу. Выкурив пол пачки на балконе, я надумал изменить конструкцию зоны конденсации изделия под кодовым именем «молчаливый». Для начала я решил сделать конструкцию разборной. Для этого я припаял к зоне испарения резьбовое соединение. Оно имеет резиновую прокладку и герметично без всякой подмотки. Называется в магазине почему-то «американка»
фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)

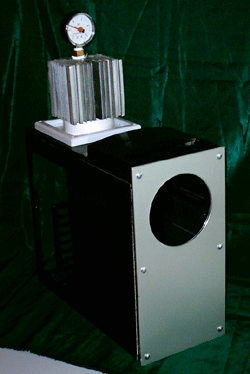

Нашел на антресоли старую зону конденсации и примерил на новое изделие. Получилось так. Можно будет протестировать пока так, но мне кажется, площадь этого радиатора маловата для пассивного охлаждения. Но как пробный вариант, сойдет.
фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)

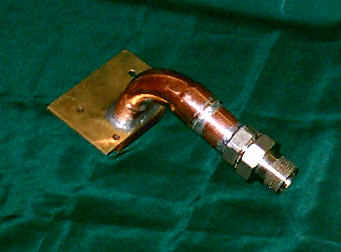

Пока швырялся на полках, нашел еще гофрированный «шланг» из нержавейки. Он навел на мысль, то с его помощью можно будет сделать соединение зоны испарения и зоны конденсации гибким.
фото
(кликните по картинке для увеличения)
А вообще, зачем паять, что-то самому, подвергать безумным нагрузкам свою нервную систему, когда можно найти что-то готовое. Например, подобрать радиатор в авто-магазине или обратиться к Денису П. Он трудится на Таллиннском машиностроительном заводе. Предлагал помощь. На этом заводе изготавливают такие вот оребренные трубки http://tmt.ee/index_rus.php?page=1,53 Штука роскошная. В общем торжественный пуск проекта отложен.
19.6.2004
С опозданием сообщаю, что еще одну мою статью опубликовали на / , ссылка //news/newsitem.shtml?category=2&id=1087245075
А теперь о главном и долгожданном - пришел приз
Фото1
(кликните по картинке для увеличения)
И я тут же, как любой нормальный оверклокер, снял с нее систему охлаждения и заменил. С радиаторов памяти снял размеры.

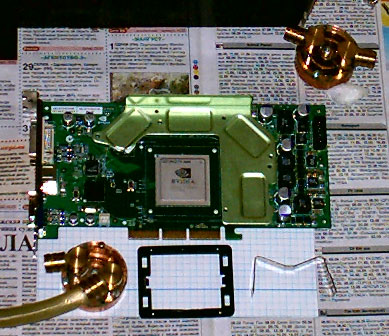

Фото2
(кликните по картинке для увеличения)

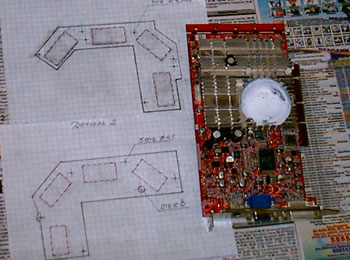

На фото предварительные чертежи водоблоков на память и старая видеокарта Radeon 8500 со снятым водоблоком. Разработаю конструкцию и сразу закажу, медь уже зарезервирована.

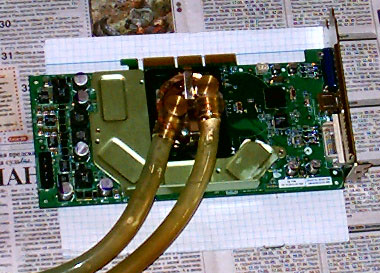

На графический процессор прекрасно подошел водоблок снятый с Radeon, пришлось только немного подпилить рамку крепежа радиатора. Высота «родного» радиатора и водоблока оказались одинаковыми. Клипса водоблок держит прекрасно.
Фото3
(кликните по картинке для увеличения)
Фото4
(кликните по картинке для увеличения)
На память, пока, поставил штатные радиаторы. Проанализировав конструкцию, я пришел к выводу, что радиаторы памяти не обдуваются бловером, в штатной конфигурации. Но я, на всякий разгонный случай, переустановил стоящий в системном блоке вентилятор повыше, с целью обдува радиаторов памяти видеокарты и цепей питания процессора(мосфет) Греются не только мосфет, но и дросселя и электролиты, поэтому мне кажется, что поставить просто водоблок на мосфет недостаточно. А изготовить водоблок на дроссели, намотанные на ферритовых кольцах, и электролиты нереально. Из этих соображений я и ставлю обдувающий вентилятор. Смотрим на установленную карту
Фото5
(кликните по картинке для увеличения)
Проделав все эти манипуляции, и включив комп, я в очередной раз понял, как хреново бежать впереди паровоза. Со штатной системой охлаждения я температуру графического процессора не замерил! А разбирать и собирать штатную систему нет никакого желания. Поэтому приведу температуру графического процессора только с водяным охлаждением.
При температуре окружающей среды(круто это я про свою комнату) 23 градуса господина Цельсия. Температура GPU в покое составила 34 градуса, а после часа 3D Mark 03 составила 36 градусов придуманных все тем же г. Цельсием. Я думаю, что это никак не жарче, чем при воздушном охлаждении. А на сколько лучше, я балбес, померить забыл.
Количество пернатых не указываю, во первых надо переустановить виндуз, а затем уж оптимизировать всю конфу и попробовать погонять. Но это будет, после того, как будут готовы водоблоки на память видеокарты.
13.6.2004
Вчера закончил тесты с двумя радиаторами в системе водяного охлаждения компьютера. По результатам написал статью. Отослал Doors4ever. Результаты разбалтывать не буду. В случае публикации – помещу ссылку, а в случае отказа, помещу статью здесь.
08.6.2004

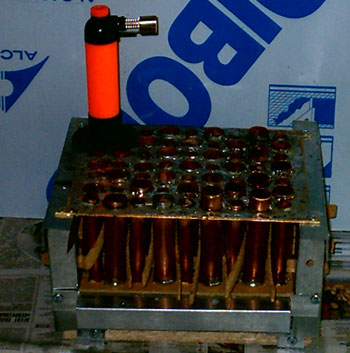

Начал паять радиатор «молчаливого», тут же столкнулся с трудностями. Горелка оказалась маломощной. Горелки и 100 ваттного паяльника не хватает, чтобы прогреть латунную пластину. Одни сплошные непропаи. Нужен здоровый «молотковый паяльник» Будем искать.
фото
(кликните по картинке для увеличения)
Сделал и поставил верхнюю панель на «черный обелиск»

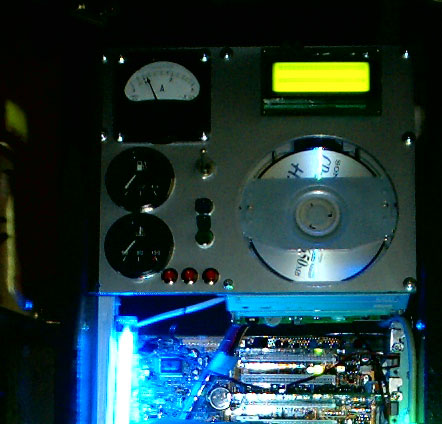

Фото
(кликните по картинке для увеличения)
Амперметр показывает ток, потребляемый системным блоком, ниже автомобильный указатель уровня топлива, поставлен для индикации уровня тосола в расширительном баке. Пока не подключен. Сейчас стоит расширительный бак сделанный из стеклоблока, он будет заменен на другой бак, как в статье /blog/clear66, только хочется заменить черный, страшненький поплавок на прозрачный и встроить в него светодиод, чтобы светился. Когда буду менять расширительный бак хочу попробовать, заодно, проверить - на сколько вырастет производительность системы водяного охлаждения, если поставить второй радиатор (от авто печки) Будет ли ощутимый прирост производительности? Стоит ли прирост, затрат на второй радиатор? Хочется так же поэкспериментировать с параллельным и последовательным включением двух радиаторов. Насос в моей системе мощный - GRUNDFОS, водоблоки включены параллельно. Результаты опубликую
Ниже расположен автомобильный индикатор температуры двигателя. Схема его подключения к системному блоку разрабатывается. В автомобиле этот прибор подключен последовательно с терморезистором и 12-ю вольтами. Сопротивление терморезистора при температуре двигателя 50 градусов – 1 кОм, при 130 градусах – 100 Ом. Пятьдесят градусов начало шкалы прибора, 130 градусов конец шкалы. Измерение температуры в таком диапазоне в системном блоке не актуально. Идея такая – соединить два таких резистора параллельно, сопротивление уменьшится вдвое, а значит и измеряемая температура уменьшится вдвое 25 – 65 градусов, а это ближе к теме. Либо подобрать уже готовый терморезистор, чтобы при изменении температуры в пределах 30 – 80 градусов его сопротивление менялось в тех же пределах 1кОм – 100 Ом. Второе наверно будет лучше.
Конечно точность измерения температуры с помощью такого устройства никакая. Но это будет моддерский девайс, так сказать для понта. Почему бы с его помощью не контролировать, например, температуру радиатора блока питания?
Железный тумблер выключает питание всего системного блока, кроме лампы дневного света. Это сделано для удобства замены комплектующих. Синий и зеленый тумблеры включают подсветку – неоновые лампы. При включении сами тумблеры начинают светиться(внутри подсветка) Такие тумблеры можно купить в магазине автоэлектрики или радиорынке и стоят они что то около 15 рублей, а смотрятся неплохо. Красные кнопки дублируют кнопки дисководов, закрывают открывают треи. Привода два, один над другим.

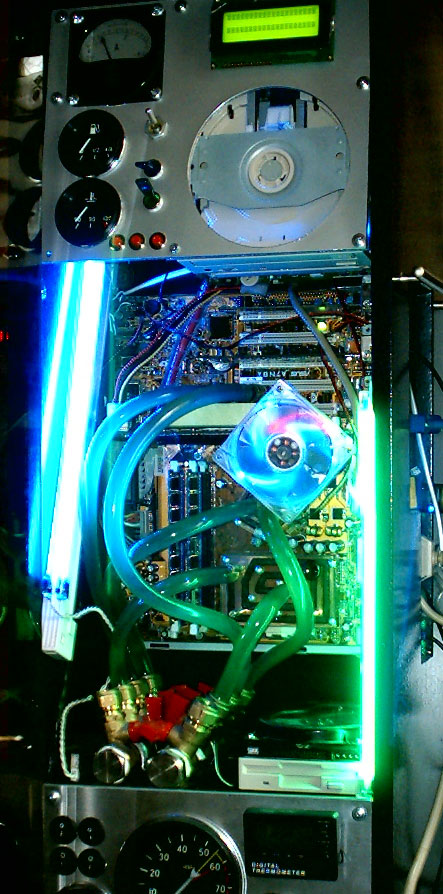

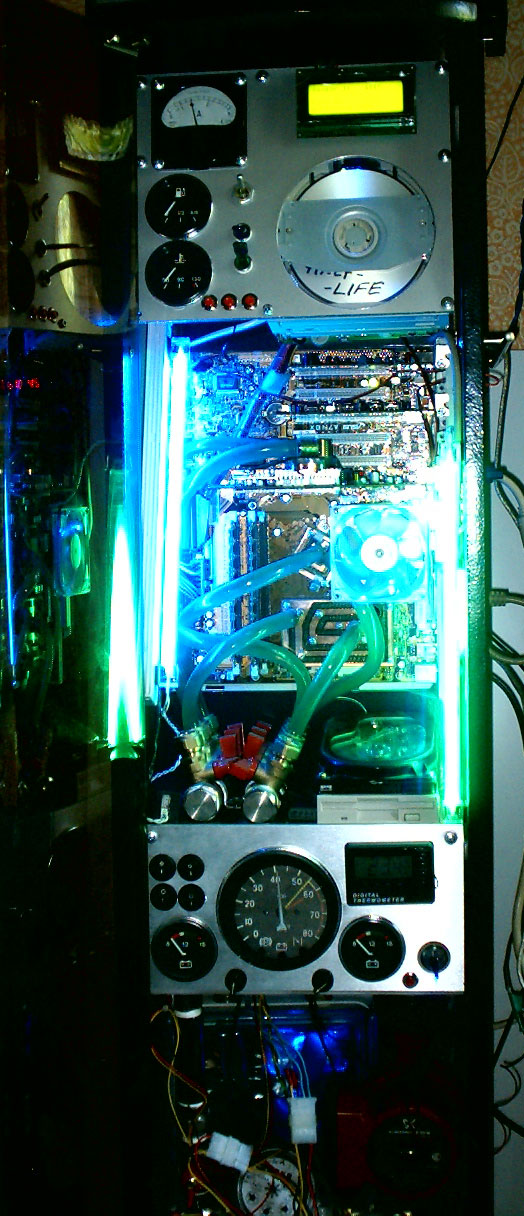

Ну и, ставший уже обычным, четырехстрочный LCD. А так стал выглядеть весь сис. блок.
фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Все более раннии записи удалены

6.7.2004
Давно не обновлял страничку. Были причины – недостаток времени. Все больше приходит писем с вопросами. Стараюсь ответить на все, в меру своих знаний и способностей. А ни тех ни других не так уж много. Совершенно случайно сделал небольшой апгрейд, приобрел новый винчестер. Пока прикидывал варианты его установки получилась статейка. Название – «Охлаждение винчестера. Воздух или вода?» Отослал на Овер, сейчас идет предварительное обсуждение.
А теперь об изменениях. Проект «Молчаливый» умер, закрыт безо всякого сожаления. Но проект умер, да здравствует новый проект. Причины этого события ниже.
Мои заметки о тепловых трубках справедливо критиковали за отсутствие в них теоретической информации. Теперь открывается новый проект в соавторстве с Денисом Пекшуевым. Этот человек владеет теорией в полном объеме. Имеет образование именно на эту тему, да еще и трудится на Таллиннском машиностроительном заводе, где производят промышленное теплообменное оборудование. Теперь будет не «тепловая трубка на коленке», а серьезное изделие. Для начала читаем как он разгромил «Молчаливого».
Для начала, определимся с конструкцией.
Сразу скажу, что выбранная
компоновка (см. фото1) не очень удачна.
фото1
(кликните по картинке для увеличения)
Как я могу судить по фотографии, здесь у нас вертикальный пучок гладких
труб, различного диаметра и выступанием трубы в коллектор примерно на 15мм.
Что можно здесь присоветовать... можно сразу выбросить эту штуковину и не мучиться... можно, однако повозиться и с ней... Для начала, надо обрезать все трубки так, чтобы они торчали
не более чем на 2 мм из трубной доски, иначе будут создаваться нежелательные
для нас «мертвые зоны», в которых, собственно и будет
скапливаться конденсат.
Затем стоит развернуть весь трубный пучок боком. Исследования института «ЛЕННИИХИММАШ» показывают, что наименьшая эффективность охлаждения как раз у пучка с гладкими трубами, расположенными вертикально. Кроме того, необходимо сделать внутри труб нарезку (как у ствола пистолета)... это поможет нам избежать образования пленки конденсата, которая примерно в три раза ухудшает показатели теплообмена. Конечно, лучше было сразу сделать волновые канавки внутри труб, но теперь уже поздно...
Канавки помогли бы нам, разрушив ламинарное течение конденсата (капельное во много раз эффективней, но его сложно добиться...)
что еще можно предложить....
Внутрь каждой трубы надо вставить гофрированную полосу из тонкого листа железа, при этом, он должен боками соприкасаться со стенками труб... это поможет нам более эффективно конденсировать пар. Возможно также установить турбулизатор, для закручивания потока и создания турбулентного потока жидкости, что позволит нам получить интенсификацию теплообмена в 1,8 раза, получив в пристеночной области вихри Тейлора-Гертлера (это я сказал !?!).
Кроме того, эффективность теплообмена определяется коэффициентом теплопередачи, который в свою очередь, находится по коэффициенту оребрения… это такой коэффициент, который находится отношением наружной поверхности трубы к внутренней… Как Вы понимаете, у гладкой трубы – это один… у трубы оребренной он будет побольше, а значит и теплообмен будет эффективней… Что можно сделать с данными трубками? Можно сделать оребрение самому… Например намотав на трубы проволоку. Предварительно надо обернуть ее вокруг какого-нибудь стержня… прикреплять проволоку можно пайкой сваркой и вообще любыми доступными методами, дающими плотный контакт двух поверхностей… в итоге получится конструкция не такая эффективная как полное оребрение... но это уже кое-что...
Итак выбор за Вами... можно продолжить модернизацию, а можно начать по новой...
Правда, чтобы получилось все по высшему классу, надо бы опять начать с эксперимента...
Для объективных данных надо бы знать максимальную температуру окружающей среды... для Горького средняя температура самого жаркого месяца составляет 21,6 товарища Цельсия...(климатологические данные по регионам СССР). Максимальная зарегистрированная 31... возьмем 21,6 (не на улице же ему стоять) добавим к средней максимальной 3 градуса... так, на всякий случай... в общем, ориентируемся на температуру воздуха примерно 25 градусев.
Так... теперь надо выяснить: скорость движения пара в трубках, массовый расход рабочей среды, ее удельную теплоемкость, давление, которое возникает при работе, определиться, какую конструкцию используем, и т.д.
Вот так, легко и изящно был убит «Молчаливый»
27.6.2004
На днях, просматривая журнал Chip 07, увидел статью – «Мой дом - центр развлечений». В ней противопоставляются две ведущие отрасли мировой экономики, компьютерная индустрия и концерны, производящие бытовую электронику(Consumer Electronic сокращенно – CE) Процитирую несколько строк из этой статьи:
«Две ведущие отрасли мировой экономики накапливают силы для решающей битвы: компьютерная индустрия, видя в домашней развлекательной электроники большие перспективы, всеми силами стремиться потеснить традиционных производителей данной отрасли»
СЕ в свои продукты все шире внедряют компьютерные технологии. Уже производятся телевизионные приёмники с подключением к Интернет, DVD/HDD рекордеры способные воспроизводить и записывать файлы в формате JPEG, MPEG4, MP3.
Компьютерные фирмы в свою очередь внедряют систему Home Entertainment, где центром жилища должен стать компьютер, управляющий всеми телевизорами, аудио системами и различными проигрывателями.
Второй вариант лично мне гораздо ближе. Но, на мой взгляд, самая большая проблема использования компьютера в качества домашнего развлекательного центра – шум от системы охлаждения. Компьютеры становятся все мощнее и мощнее и как следствие выделяют все больше и больше тепла. Если раньше основным источником тепла был центральный процессор, то теперь и цепи питания процессора и графический процессор и его цепи питания. А память на видеокарте… Я уж не говорю о блоке питания, винчестере… Если на CPU, GPU наконец память можно поставить водоблоки и охлаждать их водой, то как быть со всем остальным? Я тут попытался сочинить радиаторы на цепи питания видюхи – получается что-то страшное, и в изготовлении и в установке. И это просто радиаторы. А если водяное охлаждение? А если тепловыми трубками? Кошмар!
На все эти грустные мысли навела меня не только статья, но и новая видеокарта. Заменив на ней воздушный кулер на водоблок я сразу ощутил все вышеизложенные проблемы. Память на ней – огонь, но это решаемо. А вот микрухи по питанию и трансы, а они теперь тоже далеко не комнатной температуры, как с ними? Опять ставить вентилятор, от чего ухожу к тому и возвращаюсь.
Я все это излагаю не для пустой болтовни, а чтобы были понятны дальнейшие события. В общем, с этими приятными мыслями сел я за стол паять радиатор для «молчаливого»
фото
(кликните по картинке для увеличения)
А в нем 60 трубок, а каждую надо пропаять… А за прошедшее время трубки окислились, потому, что я му-к не смыл флюс, а флюс кислотный… В общем обжегшись об радиатор в сто первый раз, взял я эту штуку и от души крякнув, жахнул её об пол, чем сильно напугал соседей и своих двух кошек.
После этого легкого нервного срыва, с криками и танцами, я пришел к выводу, что спаять такую конструкцию мне помешает недостаточная усидчивость и склонность к психозу. Выкурив пол пачки на балконе, я надумал изменить конструкцию зоны конденсации изделия под кодовым именем «молчаливый». Для начала я решил сделать конструкцию разборной. Для этого я припаял к зоне испарения резьбовое соединение. Оно имеет резиновую прокладку и герметично без всякой подмотки. Называется в магазине почему-то «американка»
фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Нашел на антресоли старую зону конденсации и примерил на новое изделие. Получилось так. Можно будет протестировать пока так, но мне кажется, площадь этого радиатора маловата для пассивного охлаждения. Но как пробный вариант, сойдет.
фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Пока швырялся на полках, нашел еще гофрированный «шланг» из нержавейки. Он навел на мысль, то с его помощью можно будет сделать соединение зоны испарения и зоны конденсации гибким.
фото
(кликните по картинке для увеличения)
А вообще, зачем паять, что-то самому, подвергать безумным нагрузкам свою нервную систему, когда можно найти что-то готовое. Например, подобрать радиатор в авто-магазине или обратиться к Денису П. Он трудится на Таллиннском машиностроительном заводе. Предлагал помощь. На этом заводе изготавливают такие вот оребренные трубки http://tmt.ee/index_rus.php?page=1,53 Штука роскошная. В общем торжественный пуск проекта отложен.
19.6.2004
С опозданием сообщаю, что еще одну мою статью опубликовали на / , ссылка //news/newsitem.shtml?category=2&id=1087245075
А теперь о главном и долгожданном - пришел приз
Фото1
(кликните по картинке для увеличения)
И я тут же, как любой нормальный оверклокер, снял с нее систему охлаждения и заменил. С радиаторов памяти снял размеры.
Фото2
(кликните по картинке для увеличения)
На фото предварительные чертежи водоблоков на память и старая видеокарта Radeon 8500 со снятым водоблоком. Разработаю конструкцию и сразу закажу, медь уже зарезервирована.
На графический процессор прекрасно подошел водоблок снятый с Radeon, пришлось только немного подпилить рамку крепежа радиатора. Высота «родного» радиатора и водоблока оказались одинаковыми. Клипса водоблок держит прекрасно.
Фото3
(кликните по картинке для увеличения)
Фото4
(кликните по картинке для увеличения)
На память, пока, поставил штатные радиаторы. Проанализировав конструкцию, я пришел к выводу, что радиаторы памяти не обдуваются бловером, в штатной конфигурации. Но я, на всякий разгонный случай, переустановил стоящий в системном блоке вентилятор повыше, с целью обдува радиаторов памяти видеокарты и цепей питания процессора(мосфет) Греются не только мосфет, но и дросселя и электролиты, поэтому мне кажется, что поставить просто водоблок на мосфет недостаточно. А изготовить водоблок на дроссели, намотанные на ферритовых кольцах, и электролиты нереально. Из этих соображений я и ставлю обдувающий вентилятор. Смотрим на установленную карту
Фото5
(кликните по картинке для увеличения)
Проделав все эти манипуляции, и включив комп, я в очередной раз понял, как хреново бежать впереди паровоза. Со штатной системой охлаждения я температуру графического процессора не замерил! А разбирать и собирать штатную систему нет никакого желания. Поэтому приведу температуру графического процессора только с водяным охлаждением.
При температуре окружающей среды(круто это я про свою комнату) 23 градуса господина Цельсия. Температура GPU в покое составила 34 градуса, а после часа 3D Mark 03 составила 36 градусов придуманных все тем же г. Цельсием. Я думаю, что это никак не жарче, чем при воздушном охлаждении. А на сколько лучше, я балбес, померить забыл.
Количество пернатых не указываю, во первых надо переустановить виндуз, а затем уж оптимизировать всю конфу и попробовать погонять. Но это будет, после того, как будут готовы водоблоки на память видеокарты.
13.6.2004
Вчера закончил тесты с двумя радиаторами в системе водяного охлаждения компьютера. По результатам написал статью. Отослал Doors4ever. Результаты разбалтывать не буду. В случае публикации – помещу ссылку, а в случае отказа, помещу статью здесь.
08.6.2004
Начал паять радиатор «молчаливого», тут же столкнулся с трудностями. Горелка оказалась маломощной. Горелки и 100 ваттного паяльника не хватает, чтобы прогреть латунную пластину. Одни сплошные непропаи. Нужен здоровый «молотковый паяльник» Будем искать.
фото
(кликните по картинке для увеличения)
Сделал и поставил верхнюю панель на «черный обелиск»
Фото
(кликните по картинке для увеличения)
Амперметр показывает ток, потребляемый системным блоком, ниже автомобильный указатель уровня топлива, поставлен для индикации уровня тосола в расширительном баке. Пока не подключен. Сейчас стоит расширительный бак сделанный из стеклоблока, он будет заменен на другой бак, как в статье /blog/clear66, только хочется заменить черный, страшненький поплавок на прозрачный и встроить в него светодиод, чтобы светился. Когда буду менять расширительный бак хочу попробовать, заодно, проверить - на сколько вырастет производительность системы водяного охлаждения, если поставить второй радиатор (от авто печки) Будет ли ощутимый прирост производительности? Стоит ли прирост, затрат на второй радиатор? Хочется так же поэкспериментировать с параллельным и последовательным включением двух радиаторов. Насос в моей системе мощный - GRUNDFОS, водоблоки включены параллельно. Результаты опубликую
Ниже расположен автомобильный индикатор температуры двигателя. Схема его подключения к системному блоку разрабатывается. В автомобиле этот прибор подключен последовательно с терморезистором и 12-ю вольтами. Сопротивление терморезистора при температуре двигателя 50 градусов – 1 кОм, при 130 градусах – 100 Ом. Пятьдесят градусов начало шкалы прибора, 130 градусов конец шкалы. Измерение температуры в таком диапазоне в системном блоке не актуально. Идея такая – соединить два таких резистора параллельно, сопротивление уменьшится вдвое, а значит и измеряемая температура уменьшится вдвое 25 – 65 градусов, а это ближе к теме. Либо подобрать уже готовый терморезистор, чтобы при изменении температуры в пределах 30 – 80 градусов его сопротивление менялось в тех же пределах 1кОм – 100 Ом. Второе наверно будет лучше.
Конечно точность измерения температуры с помощью такого устройства никакая. Но это будет моддерский девайс, так сказать для понта. Почему бы с его помощью не контролировать, например, температуру радиатора блока питания?
Железный тумблер выключает питание всего системного блока, кроме лампы дневного света. Это сделано для удобства замены комплектующих. Синий и зеленый тумблеры включают подсветку – неоновые лампы. При включении сами тумблеры начинают светиться(внутри подсветка) Такие тумблеры можно купить в магазине автоэлектрики или радиорынке и стоят они что то около 15 рублей, а смотрятся неплохо. Красные кнопки дублируют кнопки дисководов, закрывают открывают треи. Привода два, один над другим.
Ну и, ставший уже обычным, четырехстрочный LCD. А так стал выглядеть весь сис. блок.
фото
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Все более раннии записи удалены
