Тепловая трубка. Дальнейшая модернизация. Проект «Молчаливый»
Тепловая трубка. Дальнейшая модернизация.
<br/>Проект «Молчаливый»
<br/><br/>Записи по проекту «Молчаливый» начли излишне разрастаться. Поэтому суммирую информацию в этой заметке.
<br/><br/>Продолжая эксперименты по построению компьютера с пассивным охлаждением процессора, основанном на эффекте термосифона(тепловой трубки… кому как больше нравится) начал работу над новым корпусом. Проект назвал «молчаливый».
<br/><br/>Предыдущие статьи:
<br/><br/>.Тепловая трубка на коленке. Оригинал. http://people.overclockers.ru/clear66/record36
<br/><br/>Тепловая трубка. Продолжение
Тепловая трубка. Дальнейшая модернизация.
Проект «Молчаливый»
Записи по проекту «Молчаливый» начли излишне разрастаться. Поэтому суммирую информацию в этой заметке.
Продолжая эксперименты по построению компьютера с пассивным охлаждением процессора, основанном на эффекте термосифона(тепловой трубки… кому как больше нравится) начал работу над новым корпусом. Проект назвал «молчаливый».
Предыдущие статьи:
.Тепловая трубка на коленке. Оригинал. /blog/clear66
Тепловая трубка. Продолжение /blog/clear66
Тепловая трубка. Дальнейшая модернизация.
Часть1 /blog/clear66
Тепловая трубка. Дальнейшая модернизация
Часть2 /blog/clear66
Кулер «молчаливого» состоит из испарительной части, которая прилегает к процессору, в ней теплоноситель, испаряясь, отводит тепло от процессора. И части где происходит конденсация теплоносителя с рассеиванием тепла процессора в окружающею среду. Испарительная часть выполнена из меди 55 на 55 на 15 миллиметров, с выфрезерованными каналами, в них и будет кипеть теплоноситель. Каналы закроются латунной пластиной, которую я припаяю.
Фото1
(кликните по картинке для увеличения)
В латунной пластине сделано отверстие, и припаяна медная трубка с уголком диаметром 28 мм. Эта трубка будет соединять испарительную часть с зоной конденсации. В процессе теплообмена участвует только часть, прилегающая к процессору, поэтому материал крышки большой роли не играет. Так же в этой крышке просверлены отверстия для крепления к сокету, сокету А. Ну нравится мне АМD.
Фото3
(кликните по картинке для увеличения)
Фото4
(кликните по картинке для увеличения)
Фото5
(кликните по картинке для увеличения)
Фото6
(кликните по картинке для увеличения)

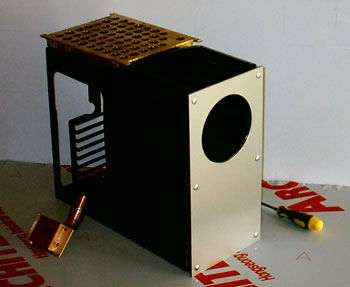

А здесь фотография основы будущего корпуса
Фото2
(кликните по картинке для увеличения)

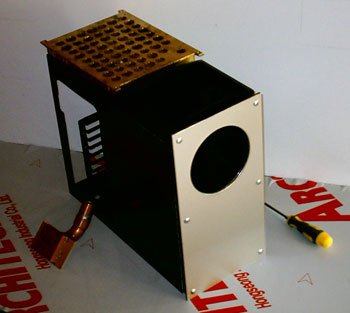

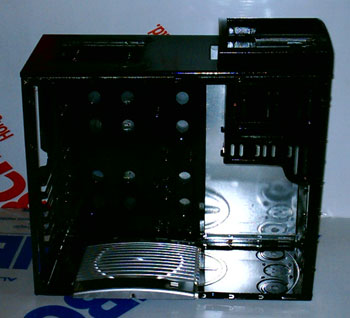

Ниже можно видеть фотографии начала работ над корпусом. Корзина под DVD и мобил рак приклепана. Теперь можно догадаться, как они будут расположены. Да, дивидишник будет открываться треем вверх. Вверх же будет извлекаться и контейнер мобил рак. Каркас покрашен автоэмалью из баллона. Окно вырезано ножницами по металлу. Стекла пока нет. Есть два варианта – акрил и «настоящее», силикатное, тонированное стекло. Не могу выбрать…
Фото7
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Фото8
(кликните по картинке для увеличения)

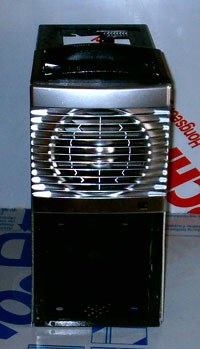

Решетка от бытового вентилятора, покрашена в металлик. Но за ней будет не вентилятор, а окно в приводе DVD. А вообще с внешним видом передней панели я еще не определился, возможны варианты. Решетка смотрится слишком «кудряво», а хотелось сделать что-то построже.
Фото9.
Отверстие в верхней крышке корпуса прорезано давно, но прекрасно подошло для теперешней конструкции. Через него будет устанавливаться кулер на камень. В будущей конструкции зона испарения и зона конденсации будут жестко закреплены друг с другом. И зона испарения, при монтаже, будет опускаться, через это отверстие и крепиться к сокету. А над всем этим, на четырех стойках будет «парить» зона конденсации. Заготовки для нее на фото – 190 на 240 мм.
Фото10.
(кликните по картинке для увеличения)
фото10

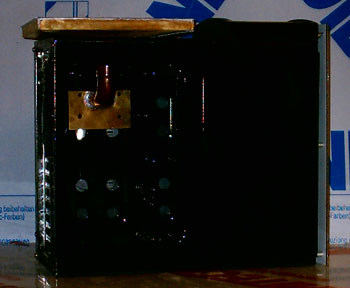

В отверстия я впаяю отрезки медных трубок, запаянных сверху. Трубки двух диаметров, не из-за умысла, а из-за наличия таковых под диваном. В одном из отверстий будет стоять манометр, для контроля вакуума, ну и конечно для придания стильного, «хардкорного» вида.
Фото11
(кликните по картинке для увеличения)
фото11
Фото12
(кликните по картинке для увеличения)
фото12
Фото13
(кликните по картинке для увеличения)
фото13
На фото вверху - дно зоны конденсации. Все более ясно вырисовывается конструкция кулера.
Для сравнения сделал еще одну мордашку к корпусу. Заодно прикинул как будет смотреться зона конденсации. Из этих отверстий будет торчать почти 60 медных трубок, да еще и ,наверно, разной высоты. А какая морда лучше решить не могу.
Фото14
(кликните по картинке для увеличения)
фото14
Фото15
(кликните по картинке для увеличения)
фото15
Нарезал трубок для зоны конденсации. Начал ножевкой по металлу, но быстро надоело. Пришлось брать болгарку. После этой нарезки вся комната была покрыта красивой медной пылью
Фото16
(кликните по картинке для увеличения)
С удивлением обнаружил, то отверстия мне просверлили диаметром 20 мм, а трубки у меня 22мм. Нужно растачивать шарошкой или рассверливать. Шарошкой долго. Попытаюсь купить сверло с проточенным хвостовиком
Трубки я нарезал 22мм длинной 100мм, а 15мм длинной 150мм. Сначала их все нужно с одного конца запаять, а затем собрать и спаять все остальное.
Еще фотографии
(кликните по картинке для увеличения)
фото17
(кликните по картинке для увеличения)
фото18
(кликните по картинке для увеличения)
фото19
(кликните по картинке для увеличения)
фото20
(кликните по картинке для увеличения)
фото21
Продолжение следует
