Вольтмоддинг Leadtek A400LE TDH GeForce 6800LE. Часть первая, Vmem.

3 июня 2005, пятница 23:04
В этой статье я не буду описывать открытие конвейеров, разгон или игру таймингами.
Речь пойдет поднятии напряжения на памяти на картах 6800.
Я уже достаточно давно подумывал о вольтмоддинге памяти на своей 6800LE, прочитал множество форумов. Но меня пугала сложность работы. Нужно было паяться к микросхеме с кучей ног или рядом с ней и еще вешать конденсаторы для стабильности. Мне этим заниматься абсолютно не хотелось, но тут ко мне попал материал с более простым вариантом.

Далее формальность:

Disclaimer

В данной статье описана модификация, проверенная мною и 100% работающая на моей карте. Но никто не может дать гарантий, что у вас все пройдет также удачно. Любые проблемы означают вашу ошибку на каком либо из этапов модификации. Поэтому ни автор, ни сайт, на котором выложена данная статья, не несут ответвенности за любой ущерб, причиненный в процессе данной модификации.

Вольтмоддинг отменяет гарантийные обязательства.

Исходя из вышеизложенного, подумайте еще раз и приступайте к модификации только при соблюдении всех пунктов:
вы четко представляете себе, что будете делать, и зачем вы будете это делать
вы умеете делать тонкую работу паяльником
вас не пугает потеря гарантии
вы выжали максимум из своего компьютера, но хотите большего и другие методы разгона исчерпаны.


Конечно это формальность, но все же...

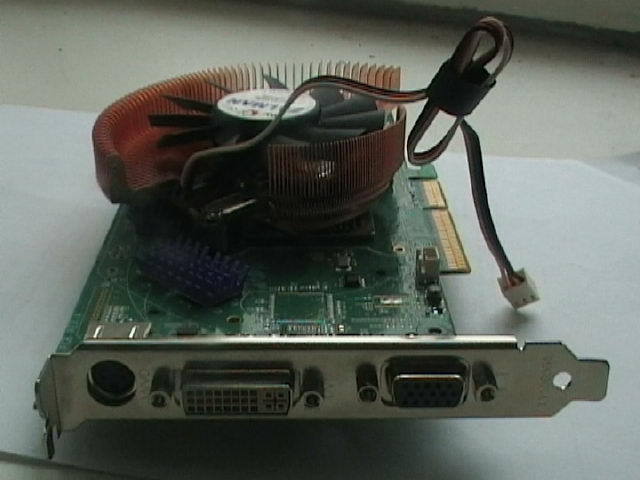

Вот сама карта:


Этот способ немного необычен и отличается своей простотой.

Посмотрим, что нам нужно:
- мультиметр
- резисторы (можно один переменный, но постоянники лучше. Почему?? Будет понятно дальше)
- пинцет (необязателен)
- паяльник или токороводный клей (в варианте с постоянниками необязательны, но желательны)
- ну и сама карта

сразу приведу картинку с точками:


Первым делом нужно замерить напряжение на памяти. Делается это в точке TP10 (скажу сразу, все точки, используемые в данном моде являются сквозными металлическими отверстиями и подписаны на лицевой стороне платы). Как мерить?? При включенном компьютере помещаем один щуп мультиметра на точку TP10, а второй на землю (черный провод молекса или точка TP9). В моем случае получилось 2.73V. Еще нужно померить Vref (между TP13 и землей (TP9)), как правило 3.3v.
Далее выключаем комп, вытаскиваем карту и мерим сопротивления между точками TP13 и TP14. Также мерим сопротивление между TP14 и землей (TP9).

Напряжение на памяти считается по такой формуле:

REFIN=Vref*(R2/(R1+R2))

R1 – сопротивление между TP13 и TP14
R2 – сопротивление между TP14 и землей


Видно, что уменьшение R1 ведет к увеличению напряжения. Следовательно, все что нужно – это вставить между TP13 и TP14 сопротивление. Его можно посчитать отсюда (x – искомое сопротивление):

REFIN=Vref*(R2/(R1*x/(R1+x)+R2))

А теперь перейдем конкретно к моей карте:

напряжение на памяти = 2.73V (REFIN)
Vref = 3.3V
R2 = 4860Ом
R1 = 1078Ом

Подставляем в формулу:

REFIN=3.3*(4860/(1078*x/(1078+x)+4860))

Если нужно получить 2.8V, то вместо REFIN подставляем 2.8 и решаем уравнение с одним неизвестным. Только нужно учитывать всякие погрешности и после рассчетов взять резистор примерно на 50 – 100 Ом больше, на всякий случай.

В моем случае теория примерно равна практике:

x=4600, REFIN=2.8V
x=2190, REFIN=2.88V
x=1094, REFIN=2.98V (здесь по рассчетам получается 2.97V)

А теперь несколько слов, почему я выбрал постоянники?? Мне не влом доставать несколько раз карту и подобрать нужный.

1) Отверстия TP13 и TP14 просто созданы для вставки в них резюков. У меня получается хороший контакт абсолютно без пайки, а переменник пришлось бы выносить на проводках.
2) Если бы я поставил переменник, меня бы обязательно потянуло менять напряжение на ходу, во время работы, а это чревато замыканиями и прочим.
3) Переменник надо было покупать =)
Покончив с рассчетами ставим нужный резистор и включаем комп. Убеждаемся в правильности напряжения в точке TP10.

примерная таблица зависимости напряжения от резистора:

резистор (кОм)напряжение (V)
stock2.73V
4.6 kOm2,8V
2.21 kOm2.88V
1.50 kOm2.94V
1.10 kOm2.99V
0.80 kOm3.04V
0.68 kOm3.06V
0.50 kOm3.11V
0.40 kOm3.13V
0.30 kOm3.18V
0.24 kOm3.21V
0.15 kOm3.26V


Если захотите делать переменником, то, исходя из статьи “Почти всё о вольтмоддингах видеокарт – 2. Теория и подготовка” получается 15 - 20 кОм. Не забудьте его выкрутить на максимум перед началом мода!!!!!

И еще: если у вас память Hynix, не рекомендуется подавать больше 3.3V, если Samsung – больше 3V.

До вольтмода максимальная стабильная частота памяти составляла 930MHz. После поднятия напряжения до 3.05V она увеличилась до 970MHz. Память может стабильно работать на 1000, но только при хорошем обдуве, иначе после 2ого прогона в тесте RagTroll из 3DMark03 появляются мелкие артефакты.

В качестве теста я решил использовать 3DMark05, т.к. он меньше всего зависит от процессора, а он у меня не самый продвинутый.

Тестовая система:
Athlon XP Thorton 2200+@2800+ (13.5x166=2250)
EPoX 8RDA3I rev2.1 nForce 2 ultra 400
256MB + 512MB DDR266@333 2.5-3-3-7
Leadtek A400LE TDH 6800LE 16x1, 6vp (410/930 и 410/970)
HPC 420W

3DMark05:
ЧастотыScoreTest 1Test 2Test 3
410/930506819.015.927.6
410/970516219.316.228.1


Я считаю прирост в 05 марке почти 100 очков очень неплохим.

Данный мод был опробован на картах Leadtek 6800LE (Я и S_A_V) и Gainward 6800LE (ZETT). В принципе он подходит для любой референсной 6800 (LE) при условии совпадения дизайна. У меня с ZETTом немного не совпали исходные значения и все, а с S_A_V все совпадает, т.к. карта одного производителя. Ну я думаю посчитать и померить вы сами в состоянии, просто иначе даже нет смысла пробовать сделать этот мод.

Хочу сказать спасибо ZETTу, за то, что он нашел данный материал и показал его мне, а также спасибо S_A_V, за то что опробовал данный мод и предоставил сведения о зависимости напряжения от резистора.

Статья была написана с помощью этого материала:
http://img216.echo.cx/my.php?image=vmemmod16ir.jpg
http://xtremesystems.org/forums/showthread.php?t=62651

В планах статья о Vgpu.

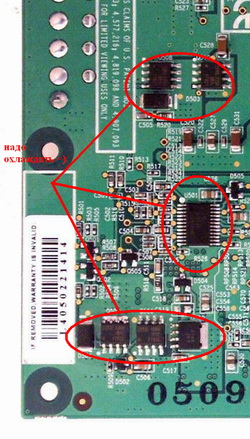

PS: позаботьтесь об охлаждении карты, греются не только чип и память, но и вот эти элементы:
