Вольтмоддинг GeForce 2 MX 400

20 мая 2005, пятница 23:11
Вольтмоддинг GeForce 2 MX 400. Автор - @LF.

Недавно я открыл свою коробку из под материнки и обнаружил там свою старую карточку Microstar MS8826 GeForce 2 MX 400. Решив, что ей еще рано на пенсию я сделал ей вольтмод. Но сначала disclaimer, который похоже будет сопровождать многие мои статьи.

Disclaimer

В данной статье описана модификация, проверенная мною и 100% работающая на моей карте. Но никто не может дать гарантий, что у вас все пройдет также удачно. Любые проблемы означают вашу ошибку на каком либо из этапов модификации. Поэтому ни автор, ни сайт, на котором выложена данная статья, не несут ответвенности за любой ущерб, причиненный в процессе данной модификации.

Вольтмоддинг отменяет гарантийные обязательства.

Исходя из вышеизложенного, подумайте еще раз и приступайте к модификации только при соблюдении всех пунктов:
вы четко представляете себе, что будете делать, и зачем вы будете это делать
вы умеете делать тонкую работу паяльником
вас не пугает потеря гарантии
вы выжали максимум из своего компьютера, но хотите большего и другие методы разгона исчерпаны.

Конечно это формальность, но все же...

Моя карта GeForce 2 MX 400 представляет из себя GPU NV11 и 64MB 128bit SDR память со временем доступа 6нс. Базовыми частотами, зашитыми производителем, являются 200MHz по чипу и 166MHz по памяти. Макимальные стабильные частоты без модификаций – 235/210. Ну что ж... Попробуем выжать из нее побольше.
Для начала прикинем что нам понадобится:
- мультиметр
- резисторы, несколько шт. для выбора оптимального.
- паяльник
- провода
- пинцет (желателен, но необязателен)
- ну и сама карта.

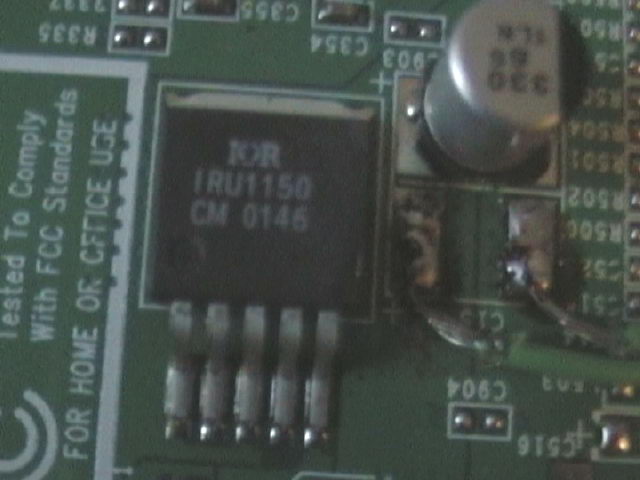

На данной карте установлен контроллер питания ядра IRU1150 (5ти контактный).

Вот его типовая схема включения:


Vout=Vref*(1+R2/R1)+Iadj*R2

Для повышения напряжения достаточно уменьшить сопротивление R1. Это можно сделать, припаяв добавочное сопротивление параллельно к R1. Мониторинг напряжения производится на ноге 3 (Vout, вполне логично ).
На картах GeForce 2 MX 400 от разных производителей устанавливаются разные контроллеры (3х или 5ти контактные), но их включение, как правило, аналогично и надо просто в datasheet контроллера посмотреть, какие ноги являются Vsense и Adj и паяться между ними.

Ну теперь перейдем конкретно к нашей карте.
Сопротивления R1 и R2 на моей карте находятся рядом со контроллером и помечены как R115 и R116 соответственно. R1=110.9 Ом, R2=67 Ом , выходное напряжение 2.02V (у вас могут быть другими).
Как я уже говорил, нужно паять параллельно к R1 сопротивление, исходя из данной формулы. Удобнее всего паяться к ножкам контроллера 1 (Vsense) и 2 (Adj).
Первым делом я припаял провод к точке мониторинга (3я нога - Vout). Так удобнее считывать напряжение:


Паять сопротивление я решил не напрямую к контроллеру, а на проводах вывести его на верхнюю сторону платы, так удобней:


Далее следует самое сложное, выбор сопротивления. Я решил для начала попробовать 470 Ом:


Вот так выглядит окончательный результат:


через дырку провода уходят на другую сторону...


вылазиют (между красными проводами впаяно сопротивление, зеленый - мониторинг):


общий вид:


Уффф. Запаяли. Вставляем в комп, минус мультиметра втыкаем в молекс на землю (черный провод), плюс – на мониторинг. В итоге получается 2.21V и стабильные частоты 255/210. Неплохо. Далее я заменил сопротивление на 220 Ом, напряжение увеличилось до 2.42V, частоты до 260/210.

К сожалению память карт этой серии питается непосредственно от слота AGP и ее вольтмод невозможен. Но можно увеличить напряжение на самом слоте и тем самым немного помочь памяти.

Но самое главное. Как дела с производительностью?

3DMark03:
до вольтмода (235/210) – 210
после (260/211) – 211
смешно, правда??
3DMark2001SE:
до вольтмода (235/210) – 3678
после (260/211) – 3732

Как видим, немного дает столь экстремальный разгон.

В написании данной заметки использовался материал с сайта www.overclockers.ru и переделанный disclaimer www.modlabs.net
