Разгон маршрутизатора Asus RX3041
В этой статье описано, как разогнать процессор роутера Asus RX3041. Данная модификация должна повысить скорость LAN to WAN этого роутера.
<br/><br/> Начнем с того, что модификацию я проводил на одном единственном экземпляре этого роутера, и у меня есть подозрения, что данная модификация может подойти не всем. Как минимум существует две аппаратных реализаций этого роутера. В данном случае рассматривается версия с припиской /g, то есть на обратной стороне роутера, на этикетке будет написано, что данная модель роутера называется RX3041/g.
<br/><br/> Для начала потребуется открыть корпус роутера, для этого придется отвернуть 4 винтика, 2-а из них находиться под ножкой, (с помощью которой его можно ставить в вертикальное положение) 2-а других под резиновыми ножками, на противоположной сторон...
В этой статье описано, как разогнать процессор роутера Asus RX3041. Данная модификация должна повысить скорость LAN to WAN этого роутера.
Начнем с того, что модификацию я проводил на одном единственном экземпляре этого роутера, и у меня есть подозрения, что данная модификация может подойти не всем. Как минимум существует две аппаратных реализаций этого роутера. В данном случае рассматривается версия с припиской /g, то есть на обратной стороне роутера, на этикетке будет написано, что данная модель роутера называется RX3041/g.
Для начала потребуется открыть корпус роутера, для этого придется отвернуть 4 винтика, 2-а из них находиться под ножкой, (с помощью которой его можно ставить в вертикальное положение) 2-а других под резиновыми ножками, на противоположной стороне корпуса.

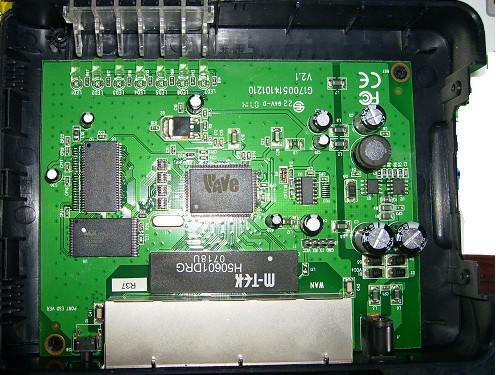

Плата Asus RX3041/g
После этого становиться доступна плата, на этом этапе стоит удостовериться, что ваш роутер сделан на той же плате.
Процессор Wave WP3221
В центре платы находиться процессор WP3221. Как ни странно, но datasheet на этот чип найти не удалось. Но изучив другие роутеры основанные на этом же процессоре, я пришёл к выводу, что максимальная его частота 175Мгц против 150Мгц в Asus RX3041.
Обратная сторона платы Asus RX3041/g
Обследовав плату, на обратной ее стороне можно обнаружить интересную, с точки зрения разгона, маркировку.
Переключатели
Эта маркировка, как бы намекает. Что для получения частоты 175Мгц, нужно всего лишь пересадить сопротивление R56 на пустующее место R53. Сначала у меня были подозрения, что одной аппаратной модификации будет недостаточно, но все же я рискнул попробовать. И на мое удивление скорость роутера действительно возросла, правда незначительно прирост составил примерно 10-15%. Что это значит на практике, до модификации скорость LAN to WAN колебалась где то в районе 65-70Mbit после 75-85Mbit.
Ну и конечно же, не стоит забывать, что после такой модификации, процессор роутера будет нагреваться сильнее, и потребует дополнительного охлаждения. Я для этого использовал небольшой радиатор, приклеенный на него теплопроводным клеем.
