Обзор и разгон Palit 7600 GS ddr2

для раздела Блоги
Введение

Была середина октября, когда я приобрёл себе Palit 7600 Gs DDR2, она досталась без комплекта, т.к она б\у, первый её осмотр не привёл ни к чему удивительному, карта из красного текстолита с чипами памяти почти неизвестного производителя Elpida, я долго думал делать ли ей вольтмод или нет, т.к для 12 конвейерного чипа явно мало 128 bit шины и 800 МГц памяти, к тому же как выяснилось память уже разогнана производителем, и надежд на удачный разгон не возникало


Первая проба разгона Palit 7600 GS

После апгрейда своей старой 6800 LE у меня остался Zalman VF700 CU, я даже не стал проверять стандартную систему охлаждения, и сразу же установил его на карту. Карта оказалась очень холодной (чип), что очень меня обрадовало (т. к на чип можно поднять напряжение гораздо выше номинального), но остался один аспект при этом, всё упирается в память, без хорошего разгона памяти грош цена разгону графического процессора). Напомним у Palit 7600 GS на графический процессор подаётся напряжение в 2D 1,15V в 3D 1,17V на память подаётся напряжение 2,0 V(что завышено от номинала на 0,2V), первый предел частот был определён они составляли 510\510\510\946 со стандартных 450\450\450\800, после введения дельты -90 разгон составил 600\510\600\946, после чего было решено провести тесты в бэнчмарках FuturMark
Тестовый стенд
S939 Athlon 64 3000+ Venice E6@2800 MHZ 1.65V Zalman CPU 7000B CU
Epox 9NPA+Ultra, S939 nforce 4 Ultra
2*512 Samsung UCCC DDR400 2,5-3-3-6 1T
Chieftec CFT500W
Монитор Samsung 795MB (17"CRT)
Операционная система и драйверы:
•Windows XP Pro Service Pack 2
•DirectX 9.0c (Feb2006)
•nForce4 driver v6.86
•NVIDIA ForceWare v91.31
Настройки драйвера NVIDIA ForceWare:
•Intellisample Settings: High Quality
•Trilinear Optimization: Off
•Anisotropic mip filter optimization: Off
•Anisotropic sample filter optimization: Off
•VSync: Always Off
Бэнчмарки
3DMark06 v1.0.2 – 1280x1024, NoAA/NoAF
3DMark05 v1.2.0 – 1024x768, NoAA/NoAF
3DMark03 v3.6.0 – 1024x768, NoAA/NoAF

В итоге результаты были таковыми
3DMark06 - 2749
3DMark05 - 5000
3DMark03 - 11048
утишало лишь одно, что эта карта оказалась чуть быстрее, чем 6800 LE
потом тестирование видеокарты отложилось на долгие 2 месяца

Вольтмод 7600 GS

Одним прекрасным утром я решился протестировать, на что же способна моя видеокарта. Так как было в лом ехать за переменными резисторами я решил сделать карандашный мод

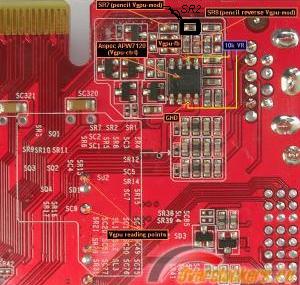

Вольтмод на этой карте может быть выполнен как с использованием переменных резисторов, так и при помощи карандаша. Отдельный вольтмод Vddq не требуется (Vdd = Vddq). В качестве контроллеров напряжений на GPU и памяти используются две микросхемы Anpec APW7120 , расположенные на обратной стороне карты. Контроллер Vgpu с правой стороны, а Vmem с левой.
Вольтмод GPU:
По умолчанию напряжение на GPU составляет 1.15V в 2D-режиме и 1.17V в 3D-режиме. . Для мониторинга можно использовать ноги одного из трех конденсаторов цепи питания GPU (например, CP6/CA6).
Карандашный вольтмод GPU: для повышения напряжения на GPU нужно закрасить резистор SR2. Проверить полученное после закрашивания сопротивление можно по этой таблице:


Вольтмод 7600 GS

Rfb(gpu)Vgpu/3D
5651.17V
5001.34V
4721.41V
4391.51V
4101.62V
3901.72V

Обратный вольтмод GPU: закрасить карандашом резистор SR8.
Вольтмод памяти: для повышения напряжения на памяти нужно закрасить резистор SR30.Для мониторинга можно использовать ноги одного из двух конденсаторов цепи питания памяти (CP1/CA1 или CP3/CA3). Проверить полученное после закрашивания сопротивление можно по этой таблице:

Rfb(mem)Vmem
3232.01V
3102.10V
3002.16V
2812.30V

Обратный вольтмод памяти: закрасить карандашом резистор SR37
Первым делом я решил проверить, на сколько заработает память, нарисовав сопротивление 310 Ом я получил 2,10 V на память,, и сразу принялся за тестирование итого рабочая частота памяти составила 1008 МГц, с азартом я нарисовал сопротивление 300 Ом напряжение на памяти возросло на 2,16 V я получил рабочую частоту памяти 1054 МГц, я думал, что такой частоты мне хватит на проведение тестов и принялся за увеличение частоты графического процессора, подняв напряжение на графическом процессоре до 1,51 V я получил 752\642\752(дельта была уменьшена до -105), после получения таких частот я решил остановиться на разгоне так как для моих нужд вполне хватало таких частот
результаты тестов были такими
3DMark03 - 12414
3DMark05 - 5768
3DMark 06 - 3022
после получения этих результатов я решил сверить свои результаты с результатами первого места на overclockers.ru
результаты меня удивили, в 03 марке мой результат был выше результата 1 место, а в 05 марке я отставал всего лишь на 266 очков, тут меня и потянуло побить эти результаты

Вольтмод Palit 7600 GS часть 2

Для улучшения результатов я принялся опять за память, нарисовав сопротивление 281 Ом, я получил 2,3 V на память и разгон её составил 1098 МГц!!!!!. C азартом я повысил напряжение на памяти до 2,4 V надеясь на улучшение разгонного потенциала, но чудо не произошло память стала разгоняться только на 1092 МГц, найдя разгонный потенциал памяти, я принялся на графический процессор, поскольку многие не рекомендуют подавать на карту напряжения свыше, чем 1,6 V на воздухе, я собрал обдувающую установку, собранную из 4 вентиляторов 80*80 и открыл дверь на балконе, в итоге подав напряжение 1,65 V я получил стабильные 802\693\802 и при таких частотах провёл серию бенчмарков, результаты меня крайне обрадовали.
3DMark03 - 12721
3DMark05 - 6107
3DMark 06 - 3333
Казалось, рекорд уже взят, но всё равно в душе доносилось, давай ещё, и я принялся дальше. Первым делом было решено переустановить ОС, дальше был отредактирован реестр, и настроил Windows под бенчинг, потом было решено проверить память при обдуве от 4 вентиляторов, и разгон памяти увеличился ещё на 8MHZ в итоге рабочая частота памяти составила 1106 МГц
и вновь провёл серию бенчмарков
3DMark03 - 13184
3DMark05 - 6157
3DMark 06 - 3400
Казалось бы, всё, с вольтмодом я закончил, на потом я вспомнил на частоте графического чипа 810 МГц появляются фризы. А значит, дельта с разгоном уменьшается, было принято решение прошить дельту -128, после прошивки и предварительной проверки чип заработал на 820 МГц, не дожидаясь окончания бенчмарка, открыв балкон я принялся за включение 4 вентиляторов, и каким то образом произошло короткое замыкание в результате этого, сгорел мой основной винчестер Seagate 250, и тестирование отложилось на 4 дня, через 4 дня я нашел у себя старый IBM DPTA 13,6 Гб и вновь принялся за бенчинг, увеличив напряжение на графический процессор до 1,74 V, я получил стабильные 828\702\828\1106 МГц, на такой частоте проходил
3DMark05-6215
848\721\848\1106 МГц, на такой частоте проходил
3DMark06-3436
843\716\843\1106 MГц, на такой частоте проходил
3DMark03 - 13298
Эти результаты являются рекордными на 7600 GS ddr2,

http://service.futuremark.com/compare?2k3=5173188
http://service.futuremark.com/compare?3dm06=1057446
http://service.futuremark.com/compare?2k1=9130805
на 05 ссылку предоставить не могу так как, патча 1.3.0 нет

Заключение

Сравнивая статистику на Overclockers.ru я увидел лучшие результаты на 7300 GT ddr2, и результат оказался выше, чем у моей 7600 GS ddr2, ник этого чувака BRIDER, и результаты его таковы
03-14184
05-6225
06-3525
а разгон его составляет 918\1000 МГц при 1,88v на графическом процессоре, и теперь моя цель обойти и эти результаты, я нашел, у кого можно протестировать мою видеокарту на E6600@3400мгц. На месте я подам на свою карту 1,9V, и охота посмотреть какие будут результаты на E6600 + 7600 GS ddr2 @900\1106 МГц



обсуждение этого материала проходит здесь http://forums.overclockers.ru/viewtopic.php?t=180890
