Охлаждение Northbridge chipset или Zalman ZM-NB47J против Zalman ZM-NBF47
Любителям высокопроизводительных компьютеров, ценящих тишину в своем системном блоке, известно - одним из источников шума является кулер северного моста(особенно на nForce4),где чаще всего устанавливают маленькие вентиляторы с 5000-7000 об\мин. Выход-эффективное пассивное охлаждение. Одним из фаворитов в производстве систем пассивного охлаждения является фирма Zalman. Недавно в продаже появился их новый продукт для охлаждения северного моста- Zalman ZM-NBF47.

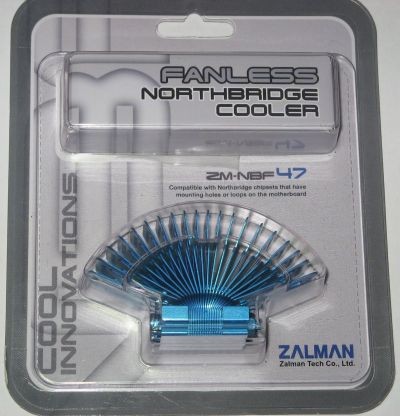

<br/><br/>Кулер упакован в небольшого размера блистер:
<br/><br/>
<br/><img src="//st.overclockers.ru/legacy/v1/87663.jpg" border="1" vspace="3">
<br/><br/>
<br/><br/>В комплект поставки входит:
<br/>1. Один радиатор ZM-NBF47
<br/>2. Один тюбик термопасты
<br/>3. Болты, Гайки, Связки, Крепление (По 2 шт.)
<br/>...
Любителям высокопроизводительных компьютеров, ценящих тишину в своем системном блоке, известно - одним из источников шума является кулер северного моста(особенно на nForce4),где чаще всего устанавливают маленькие вентиляторы с 5000-7000 об\мин. Выход-эффективное пассивное охлаждение. Одним из фаворитов в производстве систем пассивного охлаждения является фирма Zalman. Недавно в продаже появился их новый продукт для охлаждения северного моста- Zalman ZM-NBF47.
Кулер упакован в небольшого размера блистер:
В комплект поставки входит:
1. Один радиатор ZM-NBF47
2. Один тюбик термопасты
3. Болты, Гайки, Связки, Крепление (По 2 шт.)
4. Инструкция по эксплуатации на английском и корейском языках.
5. Наклейка "Zalman"
Конструкция кулера состоит из двадцати алюминиевых пластин стянутых у основания двумя болтами:
Основание прекрасно отполировано:
Для сравнения- основание Zalman ZM-NB47J:
Технические характеристики кулеров
С установкой не возникло никаких проблем,но на некоторых материнских платах у которых вокруг чипсета множество деталей или длинная видеокарта- придется поломать голову над установкой:
Конфигурация оборудования:
- Процессор: AMD Athlon64 3000+
- Материнская плата: Asus A8N5X
- HDD: 160 Gb SATA-II 300 Samsung 7200rpm 8Mb
- Оперативная память: 2*512 Hynix DT43 PC3200
- Блок питания: Power Man 350W ATX (20+4пин)(12cm вентилятор)
- Корпус: Miditower ASCOT 6AR/300
- Кулер: Thermaltake Big Typhoon
- WindowsXP Proffesional SP2
Во всех тестах использовалась термопаста "Zalman"
Тестирование проводилось на видеокарте Gigabyte GV- RX70P128D(Radeon X700PRO) работающей на частотах 400/425(850) в пассивном режиме и при обдуве двенадцатисантиметровым вентилятором при 900 об/мин.
Температура измерялась встроенным термодатчиком при помощи программы ATI Tray Tools b_820
Разогрев проводился при помощи 3D рендера этой же программы в течение 30 минут.
Корпус системного блока закрыт, все дополнительные системы охлаждения отключены.
Так выглядят кулера установленные на видеокарте
В пассивном режиме одинаковая температура связана с тем,что ATI Tray Tools не может показывать более высокие значения температуры ядра, но при этом видеокарта работала без сбоев.В режиме обдува дополнительным вентилятором выигрыш 4градуса-хороший результат.
Второе тестирование проводилось на северном мосте материнской платы. Температура измерялась при помощи термодатчика прибора UNI-T ut33c.
ЦП был разогнан до 2400 MHz(300*8) Частота системной шины составляла 300 MHz
Память работала но 200 MHz(2.5-3-3-7 1T) Частота HT-1200 MHz
Видеокарта gForce6800GS(500/600(1200))
Прогрев проводился при помощи утилиты SuperPi1.1e в течении 30 минут.
Корпус системного блока закрыт, все дополнительные системы охлаждения отключены.
Участники:
1.Zalman ZM-NBF47
2.Zalman ZM-NB47J
3.Кулер поставляемый вместе с материнской платой(5625об/мин)
4.Самодельный кулер Igloo (описанный мною ранее на персональной странице)
5.Самодельный кулер Igloo+ вентилятор 4X4работающий от 5В
Zalman ZM-NBF47 Проиграл активным кулерам, но лучший результат среди пассивных.Выигрыш 8 градусов у Zalman ZM-NB47J - отличный результат!
Выводы: Новый кулер Zalman ZM-NBF47 получился довольно удачным, хотя ему и не удается победить активные модели,но для любителей тишины это отличная находка. Что огорчает- так это завышенная цена-10.5$.
И на последок-так выглядит Zalman ZM-NBF47 в моем системном блоке:
PS:через два часа после проведения эксперементов видеокарта Gigabyte GV- RX70P128D с уже установленной родной системой охлаждения выключилась и больше не включилась...
