Кратенький обзорчик ASUS M2N DH rev1.02g
реклама
Эта материнская плата не просто дешевый эксклюзивный продукт для компьютерных энтузиастов. M2N DH – продукт концептуальный, флагман линейки "Digital Home" для процессоров AMD с разъёмом AM2
(кликните по картинке для увеличения)
M2N DH post
Платы из этой линейки предназначены для построения домашних медиа-центров.

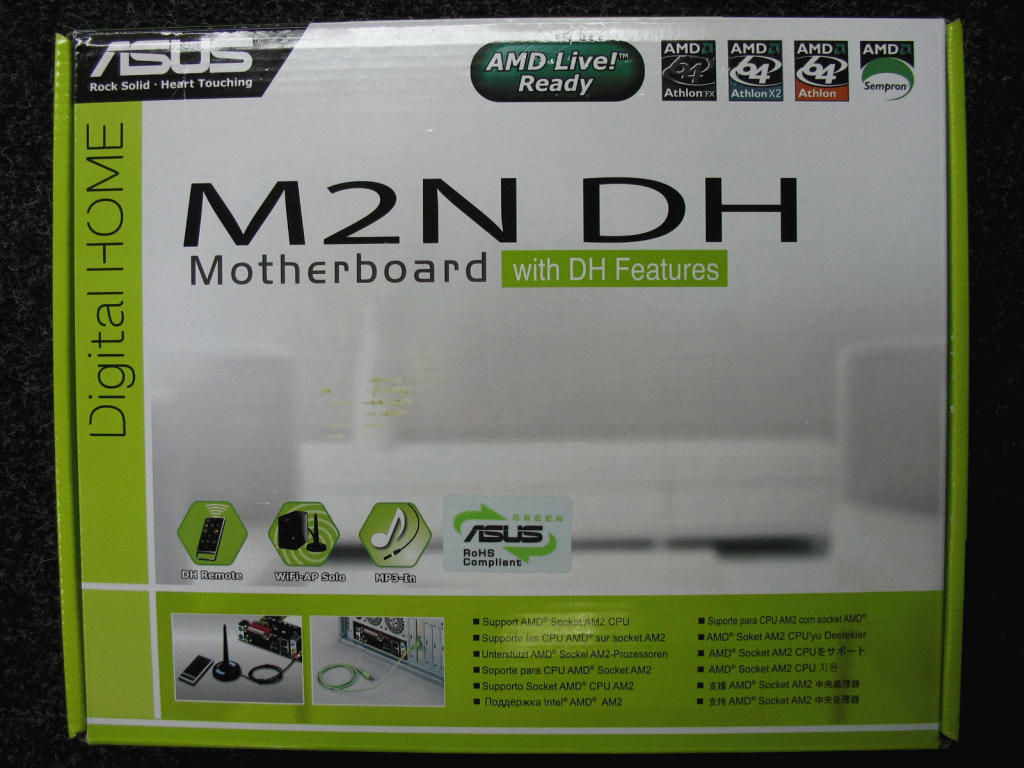

Pассмотрим саму упаковку (сори за коробку - грузчик Вася постарался =):
(кликните по картинке для увеличения)
Собснно сама коробка =))
На ней мы можем заметить наклеечку "RoHS Compliant", что гласит о придержке рекомендованным стандартам RoHS =) и ещё несколько других.

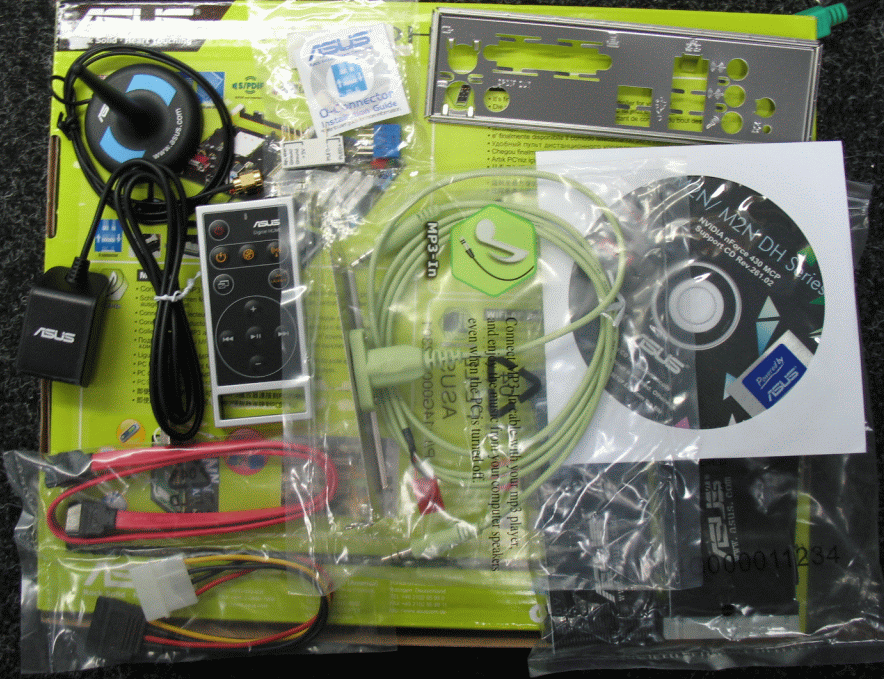

К плате прилагаются:
из кабелей
1х Floppy Cable
1x IDE UDMA 133/100/66 Cable
1x SATA Cable
1x SATA power cable
Аксессуары:
I/O Shield
Q-Connector Kit
DH Remote
DH Remote Receiver
Wi-Fi-AP Solo™ Antenna
MP3-In module
(кликните по картинке для увеличения)
Комплектация
CD диск с дровами
и документация с мануалами к DH Remote и WiFi-AP Solo
(кликните по картинке для увеличения)
Книжки
Напомню характеристики платы:
ASUS M2N DH
Гнездо процессора
Socket AM2 (Поддержка типов процессоров Athlon64/X2/FX/Sempron64
Поддержка Cool 'n' Quiet и AMD Live!)
HyperTransport до 2000MT/s.
Чипсет nVIDIA nForce 6100-430, AMD Hammer
1xPCI Express x16,
2xPCI Express x1,
3xPCI (rev2.2)
Количество слотов для памяти
4x 240pin DDR2 DIMM
Тип поддерживаемой памяти DDR2 400/533/667/800
Max объем оперативной памяти,(Гб) 4 (в ОС x64 8 Гб)
1х Floppy disk drive connector
1х IDE connetcor for two devices (Поддержка UDMA/66/100/133 )
4x SATA II Connectors (3GB/s) SATA Raid (0, 1, 0+1, 5, Jbod)
вентиляторы:
1х CPU fan; 1x Chassis fan; 1x Power fan connectors
1x COM port connector (на м\плате)
Сеть nVLAN 10/100/1000 Мбит/с.
Звук SoundMax HD Audio 6-ch
1x S/PDIF Out Connector
1x PS/2 клавиатура,
1x PS/2 мышь,
8x USB2.0 (4 внешних; 4 внутри)
1x Parallel port
1x RJ-45
Формат платы ATX (30.5cm x 20.6cm)
Питание 20+4pin + 4 pin(12v)
собснно сама задняя панель:
(кликните по картинке для увеличения)
Задняя панель
Отметчу, что из списка портов пропал COM, остался лишь один LPT. Аналоговых звуковых разъемов три, выведен так же один S/PDIF . 2 порта PS/2, 4x USB и Сеть.
Материнская плата выполнена в стандартном форм-факторе ATX и снабжена двумя разъемами питания – 24-контактным и 4-контактным, никаких вариаций на эту тему разработчики не делали.
Одна из особенностей, которая понравилась, так это то что, вместо ставших уже привычными расцвеченных штырьков инженеры ASUS применили иной подход. В комплекте с платой идет набор переходников, на которых подписаны все контакты. При сборке компьютера необходимо сначала подключить все провода от светодиодов и кнопок к переходникам, а потом просто вставить переходники на место.
Стоит отметить на неудобство подключения\отключения 24контактного разъёма питания. Его как не удобно подключать, так и отключать, особенно если в плату уже установлена видеокарта. Но даже без видеокарты смущает близкое расположение WiFi карточки.
(кликните по картинке для увеличения)
M2N DH top
Как вы могли заметить плата светло коричневого цвета (точнее цвета детской неожиданности )
(кликните по картинке для увеличения)
Сзади
Специально для криворуких сзади есть защитная рамка\плата (хотя некотрым кадрам она не поможет )
Продолжим. Звук реализован с помощью кодека Analog Devices AD1988A:
(кликните по картинке для увеличения)
Analog Devices
Со звуковым кодеком связана забавная функция, получившая название "MP3 In". На плате имеется специальный внутренний разъем, к которому необходимо подключить планку с аналоговым разъемом типа "jack" (идет в комплекте). Через удлинитель к планке подключается любое устройство с линейным выходом, например, MP3-плеер. Сигнал с входа MP3 In транслируется на линейный стереовыход платы автоматически, в том числе в режиме программного отключения (Soft-Off). Если к компьютеру, даже выключенному, подсоединить плеер, то звук будет выводиться на стационарные колонки, которые в данный момент подключены к компьютеру. Данная функция выручит пользователя, если его колонки не имеют дополнительного звукового входа – не придется отключать их от компьютера и подключать к плееру.
Контроллер FireWire, как правило, имеется у всех дорогостоящих плат, ASUS M2N DH не стала исключением, его попросту нет :
(кликните по картинке для увеличения)
FireWire
отдельно хочется отметить об Asus Digital Home:
в плате "встроена" Wi-Fi сетевая карточка:
(кликните по картинке для увеличения)
Realtek RTL 8187
Модуль беспроводной связи Wi-Fi, установленный на M2N DH, базируется на контроллере Realtek:
(кликните по картинке для увеличения)
Realtek RTL 8187
Вот что обещает нам сам ASUS:
Asus WiFi-AP Solo
- 54 Mbps IEEE 802.11 g обратносовместимый с 11 Mbps IEEE 802.11 b
рабочие режимы:
- Access point mode
- Station mode: Infrastructure mode or Ad-Hoc mode
так же улыбнул пультик с 3v батарейкой (такой же как и на м/п)
и его функции:
- power
- Quick Power
- Noise off
- EZ WiFi
- AP Launch
- Full Screen
- Media Control Zone
Digital Home: строим развлекательный медиа-центр
Идея, лежащая в основе концепции "Digital Home", заключается в том, что компьютеры и другие электронные устройства позволят современному человеку получить беспрепятственный доступ к любым информационным и развлекательным услугам, не выходя из дома и даже не вставая с любимого дивана. Телевидение, видео, музыка, фотографии, Интернет, компьютерные игры, общение – эти и другие виды развлечений должны быть организованы просто и интуитивно.
Да, для идеальной реализации данной концепции потребуется еще много усилий разработчиков, еще хватает проблем с совместимостью, доступностью, быстродействием, стоимостью существующих устройств. Не разработана общепринятая схема организации цифрового дома, отсутствуют какие-либо серьезные стандарты в этой области. Однако каждый из нас, пользователей ПК, хотя бы частично приобщился к концепции цифрового дома: мы храним на компьютере фотографии, видео и другую личную информацию, содержим коллекцию фильмов и музыки, активно пользуемся Интернет. Выпуская все новые продукты, производители компьютерной и электронной техники стараются заинтересовать нас, подсказать новые способы интеграции и применения устройств и программного обеспечения, упростить получение желаемого результата – легкого и простого времяпрепровождения.
Одной из популярных схем организации домашней цифровой системы развлечений является централизованная электронно-компьютерная сеть, управляемая мощным и многофункциональным настольным компьютером. Причем работать с ним можно не только традиционным способом, пользуясь монитором, клавиатурой и мышью, но и удаленно, получая доступ к хранящимся на нем данным для трансляции их на устройства отображения, копирования на сменные носители, приема и передачи по сети и т.д. Другими словами, домашний медиа-центр служит одновременно домашним рабочим местом, игровой станцией, шлюзом для выхода в глобальные и локальные сети, хранилищем всех развлекательных и рабочих данных, центром коммутации различных устройств и источником трансляции мультимедиа-контента – видео и музыки.
Построить такую машину можно и на базе стандартного ПК. Потребуется только, чтобы он удовлетворял следующим критериям:
• имел эффектный и стильный внешний вид;
• обеспечивал высокую вычислительную мощность;
• поддерживал 3D-графику;
• имел обширное дисковое пространство, обеспечивал защиту данных;
• поддерживал различные интерфейсы и шины, имел большое количество портов;
• имел развитые коммуникационные возможности, поддерживал проводные и беспроводные сети;
• обладал мультимедийными функциями – воспроизводил качественный звук и видеоряд, допускал подключение многоканальной акустики и телевизоров нового поколения;
• работал бесшумно;
• быстрое включался и выключался, имел возможность выполнять часть функций в выключенном состоянии;
• допускал возможность дистанционного управления.
Выполнение большинства перечисленных пунктов напрямую зависит от материнской платы. Именно она отвечает за поддержку современных процессоров, видеокарт, модулей памяти и жестких дисков, на ней расположены и к ней подключаются контроллеры шин и интерфейсов, без ее поддержки невозможно автоматическое управление системой охлаждения. Поэтому при построении домашнего медиа-центра к выбору материнской платы следует отнестись как можно серьезнее.
итак, пульт ДУ, ИК-приемник с интерфейсом USB.
Небольшой приемник подключается к одному из двух портов USB (они помечены специальной наклейкой, на эти порты напряжение подается в режиме Soft-Off) и закрепляется снаружи при помощи липучки.
Миниатюрный пульт ДУ выполняет две функции – запуск и управление программами и переключение ПК между несколькими режимами работы. Начнем с последнего. С помощью пульта можно включить:
• "тихий" режим: обороты всех вентиляторов максимально понижены; режим пригодится, например, для просмотра видео;
• режим беспроводного маршрутизатора и точки доступа: останавливаются все вентиляторы, экран гасится, а модуль Wi-Fi остается работать;
• режим Standby: компьютер переходит в состояние "Suspend to RAM" и возвращается обратно в течение 2-3 секунд
теперь рассмотрим БИОС (который был сразу заменён на последний оффициальный - с 0201 на 0501).
во-первых отмечу очень скуднуе настройки. А именно повышение Вольтажа на что либо, будь то память, процессор или что-то другое(которых и нет вовсе)
На рассматриваемой плате ASUS я обнаружил типичный для плат серии M2N BIOS фирмы AMI, содержащий несколько полезных дополнительных функций.
(кликните по картинке для увеличения)
Среди них:
• EZ-Flash 2: возможность сохранять и загружать прошивку c дискеты или жесткого диска, не пользуясь дополнительным программным обеспечением.
• O.C. Profile: возможность сохранить и восстановить в BIOS до двух наборов настроек.
Обилие пунктиков по настройке таймингов памяти порадовало:
(кликните по картинке для увеличения)
Тайминги памяти
Можно изменить
частоту памяти: 400/533/667/800
Cas Latency: от 3.0 до 6.0 с шагом 1.0
TRCD: от 3 до 6 с шагом 1
TRP: от 3 до 6 с шагом 1
TRAS: от 5 до 18 с шагом 1
Command Timing (CR) 1T и 2T
так же при выставлении параметра MCT Timing mode в положение Manual доступны ещё пару таймингов:
TRRD: 2T - 5T (С шагом 1)
TRC: 11T - 25T (С шагом 1)
Хочеться отдельно отметить, что мне не удалось выставить значение Command Timing (CR) с параметром 1Т - плата после ребута не реагировала, приходилось очищать Биос =(
Так же плата позволяет просыпаться после "спячки" несколькими способами:
(кликните по картинке для увеличения)
Напряжение на ядро можно выставить
1,350v; 1,375v; 1,400v
На память
1,8 и 1,9 Вольт
не фонтан
напоследок немного резалтов тестов:
Система:
AMD Athlon64 3500+ (Orleans, 2200mhz)
сама М/П ASUS M2N DH rev1.02g
2х палки по 512Mb Transcend TS64MLQ64V8J (на чипах Хьюникса - HY5PS12821C)
hdd - SAMSUNG HD160JJ (160 Гб, 7200 RPM, SATA-II)
Видео: Leadtek WinFast PX7600 GT @ 562/1400
результаты:
3dMark 01: 20041
3dMark 03: 12441
3dMark 05: 5877
3dMark 06: 2916 (SM2.0 1323; HDR/SM3.0 1197)
ВинРар с многопоточностью:
(кликните по картинке для увеличения)
M2N DH winrarMP
и без:
(кликните по картинке для увеличения)
без МП
Выводы
Писать много не буду, т.к. тесты особо и не гонял.
Эта мат. плата подходит для не требовательного человека\оверклокера, который, скорее всего, чаще будет сидеть на диване и управлять с пультика Медиа плеером и т.п.
• Пульт управления ASUS Digital Home
• Wi-Fi всроенный контроллер (Realtek RTL 8187 wireless 802.11g)
• полезные функции: профили настроек, ASUS EZ Flash.
• функция RAID
• отличная цена - 96$ или 510грн (в зелёных выгоднее брать)
• не удобное "зажатое" расположение основного разъёма питания
• недочеты в компоновке;
• невысокий потенциал разгона для платы такого уровня (Я хоть разгон не приводил, но разгон на м/п с таким чипсетом видел и по-бОлее впечатляющий)
• бедная комплектация. (Напр. нет брекета на остальные USB разъёмы)
• Не способность держать Command Timing (CR) в значении 1T (проверено на GoodRam; PQI + тестовые Transcend)
Вопросы и предложения просьба обсуждать ТУТ
Благодарю фирму " Компьютерные Технологии" (Донецк) за предоставленную перефирию, включая саму м/п =)
использованные материалы:
Описание на английском на сайте ASUSа
Gigamark.com
попрошу особо не судить, запись первая, можно так сказать пробноя
да и места на ПС понты вообще
