Разгон P4 на Intel D865PERL - невозможное возможно
реклама
Зайдя в биос, вы не увидите настроек для разгона, таких как выбор частоты шины, регулирование напряжений. Но есть несколько настроек, которые очень помогут при разгоне платы.
Конфигурация стенда:
-Процессор Intel Pentium 4 2.8 (133 MHz*21) Все эксперименты производились с 133 MHz процесссорами, для процессоров с шиной 200 MHz принцип будет чуть другой, но не будет сильно отличаться. Но разгон будет точно не очень.
-Материнская плата Intel D865PERL (bios P21)
-Оперативная память Samsung PC3200U-30331-E0 2*512 Мб CL3 + Exsalibrus E3200256-I32M8EXF 2*256 Мб CL2.5
-Кулер Termaltake MiniTyphoon
-Видеокарта Nvidia Palit 6200
-Блок питания FSP 400 W PAF
-Жесткий диск WD800BB (80 Gb, IDE)
Программное обеспечение:
-Windows XP Pro SP2/Windows Vista Busines
-ClockGen 1.0.5.3
-Intel Linpack 10
-S&M 1.9.1b
Разгон состоит из двух стадий:
-Настройка BIOS
-Подъём частоты шины из ClockGen'a в операционной системе.
Начинаем с первого - с настроек биоса. Нас интересует только раздел Chipset Configuration с вкладки Advanced. И видим следующие настройки:
I SA Enable Bit [Enabled]
PCI Latency Timer [32]
>Burn-In Mode (раздел)
Extended Configuration [Default]
SDRAM Freqency [Auto]
CPC Override [Auto]
SDRAM Timing Control [Auto]
SDRAM RAS# Act. To Pre. [?]
SDRAM CAS# Latency [?]
SDRAM RAS# to CAS# delay [?]
SDRAM RAS# Precharge [?]
Часть настроек "серенькие", их менять нельзя.
В разделе Burn-In Mode видим боольшое предупреждение. Там же есть настройка, позволяющая поднять частоту процессора на 1-4% или опустить на 1-2% ( Host and I/O Burn-In Mode). Доступна она только после "соглашения" с предупреждением об опасности сжечь всё нафиг (ну интел как всегда на высоте)/ Настройку AGP/PCI Burn-In Mode лучше оставить в Default.
При первой попытке разгона из ClockGen'a я получил жесточайшее зависание при попытке поднять частоту с 133 до 135 МГц. Был заблокирован даже ресет. Однако опция Host and I/O Burn-In Mode позволяла разгонять до 138 МГц по шине без проблем. В чём загвостка? Биос нуждается в дополнительной настройке!
Дополнительная настройка биоса
Настройки ISA Enable Bit [Enabled] и PCI Latency Timer оставляем как есть, они для нас не очень важны.
Extended Configuration [Default] - переключаем в [User Defined], чтобы получить доступ к другим настройкам чипсета.
CPC Override [Auto] - очень важная настройка. По умолчании в [Auto], при этом этот режим предположительно включен в [Enabled]. В режиме [Auto] или [Enabled] эта настройка очень сильно препятствует разгону! Переводим в режим [Disabled]
SDRAM Freqency [Auto] - переводим в режим 333 или 266 МГц для большей стабильности . Следите, чтобы при разгоне частота памяти не превышала 205 МГц - начнутся глюки.
SDRAM Timing Control [Auto] - переводим в режим [User Defined], чтобы получить доступ к настройкам таймингов
SDRAM RAS# Act. To Pre. [?] - выбираем сначала значение 7- 8, в дальнейшем возможно удастся опустить (если будет запас по стабильности).
SDRAM CAS# Latency [?] - при разгоне наиболее стабильное значение 2.5, при других значениях начинаются глюки, даже в расслабляющих значениях.
[b]SDRAM RAS# to CAS# delay [?] и
SDRAM RAS# Precharge [?] - выбираем сначала значение 3- 4.

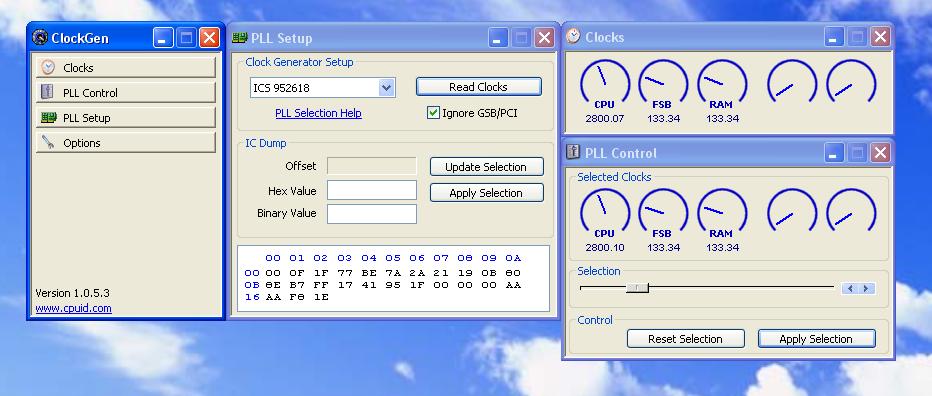

Настройка биоса закончена. Теперь переходим к следующему этапу - к разгону по шине с помощью программы ClockGen. Но прежде нам надо узнать маркировку микросхемы PLL - тактового генератора и указать её в программе, иначе ClockGen не сможет разогнать процессор. Микросхема находится над AGP слотом, маркировка ICS 952618. Теперь запускаем ClockGen, щелкаем PLL Setup>Clock Generator Setup - ICS952618>Read Clocks. Далее щелкаем PLL Control и разгоняем . Всё должно выглядить приблизительно так:
Не забываем проверять стабильность. Я рекомендую тестировать память программой S&M, а процессор Linpack 10.
Насчет делителя памяти - разница между делителем 266 и 333 при одинаковой шине разницы почти нет:
Частота памяти 166 МГц, шина 166 МГц
Частота памяти 208 ГГц, шины 166 МГц
На постоянку у меня получилось 3500 МГц. Максимально сколько смог снять - 4 ГГц:
Неплохо, да?
Timo92 ака Тимофей Скворцов, обсуждение и критика тут
