2004 - RadeOn9550
2004 год. У меня, наконец, появились деньги и… желание потратить их с умом. Была поставлена цель собрать максимально стабильную и производительную платформу за наличные деньги. В конце концов, ставка была сделана на Socket A систему и ATI. Почему? Увидите дальше.
<br/>Итак, были куплены следующие комплектующие: AMD Sempron 2200+, MSI KT6V-LSR на VIA KT600, 2 планки Samsung на чипах TCCD по 256Мб, PC-Cooler 38CuAl и БП Huntkey 400W. Выбор видеокарты, на удивление, не отнял много времени – я остановился на Radeon 9550. Просто в том ценовом диапазоне, на который я мог рассчитывать, конкуренции этой карте со стороны nVidia не было – ATI смогла выпустить чип, который обладал выдающейся для своей цены скоростью, качеством и... как это ни курьёзно звучит, ценой. Да, за те 65 долларов, что я отдал...
2004 год. У меня, наконец, появились деньги и… желание потратить их с умом. Была поставлена цель собрать максимально стабильную и производительную платформу за наличные деньги. В конце концов, ставка была сделана на Socket A систему и ATI. Почему? Увидите дальше.
Итак, были куплены следующие комплектующие: AMD Sempron 2200+, MSI KT6V-LSR на VIA KT600, 2 планки Samsung на чипах TCCD по 256Мб, PC-Cooler 38CuAl и БП Huntkey 400W. Выбор видеокарты, на удивление, не отнял много времени – я остановился на Radeon 9550. Просто в том ценовом диапазоне, на который я мог рассчитывать, конкуренции этой карте со стороны nVidia не было – ATI смогла выпустить чип, который обладал выдающейся для своей цены скоростью, качеством и... как это ни курьёзно звучит, ценой. Да, за те 65 долларов, что я отдал за эту карту, я получил решение «экономного оверклокера», способное достичь частот middle-end карты 9600Pro. Вот её фотографии:
(кликните по картинке для увеличения)
front
(кликните по картинке для увеличения)

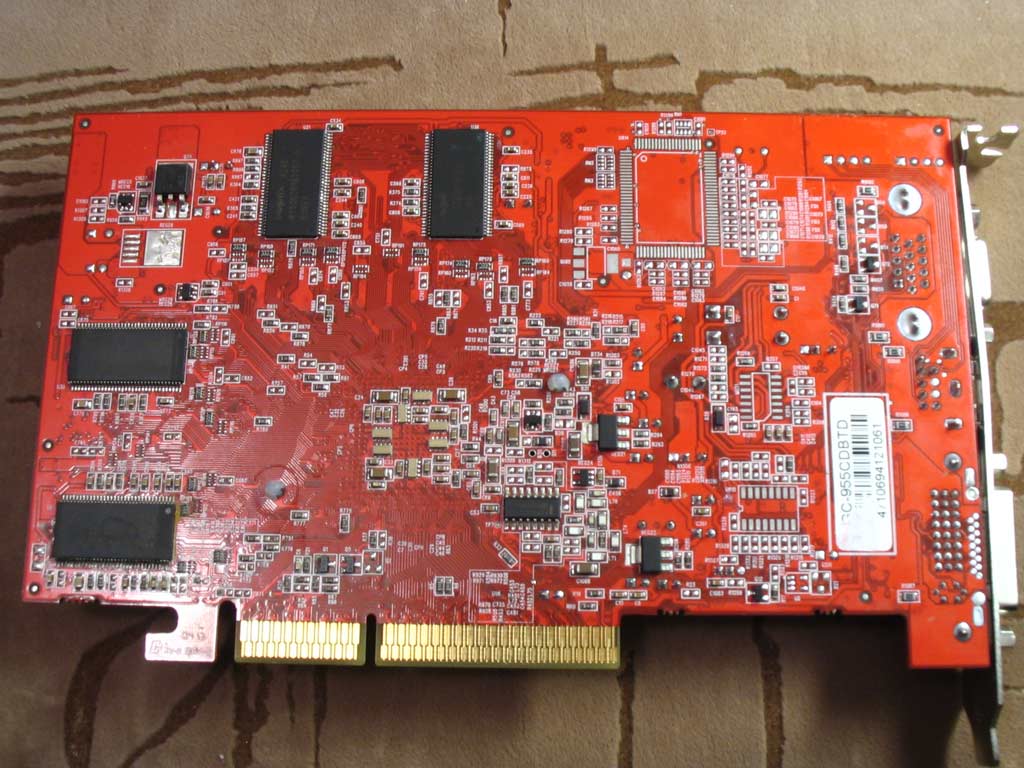

back9550
(кликните по картинке для увеличения)

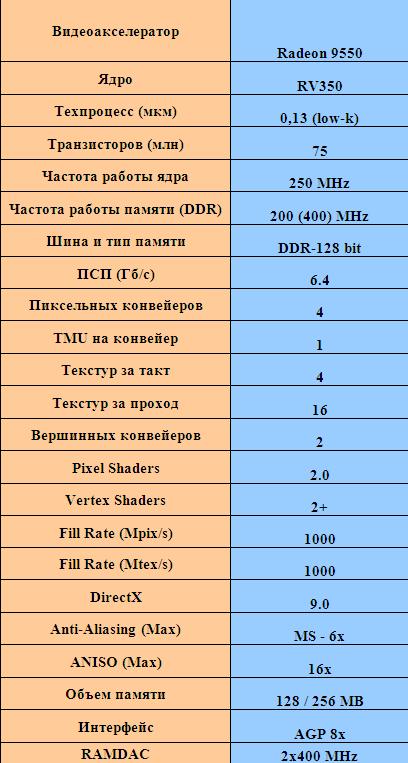

table9550
Карта основана на референсном дизайне платы и в ОЕМ-поставке вместе с ней шел диск с драйверами – бонусов мало, точнее их вообще не было, но ведь я их и не просил.
Лирика закончилась и начались тяжелые будни оверклокера. Материнская плата позволила разогнать процессор с 1494МГц (9х166) до 1935МГц (9х215), для достижения этого результата потребовалось поднять напряжение на ядре до 1,85В. Память работала в одноканальном режиме (для К7 в синхронном режиме этого достаточно) в режиме DDR430.
Настала пора меряться попугаями? Нет уж! Теперь поговорим про то, что позволит нам быть на ступеньку выше во всевозможных марках и играх – видеоплату. Родные частоты карты составили 250Mhz по ядру и 400Mhz по памяти. Данная видеокарта является младшей по отношению к Radeon 9600, единственное отличие – сниженные частоты GPU.
Исходя из того, что видеокарты на чипах RV350 (он и установлен на данной плате) производятся достаточно долго, можно смело предположить, что техпроцесс производства отлажен максимально.
(кликните по картинке для увеличения)
chip
Таким образом мысль об отборе чипов отдельно для “полноценных” Radeon 9600 и не прошедших тестирование на частотах 325Mhz - для Radeon 9550, кажется довольно сомнительной. Скорее всего, в БИОС карты просто зашиты пониженные частоты, а это позволяет надеяться на отличный разгон по ядру.
(кликните по картинке для увеличения)
memory

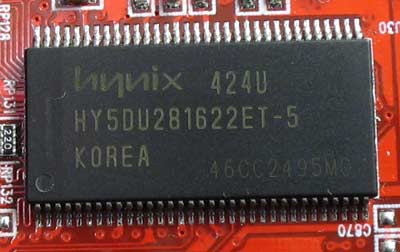

Память от Hynix со временем выборки 5,0нс не позоляет надеяться на заоблачные результаты, но грустить еще рано.
Тестирование и предварительная обкатка новых частот проводились в среде WindowsXP SP1, Catalyst 4.6, DirecctX 9.0c, c вышеуказанными комплектующими.
При разгоне программой Ati Tray Tools были достигнуты частоты 415/550,причем «мохнатый кубик» не выдавал артефактов на протяжении двух часов.
А вот и результаты тестов:
3D Mark 2003
250/400 - 2126
415/550 - 3192
3D Mark 2005
250/400 - 850
415/550 - 1285
Все тесты проводились трижды, результат усреднялся. Настройка драйверов и 3D Mark’ов – по умолчанию. Таблица LOD не применялась.
Ну что сказать – разгон имеет смысл, прирост налицо! Вложенные деньги окупились с лихвой.
Поисковики – отличная вещь, я наткнулся на инструкцию по переделке моей карты в 9600PRO, чем немедленно и воспользовался. Для этого было необходимо изменить ID-device и прошить BIOS от Radeon 9600pro. Так как моя подопытная не смогла в процессе разгона достичь частоты 600MHz по памяти как у Radeon 9600pro, я модифицировал BIOS Radeon 9600pro и прошил его с частотами 400/500MHz.
Для модификации Device-ID я использовал паяльник, прямые руки и пытливый мозг.
(кликните по картинке для увеличения)
Device-ID mod

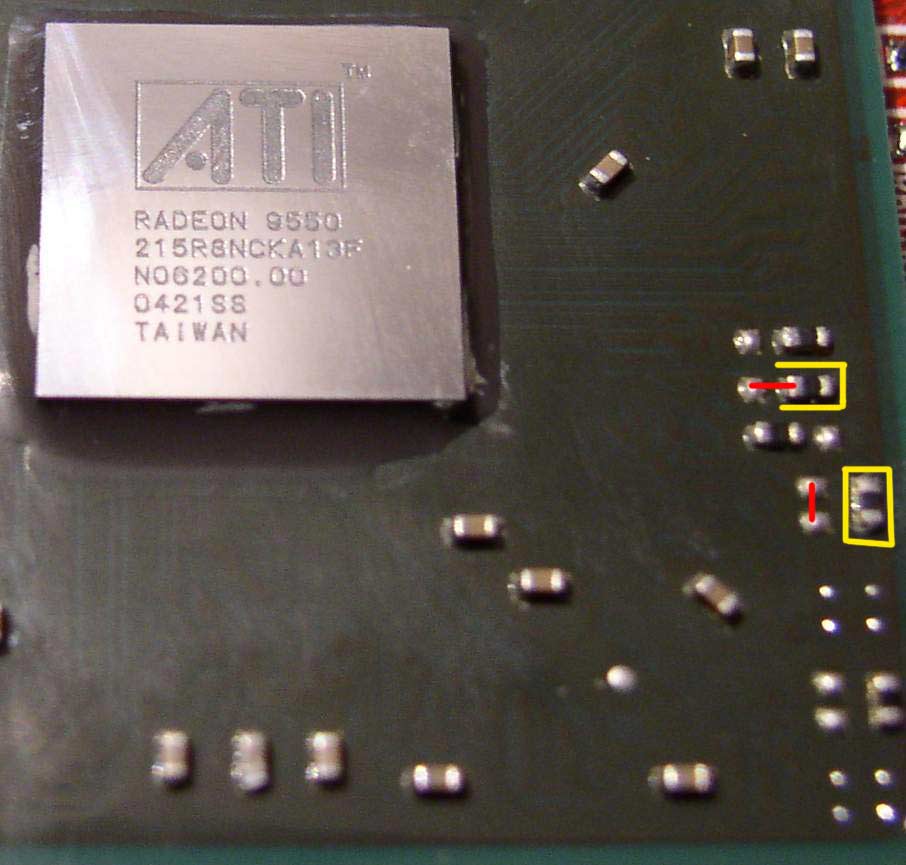

Вот схема перепайки резисторов (на фото резисторы обеспечивают ID-device 4153, что соответствует Radeon 9550). После завершения операции, я получил ID-device 4150, что соответствует Radeon 9600ХХ. Жёлтым выделены резисторы, которые необходимо перепаять. Красным показано их новое расположение.
На этой карте я сидел до появления доступных карт GF6xxx-серии. Я приобрел GigaByte6600, сменил процессор на Sempron 2800+, погнавшийся до 2400Мгц, а RadeOn был отдан в добрые руки за символичную сумму наличных. Расставаться с картой жутко не хотелось, но «се ля ви». Ведь в принципе, сам чип до сих пор актуален, несмотря на возраст – его вариациями стали X550, X600, X1050.
P.S. Основой для записи послужила статья с topmods.net - оттуда были взяты фотографии (на момент обладания картой не было фотоаппарата) и структура записи (зачем придумывать уже придуманное). Результаты действительно имели место быть.
Итак, были куплены следующие комплектующие: AMD Sempron 2200+, MSI KT6V-LSR на VIA KT600, 2 планки Samsung на чипах TCCD по 256Мб, PC-Cooler 38CuAl и БП Huntkey 400W. Выбор видеокарты, на удивление, не отнял много времени – я остановился на Radeon 9550. Просто в том ценовом диапазоне, на который я мог рассчитывать, конкуренции этой карте со стороны nVidia не было – ATI смогла выпустить чип, который обладал выдающейся для своей цены скоростью, качеством и... как это ни курьёзно звучит, ценой. Да, за те 65 долларов, что я отдал за эту карту, я получил решение «экономного оверклокера», способное достичь частот middle-end карты 9600Pro. Вот её фотографии:
(кликните по картинке для увеличения)
front
(кликните по картинке для увеличения)
back9550
(кликните по картинке для увеличения)
table9550
Карта основана на референсном дизайне платы и в ОЕМ-поставке вместе с ней шел диск с драйверами – бонусов мало, точнее их вообще не было, но ведь я их и не просил.
Лирика закончилась и начались тяжелые будни оверклокера. Материнская плата позволила разогнать процессор с 1494МГц (9х166) до 1935МГц (9х215), для достижения этого результата потребовалось поднять напряжение на ядре до 1,85В. Память работала в одноканальном режиме (для К7 в синхронном режиме этого достаточно) в режиме DDR430.
Настала пора меряться попугаями? Нет уж! Теперь поговорим про то, что позволит нам быть на ступеньку выше во всевозможных марках и играх – видеоплату. Родные частоты карты составили 250Mhz по ядру и 400Mhz по памяти. Данная видеокарта является младшей по отношению к Radeon 9600, единственное отличие – сниженные частоты GPU.
Исходя из того, что видеокарты на чипах RV350 (он и установлен на данной плате) производятся достаточно долго, можно смело предположить, что техпроцесс производства отлажен максимально.
(кликните по картинке для увеличения)
chip
Таким образом мысль об отборе чипов отдельно для “полноценных” Radeon 9600 и не прошедших тестирование на частотах 325Mhz - для Radeon 9550, кажется довольно сомнительной. Скорее всего, в БИОС карты просто зашиты пониженные частоты, а это позволяет надеяться на отличный разгон по ядру.
(кликните по картинке для увеличения)
memory
Память от Hynix со временем выборки 5,0нс не позоляет надеяться на заоблачные результаты, но грустить еще рано.
Тестирование и предварительная обкатка новых частот проводились в среде WindowsXP SP1, Catalyst 4.6, DirecctX 9.0c, c вышеуказанными комплектующими.
При разгоне программой Ati Tray Tools были достигнуты частоты 415/550,причем «мохнатый кубик» не выдавал артефактов на протяжении двух часов.
А вот и результаты тестов:
3D Mark 2003
250/400 - 2126
415/550 - 3192
3D Mark 2005
250/400 - 850
415/550 - 1285
Все тесты проводились трижды, результат усреднялся. Настройка драйверов и 3D Mark’ов – по умолчанию. Таблица LOD не применялась.
Ну что сказать – разгон имеет смысл, прирост налицо! Вложенные деньги окупились с лихвой.
Поисковики – отличная вещь, я наткнулся на инструкцию по переделке моей карты в 9600PRO, чем немедленно и воспользовался. Для этого было необходимо изменить ID-device и прошить BIOS от Radeon 9600pro. Так как моя подопытная не смогла в процессе разгона достичь частоты 600MHz по памяти как у Radeon 9600pro, я модифицировал BIOS Radeon 9600pro и прошил его с частотами 400/500MHz.
Для модификации Device-ID я использовал паяльник, прямые руки и пытливый мозг.
(кликните по картинке для увеличения)
Device-ID mod
Вот схема перепайки резисторов (на фото резисторы обеспечивают ID-device 4153, что соответствует Radeon 9550). После завершения операции, я получил ID-device 4150, что соответствует Radeon 9600ХХ. Жёлтым выделены резисторы, которые необходимо перепаять. Красным показано их новое расположение.
На этой карте я сидел до появления доступных карт GF6xxx-серии. Я приобрел GigaByte6600, сменил процессор на Sempron 2800+, погнавшийся до 2400Мгц, а RadeOn был отдан в добрые руки за символичную сумму наличных. Расставаться с картой жутко не хотелось, но «се ля ви». Ведь в принципе, сам чип до сих пор актуален, несмотря на возраст – его вариациями стали X550, X600, X1050.
P.S. Основой для записи послужила статья с topmods.net - оттуда были взяты фотографии (на момент обладания картой не было фотоаппарата) и структура записи (зачем придумывать уже придуманное). Результаты действительно имели место быть.
