CM Silencio 550 (Updated)

8 декабря 2011, четверг 02:24
для раздела Блоги

Читать до конца, там самое интересное)

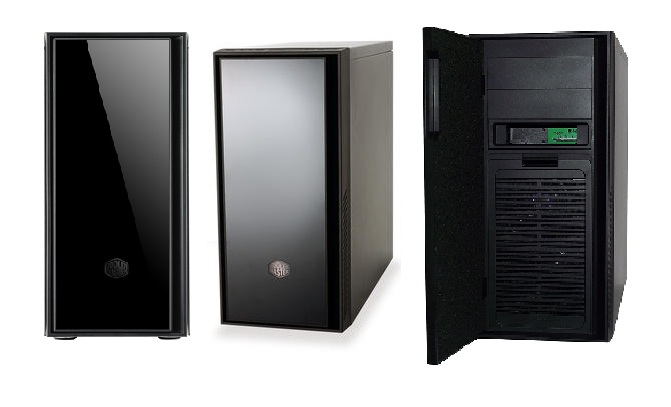

Итак ко мне в руки наконец то доехал CM Silencio 550, корпус на который лично я возлагаю довольно большие надежды - корпус с относительно невысокой ценой но и оборудованный звукопоглощающим материалом, мало того еще и очень и очень стильный:



В живую смотрится он смотрится даже лучше чем на фотографиях, пожалуй только ради внешнего вида его уже можно брать. Все основные фотографии которые вы хотели видеть есть в интернете, здесь же я именно опишу сам корпус.



Вдоволь налюбовавшись корпусом я наконец приступил к сборке:

Первое, что бросилось в глаза скудный комплект поставки, коробка без опознавательных знаков (впрочем такое мы встречали и в более дорогих моделях). В которой я обнаружил:

- болты черного цвета, для крепления SSD и CD/DVD устройств.

- еще болты, которыми в корпусах обычно прикручиваются блоки питания, только их было много и дурное предчувствие меня не обмануло ими предполагалось прикручивать и материнскую плату и блок питания и на сдачу, что-нибудь еще.

- черные тонкие 100мм стяжки, в количестве около 10-15 штук.

- пакет со стойками обычного желтого цвета и головкой для зажима их отверткой (как оказалось не зря) всего 9шт.

- резиновые "кружочки" 8шт. и накладки на блок питания 2шт.

- без-винтовое крепление для HDD.

- инструкция, с картинками - чтобы я без них делал.



Пришло время снять стенки, и заглянуть вовнутрь. Тут меня настигло еще одно справедливое разочарование:

- Ни верхняя крышка, ни "пол" звукопоглощающим материалом не оклеены.

- Корпусные вентиляторы установленные внутри которые я смог наконец рассмотреть - тоже доверия не внушили.



Гугл помог их опознать A12025-08CB-3BN-F1 1200 RPM 3pin 30см провод. Далеко не самый лучший выбор для Silent серии, я бы ожидал там увидеть аналог R4-L2R-20CK-GP, на 600 RPM.

- все остальное было ожидаемо:



- док для HDD, на наш взгляд портит корпус, возможно мне когда-нибудь удастся достать заглушку или реобас (который к слов был бы намного уместнее).

- большая корзина была на месте, и снять ее не так то и просто, все дело в том что она зафиксирована болтами с другой стороны.

- демонтаж корзины и вентиляторов (как и обратный их монтаж комплектными болтами) порадовал, если вы решили, что это было легко - то скажу по секрету Hulk Бить!

- штатные заглушки для слотов расширения глухие, вот уж не думаю, что отсутствие перфорации в районе видео карты, сделает корпус тише.



Установка HDD:

- неожиданно порадовала 2.5" корзина - она выполнена как перевертыш и может удерживать 2 устройства занимая 1н слот, жаль что всего 1на в комплекте.

- нашел в комплекте без-винтовое крепление для HDD, потрогал, подергал, примерил - стоит на HDD не очень уверенно, но легко входит в корзину. Смутил обзор и отзывы о том что в нем нет вибро развязки HDD - задумчиво подергал металлические штыри, мягко подвешены (пусть и на жесткой резине но они все-же не вплавлены в пластик). Поскольку полозья плотно прилегают к HDD добавил отсебятины и использовал комплектные вибропрокладки для вентиляторов.



- в корзину вся конструкция вошла с трудом, Hulk Бить! По итогу длительного использования, лучше без них в обоих случаях, для вентиляторов нет ничего лучше силиконовых шпилек, а для HDD мягкого подвеса.



Монтаж комплектующих:

- заглушка от материнской платы щелкает как родная, без особых усилий.

- металл толстый, солидный и что самое важное ровный.

- для того чтобы закрутить стойки пришлось воспользоваться головкой для стоек, несколько вошли туговато, за-то поджимать стойки этим девайсом одно удовольствие.

- снимаю корзину открутив болты, выходит легко.

- проклеиваю резиновые вставки, но как оказалось они клеятся на корпус, а не на блок питания.



- остаток кружочков ложиться с другой стороны, болты придется использовать некомплектные для такой развязки, ну да ничего нужно же поддержать четыре уверенные ножки на полу качественной развязкой.

- с трудом вытягиваю в прорезь скрытой кладем провода (потому что сначала пускаем туда все необходимые провода, а не наоборот).

- все провода вытянуты предварительно собран комплект ASRock Z68 PRO3 + Intel Core i5-2400 + Kingston DDR3 2x4Gb 1333MHz CL9

- без помех опускаю в корпус легко попадаю на посадочные места к ровности поддона претензий нет.

- заранее выпустил +8 на материнскую плату - и никаких проблем с их подключением не возникло.



- скрытая прокладка проводов, оказалась действительно скрытой, точнее сакральный смысл ее организации от меня ускользнул. Пусть за поддоном и много места, но выводов от туда практически нет. Опытного сборщика она не сможет остановить, но вот затраты времени возрастают.

- особенно скрытым остался смысл короткого провода USB 3.0 выводимого на заднюю панель, его реально протянуть только наискосок через корпус, чтобы он достал, отверстия в корпусе для него просто нет.





Процессорное охлаждение:

- по паспорту становятся 154мм кулера и только, но практика показала что 160м от подошвы до конца тепловых трубок Ninja 3 становиться без проблем, концы немного упираются в звукопоглощающий материал, пружиня при закрытии крышки, но закрывается без проблем и деформаций. Так что если ваш кулер попадает под это описание то он становиться без проблем. Внимание! Кулеры у которых оребрение заканчивается на уровне 160мм или там декоративная крышка - так просто уже не станут.

- окно под бэкплейт очень большое и удобное, оценил когда на собранную систему ставил Ninja.



Конфигурация:

ASRock Z68 PRO3

Intel Core i5-2400

CNPS 10x Performa

OCZ SSD Agility 3 60Gb

WD10EALS

ST2000DL003

HD5850 (11162-15)

Kingston DDR3 2x4Gb 1333MHz CL9

SeaSonic 620W M12II-620

Cooler Master Silencio 550

4x120Q Floston



Время огня и пламени:

Тест OCCT Linpack



Максимальная температура составила 72 градуса по ядру.

Тест ОССТ блока питания:



Максимальная температура составила 80 градуса по ядру.

Максимальная температура GPU не превысила 77 градусов.



Температура GPU не отличается от такой же при прогоне только теста GPU, а вот CPU температуры разнятся интересным образом - на лицо недостаточный продув области GPU - благодаря глухим заглушкам, образуется застойная зона - да и сетчатые заглушки делу помогают слабо..., не достает перфорации корпуса и избыточного давления в зоне - чтобы избавляться от нагретого воздуха. Так же недостаточно эффективен отвод нагретого воздуха в зоне CPU - пожалуй не помешал бы выхлоп вверх - раз уж там нету шумоизоляции. Пере направление кулера ЦПУ приносит свои плоды, система охлаждения видео карты работает в куда более гуманном режиме, но на ЦПУ добавляет еще 8 градусов по ядрам.





В серийной модели Silencio 550 Rev. 2 существенно отличается от Rev. 1 причем в заметно лучшую сторону, учтены все недостатки.


Итак поясню изменения (да, новая ревизия без БП ровно такая же):

 - скрытая прокладка проводов, оказалась действительно скрытой, точнее сакральный смысл ее организации от меня ускользнул.

Пусть за поддоном и много места, но выводов от туда практически нет. Опытного сборщика она не сможет остановить, но вот затраты времени возрастают.


1. Дополнительное окно для прокладки проводов - теперь для видео карты их стало вытягивать куда проще.

- особенно скрытым остался смысл короткого провода USB 3.0 выводимого на заднюю панель, его реально протянуть только наискосок через корпус, чтобы он достал, отверстия в корпусе для него просто нет.


2. Дополнительное отверстие для СВО вывода USB 3.0.
3. Все знают, что за поддоном из-за рифленой шумоизоляции места для прокладки проводов оказывалось меньше, чем бы хотелось - теперь там гладки лист материала где-то в пол сантиметра толщиной - на эффективности не сказалось, а вот закрывать крышку стало гораздо проще)

- Корпусные вентиляторы установленные внутри которые я смог наконец рассмотреть - тоже доверия не внушили.

Гугл помог их опознать A12025-08CB-3BN-F1 1200 RPM 3pin 30см провод. Далеко не самый лучший выбор для Silent серии, я бы ожидал там увидеть аналог R4-L2R-20CK-GP, на 600 RPM.


4. Да, этот пункт тоже подвергся исправлению - несмотря на то, что выглядят они точно также - это вентиляторы на 600RPM в новой ревизии, стартуют на 300RPM, ниже просто не заводятся, паразитных шумов двигателя или паразитных биений крыльчатки в процессе прослушивания не замечено.

- нашел в комплекте без-винтовое крепление для HDD, потрогал, подергал, примерил - стоит на HDD не очень уверенно, но легко входит в корзину. Смутил обзор и отзывы о том что в нем нет вибро развязки HDD задумчиво подергал металлические штыри, мягко подвешены (пусть и на жесткой резине но они все-же не вплавлены в пластик)


5. Немного переработаны салазки для HDD теперь при прищелкивании HDD не касается салазок.

Вот пожалуй и все изменения Rev. 2 - их немного, но какие!

Заметки пользователя (важно):
- Вибро развязка стильных ножек корпуса не достаточно мягкая, часть вибрации они гасят, но на мой взгляд если бы они были мягче эффект был бы лучше.
- Пылевые фильтры не так плохи, если чистить их раз в неделю, но мелкая пыль все-же попадает внутрь, впрочем не забивает радиаторы - так как без крупных частиц.
- Штамповка корпуса - неплохая, но определенные помехи потоку создает, спереди пошли бы и просто дырки (все равно скрыто фильтром) как в Corsair, а сзади вполне гармонично бы смотрелся выпуклый гриль (черный).
- Дверца корпуса держится уверенно, и спустя месяц использования куда меньше притягивает пыль, но все так же не любит отпечатки, кстати на матовой краске следы от рук заметны очень хорошо, так что не забывайте протирать и его тоже.
- 3й вентилятор, очень бы не помешал в штатной комплектации.
