Крепление чипсетного водоблока за ушки на мат. плате.

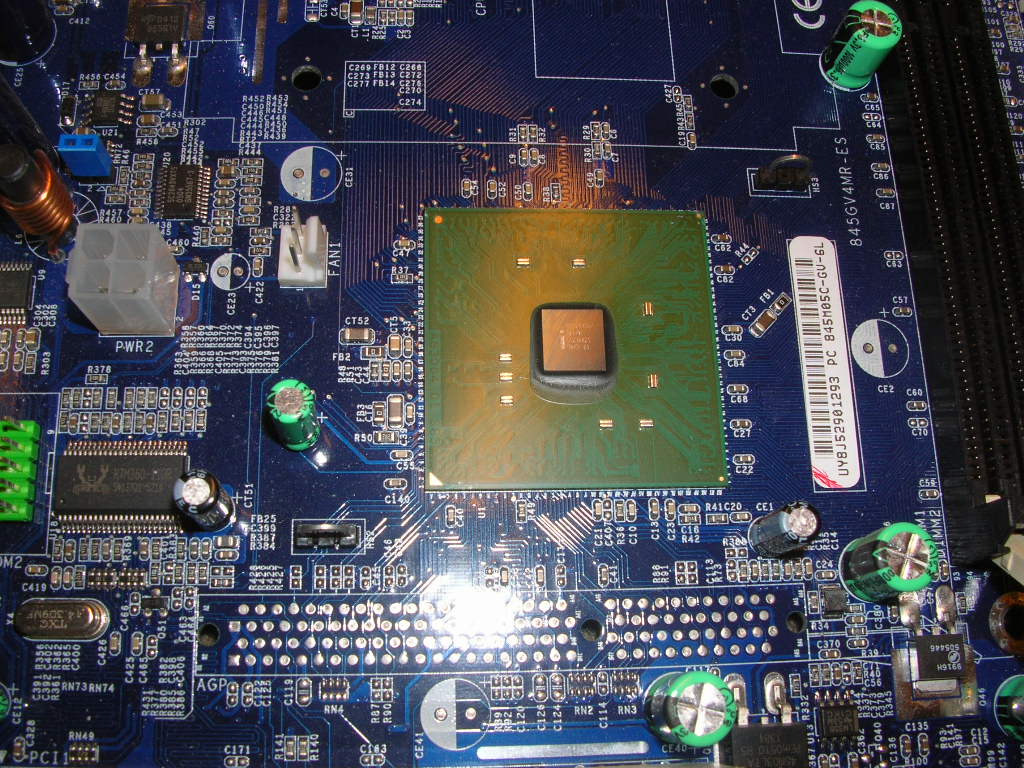

После апгрейда столкнулся с проблемой, что на Asus P5B-E нет отверстий около северного моста, а радиатор крепится за ушки, впаянные в материнскую плату. У имеющегося на руках водоблока silentchill такого крепления не было (не заказал в свое время, а сейчас уже поздно). Чтож, значит будем делать свое. В качестве подопытной платы взял какого- то трупа производства FOXCONN, на котором были аналогичные ушки.
<br/>
<br/><img src="//st.overclockers.ru/legacy/v1/preview/129514.jpg" vspace="3">
<br/><br/><br/>Для крепления в магазине были куплены рым винты, т.к. подходящих крючков так и не нашел. После чего дремелем была спилена часть ушка, чтобы можно было легко их одевать.
<br/>
...
После апгрейда столкнулся с проблемой, что на Asus P5B-E нет отверстий около северного моста, а радиатор крепится за ушки, впаянные в материнскую плату. У имеющегося на руках водоблока silentchill такого крепления не было (не заказал в свое время, а сейчас уже поздно). Чтож, значит будем делать свое. В качестве подопытной платы взял какого- то трупа производства FOXCONN, на котором были аналогичные ушки.
Для крепления в магазине были куплены рым винты, т.к. подходящих крючков так и не нашел. После чего дремелем была спилена часть ушка, чтобы можно было легко их одевать.

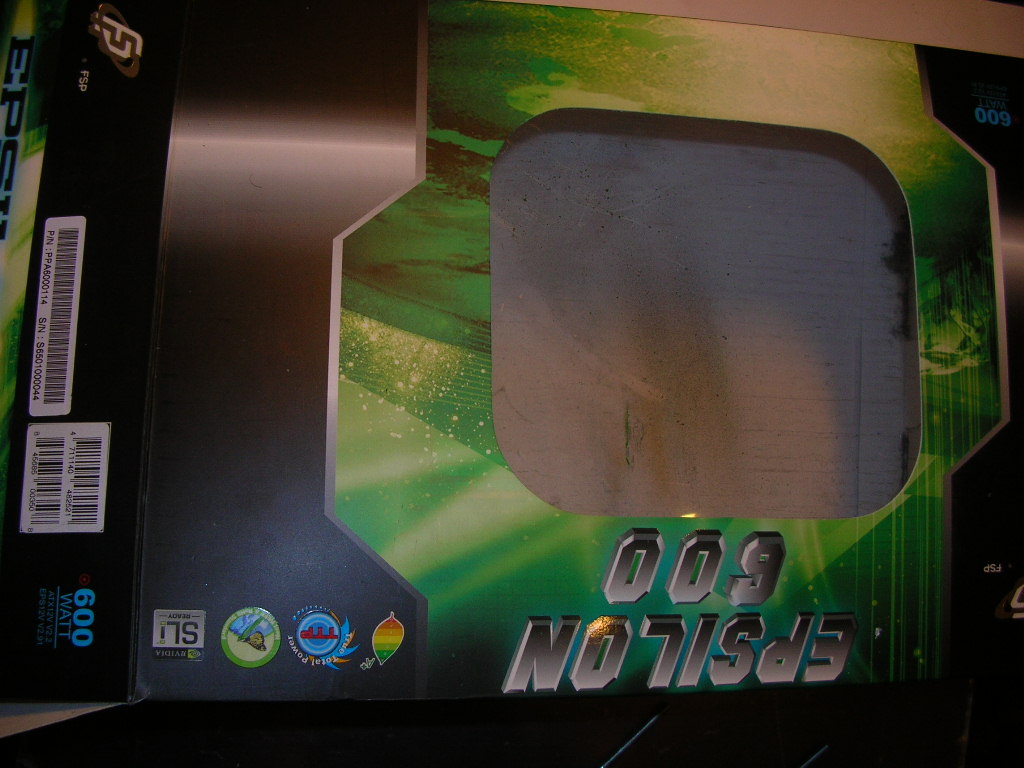

Да, может еще кому идея пригодится. Кто работал с дремелем тот знает, что надо обязательно пользоваться очками. А еще при работе отлетают искры, абразив с кругов и насадок, опилки, паста ГОИ при шлифовке и т.д. Так вот, очень удобно при работе с небольшими деталями использовать какую- нибудь коробку с прорезанным окном и прозрачной прочной пленкой или оргстеклом. Я для этих целей сейчас использую коробку от блока питания FSP EPSILON. И защиты особой не надо, в глаза ничего не летит, и пылью дышать не приходится.

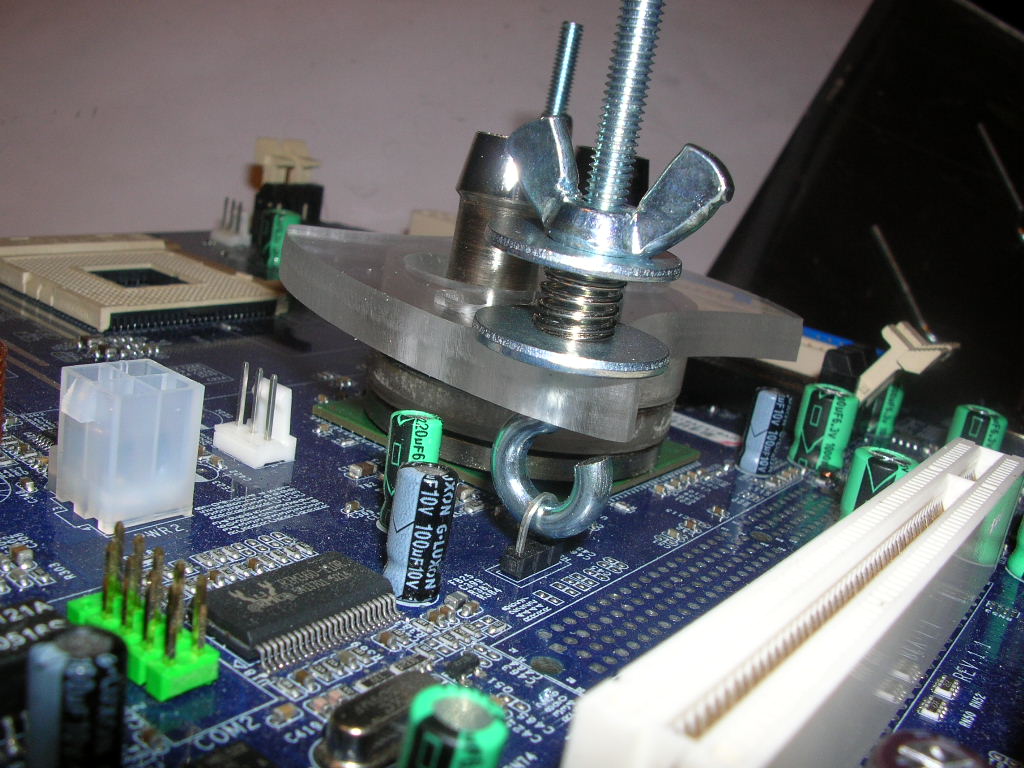

Ладно, не отвлекаемся от темы. Вобщем, опробовал это крепление с барашками- нормально, но прижим трудновато регулировать, так что взял 4 шайбы и пару пружин, в итоге получилась такая конструкция-
Общие впечатления- со своей задачей эта конструкция справляется отлично, прижим обеспечивается хороший, особой технологической сложности в изготовлении и использовании нет. Но есть и минус- на ушках крючки все- же имеют некоторую подвижность, и накренив водоблок вполне вероятно можно получить скол ядра, что для чипсета недопустимо. Так что в данный момент думаю над тем, из чего и как оптимально изготовить защитную рамку вокруг ядра, чтобы и от скола обезопаситься, и прижиму не помешать особо.
Если кому есть что сказать, прошу-
https://forums.overclockers.ru/viewtopic.php?p=3952232
Для крепления в магазине были куплены рым винты, т.к. подходящих крючков так и не нашел. После чего дремелем была спилена часть ушка, чтобы можно было легко их одевать.
Да, может еще кому идея пригодится. Кто работал с дремелем тот знает, что надо обязательно пользоваться очками. А еще при работе отлетают искры, абразив с кругов и насадок, опилки, паста ГОИ при шлифовке и т.д. Так вот, очень удобно при работе с небольшими деталями использовать какую- нибудь коробку с прорезанным окном и прозрачной прочной пленкой или оргстеклом. Я для этих целей сейчас использую коробку от блока питания FSP EPSILON. И защиты особой не надо, в глаза ничего не летит, и пылью дышать не приходится.
Ладно, не отвлекаемся от темы. Вобщем, опробовал это крепление с барашками- нормально, но прижим трудновато регулировать, так что взял 4 шайбы и пару пружин, в итоге получилась такая конструкция-
Общие впечатления- со своей задачей эта конструкция справляется отлично, прижим обеспечивается хороший, особой технологической сложности в изготовлении и использовании нет. Но есть и минус- на ушках крючки все- же имеют некоторую подвижность, и накренив водоблок вполне вероятно можно получить скол ядра, что для чипсета недопустимо. Так что в данный момент думаю над тем, из чего и как оптимально изготовить защитную рамку вокруг ядра, чтобы и от скола обезопаситься, и прижиму не помешать особо.
Если кому есть что сказать, прошу-
https://forums.overclockers.ru/viewtopic.php?p=3952232
