SATA — eSATA переходник из обычного SATA-SATA кабеля.

для раздела Блоги

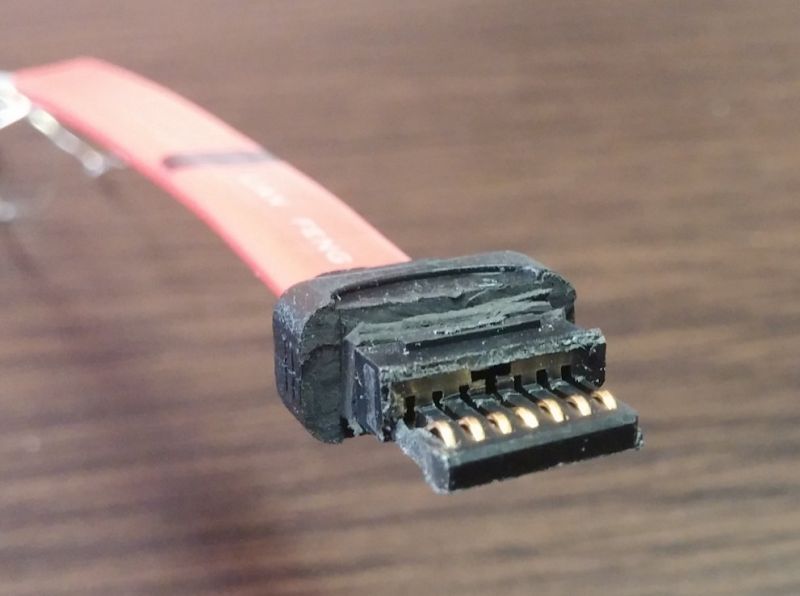

Вы находитесь в лесу с ноутбуком, и вдруг неожиданно появилась необходимость подключить 3.5" саташный жесткий к ноуту. Переходника на USB с питанием нет, зато есть нож. Еще есть саташный шнурок, eSATA дырка в ноуте, стандартный БП ATX и топор с функцией паяльника, доставшийся от дедушки. Волей судьбы распиновка SATA и eSATA не отличается порядком пинов, и даже расстоянием между пинами. Поэтому берем нож и убираем лишнее с одного конца шнурка:

Теперь эта штука прекрасно втыкается в е-сата разъем на ноуте. Но работать не будет, потому что в е-сата разъеме пины считаются с другой стороны, т.е. там где должен быть 1 — находится 7, 2 — 6 и т.д. Режем кабель пополам, переворачиваем одну половину на 180 и припаиваем топором обратно:

Полученную мотню можно сразу использовать. А можно замотать в изоляцию, но нужно быть предельно нежным, ибо очень ломкие жилы внутри. При наличии нормального паяльника, ночного кошмара перфекциониста можно избежать: вскрыть один из сата коннекторов на кабеле, отпаять проводники, и припаять в обратном порядке. Работает нормально, в момент написания данного шедевра жесткий уже час тестируется на бэды со скорость 100МБ/c. В принципе, короткий кабель и на скрутках должен заработать, но могут быть проблемы со скоростью и ошибками.
