Водоблок для мосфетов Koolance MVR-40
реклама
Дизайн и конструкция водоблоков первоначально вызывают восхищение - эстетично и практично смотрится, и вполне технологично сделано. Материал водоблока - медь, покрытие - никель. Цена на водоблок и пластины в московской рознице кусается
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Особенности - моноблочная конструкция, с торца водоблока просверлено отверстие, которое закрыто заглушкой и залито компаундом для герметизации. Думается в этом месте можно проявить фантазию и использовать пайку или сварку
Для этого водоблока необходимо использовать штуцеры с короткой резьбовой частью, примерно 4 полных витка резьбы G1/4". В моём случае были под рукой штуцеры от Promodz, они отлично подошли
(кликните по картинке для увеличения)
Для различных материнских плат возможно потребуется заказывать отдельные специальные пластины различной длины, я заказал MVR-PLT76 для пробы (вторую сделают ).
Для любителей самостоятельного изготовления оцифровал данное чудо инженерной мысли.
(кликните по картинке для увеличения)

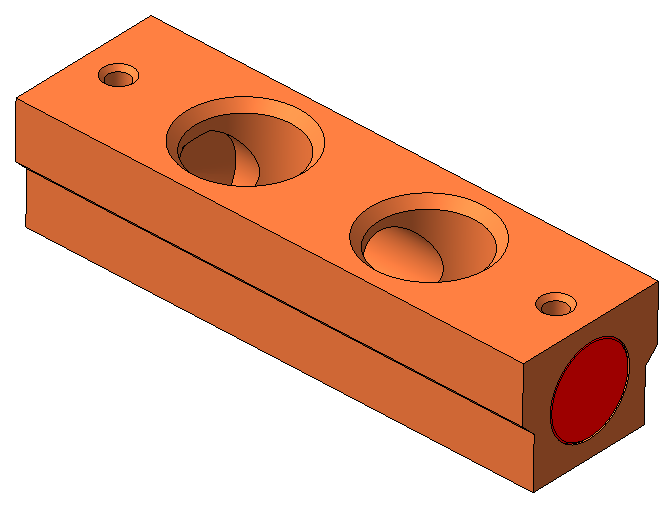

MVR-40 (в сборе)
(кликните по картинке для увеличения)

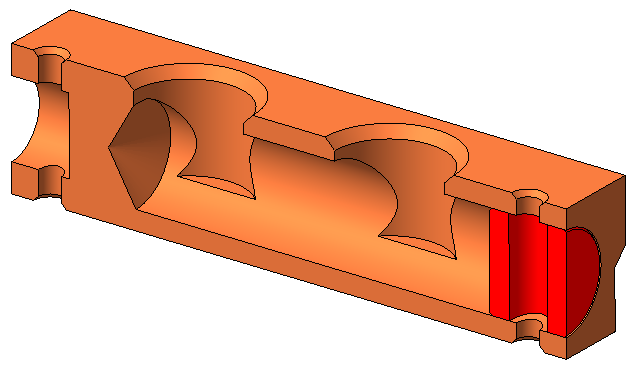

MVR-40 (в сборе и разрезе)
Чертежи сохранены в Компасе v10 SP2 и Autocad'е 2000.
Вообще, у меня о компании Koolance сложилось неоднозначное мнение, так как судя по отзывам, некоторые их продукты страдали многими недочётами (начиная от алюминиевых крышек и заканчивая кривыми основаниями), а некоторые получались вполне удачные. MVR-40 также не лишен недостатков - точность обработки основания навивает грустное лирическое настроение и мысли об абразивах, как универсальном лекарстве
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Как видно из фотографии, основание водоблока и пластины имеют довольно большой зазор будучи надёжно привёрнутыми винтами, и при этом господа из Koolance предлагают (в мануале) тоненько помазать контактную площадку термопастой
Как говорится "горбатого наждак исправит" (с) так и делается. После шлифовки наждачкой картина изменилась в лучшую сторону
З.Ы: Здесь есть ещё фотки.
Предложения, пожелания, отзывы можно оставить здесь
