Вынашивание идеи и планов, а также разработка самодельных водоблоков и бачка для СВО началась с осени 2007 года, про разработку водоблока наверное будет отдельная заметка, как напоминание о несбывшихся мечтах
Так как самодельный водоблок не был изготовлен, вместо него был установлен Swiftech Apogee GTX. Не понятно из каких соображений, но крышку водоблока Ламериканцы решили сделать из алюминия и покрыть, как они клятвенно заверяют, аж тремя слоями:
1) электролитическое никелевое покрытие (MIL-C-26074E grade B);
2) покрытие кобальтовое с цинком (ASTM B 840-99 grade 6);
3) черная краска (из эстетических соображений).
Установил я водоблок в СВО с дистиллированной водой и всё было замечательно, и как говорится "ничто не предвещало беды" (с)
И вот как-то спустя полгода после установки СВО я стал замечать, что комп периодически подвисал при загрузке с вываливанием в синий экран. Причина зависаний была мне не понятна. Винда стояла уже давно и возможно загадилась со временем и требовала кардинальной чистки но я всё таки решил проверить температурные режимы, и о ужас - если при установке СВО в первые месяцы температура ЦПУ после прогрева в idle-режиме - не превышала на ядрах 35 градусов, то спустя полгода она стала колебаться в районе 45-50 градусов. Сразу было ясно, что с водоблоком что-то не то, и вполне вероятно, что засорилась его микроструктура.
После демонтажа СВО в бачке были обнаружены беловато-синеватые хлопья, а после вскрытия водоблока сразу стало понятно, что между алюминиевой крышкой и медным основанием возникла гальванопара, несмотря на все три слоя покрытий. Те самые хлопья как раз и забили всё микроструктуру водоблока, как он при этом ещё мог что-то охлаждать - не понятно
Собственно, вот так выглядит новая крышка:
А вот так, после гальванических процессов:
(кликните по картинке для увеличения)
Поврежденная крышка
( Здесь ещё описание подобного случая с фотками)
Решено было сделать крышку из меди, благо остались медные болванки от неизготовленного водоблока.
3D-модель новой крышки:
(кликните по картинке для увеличения)
Крышка GTX 3D (вид сверху)
(кликните по картинке для увеличения)

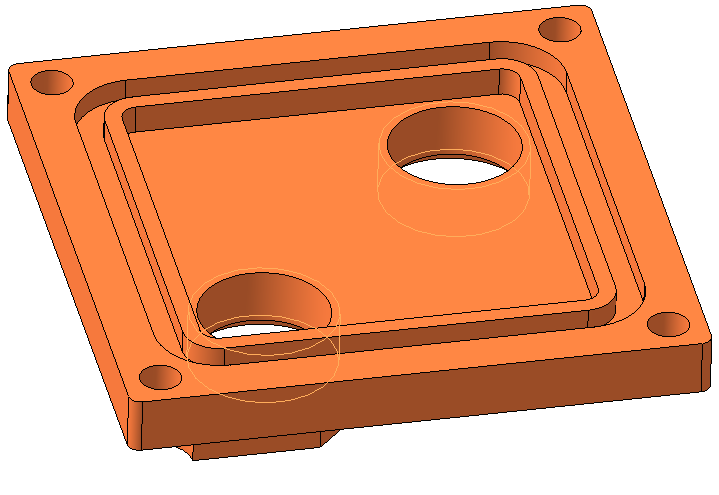

Крышка GTX 3D (вид снизу)
Если кому-то нужно, выкладываю чертеж крышки.
Через коллегу по работе заказал изготовление крышки. Фото водоблока в сборе с новой медной крышкой:
(кликните по картинке для увеличения)
GTX с новой крышкой в сборе
Пару камней в огород Swiftech'а, кроме упомянутой уже крышки:
1) Уплотнительная резинка гигантского диаметра в сечении - из за чего прогиб основания водоблока был заметен даже на глаз. Swiftech утверждают - что оно так лучше и специально задумано, но меня берут сомнения в целесообразности такого прогиба основания. После демонтажа водоблока основание было снято и промеряно - оказалось, что отклонение от плоскостности колеблется в пределах 0.07 мм (при этом распределение от центра к краям не равномерное), на мой взгляд многовато и грубовато для ЧПУ обработки. Основание не отполировано, но отшлифовано.
2) Штуцеры из нержавейки, идущие в комплекте имеют острые кромки загнутые внутрь канала (со стороны ёлочки) величиной до 0.5 мм, что создаёт дополнительное ГДС в контуре (китайцы поленились притупить заусенцы )
З.Ы: Люди, не берите GTX первой ревизии с алюминиевой крышкой, если у вас СВО планируется заправляться дистиллятом, хотя неизвестно, как этот водоблок ведёт себя с "фирменными" охлаждающими жидкостями
Предложения, пожелания, отзывы можно оставить здесь.
