Ветераны не сдаются! Выжимаем все из Palit 7900GS.
Введение
1. Комплект поставки.
2. Печатная плата, температурный режим.
3. Карандашный вольтмод, подбор дельты и редактирование таймингов памяти.
4. Модификация подсистемы питания.
Бонус

Введение.
В своих статьях я описал 7900GS от Sparkle и Galaxy, но до сих пор обделил вниманем плату-рекордсменку от Palit. Однако лучше позже, чем никогда. Встречаем героиню сегодняшеного обзора - 256 MB Palit 7900GS.
1. Комплект поставки.
Испытанные мной платы были в ОЕМ исполнении. В комплекте имелись:
•Видеоплата;
•Преходник питания;
•Переходник с DVI на VGA (плата оснащена 2 DVI-выходами);
•Кабель ТВ-выхода;
•Диск с драйверами;
2. Печатная плата, температурный режим.
Печатная плата имеет нереференсный дизайн. Аналогичные платы используются производителем для изготовления как 512 Мб-версий 7900GS/GT, так и 256 Мегабайтных. Кроме того существуют версии этих плат под названием Sonic. Однако немножко огорчу рациональных оверклокеров. Дело в том, что на платы семейства Sonic Palit устанавливает память Samsung 1.2 нс. Номинальные частоты Palit 7900GS составляют 450(470)/1320, Palit 7900GS Sonic 500(520)/1400.

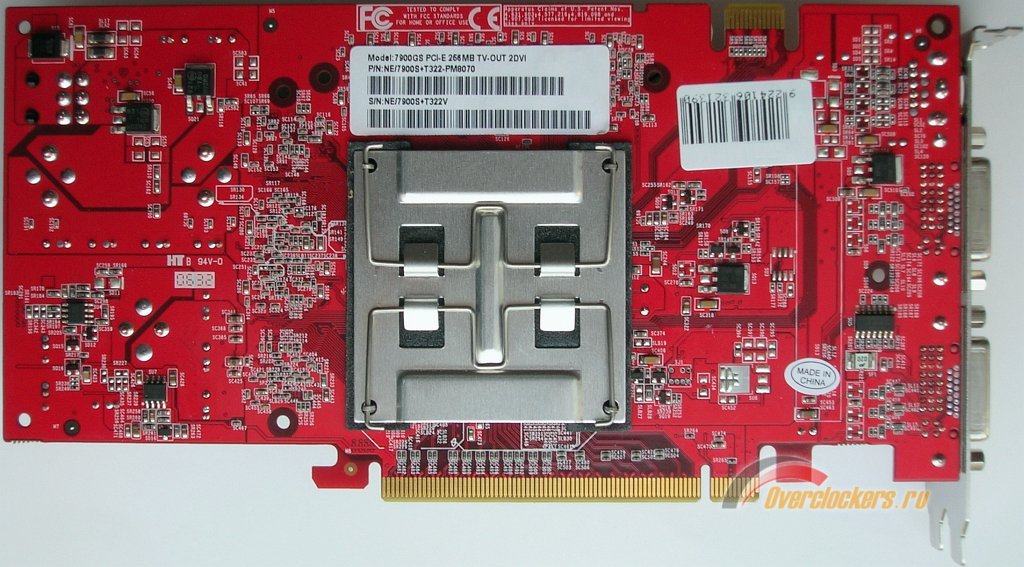

Дизайн платы можно увидеть на рисунках ниже.

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)
У меня на тестировании побывали несколько простых 256Mb 7900GS, несколько 256Mb Sonic и одна 7900GS 512Mb. 512-ти мегабайтная версия была укомплектована памятью Hynix 1.4, и, несмотря на это, как и в статье S_A_V`а /lab/show/23854/Obzor_treh_videokart_GeForce_7900_GS_256Mb_i_odnoj_GeForce_7950_GT_256Mb ее разгон ограничился 1500 МГц. Этот результат приведен просто для статистики, т.к. протестировать в данном обзоре такую карту не удастся. Однако 256-ти мегабайтные карты, оснащенные памятью Samsung 1.4, Hynix 1.4 и 1.2 нс разгонялись по памяти значительно лучше. Дальнейшая статистика разгона карт до наступления фриза без применения вольтмода сведена в таблицу 1.

256-ти мегабайтная видеокарта отбиралась целенаправленно для дальнейшей эксплуатации, но оптимума все равно не получилось. Частоты той, что я оставил составили 665(685)/1600. Должен сказать, что была еще одна 655(675)/1700, но, к сожалению, она досталась не мне, ее покупатель просто поведал мне о ее удачном разгоне. Напомню, что в данном разделе указаны максимальные частоты, при которых не фризился ATI Tool. При эксплуатации видеоплаты в таком режиме в играх проявлялись артефакты.
Номинальные напряжения на GPU данных плат равны 1,32 В в нагрузке, на памяти 2.13 В.
Видеоплаты снабжены эффективным кулером, радиатор которого окрашен в черный цвет, что, как известно, увеличивает теплоотдачу. Температурный режим платы при 20 минутах волосатого куба приведен ниже в табл. 2.

3. Карандашный вольтмод, подбор дельты и редактирование таймингов памяти.
Вольтмод аналогичной видеоплаты приведен S_A_V`ом в статье /lab/show/23854/Obzor_treh_videokart_GeForce_7900_GS_256Mb_i_odnoj_GeForce_7950_GT_256Mb Я же приведу вариант альтернативного карандашного мода памяти и точек замера напряжений на ней. Можно использовать совместно с вольтмодом из вышеукащанной статьи. См. рис. ниже.

(кликните по картинке для увеличения)
В итоге после поднятия напряжения на GPU до 1.47 В, а на памяти до 2.23 В (~1430 Ом) стабильный разгон (без фризов и артефактов) составил 675(+20)/1650МГц. Дабы особо не гадать, дельта была уменьшена до 0, как оказалось, такой режим и явлися оптимумом. В итоге карта стабильно заработала на частотах 695(695)/1650. При этом температура GPU при стандартном кулере, обдуваемом доп. 120 мм вентилятором, приближалась к неприятных глазу 80С. При больших напряжениях эксплуатировать видеоплату при использовании воздушного кулера, равного по эффективности Zalman VF700 ALCU не рекомендую.
Редактирование таймингов памяти. Изначально я планировал эксплуатировать видеокарту на постоянных частотах 670/1650, поэтому тайминги памяти подбирались для частоты 1700 для создания некоторого запаса прочности. В итоге тайминги приняли следующий вид:

(кликните по картинке для увеличения)/[center]
[center]Рис. 4
Это дало +550 2005х попугаев на частотах 670/1600 против 670/1650 и стандартных таймингах. К сожалению, при долгой эксплуатации памяти на 1650 МГц начинали проскакивать артефакты. Был сделан откат на 1600, что, впрочем, все равно быстрее при условии занижения таймингов. Также на память были прикручены медные радиаторы (на PCB имеются монтажные отверстия для них).
Однако в процессе написания данной статьи многое в конфигурации моего компьютера изменилось, но главным было то, что я закончил свою СВО! Должен сказать, что хорошее охлаждение дает очень приличную прибавку в частоте для G71. В итоге СО заменилось на водяное. Итог: при 1,47В GPU, 2,23 VMem частоты составили: 715(+0)/1600. Температура чипа при комнатной температуре воды в простое около 39-42C, в нагрузке около 50С.
4. Модификация подсистемы питания.
Далее была проведена некоторая модификация подсистемы питания видеокарты. А именно перепаяны 2 конденсатора Rubicon 470 мкФ 16 В на 2 производства CapXon 1000 мкф 16 В. После этого стабильные частоты изменились на 729(+0)/1600. Мелочь, а приятно. Вот он окончательный вариант «прокачанной» видеоплаты:

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)
Бонус

В специальном бонусном разделе приведены результаты, полученные на ней в популярных бенчмарках 03-06 годов. Окончательность результатов не гарантируется!
Итак, разгон видеоплаты составлял 830-840МГц по ядру при напряжении на нем 1.65В, память же работала на чатотах 1700-1730 МГц при 2.23В.
Итак:
2001 = 61264
2003 = 30654 #2 в мире. Исправим )
2005 = 13430 WR
2006 = 7859 WR
При использовании некоторых твиком результат в 2006-м марке может быть значительно улучшен, но это совсем другая история ))).
Обсуждение здесь.
Ветка по обсуждению 7900GS здесь.
