Статья, а скорее рассказ про разгон одного GTO ;)
реклама
(С) Джей и молчаливый боб
Наболело! Именно так хочется охарактеризовать необходимость написания этой статьи, пускай многое, что я хочу рассказать, но еще не могу, придется рассказать позже...
Да даже и статьей это не назвать, так, ответ на самые часто задаваемые вопросы, которых и у меня много, но на них почему-то никто не отвечает.
А речь пойдет о разгоне х800GTO, об этом было написано так много статей (все и не упомянуть), что часто даже теряешься в обилии информации! Но основной статьей о разгоне я считаю эту. В ней действительно рассказано ВСЕ что нужно, но, увы, рассказано слишком однозначно, да и гарантию человек не хотел терять и поэтому ни слова о тех ужасах, которые ожидают нас на повышенных частотах! А пугаться действительно есть чему, но об этом чуть позже…
Начнем по порядку. У меня, как и у многих GTO вызвала положительные эмоции именно из-за хороших результатов разгона, ну потому, что GTO2 у нас не достать…
Ну и как все, я не упустил момент, в то время когда и GTO была дефицитом, и приобрел карточку… И радости не было предела, несколько из-за недельного пребывания в безкомпютерном состоянии, сколько из-за возможности вкусить многие игры, которые до этого не хотелось даже и смотреть (дабы не испортить впечатления)…
Но вот придя, домой, я взял карту в руки, осмотрел красавицу, вставил в стенд! И что вы думаете, жуткие через строчные и через смольные артефакты. Я совсем расстроился, т.к. отнести карту обратно в этот же день не было возможности. Но чтоб совсем не грустить, я решил сфотографировать карту, сказано сделано! После решил снять радиатор и отснять ядро и пространство вокруг него. Да, зря я это затеял (понял позже). Снял охлаждение, отснял карточку и когда уже привинчивал все обратно, сломал шайбу крепления! Многие потом говорили, что мол: «Руки кривые». А на самом деле их сломать раз плюнуть, они сделаны из низкокачественного и хрупкого метала, стоит чуть-чуть надавить и он ломается в момент! Да, гарантию я потерял, расстроился, на нервной почве нагрубил всей питерской тусовке, короче страшная черная полоса накрыла меня! Затем я заметил суть поломки, не хватала одного конденсатора у чипа памяти (С199), долго я узнавал, что да как, да еще и паяльника своего любимого рядом не было. Ну я не я, если не припаяю эту пусть и крошечную но деталь, ведь лишь она отделяла меня от рабочей карточки! Спаял! Взял у знакомого ужасный паяльник и прочее, но спаял (сам поражаюсь такой ужасной пайке, но вы просто не видели того «монстра» которым я паял). И что вы думаете? Результата = 0… Но руки я не опустил, т.к. почти сразу заметил отклонения в замерах, вокруг одного из чипов памяти! Вокруг каждого чипа распаяна группа из 3-х элементов (1 конденсатор и 2 резистора) общим сопротивление 1,4… А на одной из групп, показатель был далек от этого значении, проблема было в плохом контакте (пайке) одного из резисторов (или заводской брак или в ультре карточкой играли в футбол). Недолго думая, я все исправил и воаля! Карта как новая! Прыжки до потолка, лихорадочное желание сделать что-то хорошее, это меня «мучило» весь вечер.

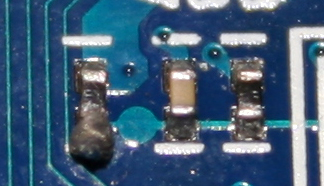

Ужасы ремонта, "совковым" "монстро-паяльником":
Первый день после «возрождения» я даже удержался и играл, сидел в нете, короче наслаждался, без каких-либо дерганий в сторону стенда, я даже не замечал кучу проблем, которые меня тогда окружали… Но на следующий день я занялся карточкой, не физически, но все же:
«История о неизвестном сердце».
Да, как вы уже поняли, GPU у меня не определялся, даже не смотря на заливку последних дров. ATT вообще вешала весь копм, когда я спрашивал у ней Системную информацию!
«А ларчик, то, просто открывался» Решением проблемы стал полный откат видеодрайвера, с последующей установкой драйверов 5,12. И ATT сразу раскрыла секрет карточки, а именно, без лишних ухищрений, четко и ясно написала:
Display adapter Radeon X800 GTO (5D4F)
Core Name R480
«Про то, как бывает, полезен прежний опыт»
Да, то как держалось родное охлаждение я вам и рассказывать не буду! Лучше расскажу историю разгона на нем! Явно из-за плохого прижима радиатора меня настигла такая картина на частотах ~500-550:
А температура на дефолте не падала ниже 85-90. Сперва кажется, что сойдет и так, но когда я попытался в нагрузке дотронуться до памяти, мне стало больно, отчасти от небольшого ожога, отчасти от понятия безысходности ситуации… надо менять охлаждение! А поменять стандартный «крематорий для насекомых» на мой любимый AMD64 Box кулер, я не мог, мешает неудачная разводка платы (мешает один элемент около ядра):
У меня есть небольшая свалка разного рода радиаторов, но в то, что хоть кто-то из них справится с этой нелегкой задачей мне не верилось. Все же я взял старенький кулер от РII, и в миг сделал в нем отверстия для крепления (вот где пригодился опыт приобретенный на предшественнике). Он отлично пошел и даже неплохо справился с поставленной перед ним задачей! Не более 55 град на частоте GPU в 621 отличный результат. А обдув был налажен фаном от того же АMD64… Но для полного счастья я поставил еще один такой же фан напротив силовых элементов и дросселей, а на вытяжку поставил еще один вентилятор ;) Отлично они сработались.. горячий воздух моментально уходит в сторону, а напрочь остановленный чипсетный кулер, теперь не нужен, поток воздуха охлаждает и чипсет! Но в дальнейшем я все же присобачу водоблок, но, увы, это будет позже…

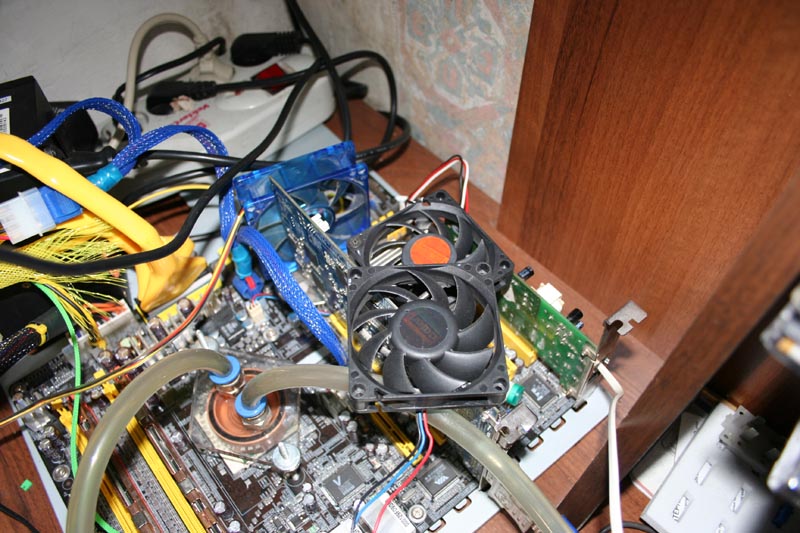

Вот так выглядит страшная сила воздушного охлаждения:
Любой смертный был бы доволен разгону 621\621, но не один Овер, на достигнутом не остановится! Но, а раз карта, при разгоне дальше, уходит в жесткий ступор (ох как мне это знакомо по x300se), значит пора делать что? Правильно, «небольшой вольмодик» как его все называют Vid-мод… А за чем дело встало и вот, через пару минут пайки, у меня уже 1,6V идут на GPU ;) результат не заставил себя долго ждать – 655 в полной стабильности, больше можно но бывают зависания после долгой нагрузки… Что дальше? Ничего, ответит тот, кто боится потерять гарантию, ну а раз у меня, её нет, значит вольтмодим дальше! И вот уже 1,7V мило бороздят цепи питания GPU… И тут я встретил самое большое разочарование всех обладателей сапфировской GTO, низкое качество цепи питания, млин, ну не нашли на чем другом сэкономить! На частотах выше 670 идут страшные артефакты (не те что бывают при переразгоне памяти) а страшные и непостоянные! Такие Чорные «призраки», квадраты на экране, которые мелькают то тут то там! Я даже сриншотов сделать не успел! От страха перед возможной смертью любимой видушки, я снял вольтмод вообще… Да и странный писк дросселей (не такой как обычно), больше похожий на предсмертные всхлипы, меня напугал не на шутку! Так что тут вам придется поверить мне на слово! Теперь ищу подходящие конденсаторы… и спинным мозгом чую, что карточка у меня дюже удачная (не зря я за её жизнь так боролся!) и может даже 700Mhz покорятся ей! Да конечно жалко, я даже прогнать марки успел на частоте 670… но вот только все эти извращения были на бенчаной винде, и результ я даже не сохранил, жаль… Хотя лично мне он показался мал. Там не более 665х было… странно. Учитывая заточеннойсь системы..

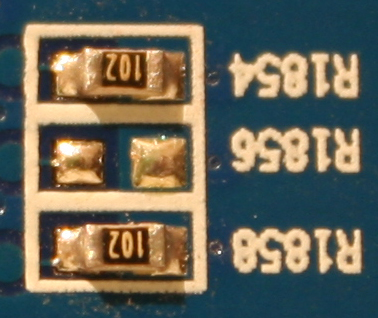

До вольтмодов:

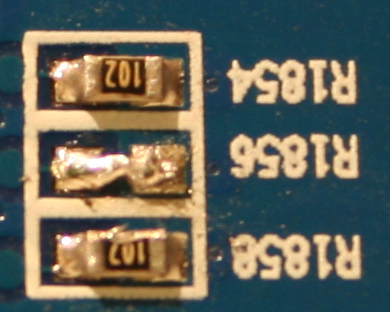

1,6V:
После всех вольтмодов, опять сделал 1,6V:
Щас сижу на 655\621 и радуюсь,… хотя и понимаю что такие частоты не к чему…
Зато с радостью поделюсь с вами небольшим секретом, добыли лишних 200 попугайчиков в мире 2005 3Dmark-а. Да и секрета тут нет, просто немного поработаем с таймингами…

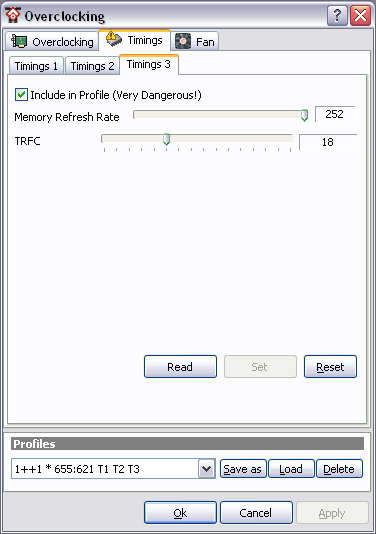

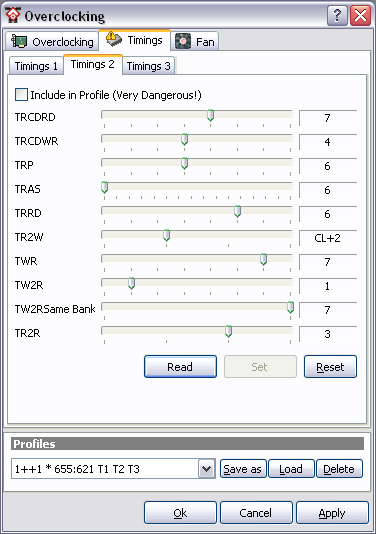

Думаю их настройка не для кого не секрет, так что просто приведу пару скриншотов, слева дефолт, справа измененные, отлично работают при частоте 621:
