Разбираем мифы о техпроцессах 14 и 7 нм с техноблогером der8auer и размышляем о будущем индустрии

Известный немецкий техноблогер der8auer провёл пристальное изучение технологических процессов, применяемых при производстве актуальных процессоров Intel и AMD.
[ ] для раздела Блоги
Начислено вознаграждение
Этот материал написан посетителем сайта, и за него начислено вознаграждение.

Не нуждающийся в особых представлениях техноблогер Roman Hartung, более известный под ником der8auer, провёл исследования транзисторов в процессорах Intel и AMD, выполненных по нормам технологических процессов 14 и 7 нанометров, соответственно. Для исследования были взяты старшие модели в настольных линейках компаний: Core i9-10900K, выпущенный на собственных мощностях Intel, и Ryzen 9 3950X, изготовленный силами TSMC.

реклама

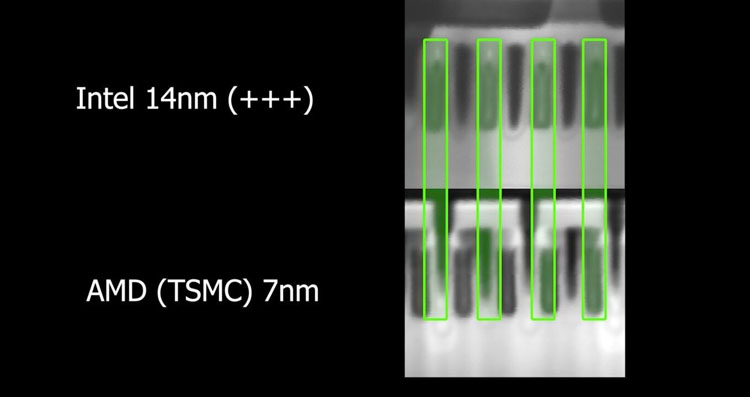

С помощью сканирующего электронного микроскопа были получены изображения транзисторов в области расположения кеш-памяти второго уровня. Транзисторы кэша были выбраны в качестве эталона для сравнения, поскольку представляют собой стандартизированную структуру и не имеют большого разброса по параметрам в рамках одного блока.

анонсы и реклама

Пристальное изучение полученных изображений полупроводниковой структуры показало несколько любопытных фактов. Так, различия ширины затвора транзистора у 14 и 7 нм техпроцессов оказались минимальны: 24 нм у Intel против 22 нм у AMD, высота затворов так и вовсе оказалась равна на уровне погрешности. Как видим, никакого кратного отличия, на которое намекают маркетинговые наименования техпроцессов, нет.

реклама

Это ещё раз подтверждает тезис о том, что числа в названии современных литографических технологических процессов уже давно не имеют ничего общего с реальностью. Так, компания Samsung созналась, что её 8 нм технология - это просто 10 нм с новой библиотекой элементов и обновлённым трассировщиком.

реклама

Всё это наводит на некоторые мысли. Так, рост производительности процессоров AMD RYZEN вероятнее всего может быть обусловлен в первую очередь именно инженерной работой и совершенствованием архитектуры, а не успехами TSMC в переименовании своих техпроцессов. Следовательно, ощутимый прирост от поколения к поколению будет зависеть от задела к модернизации, избранной AMD технологии чиплетов. Поскольку это первый опыт применения данной компоновки кристаллов, делать какие-то долгосрочные прогнозы сложно, но очевидно, что однажды возможности дальнейшего совершенствования будут исчерпаны, и AMD придётся у перейти к схеме +5% каждый год, либо менять парадигму и искать новые пути развития.

реклама

В то же время переход процессоров Intel на 10 и 7 нм может принести гораздо больший, чем можно предполагать, прирост, поскольку компания не увлекалась маркетингом нанометров, просто добавляя знаки + к своим 14 нанометрам, следовательно, новый техпроцесс может оказаться действительно значительно более продвинутым. Кроме того, Intel уже смотрит в будущее и проводит исследования в области альтернативных методов пространственной компоновки транзисторов и структур кристалла процессора.

Как бы то ни было, становится очевидно, что пресловутые числа в названиях техпроцессов не отражают физической реальности и размеров полупроводниковых элементов. Грядущие 5 и 3 нм от TSMC и Samsung, вероятнее всего, так же будут представлять из себя по сути 7++ и 7+++ технологии. Размеры элементов транзистора уменьшаются незначительно, увеличение плотности размещения транзисторов на единице площади достигается в первую очередь совершенствованием библиотек элементов, развитием программ-автотрассировщиков, оптимизацией самой структуры и компоновки блоков кристалла.

А значит, опасаться, что уже в текущем десятилетии мы упрёмся в физические ограничения создания транзистора на атомном уровне, не стоит. Тормозом станет, скорее, непомерная стоимость разработки и изготовления более совершенных степперов и проблема с созданием новых сверхмощных источников УФ-излучения. Впрочем, решение, возможно, уже не за горами и кроется в применении новых материалов, в частности соединений германия, гафния, либо графена. Но это уже совсем другая история.
