Sapphire 9800 Pro, фреонка и пара мировых рекордов.
Статья на конкурс Sapphire Technologies
Вступление
В данной статье будет рассмотрена видеокартa Sapphire ATI Radeon 9800 Pro, повышение напряжения на чипе и разгон с использованием системы охлаждения на основе фазового перехода (фреонка).
Видеокарта имеет 16 чипов памяти емкостью 128 Мегабит каждый, общий объем памяти 256 Мегабайт, тип памяти GDDR2, память закрыта радиаторами и поэтому определить производителя и время выборки не возможно.
Теперь немного о ядре видеокарты, на ней установлен чип с кодовым именем R350, имеет 8 конвееров и 4 вершинных процессора.
Поддерживаются DirectX 9.0, пиксельные шейдеры версии 2.0 и вершинные шейдеры версии 2.0

Когда я покупал эту видеокарту, это был верх производительности, а 256 мегабайт памяти тогда казались просто фантастическим объемом. Основным конкурентом в то время для данной видеокарты была видеокарта GeForce FX 5950 Ultra от компании Nvidia.
Прошли годы посмотрим, на что способен хорошо разогнаный Radeon 9800 Pro сегодня. Проверять производительность решил тестами серии 3Dmark 05 и 06.
Теперь немного об оборудовании на котором будет проводится тестирование.
Процессор Pentium M 730 ядро Dothan, номинальная частота 1600 Мгц множитель 12х шина 533, объема Кэша второго уровня 2 мегабайта.
Множитель может принимать значения 6х, 7х, 8х, 10х, 11х, 12х, почему недоступно значение 9х сказать затрудняюсь видимо недоработка BIOS’а материнской платы.
Разгонный потенциал 2600 Мегагерц при 1.6 Вольта.
Для охлаждения используется алюминиевый радиатор с вентилятором 70х70мм 2500rpm, поставляемый в комплекте с переходником Asus CT-479.
Переходник Asus CT-479 для установки данного процессора в материнскую плату Asus с разъемом Socket 478.
Mатеринская плата Asus P4C800-E Deluxe rev 2.00, чипсет i875p, южный мост ICH5, из особенностей хочется отметить гигабитный сетевой адаптер подключенный к южному мосту по независимой шине Intel CSA.
Версия BIOS 1023, напряжение процессора на ядре 1.6 вольта, напряжение шины AGP и Северного моста 1.7 Вольта.
Параметры:
Performance Mode [Turbo]
Performance Acceleration Mode [Enabled]

OCZ DDR Booster rev 2 на данной материнской плате позволяет подавать на оперативную память напряжения до 3.6 Вольта включительно, правда в нагрузке оно проседает на 0.2 Вольта, но я собираюсь гонять 3Dmark’и, которые менее требовательны к стабильности памяти, чем скажем SuperPI.

2 по 256 Мегабайт Kingstone HyperX PC3500 Winbound BH-5 стабильно работает на данной платформе на 250 Мгц при напряжении 3.6Вольта с таймингами 2-2-2-5 и включенной технологией PAT (вот оно преимущество i875P).

2 по 512 Мегабайт Geil UltraX PC3200 Winbound UTT BH-5 к сожалению не может похвастать столь блестящими характеристиками и поэтому даже после отжига (Это ещё что такое? ;) - ссылку) не смогла вынятуть на данной платформе более 220 Мгц при 3.6 Вольта (при тестировании частота 217Мгц).

БП OCZ PowerStream 520 Watt, от него я просто в восторге, имеет независимую стабилизацию напряжений, экранированные провода (по заявлениям OCZ должны способствовать дополнительному разгону на 5 %) и ручную регулировку +3.3, +5 и +12 Вольт, а также потрясающе выглядит за счет отменной полировки. При проведении тестов напряжения были следующими +3.33 +5.01 и +12.01 Вольт.

Самодельная система фазового перехода на базе компрессора Атлант СК-175 способна при -25 градусах поглощать до 150 ватт тепловой энергии.

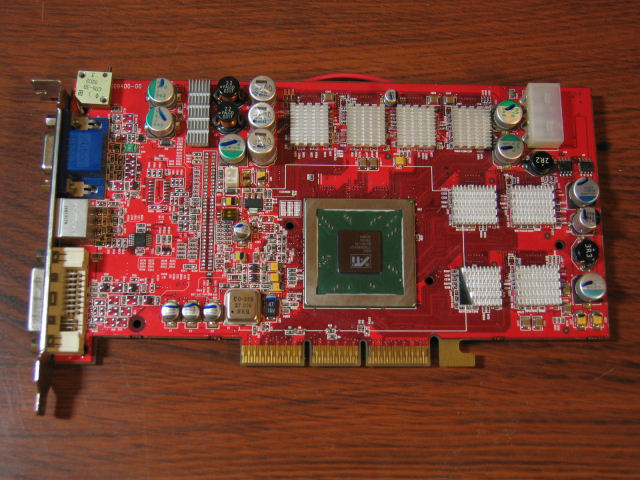

Ну и сама видеокарта Sapphire Radeon 9800 Pro

Остальные компоненты, такие как DVD-ROM и HDD на производительность в тестах серии 3Dmark не влияют, поэтому производители и модели опущены.
Подготовительный этап.
На видеокарте был сделан вольтмод, с помощью переменного резистора, теперь напряжение на ядре можно изменять от 1.75 до 2.1+ Вольта. Как делается вольтмод на память GDDR2, сходу найдено не было, а позже оказалось, что память меня не ограничивает, поэтому в нем отпала необходимость.

Далее на ядре был закреплен испаритель фреонки с помощью металлической пластины с термоизоляцией (для предотвращения образования конденсата с тыльной стороны), медной проволоки и переделанного устройства для натяжения струн на гитаре. От болтов отказался из-за того, что при затягивании можно повредить саму видяху, в моем же случае обеспечивается прижим не хуже, а если перетянуть, то просто рвется проволока


Вот так выглядит система в сборе.

После сборки при выключенном компьютере была запущена фреонка, температура в комнате была около 25 градусов выше нуля, и без нагрузки температура на испарителе составила минус 32 градуса. Включаю систему и выставляю напряжение на ядре 1.8 Вольта для предварительных тестов. Проведя серию тестов и убедившись что все вроде как работает, устанавливаю Windows XP SP2 Pro с нуля (дополнительно поставлен драйвер сетевой карты для доступа к Интернету), далее происходит настройка свеже установленной системы по материалам http://www.modlabs.net . В итоге объем оперативной памяти занимаемый операционной системой после загрузки уменьшается до 80 мегабайт !
Официальным драйвером, одобренным компанией Futuremark является Ati Catalyst 6.3, его и буду использовать.
У процессора Pentium M есть особенность при разгоне, частоту системной шины выше 220 можно выставить только из Windows, поэтому для разгона использовались программы EIST (управление множителем) и ClockGen (управление частотой системной шины), остальные параметры задавась в BIOS материнской платы.
Для настройки и разгона видео карты использовалась программа Ati Tray Tools
Этап тестирования и регистрации результатов.
Последняя перезагрузка и начинается непосредственно тестирование…
Выставляю вольтаж на ядре видеокарты на 2.0 Вольта, частоты 510/400
Процессор разогнан до 2500 Мгц (множитель 10х шина 250Мгц синхронно с памятью 2 по 256 мб Kingstone HyperX PC3500 Winbound BH-5 напряжение на памяти 3.6 Вольта)
Прогоняю тест 3Dmark 06
УРА Результат 1276 ! С первой попытки установлен мировой рекорд среди карт R350/360 !
Теперь на очереди 3Dmark 05
Теперь результат 3910 это лучший в классе 9800 Про но некоторые 9800 XT все же быстрее.
На этом вполне можно было бы остановится, но покоя не давала магическое число 4000 попугаев в тесте 3Dmark 05
Вот тут то и начитается настоящий экстрим.
Еще больше напряжения на ядро видеокарты, теперь оно уже 2.05, при 2.1 многие карты умирали ! Частоты теперь 520/410
Меняю память на 2 по 512 мб Geil UltraX PC3200 Winbound UTT BH-5 напряжение попрежнему 3.6 Вольта, но множитель процессора теперь 12 и шина 217Мгц (Итоговая чатота ЦП 2600Мгц).
Запускаю тест … и 3992 ?, но сдаватся еще рано !
Повышаю частоты на видео до 525/420,
Длительные минуты ожидания, заметны небольшие артефакты изображения...
УРА ! Результат 4042 !

Сравнив значения CPU Test при различных настройках, пришел к выводу что вариант с памятью HyperX всеже быстрее, поэтому последний тест проходил именно с ней, а видеокарта работала на предельных частотах 525/420
В итоге результат 1314 в 3Dmark 06.

Выводы сделанные по проделанным действиям:
Установлено 2 мировых рекорда в тестах 3Dmark 05/06 среди видеокарт на чипе R350


256 Мегабайт сегодня уже необходимый объем памяти, а завтра его может и не хватить.
Качество изоговления карты отличное, в этом компания Sapphire не подкачала.
Найден предел данной видеокарты (525/420) при экстремальном вольтаже и надлежащем охлаждении.
В тестах серии 3Dmark 05 и 06 разница в частоте процессора (2400Мгц и 2600 Мгц в моем случае) и объем оперативной памяти (512Мб и 1024Мб), практически не влияют на результат, максимальное влияние оказывает частота памяти (500Мгц против 434Мгц) и минимально возможные тайминги (2-2-2-5).
В текущий момент производительность предельно разогнанного Radeon 9800 Про в 2-2,5 раза превышает производительность предельно разогнанной GeForce FX 5950 Ultra по данным http://service.futuremark.com/orb.
Успехов всем в разгоне !
С уважением Lidon.
P.S. Теперь я стал понимать что экстрим это не обязательно Жидкий азот или Сухой лед, а это когда еще один оборот переменного резостора и карта больше никогда не запустится.
И напоследок не посчитайте за рекламу, но комппания OCZ делает потрясающие девайсы для оверклокеров, не даром их слоган «Made for Overclockers by Overclockers!»
