Добавляем кулерам поддержку сокета АМ4. Часть 2

В этой статье мы рассмотрим способы кустарной модернизации старых кулеров, не имеющих изначальной поддержки АМ4

3 мая 2021, понедельник 00:45

В прошлой статье мы рассматривали некоторые способы добавления поддержки сокета АМ4 старым кулерам. Но в данной статье будут показаны кулеры, к которым данные способы оказались неприменимы.

1)Thermaltake Big Typhoon

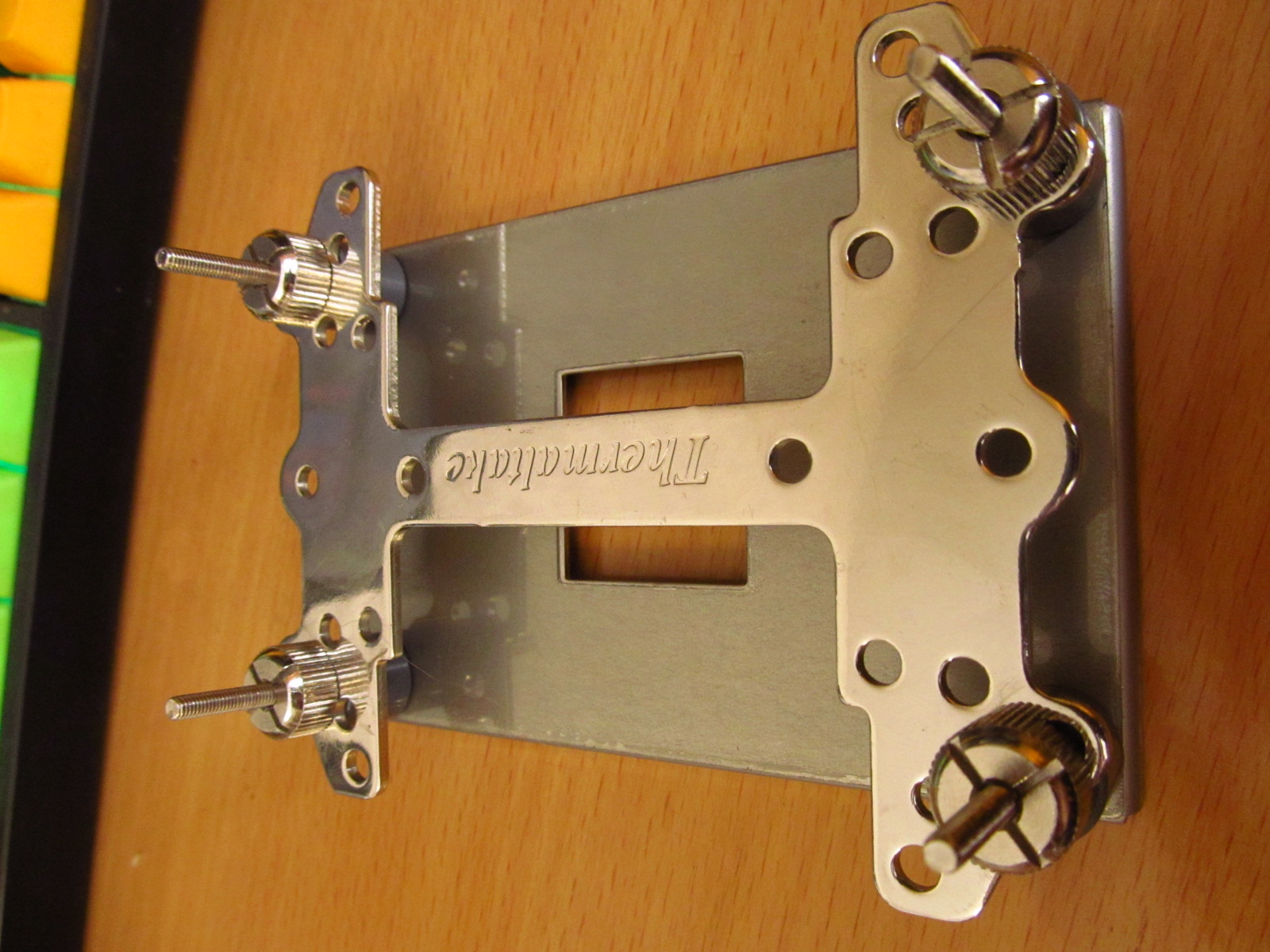

В стоке, Тайфун не имеет поддержки АМ4, а его основание весьма специфическое.

"Но его ведь можно установить при помощи "качельки"!"

Можно, вот только прижим будет не таким равномерным и плотным, как при использовании пластины с винтовым креплением. Да и пластиковые зацепы крепления имеют склонность к поломке.

Разметка точек крепления АМ4 при помощи пластины для CNPS10X+

Сначала перманентным маркером размечаем будущие отверстия на крепежной пластине.

Затем берем кернер и молоток - проводим точную разметку

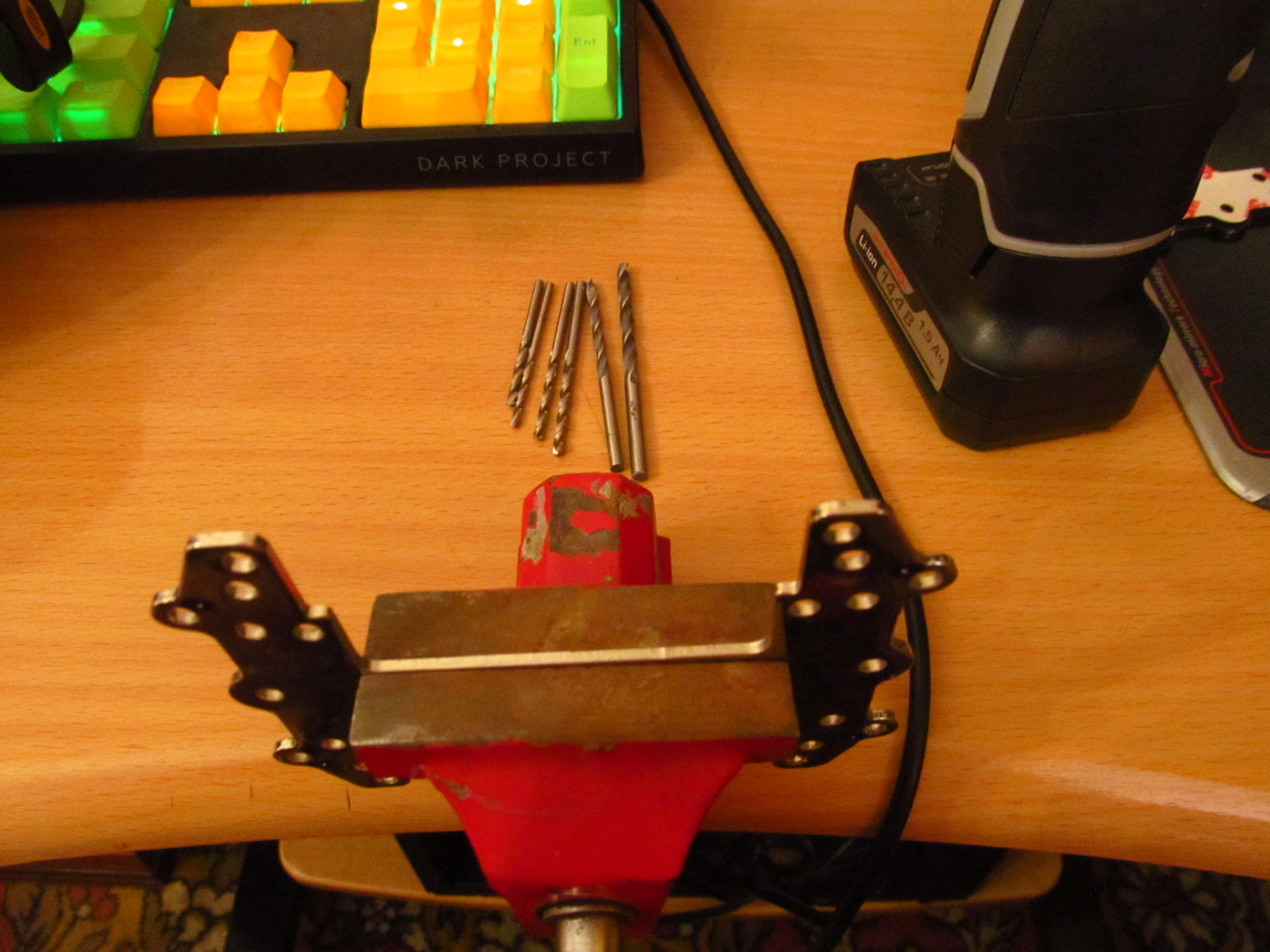

После разметки зажимаем пластину в тиски и сверлим отверстия. Для сверления отверстий лучше брать сверла 3.5-3.6мм. Не скупитесь на хороший инструмент - хорошее острое сверло сделает отверстие в прижимной пластине за 6-8сек,а на всю работу ,в итоге, вы потратите не более 5-10 мин.

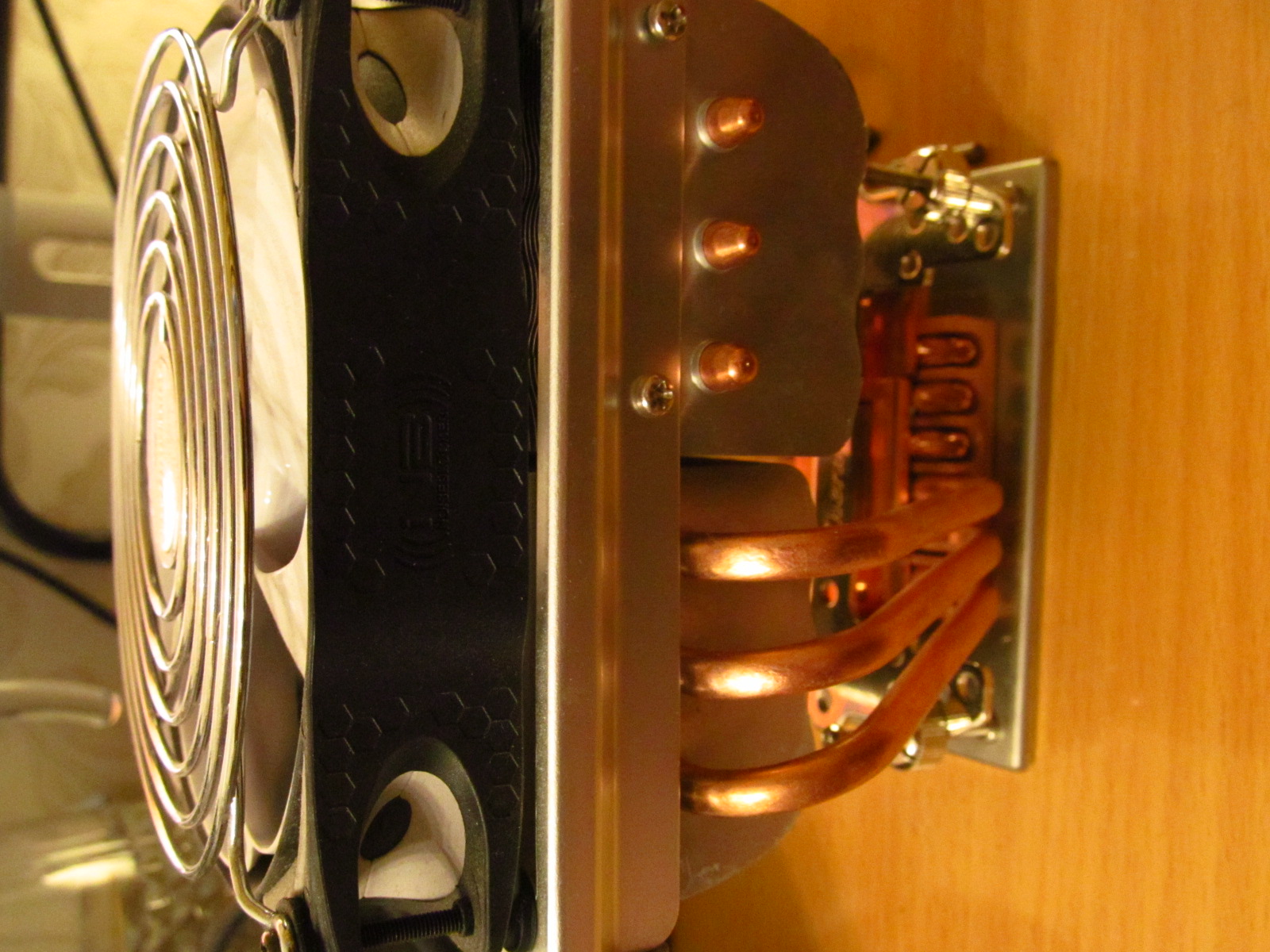

Далее идет примерка и подгонка пластины по креплению

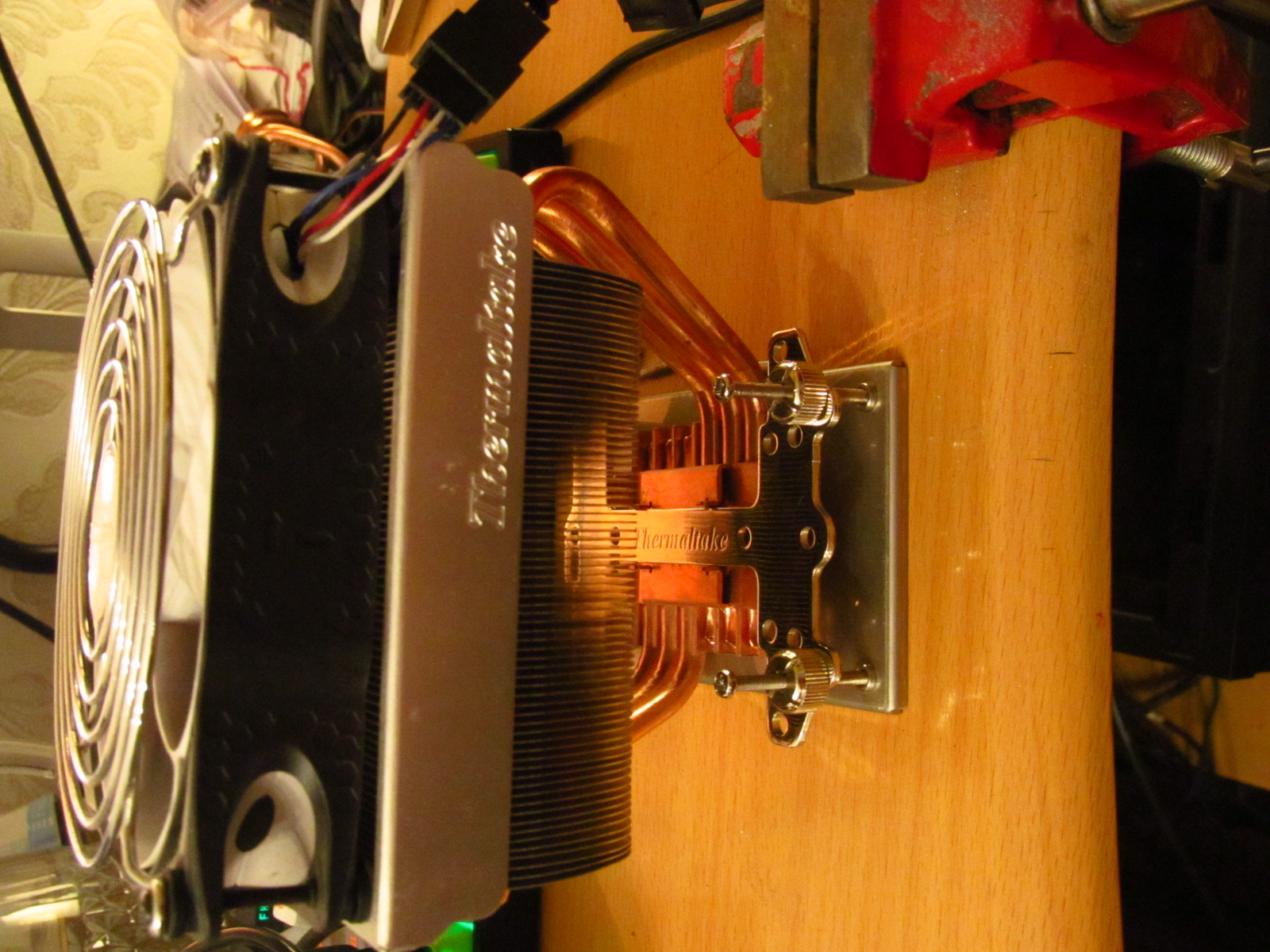

Осталось только проверить в реальном тестировании на АМ4.

2) Cooler Master Gemin ll

Резать его монтажную пластину я не стал. Установить с помощью "качельки" и методов из моей предыдущей статьи также невозможно (с Сусаноо такой номер тоже не прокатил). Поэтому пришлось искать альтернативу. Нашлось целых 2 :

- изготовить универсальную крепежную пластину (но сначала придется нарисовать шаблон)

- подобрать крепление от другого кулера

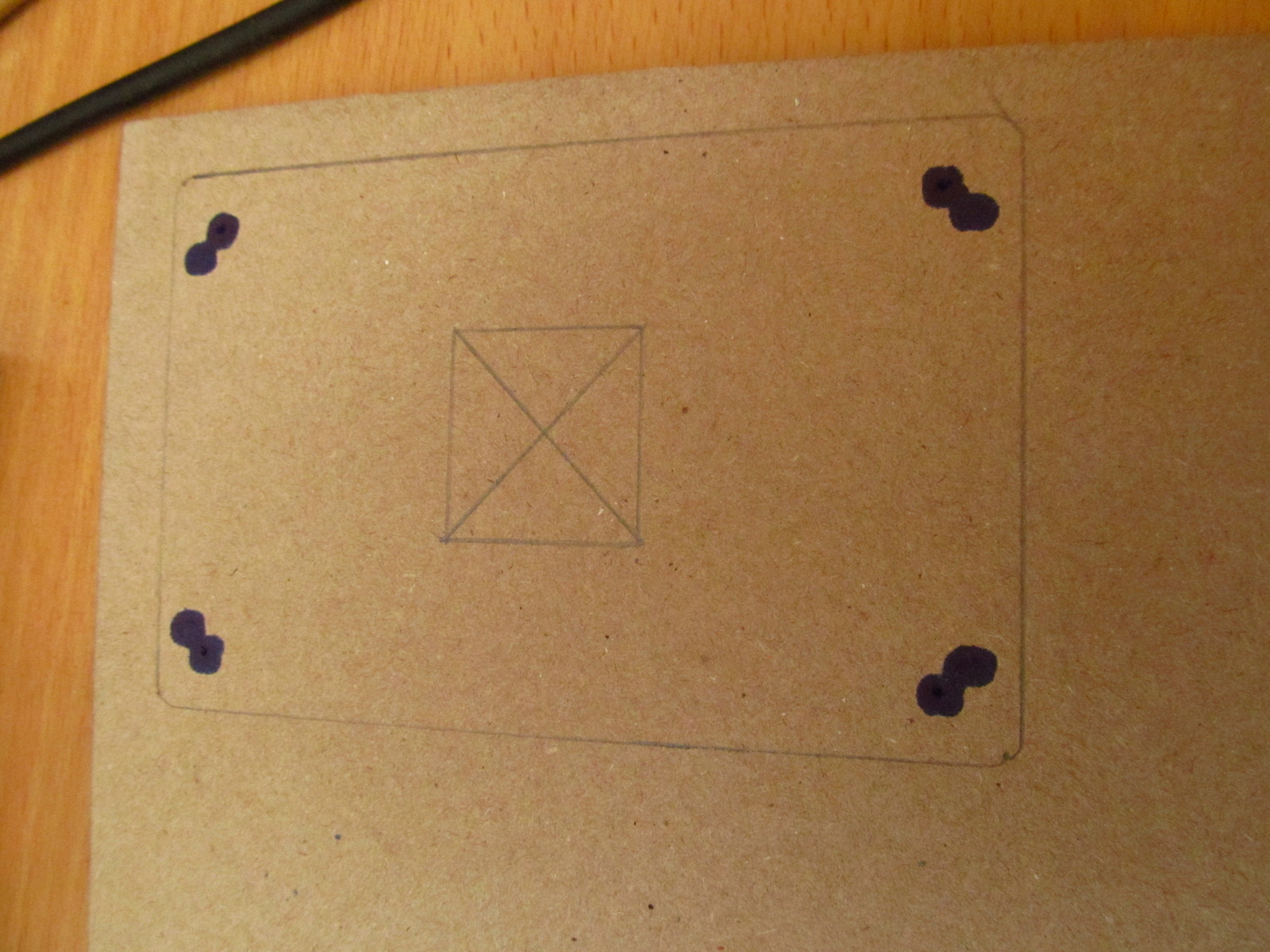

Сначала я сел рисовать шаблон - в качестве основы использован лист пивного картона толщиной 3мм и плотностью 2000

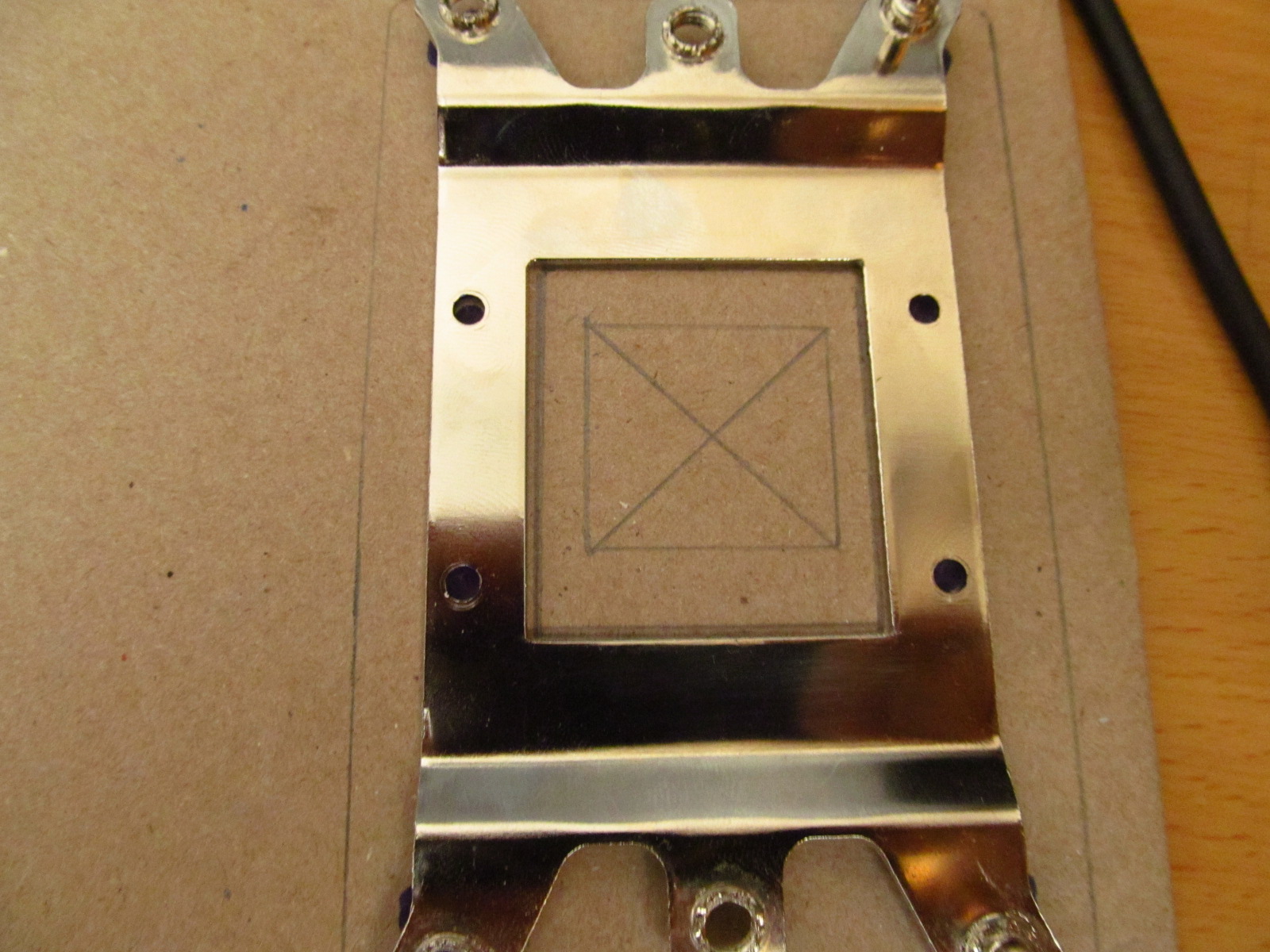

Для создания шаблона использовался бэкплэйт от мат.плат АМ4 и бэкплэйт Термалрайт, а также родное крепление кулера и пластины от CNPS10X+

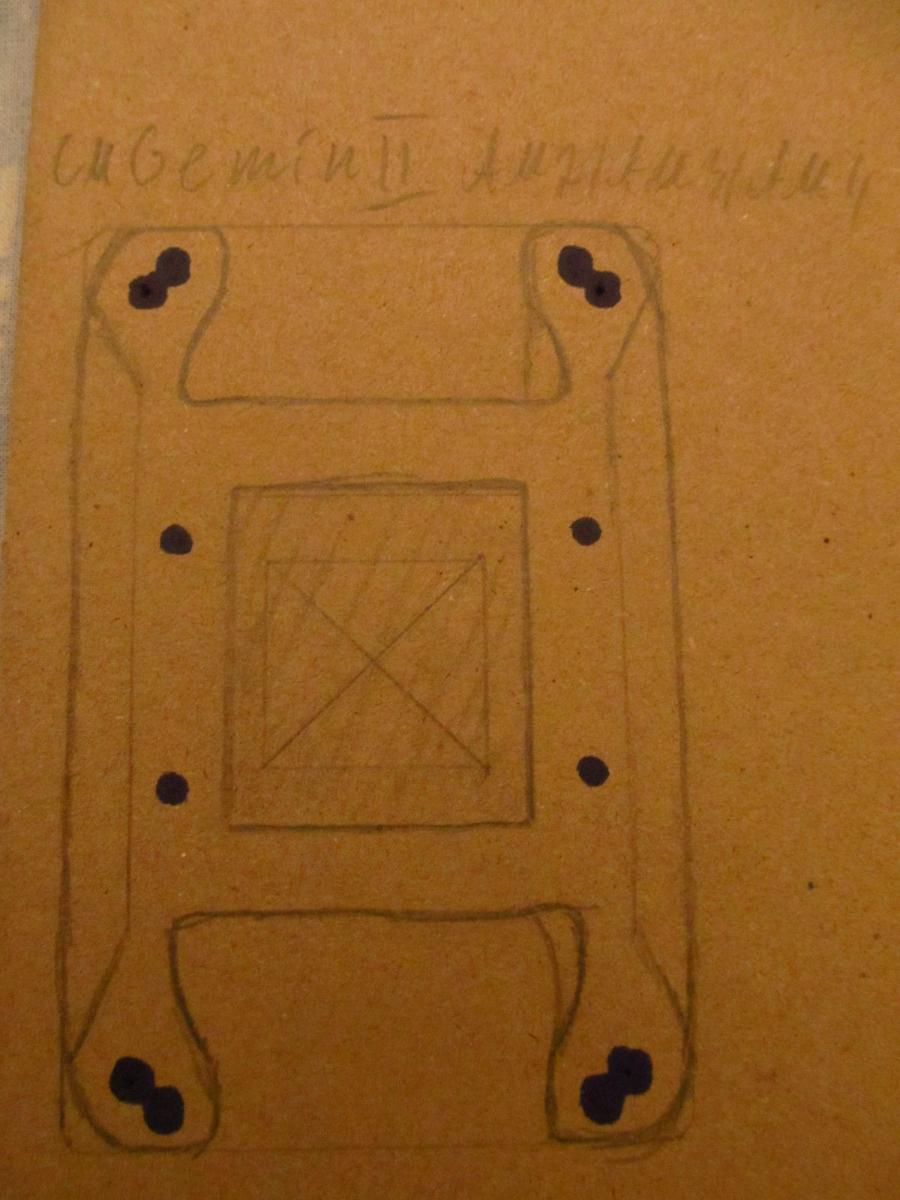

Разметка креплений будущей пластины

Законченый шаблон

Но оценив размер эпика, который мне светил в работе с ним, я провел поиск совместимых креплений на Авито. И нашел подходящие - от Aerocool Verkho 2 Slim - расстояние по центрам креплений у них одинаковое - 28мм.

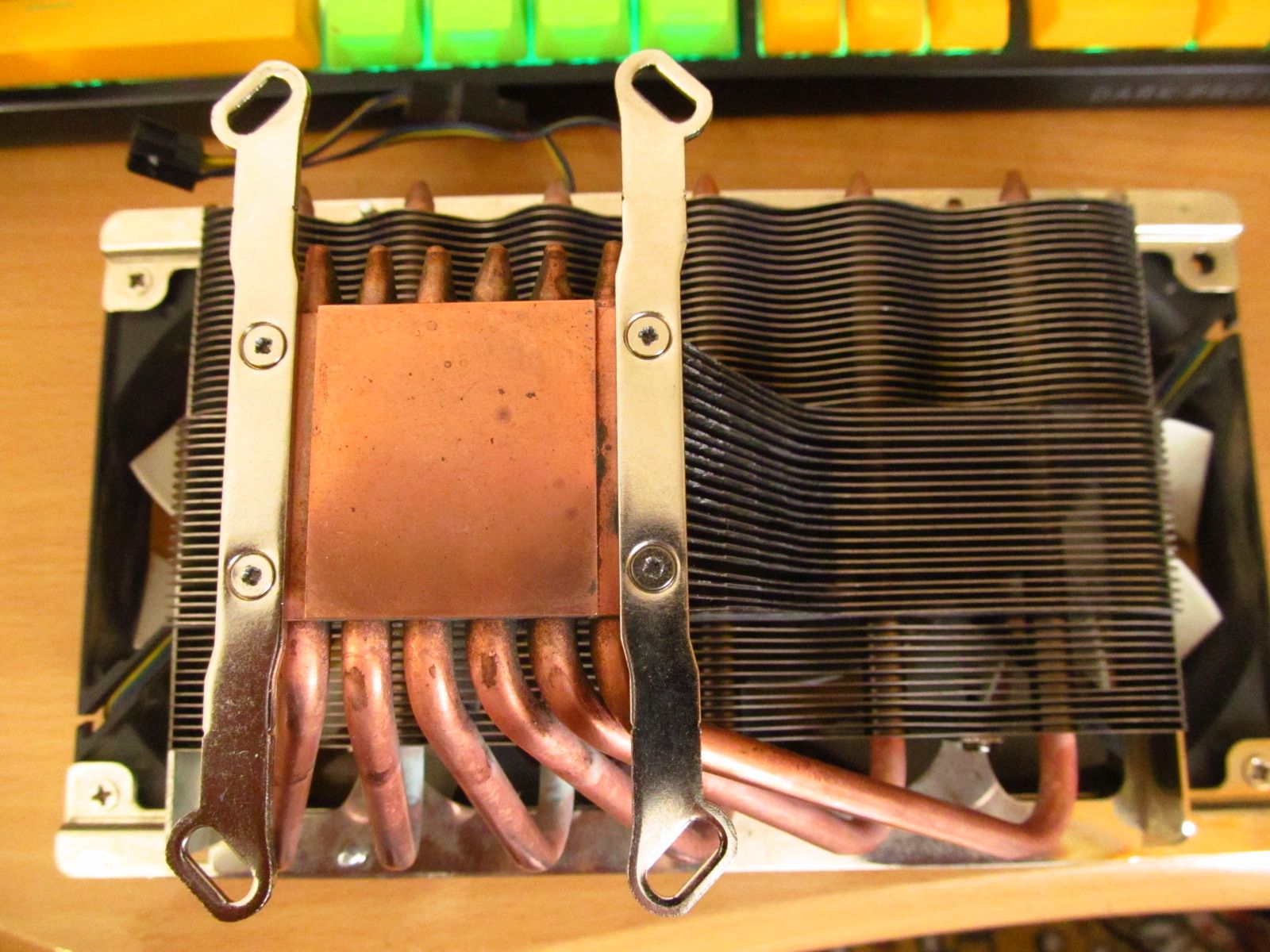

Gemin ll на лапах от Aerocool Verkho 2 Slim Теперь остается лишь проверка тестированием.

3) Scythe Susanoo & Scythe Orochi

С кулерами-гигантами всегда очень непросто.

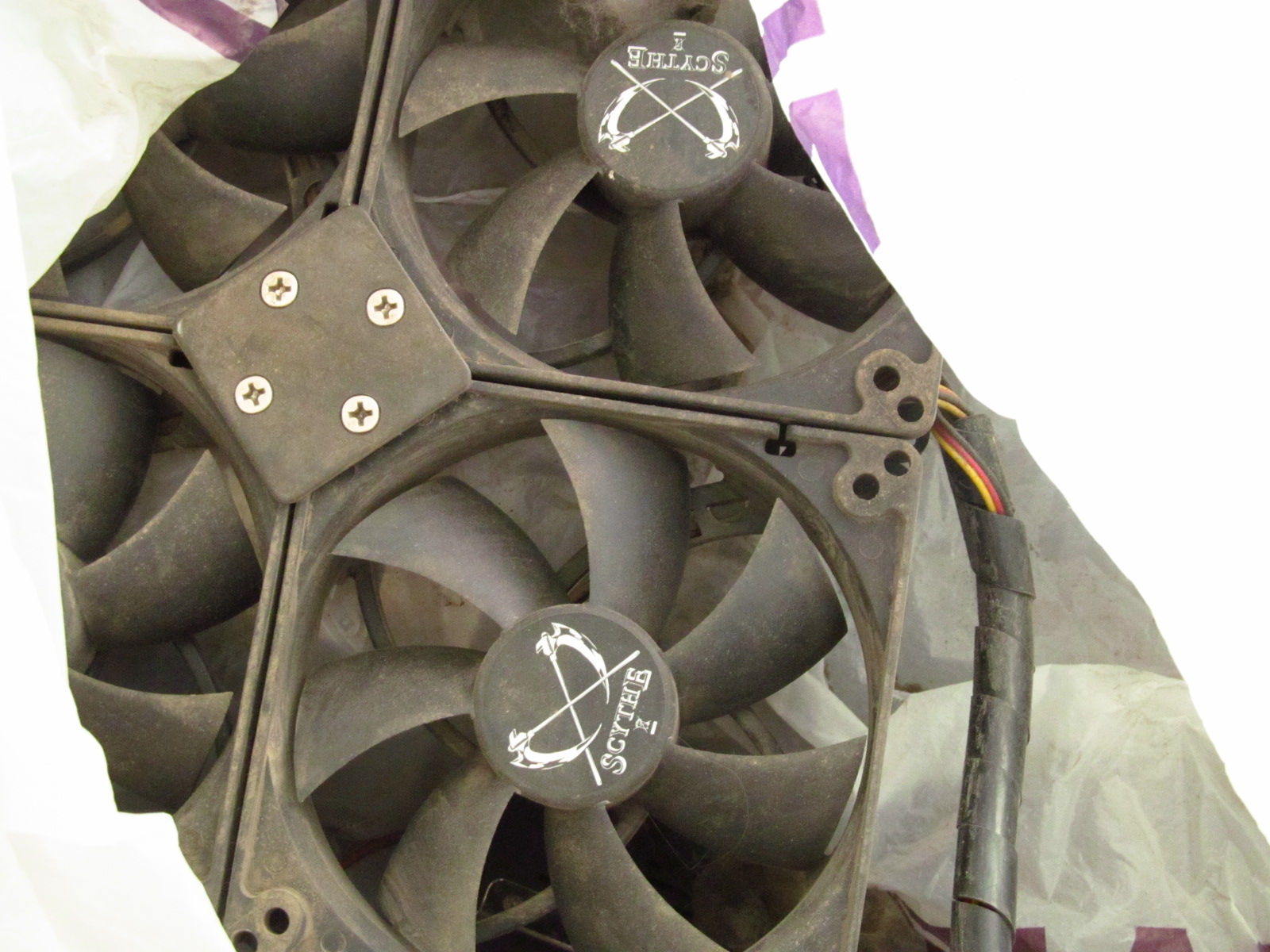

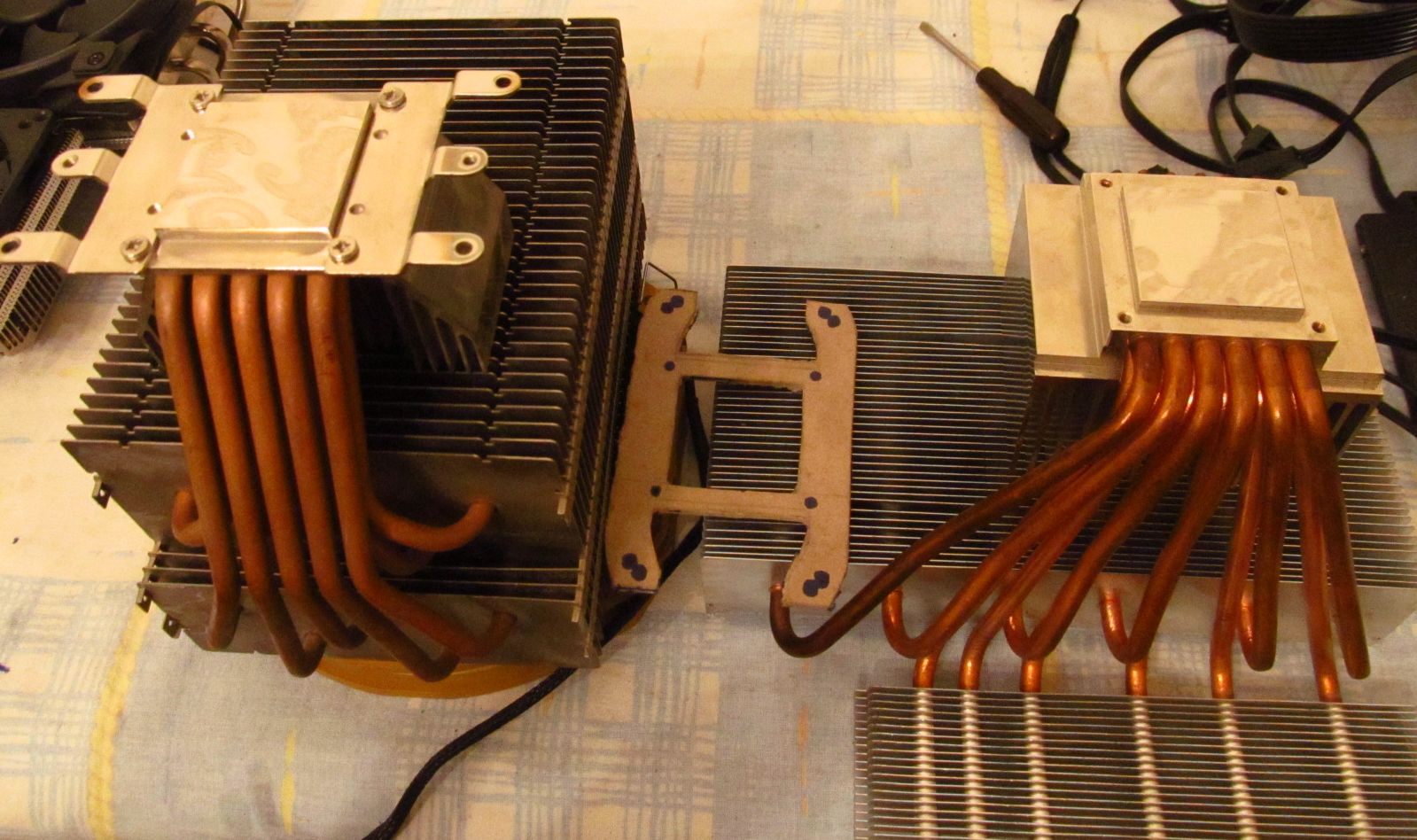

Особенно найти их в приличном состоянии и комплектации. Через 6 часов работы (продувки/промывки/обезжиривания/сушки)

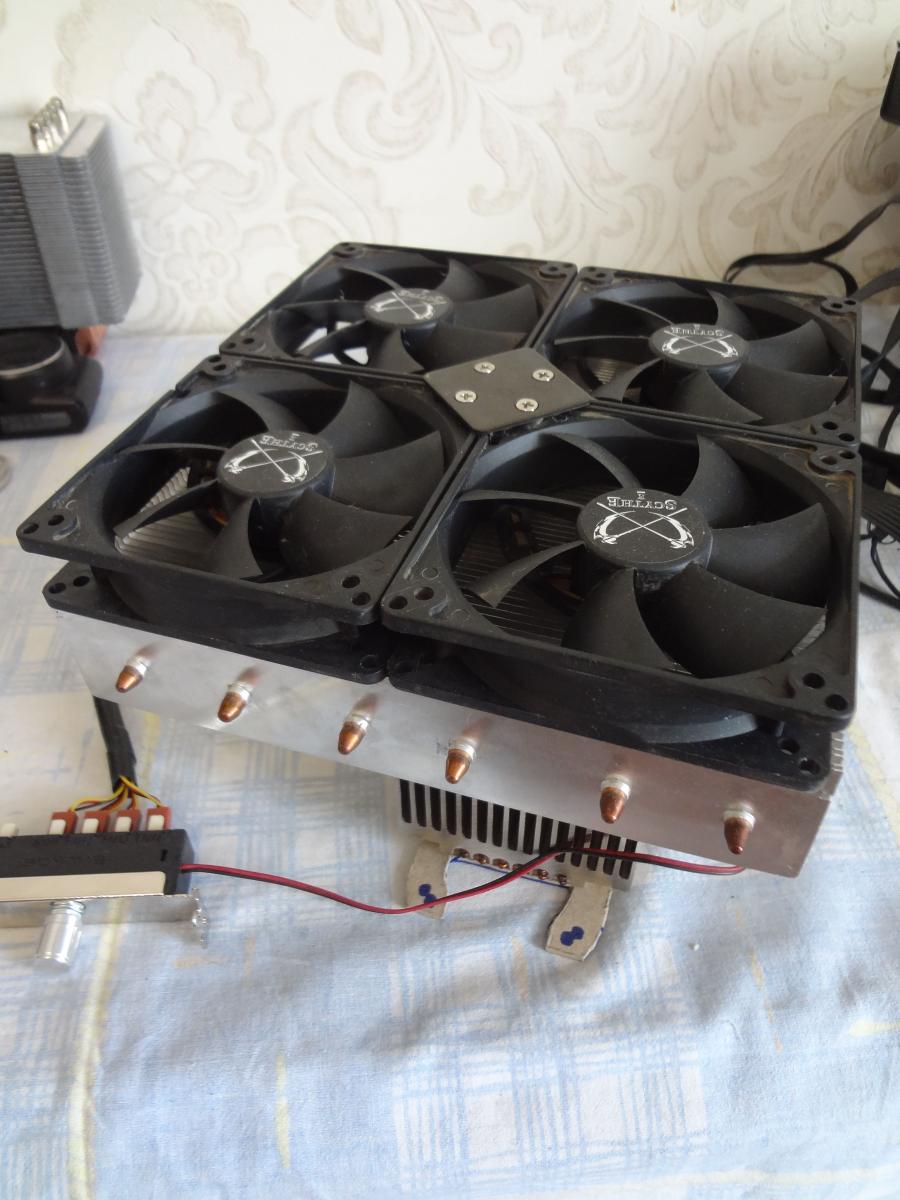

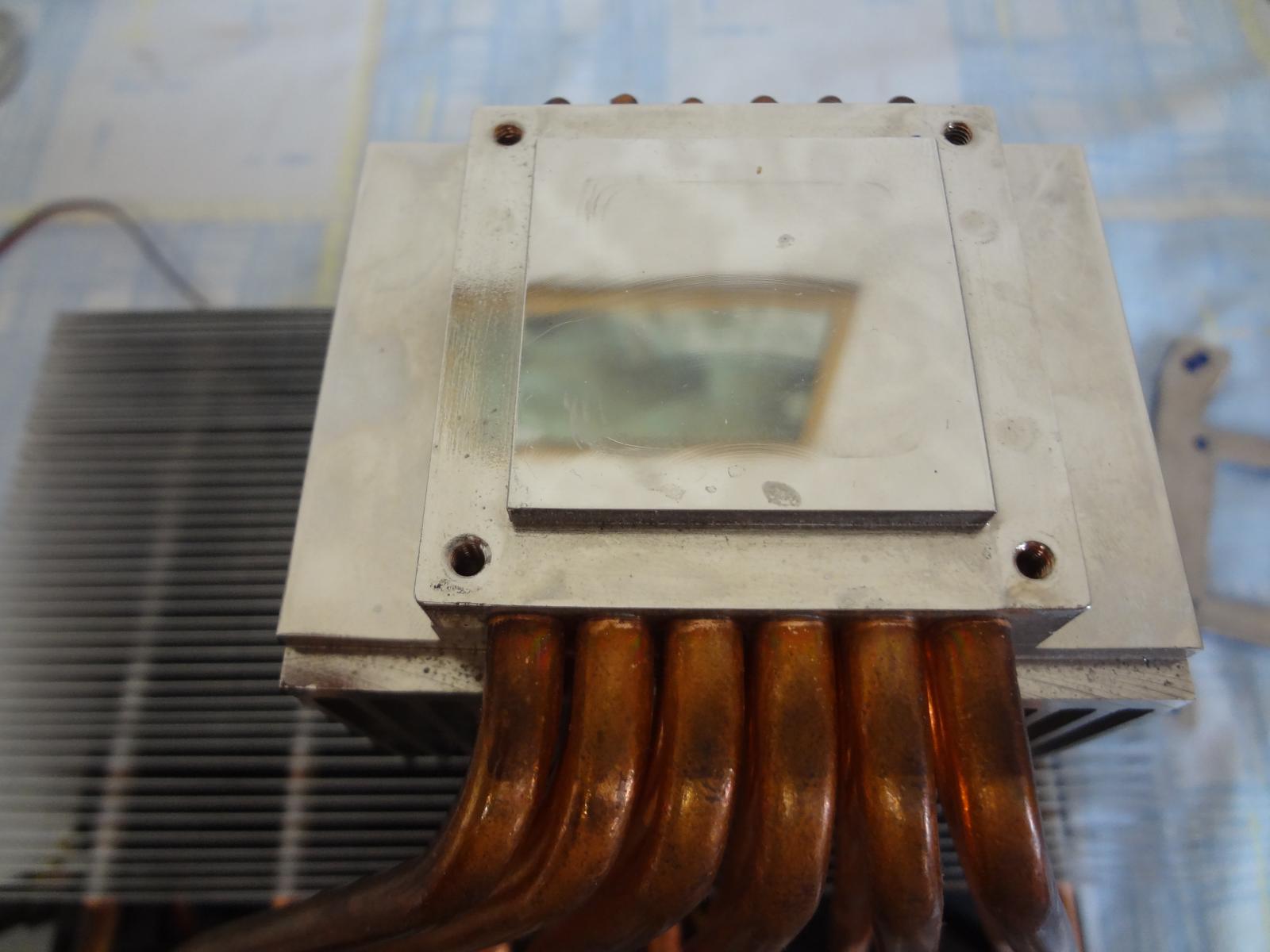

А вот и проблема, которую пришлось решать

Межцентровые расстояния у данного кулера - 44мм

Да, именно 44мм. Как и у Орочи.

Хочешь - не хочешь, а пришлось сесть за создание шаблона, ибо нет другого способа установки данных моделей на АМ4.

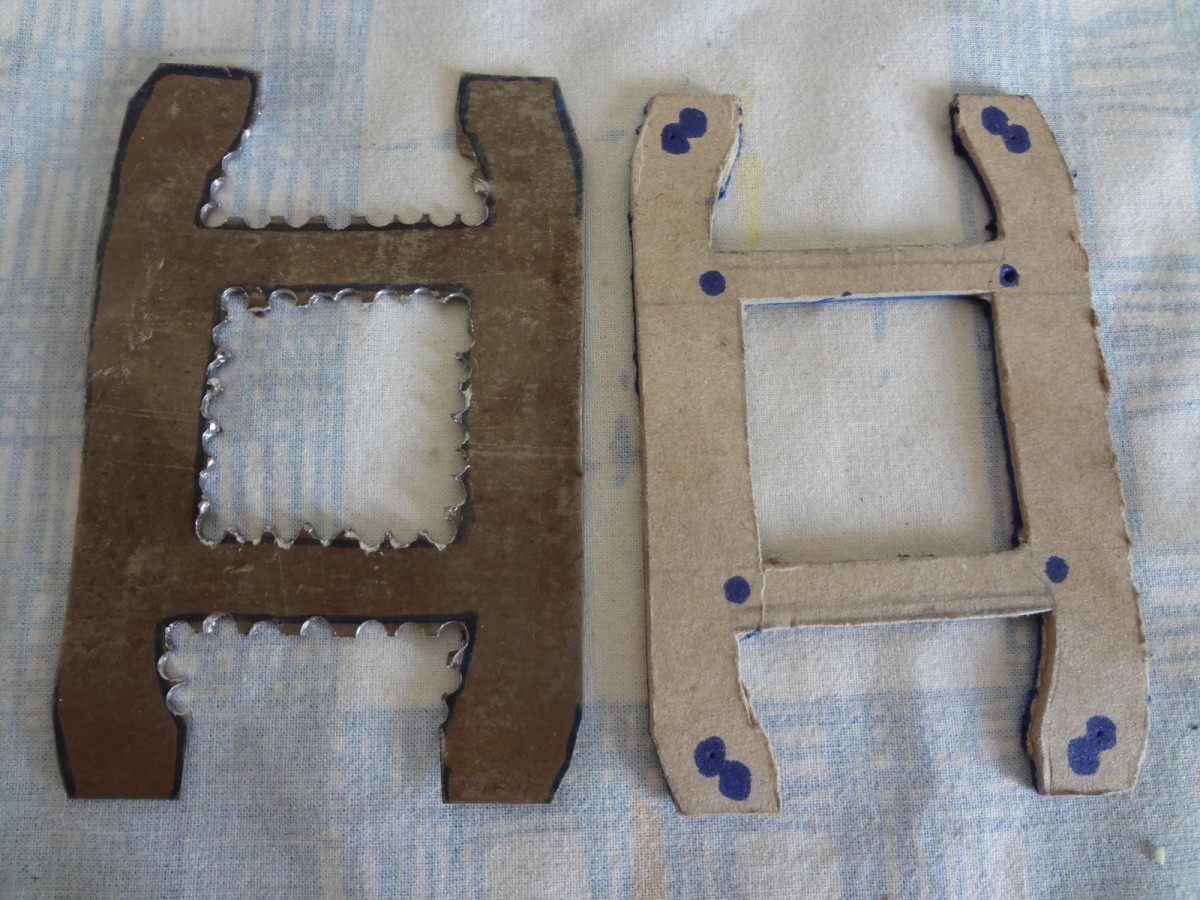

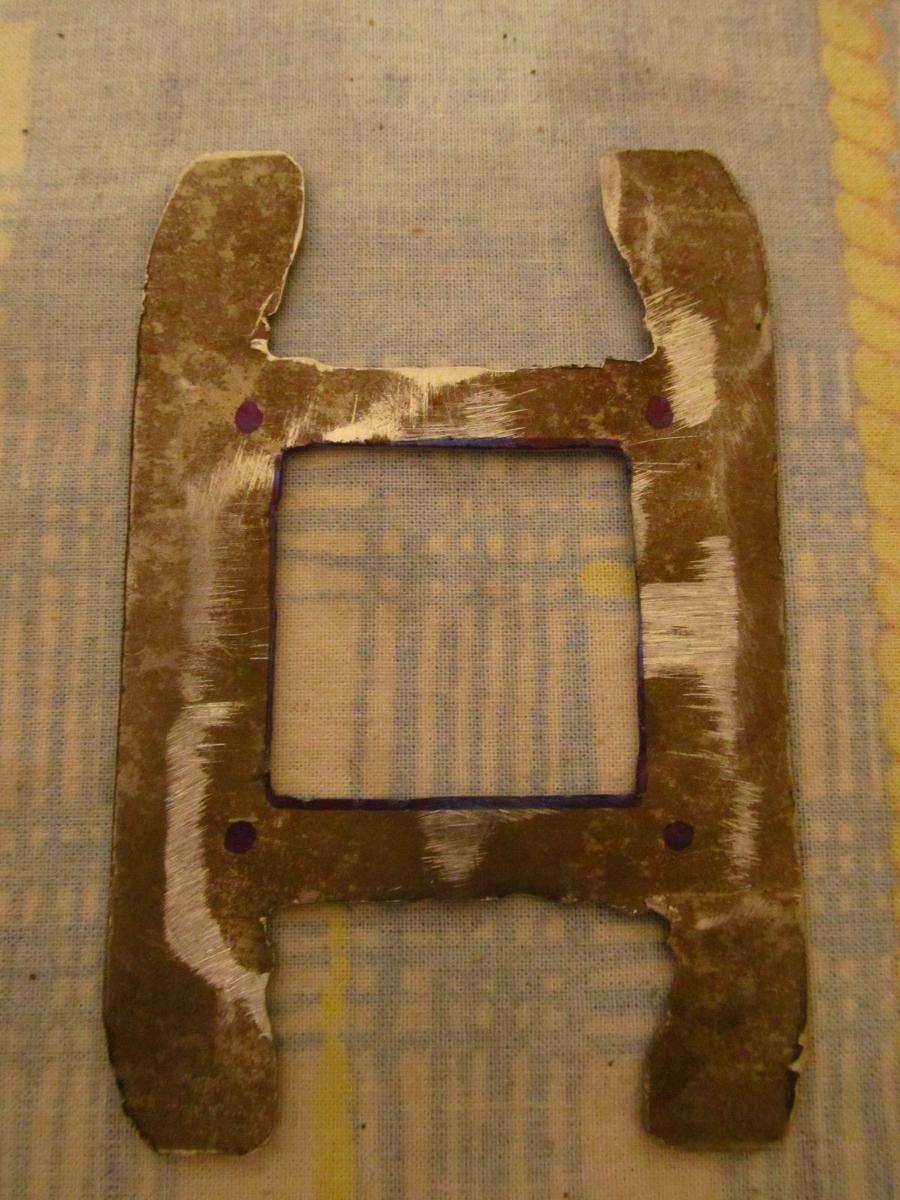

Справа - вырезанный шаблон, слева - заготовка крепления

Маркером отмечены точки для крепления пластины к кулеру, а также излишки металла, которые нужно удалить, чтобы пластина встала на свое место. По окончанию работ пластина будет загрунтована и окрашена термостойкой краской. Конечный результат вы увидите уже на тестировании.
