Доработка охлаждения моста HSI для GF 6600

для раздела Блоги

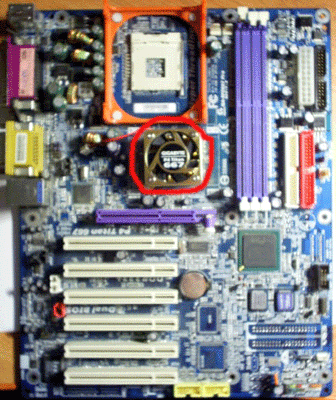

Как известно на HSI мосте можно буквально яйца жарить, может это конечно и не влияет на работу видеокарты, но все равно по мне чем прохладней тем лучше. Про смену терможевачки на АлСил3 говорить не надо . А вот попалась еще мне на глаза, года 2 назад умершая мат. плата от Гигабайта с титановским кулером.

(кликните по картинке для увеличения)

Мертвая ГИГА
А зачем кулеру без дела там висеть когда ему можно найти приминение на рабочей в\к - ASUS 6600, а точнее на её HSI мосту.

(кликните по картинке для увеличения)

Асус 6600 AGP

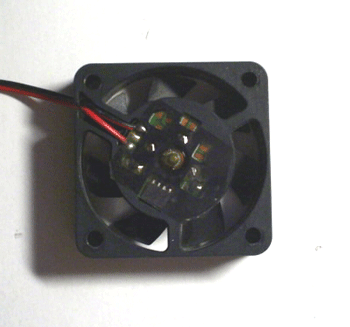

После демонтажа кулера выяснилось, что он не хочет заводиться, хотя и пытается. Но разве это проблема - отрываем с него наклейку (Titan......12V...), капелька машинного масла во внутренности, заплатку из скотча сверху и завертелся как миленький

(кликните по картинке для увеличения)

После смазки
Дальше надо как-то его запитать от 12 вольт, для этого возьмем обыкновенный разветвитель. Т.к. на БП разъемов маловато то доп. питание подключено через него.

(кликните по картинке для увеличения)

Разветвитель
Для этого используем два медных провода, с одной стороны прикрепим их к 12 вольтовой линии на разветвителе просто плотно зажав их креплением.

(кликните по картинке для увеличения)

Подключение к 12 вольт
А с другой стороны в разъем самого кулера, предварительно пропаяв кончики проводов припоем и закрепив их внутри обычными сапожными гвоздиками, предварительно откусив у них шляпки.

(кликните по картинке для увеличения)

Соединение
На первый взгляд казалось что кулер встанет на радиатор HSI моста как влитой, но получились маленькие расхождения которые были исправлены путем сжатия ребер радиатора с одной стороны и отжатия их с другой стороны.


(кликните по картинке для увеличения)

Подгонка размера


(кликните по картинке для увеличения)

Подгонка размера-2
После этих нехитрых манипуляций кулер замечательно прикрепился на радиатор, правда, только на два винта, но встал очень плотно, вот итог стараний:


(кликните по картинке для увеличения)

Готовый продукт

Вид с боку:

(кликните по картинке для увеличения)

Вид сбоку

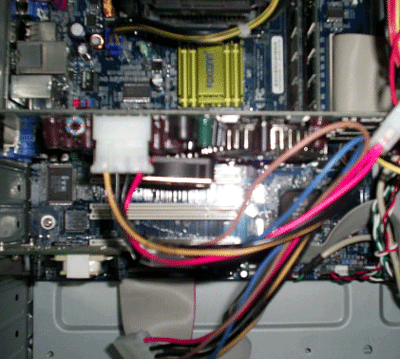

Вид в корпусе:


(кликните по картинке для увеличения)

В корпусе

Большое спасибо всем кто дочитал до конца. Критику и отзывы с удовольствием выслушаю в ЛС.
