Охлаждение ATI Radeon X1600Pro 256 Mb
реклама
В середине этого лета я решил сменить один из важнейших девайсов в своем системном блоке, а именно видеокарту. SAPPHIRE 9600 Atlantic продержалась у меня всего лишь год и перестала удовлетворять современным требованиям предъявляемым в качестве 3D ускорителя. После недолгих поисков по магазинам моего города мне удалось найти современную карту под AGP слот, ее стала ATI Radeon X1600Pro 256 Mb от Palit.Она вполне устраивала по цене и качеству.

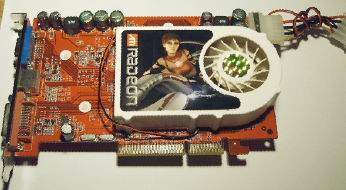

Видеокарта
Технические характеристики ATI Radeon X1600 XT/Pro
Графический чип - RV530
Техпроцесс, мкм - 0.09
Площадь ядра, кв.мм - 156
Число транзисторов, млн. - 157
Рабочие частоты графических процессоров, MHz - 590/500
Рабочие частоты видеопамяти, MHz - 1380/780
Объем памяти, Mb - 256/128, 256, 512
Тип памяти - GDDR-3/GDDR-2
Разрядность шины обмена с памятью - 128 Bit, а не 256!
Интерфейс - PCI-Express 16х/PCI-Express 16х, AGP
Число пиксельных процессоров, шт. - 12
Число вершинных процессоров, шт. - 5
Число текстурных процессоров, шт. - 4
Поддержка версии Pixel Shaders - 3
Поддержка версии Vertex Shaders - 3
Теоретическая скорость закраски (Fillrate), Mpix./s - 2360/2000
Полоса пропускания памяти, Gb/s - 21.6/12.8
Поддержка версии DirectX - 9.0с
Вечером того же дня новая видеокарта была установлена в мой системник.
И тут начались проблемы: диск поставляемый с картой отказывался корректно работать с моим CD-Romом, после не долгих мучений я решил поставить драйверы скаченные с Интернета. Вторая проблема заключалась в достаточно сильном шуме кулера. Производители от Palit установили маленький алюминиевый радиатор и, чтобы компенсировать его размеры, поставили быстрый и шумный вентилятор.
С этого момента начались мои изобретательства в области создания самодельного кулера, который обеспечил бы хорошую производительность при низком уровне шумов. При внимательном изучении родного экземпляра я пришел к выводу, что его модернизация ни к чему хорошему не приведет. Так и получилось, какие только вентиляторы я не устанавливал на родной радиатор, однако получить приемлемые результаты при малом уровне шумов мне ни как не удавалось. Даже снижение оборотов родного вентилятора путем уменьшения напряжения его питания не давало того, что я от него хотел.
Покопавшись в своих закромах, я нашел старый процессорный кулер который и решил применить в своих экспериментах.
Боксовый кулер
Основная проблема заключалась в его высоте, она ограничивалась расстоянием от видеокарты до TV тюнера установленного чуть ниже в PCI слот. Измерив необходимую высоту для моего изобретения, я принялся спиливать ребра боксового радиатора. Через пару часов мучений в домашних условиях, без нужных слесарных приспособлений, я достиг своей цели:
(кликните по картинке для увеличения)
Новый кулер
Вместо родного боксового вентилятора я установил на размер больше.
После установки новой модели на графическое ядро, сразу же принялся тестировать свой ново испеченный образец. Он показал отличные результаты, обеспечивая хорошую производительность и малый уровень собственных шумов. И так поставленная цель была достигнута.
В процессе модернизации системы охлаждения видеокарты мной был обнаружен нагрев PCI- AGP моста в период максимальной нагрузки, поэтому я установил дополнительный вентилятор на алюминиевую пластину крепления кулера.
вентилятора моста 2
С таким охлаждением видеокарта просуществовала несколько месяцев, пока в один прекрасный день я решил купить звуковую карту C-Media 7.1. И сразу же у меня встала проблема в ее установке, потому что мне мешал мой самодельный кулер. Вновь начались мои мучения, высота для кулера уменьшилось до 35 мм .Различные попытки сделать что то подходящее из того что у меня было оказались напрасными .Поэтому я перестал изобретать велосипед и просто купил в магазине Zalman VF700-Cu.
Zalman VF700-Cu
Цена конечно оставляла желать лучшего но выбора не было.
И снова у меня возникли проблемы с установкой. Данный кулер предназначен для установки на карты PCI- E ,и при установке на мой 3d ускоритель мне бы пришлось удалить пластину- крепление и лишить тем самым охлаждения AGP мост.
Немного подумав над этой проблемой, я решил заменить алюминиевую пластину- крепление на радиатор от Pentium 1 , он как раз подходил по размерам. Немного подкорректировав радиатор круглым напильником, в местах крепления винтов нового кулера, я придавил его залмановской накладкой.
(кликните по картинке для увеличения)
Zalman
(кликните по картинке для увеличения)
Zalman с обратной стороны
После установки финальной системы охлаждения мне захотелось узнать разгонный потенциал своей графической системы.
Со стандартных частот 500/784 мне удалось добиться стабильной работы на 630/920, при дальнейшем повышении частоты наблюдались всевозможные глюки.
На этом моя модернизация была закончена. А изобретенный кулер был подарен моему товарищу у которого стоит такая же видеокарта.
Конфигурация моего системника:
Корпус: Microtech Space Black-silver ATX 400W
Материнская плата: Leadtek K7NCR18G (nForce 2) кулер Ice Hammer 3475 WV
Процессор:AMD Atlon 2500+( Barton )
Оперативная память:3*512Mb Hynix-1 Dimm PC3200( 400Mz )
Жесткие диски:Maxtor 6Y120LO 120 Gb
Western Digital WD 800 80 Gb
CD-Rom: Nec DVD RW ND-3520
Звуковая карта : C-Media CMI 8768 7.1
Видеокарта: ATI Radeon X1600 Pro 256 Mb Palit
TV-тюнер: AverMedia AverTV Studio 307
Модем : Zyxel OMNI 56K
