Охлаждение северного моста GA-965P-S3 и GPU 7600GS

4 февраля 2007, воскресенье 01:27
для раздела Блоги
Сегодня наконец-то ко мне "пришел" долгожданный Core 2 Duo E4300.
Поскольку все равно комп разбирать, решил заодно кое-что улучшить в нем.

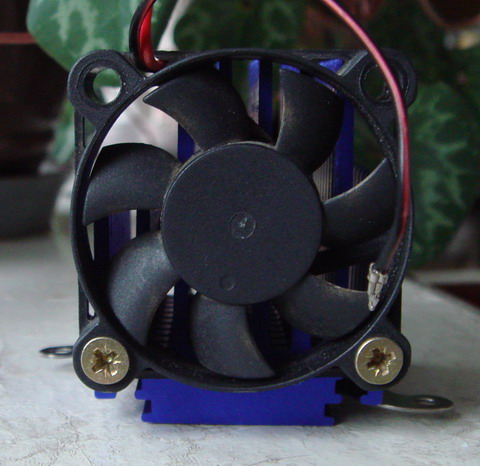

1. Давно просилось активное охлаждение на северный мост MB. Сначала хотел просто на родной радиатор поставить вентилятор. Но отодрав его (с трудом, надо заметить) и рассмотрев поближе - отказался от этой идеи. Уж очень мала площадь поверхности радиатора. В загашнике нашелся давно купленный и неиспользованный кулер Zalman ZM-NB47J. Вообще он предназначен для пассивного охлаждения, но я придумал как к нему прицепить подходящий вентилятор. Благо такой имелся от старой видеокарты или чипсетного кулера. Поскольку сверху крепить было неудобно, прикрепил его сбоку:


(кликните по картинке для увеличения)



После установки на MB все это выглядит вот так:


(кликните по картинке для увеличения)



Проводки воткнул в 5 вольт. Шума совсем нет а эффект очень хороший (палец теперь не обжигает).

2. Когда искал радиатор для чипсета, наткнулся на старый процессорный кулер для s370. Решил попробовать поставить его на видеокарту Palit Sonic 7600GS.
Крепление разумеется не подходит. Оторвал пластиковую защелку, а стальную скобу отогнул так, чтобы не касалась текстолита. От старого чипсетного кулера взял 2 пружинные защелки, а с обратной стороны в отверстия вставил петельки из скрепок. Чтобы не повредить текстолит склепками, сделал под них шайбочки из картона.


(кликните по картинке для увеличения)



Кулер встал замечательно:


(кликните по картинке для увеличения)



Теперь температура в полной загрузке (волосатым кубом) в закрытом корпусе не более 60 градусов при оборотах кулера 50%. Пожалуй можно еще поднять напряжение на GPU.

3. Попутно сделал модификацию охлаждения корпуса.
На передний вентилятор поставил регулятор оборотов и уменьшил их до 900 (Теперь его совсем не слышно).
Задний оставил на 1600, все-таки там нагрев воздуха от процессора и чипсета существенный.
Не штатный, который обдувает видеокарту, забирая воздух от решетки боковой стенки, переставил на 5 вольт, что сделало его тоже совершенно не слышным.
Общий уровень шума снизился значительно.

Вопросы и коментаррии сюда - http://forums.overclockers.ru/viewtopic.php?t=177586
