Titan CUV3AB, небольшой обзор и переделка креплений.

10 февраля 2009, вторник 12:52
для раздела Блоги
На днях мной был куплен девайс под названием "Titan CUV3AB"
Судя по описанию, предназначен он для охлаждения видеокарт, но в сети встречаються сообщения об использовании его для охлаждения чипсета, благо радиатор по заявлениям производителя -медный, а площадь крыльчатки вентилятора - больше чем у "родного" установленного на мат.плате.

Кулер упакован в блистер, внутри находиться кусок картона с красочным изображением устройства и способом его применения, радиаторы для чипов памяти видеокарты, шприц с термопастой Titan Nano Grease(1г), 4 пластиковые накладки для защиты вентилятора (различные по форме и цвету), переходник 3pin-Molex, 2 удлинительные лапки(для крепления 79мм), 4 подпружиненые крепежные "пимпочки", 4 болтика.

Поподробнее хочется сказать о радиаторах на память видеокарты: изготовлены из алюминия, на подошву уже нанесён термоинтерфейс сильно напомнивший мне обычный 2х сторонний скотч, сами радиаторы не большие, низкие, эффективность имхо невысокая.

Вернемся же к "виновнику" моей статьи: как выше сказано изготовлен он якобы из меди, но проходящий рядом отец взял его, покрутил в руках, сказал что это не медь, а какойто сплав. И правда, цвет сильно "золотистый" и нет присущего меди специфического запаха., хотя скорей всего радиатор чем-то покрыт, либо точно сплав.

Качаество обработки основания я бы не назвал очень хорошим, ибо видны следы станка, но оно ровное и блестит.

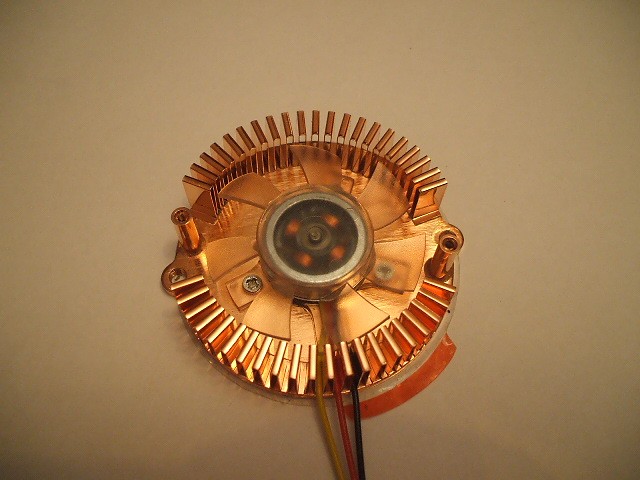

Конструкция предусматривает крепление на расстоянии ~54 и ~79мм(при использовании входящих в комплект удлиняющих лапок).


CUV3

Дефолтный кулер который стоял на чипсете MSI K8 Neo nForce4, слабенький, сильно грееться, а также после нескольких месяцев работы начинает дико визжать.


default
вот это чудище.

Кстати расстояние между креплениями на мат плате 59мм, а на кулре 54 или 79.


s_plankami

Сначала была мысль подрезать и подточить лапки из комплекта, но их толщина меня не вдохновила.


planki

Было решено изготовить их самому. Из дюралевого листа ~1.5мм были выпилены, а затем доведены до ума вот такие лапки:



samodelnie1

с обратной стороны кромка была сточена наискосок



samodel2


В итоге после нескольких "примерок" получилось вот что:



gotoviy1


с обратной стороны:



gotoviy2

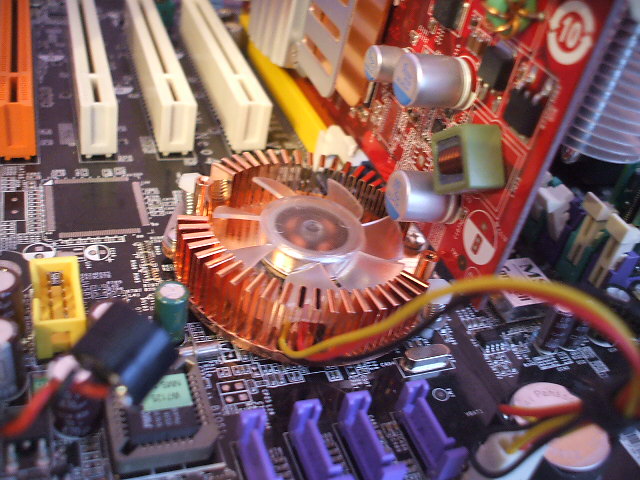

Установив кулер, оказалось что все получилось с точностью до миллиметра, видеокарта встала почти вплотную.
