Ретро-разгон. Часть первая NVIDIA Quadro FX1400 (Geforce 6800LE)

для раздела Блоги



Лирическое отступление.
Я понимаю, что за окном 2012 год и тест видеокарт 2005-2006 годов, которые и так исследованы со всех сторон, вряд ли кого-то заинтересует. Но мне самому было очень интересно повозиться и интересными железками и просто прикоснуться к истории. Ведь во времена царствования Geforce 6800 я не мог позволить себе такую карту, а во время 7900, я выбрал Radeon X1950GT (хотя точнее это были уже времена царствования Geforce 8800).
Другой причиной было то, что данные карты не поддерживают софтвольтмод (или поддерживают его очень ограниченно), что в наше время повсеместного программного изменения напряжения для любой карты дороже 150$ просто как бальзам на душу старого оверклокера.
Итак, попали ко мне в руки 3 видеокарты Quadro – пара FX1400 и одна FX3500

Quadro FX1400
Ядро NV41/42, пиксельных конвейеров – 8, вершинных -5 (к сожалению, PCI-E видеокарты на NV41/42 не поддаются разблокировке, в отличие от своих AGP собратьев на NV40). Объем памяти 128 Мб. Дизайн платы аналогичен таковому у Geforce 6800/6800LE. У меня было 2 карты, которые немного отличались друг от друга (разные кулеры, дроссели). После снятия кулеров стало понятно, что разница появилась не на пустом месте – графпроцессор на одной карте был явно больше по площади и с защитной рамкой на подложке, а на второй – меньше и без защиты. После курения FAQ’ов стало понятно, что одна карта основана на 130нм NV41, а другая – на 110нм NV42. Обе были по-быстрому проверены на разгон.
Номинальные частоты 350/600. Разгон проводился с помощью Riva Tuner, стабильность проверялась программой ATITool 0.27 beta 4

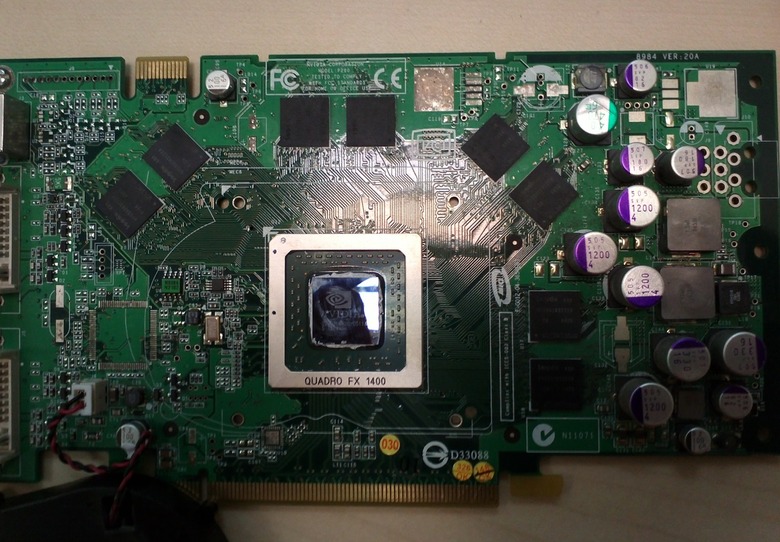

Карта с NV41 разогналась вполне обычно для референса 6800/LE – 425/800. Вот сохранившаяся фотка карты, сделанная телефоном (картинки кликабельны)

NV42 удивил – 486/770. Было решено исследовать карту поподробнее. Дома выяснилась причина феноменального разгона – дело не в тонком технопроцессе, а в завышенном напряжении – 1.34В (1.39В под нагрузкой) против положенных 1.2/1.25В


Разгон
Разгон принес немало сюрпризов, как приятных, так и совсем нерадостных.
Вольтмод 6800 подробно описан в этой статье.
На карту был установлен кулер Scythe Musashi с одним 12см вентилем.

Фотка с вольтмодом

2 переменных резистора + 3х пиновый разъем для мониторинга напряжений.
Приятный сюрприз – ядро очень хорошо реагировало на вольмод и максимальная частота составила 560 МГц при 1,54В.
На карте установлена память HY5DU283222A FP-28.

  Судя по даташиту в данной линейке есть версии, рассчитанные на рабочую частоту в 1ГГц. Изменение таймингов на лету не работало

 А прошивка таймингов от 2нс ни к какому результату не привела. Возможно, Nibitor неправильно выбирал timingset.
Вольтмод приносил небольшую пользу – 800МГц при 2,7В (в номинале 2,5В - стандартное напряжение DDRI памяти :) ). Но весь положительный эффект перекрывался «качелями», причем частота памяти зависела от напряжения ядра. Чем выше напряжения чипа, тем ниже разгон памяти. В результате при напряжении на ядре 1.54В (в 3D) предельная частота памяти составила 700 МГц.

Но первое же тестирование в играх выявило, что артефактов нет лишь при частоте памяти 680МГц.
3D Mark 2005 был пройден при символичной частоте чипа 604 МГц и получен символичный результат в 5031 балл. http://www.3dmark.com/3dm05/5463369
Замер напряжения

Замеченная странность – реальная частота чипа на 25 МГц больше, чем прописанная в БИОСе. Прошивка альтернативных БИОСов не проводилась, т.к. не удалось найти БИОС 6800/LE PCI-E 128Мб.

Немного о производительности
Производительность тестировалась в Windows XP sp3 с драйвером 169.21.
Приведу настройки, на которых вполне возможно играть.
Crysis, FarCry2 – 1280*720 минимальные настройки
Dear Esther, NFS Most Wanted – 1280*720 – средне высокие настройки.
В современных играх все плохо. Даже в очень нетребовательной Deus Ex Human Revolution в разрешении 800*600 фпс порой падает до 15. С другой стороны, чего еще ждать от карты 2004-го года? :)

В следующей части я расскажу о разгоне Quadro FX3500 (аналог Geforce 7900GS). За сим откланяюсь.
