Модификация системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP.
Модификация системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP.<br/>
<br/>Данный небольшой обзор посвящён модификации (улучшению) системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP. Улучшение системы охлаждения имеет смысл делать только в том случае если Вы хотите хорошо разогнать Ваш процессор, т.е. если Вы вообще не планируете гнать процессор (тогда зачем покупать такую дорогую мать?), то эту статью можно не читать и систему охлаждения не улучшать, так как без разгона мать работает очень стабильно и ничего менять не ней не надо! Я купил именно эту материнскую плату, потому что прочитав многие обзоры и тесты, в том числе и зарубежные, понял что, по моему мнению, на данный момент ...
Модификация системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP.
Данный небольшой обзор посвящён модификации (улучшению) системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP. Улучшение системы охлаждения имеет смысл делать только в том случае если Вы хотите хорошо разогнать Ваш процессор, т.е. если Вы вообще не планируете гнать процессор (тогда зачем покупать такую дорогую мать?), то эту статью можно не читать и систему охлаждения не улучшать, так как без разгона мать работает очень стабильно и ничего менять не ней не надо! Я купил именно эту материнскую плату, потому что прочитав многие обзоры и тесты, в том числе и зарубежные, понял что, по моему мнению, на данный момент это одна из лучших материнских плат для разгона процессоров Intel Core 2 Duo. Даже тот факт, что именно на этой материнке тестируются и разгоняются новые четырехядерные процессоры Интел семейства Kentsfield говорит уже о многом. Кстати для поддержки этой материнской платой новых четырехядерных процессоров надо всего лишь обновить Биос до версии 0706 и более поздней.
Переходим непосредственно к улучшению системы охлаждения материнской платы ASUS P5B Deluxe/WiFi-AP.
Данный небольшой обзор посвящён модификации (улучшению) системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP. Улучшение системы охлаждения имеет смысл делать только в том случае если Вы хотите хорошо разогнать Ваш процессор, т.е. если Вы вообще не планируете гнать процессор (тогда зачем покупать такую дорогую мать?), то эту статью можно не читать и систему охлаждения не улучшать, так как без разгона мать работает очень стабильно и ничего менять не ней не надо! Я купил именно эту материнскую плату, потому что прочитав многие обзоры и тесты, в том числе и зарубежные, понял что, по моему мнению, на данный момент это одна из лучших материнских плат для разгона процессоров Intel Core 2 Duo. Даже тот факт, что именно на этой материнке тестируются и разгоняются новые четырехядерные процессоры Интел семейства Kentsfield говорит уже о многом. Кстати для поддержки этой материнской платой новых четырехядерных процессоров надо всего лишь обновить Биос до версии 0706 и более поздней.
Переходим непосредственно к улучшению системы охлаждения материнской платы ASUS P5B Deluxe/WiFi-AP.
1) Замена термоинтерфейса на северном и южном мосту.
Первое что я решил сделать, когда вытащил материнскую плату из коробки, это снять радиаторы с северного и южного моста, счистить с них заводскую термопасту, также счистить термопасту с чипов северного и южного моста.
Для этого нам понадобится несколько ватных палочек, немного этилового или изопропилового спирта, пинцет и плоская отвертка.
Перевернув материнскую плату мы увидим, что радиатор южного моста крепится к ней двумя зажимами, смело отжимаем их пинцетом и аккуратно снимаем радиатор. Сняться он может не совсем легко, так как он скорее всего плотно прилип к чипу южного моста. Чтобы снять его надо либо приложить немного силы, но только аккуратно, либо подцепить радиатор отверткой и отлипить его с помощью нее, но опять все надо делать аккуратно, чтобы не повредить контакты и микросхемы на материнской плате! Абсолютно также нужно все проделать с радиатором северного моста, но надо учитывать что от него на мосфеты идет тепловая трубка, которая соединяется с другим радиатором и вся эта система снимается вместе, то есть там надо быть еще аккуратней!
После того как мы сняли радиаторы с северного и южного моста необходимо удалить с них заводскую термопасту. Для этого берем ватную палочку, смачиваем ее в этиловом или в изопропиловом спирте и удаляем пасту с радиаторов. Это может занять некоторое время и придется сменить не одну ватную палочку, так как заводская термопаста довольно сильно присохла к радиатору.
Далее если у Вас радиаторы более менее ровные и неплохо отшлифованные, то больше ничего делать с ними не надо, но если они плохо отшлифованы и не очень ровные, то можно выравнить их основание с помощью шкурки-нулевки, а потом отшлифовать с помощью пасты ГОИ и масла (соответствующие методики есть на форуме и здесь я их приводить не буду).
Теперь необходимо снять термопасту с чипов южного и северного моста. Для этого ватной палочкой, предварительно смоченной в спирте, аккуратно смываем заводскую термопасту, делаем это не торопясь, чтобы не повредить сами чипы и другие микросхемы материнской платы.
После того как мы освободили радиаторы и чипы северного и южного моста от заводской термопасты, необходимо нанести какую нибудь другую более эффективную термопасту. Я для этой цели выбрал наиболее доступную, и, по-моему мнению, очень хорошую в соотношении цена/доступность/теплопроводность, термопасту КПТ-8, купленную в Санрайзе в середине сентября 2006 года. Паста была в 125-граммовом тюбике, имела белый цвет и немного густоватую консистенцию, кстати срок годности ее, указанный на тюбике, равняется 3-м годам.
Выдавливаем небольшую каплю термопасты КПТ-8 на южный мост и размазываем ее по всей поверхности чипа равномерным тонким слоем. Я размазывал каплю с помощью напалечника, довольно удобно надо сказать. Также следует нанести совсем маленькую капельку термопасты на сам радиатор южного моста, во избежание образования воздушных пузырьков от возможной неровности или шероховатости радиатора. Далее аккуратно прижимаем радиатор на чип южного моста и защелкиваем с обратной стороны материнской платы. На северном мосте делаем все аналогично южному, за исключением того, что чип северного моста меньше и термопасты нужно соответственно меньше. Незабываем также нанести совсем немного темопасты на радиатор северного моста.
Замена термоинтерфейса на северном и южном мосту материнской платы ASUS P5B Deluxe/WiFi-AP произведена.
Идея взята отсюда - http://www.xtremesystems.org/forums/showthread.php?t=106563
На этом в принципе можно было бы остановиться, но тем кто планирует сильно гнать процессор и ему возможно понадобиться повышать напряжение на северном и южном мосту, вседствие этого они начнут сильно греться. Тем более что в штатном режиме, даже без замены термоинтерфейса, северный и особенно южный мост сильно греются. У меня без заменяя термоинтерфейса и даже без разгона температура на южном мосте была вплоть до 50-55 градусов при длительных компьютерных играх. Северный мост греется изначально меньше, так как там стоит более массивный радиатор. Но чтобы улучшить показатели разгона процессора при повышении напряжения на северном и на южном мосту, а также чтобы хорошо охладить северный и южный мост, приступаем ко второй части улучшения системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP.
Первое что я решил сделать, когда вытащил материнскую плату из коробки, это снять радиаторы с северного и южного моста, счистить с них заводскую термопасту, также счистить термопасту с чипов северного и южного моста.
Для этого нам понадобится несколько ватных палочек, немного этилового или изопропилового спирта, пинцет и плоская отвертка.
Перевернув материнскую плату мы увидим, что радиатор южного моста крепится к ней двумя зажимами, смело отжимаем их пинцетом и аккуратно снимаем радиатор. Сняться он может не совсем легко, так как он скорее всего плотно прилип к чипу южного моста. Чтобы снять его надо либо приложить немного силы, но только аккуратно, либо подцепить радиатор отверткой и отлипить его с помощью нее, но опять все надо делать аккуратно, чтобы не повредить контакты и микросхемы на материнской плате! Абсолютно также нужно все проделать с радиатором северного моста, но надо учитывать что от него на мосфеты идет тепловая трубка, которая соединяется с другим радиатором и вся эта система снимается вместе, то есть там надо быть еще аккуратней!
После того как мы сняли радиаторы с северного и южного моста необходимо удалить с них заводскую термопасту. Для этого берем ватную палочку, смачиваем ее в этиловом или в изопропиловом спирте и удаляем пасту с радиаторов. Это может занять некоторое время и придется сменить не одну ватную палочку, так как заводская термопаста довольно сильно присохла к радиатору.
Далее если у Вас радиаторы более менее ровные и неплохо отшлифованные, то больше ничего делать с ними не надо, но если они плохо отшлифованы и не очень ровные, то можно выравнить их основание с помощью шкурки-нулевки, а потом отшлифовать с помощью пасты ГОИ и масла (соответствующие методики есть на форуме и здесь я их приводить не буду).
Теперь необходимо снять термопасту с чипов южного и северного моста. Для этого ватной палочкой, предварительно смоченной в спирте, аккуратно смываем заводскую термопасту, делаем это не торопясь, чтобы не повредить сами чипы и другие микросхемы материнской платы.
После того как мы освободили радиаторы и чипы северного и южного моста от заводской термопасты, необходимо нанести какую нибудь другую более эффективную термопасту. Я для этой цели выбрал наиболее доступную, и, по-моему мнению, очень хорошую в соотношении цена/доступность/теплопроводность, термопасту КПТ-8, купленную в Санрайзе в середине сентября 2006 года. Паста была в 125-граммовом тюбике, имела белый цвет и немного густоватую консистенцию, кстати срок годности ее, указанный на тюбике, равняется 3-м годам.
Выдавливаем небольшую каплю термопасты КПТ-8 на южный мост и размазываем ее по всей поверхности чипа равномерным тонким слоем. Я размазывал каплю с помощью напалечника, довольно удобно надо сказать. Также следует нанести совсем маленькую капельку термопасты на сам радиатор южного моста, во избежание образования воздушных пузырьков от возможной неровности или шероховатости радиатора. Далее аккуратно прижимаем радиатор на чип южного моста и защелкиваем с обратной стороны материнской платы. На северном мосте делаем все аналогично южному, за исключением того, что чип северного моста меньше и термопасты нужно соответственно меньше. Незабываем также нанести совсем немного темопасты на радиатор северного моста.
Замена термоинтерфейса на северном и южном мосту материнской платы ASUS P5B Deluxe/WiFi-AP произведена.
Идея взята отсюда - http://www.xtremesystems.org/forums/showthread.php?t=106563
На этом в принципе можно было бы остановиться, но тем кто планирует сильно гнать процессор и ему возможно понадобиться повышать напряжение на северном и южном мосту, вседствие этого они начнут сильно греться. Тем более что в штатном режиме, даже без замены термоинтерфейса, северный и особенно южный мост сильно греются. У меня без заменяя термоинтерфейса и даже без разгона температура на южном мосте была вплоть до 50-55 градусов при длительных компьютерных играх. Северный мост греется изначально меньше, так как там стоит более массивный радиатор. Но чтобы улучшить показатели разгона процессора при повышении напряжения на северном и на южном мосту, а также чтобы хорошо охладить северный и южный мост, приступаем ко второй части улучшения системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP.
2) Дополнительное охлаждение северного и южного мостов.
Я пошел наверно самым простым способом дополнительного охлаждения чипсета и южного моста.

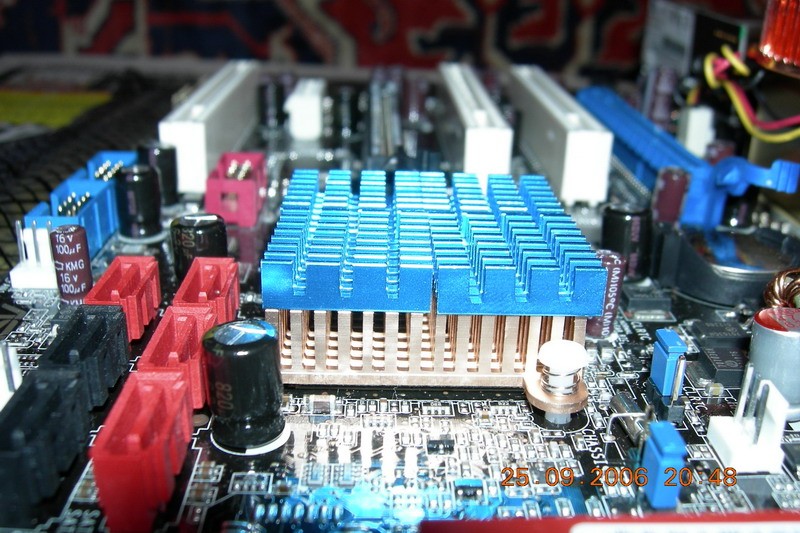

На южный мост я приклеил 4 радиатора, предназначенные для охлаждения памяти видеокарты из комплекта Titan. В качестве клея я использовал теплопроводный клей Алсил-5.
Далее на эти радиаторы, опять же с помощью теплопроводного клея Алсил-5, я аккуратно приклеил вентилятор 40х40 мм Titan TFD 4010M12C.
С южным мостом закончили и теперь можно приступать к улучшению охлаждения северного моста (чипсета).
На северный мост я приклеил с помощью теплопроводного клея Алсил-5 радиатор с вентилятором из того же комплекта для охлаждения видеоадаптера Titan.
С установкой дополнительного охлаждения на северный и южный мост закончено, теперь можно приступить к установке дополнительного охлаждения других частей материнской платы.
Я пошел наверно самым простым способом дополнительного охлаждения чипсета и южного моста.
На южный мост я приклеил 4 радиатора, предназначенные для охлаждения памяти видеокарты из комплекта Titan. В качестве клея я использовал теплопроводный клей Алсил-5.
Далее на эти радиаторы, опять же с помощью теплопроводного клея Алсил-5, я аккуратно приклеил вентилятор 40х40 мм Titan TFD 4010M12C.
С южным мостом закончили и теперь можно приступать к улучшению охлаждения северного моста (чипсета).
На северный мост я приклеил с помощью теплопроводного клея Алсил-5 радиатор с вентилятором из того же комплекта для охлаждения видеоадаптера Titan.
С установкой дополнительного охлаждения на северный и южный мост закончено, теперь можно приступить к установке дополнительного охлаждения других частей материнской платы.
3) Дополнительного охлаждения других частей материнской платы.
В комплекте с материнской платой ASUS P5B Deluxe/WiFi-AP есть специальный дополнительный вентилятор, который ставится на радиатор, который охлаждает мосфеты. Его в принципе вполне достаточно если система будет подвергаться разгону.
Мне пришлось по другому охлаждать воздушное пространство вокруг этого радиатора, так как установка процессорного кулера Thermaltake Big Typhoon не дает поставить этот вентилятор, потому что размеры Тайфуна велики и тепловые трубки мешают встать дополнительному вентилятору на радиатор, который охлаждает мосфеты.
Я приклеил с помощью все того же теплопроводного клея Алсил-5 вентилятор 40х40 мм Titan TFD 4010M12C на блок гигабитной сетевой карты – не очень красиво, но до сих пор все держится, не отваливается и главное этот вентилятор обдувает воздушное пространство над радиатором, который охлаждает мосфеты.
Далее я решил охладить чипы 8-ми фазного питания процессора RIO R47, которые после нескольких часов в компьютерные игры нагреваются заметно. На них я просто приклеил алюминиевые радиаторы из комплекта охлаждения видеоадаптера TITANTTC-CUV2AB RHS [4500] rpm.
На этом модификация (улучшение) системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP закончена. Не судите статью строго, так как она не претендует на идеальную. Все пожелания и комментарии можно отправлять мне по л.с. или по электронной почте а также в теме Asus P5B / P5B-E / Plus / Deluxe / WiFi-AP (Intel P965)
P.S. Всем удачного разгона.
В комплекте с материнской платой ASUS P5B Deluxe/WiFi-AP есть специальный дополнительный вентилятор, который ставится на радиатор, который охлаждает мосфеты. Его в принципе вполне достаточно если система будет подвергаться разгону.
Мне пришлось по другому охлаждать воздушное пространство вокруг этого радиатора, так как установка процессорного кулера Thermaltake Big Typhoon не дает поставить этот вентилятор, потому что размеры Тайфуна велики и тепловые трубки мешают встать дополнительному вентилятору на радиатор, который охлаждает мосфеты.
Я приклеил с помощью все того же теплопроводного клея Алсил-5 вентилятор 40х40 мм Titan TFD 4010M12C на блок гигабитной сетевой карты – не очень красиво, но до сих пор все держится, не отваливается и главное этот вентилятор обдувает воздушное пространство над радиатором, который охлаждает мосфеты.
Далее я решил охладить чипы 8-ми фазного питания процессора RIO R47, которые после нескольких часов в компьютерные игры нагреваются заметно. На них я просто приклеил алюминиевые радиаторы из комплекта охлаждения видеоадаптера TITANTTC-CUV2AB RHS [4500] rpm.
На этом модификация (улучшение) системы охлаждения на материнской плате ASUS P5B Deluxe/WiFi-AP закончена. Не судите статью строго, так как она не претендует на идеальную. Все пожелания и комментарии можно отправлять мне по л.с. или по электронной почте а также в теме Asus P5B / P5B-E / Plus / Deluxe / WiFi-AP (Intel P965)
P.S. Всем удачного разгона.
