Ремонт Sony Xperia Z2 и почему ремонтировать битые телефоны не всегда хорошая идея

Наконец я взялся за ремонт смартфона Sony Xperia Z2, он уже больше года пролежал в ожидании, и вот свершилось.

Я конечно понимаю что на барахолках можно при удачном стечении обстоятельств найти такой же или аналогичный смартфон в рабочем состоянии, однако мне захотелось восстановить, тем более аппарат все еще неплохой хоть и горячий благодаря SOC от Qualcomm.

Для проверки софта подозрительного и экспериментов сойдет, да и опыт лишним не будет.

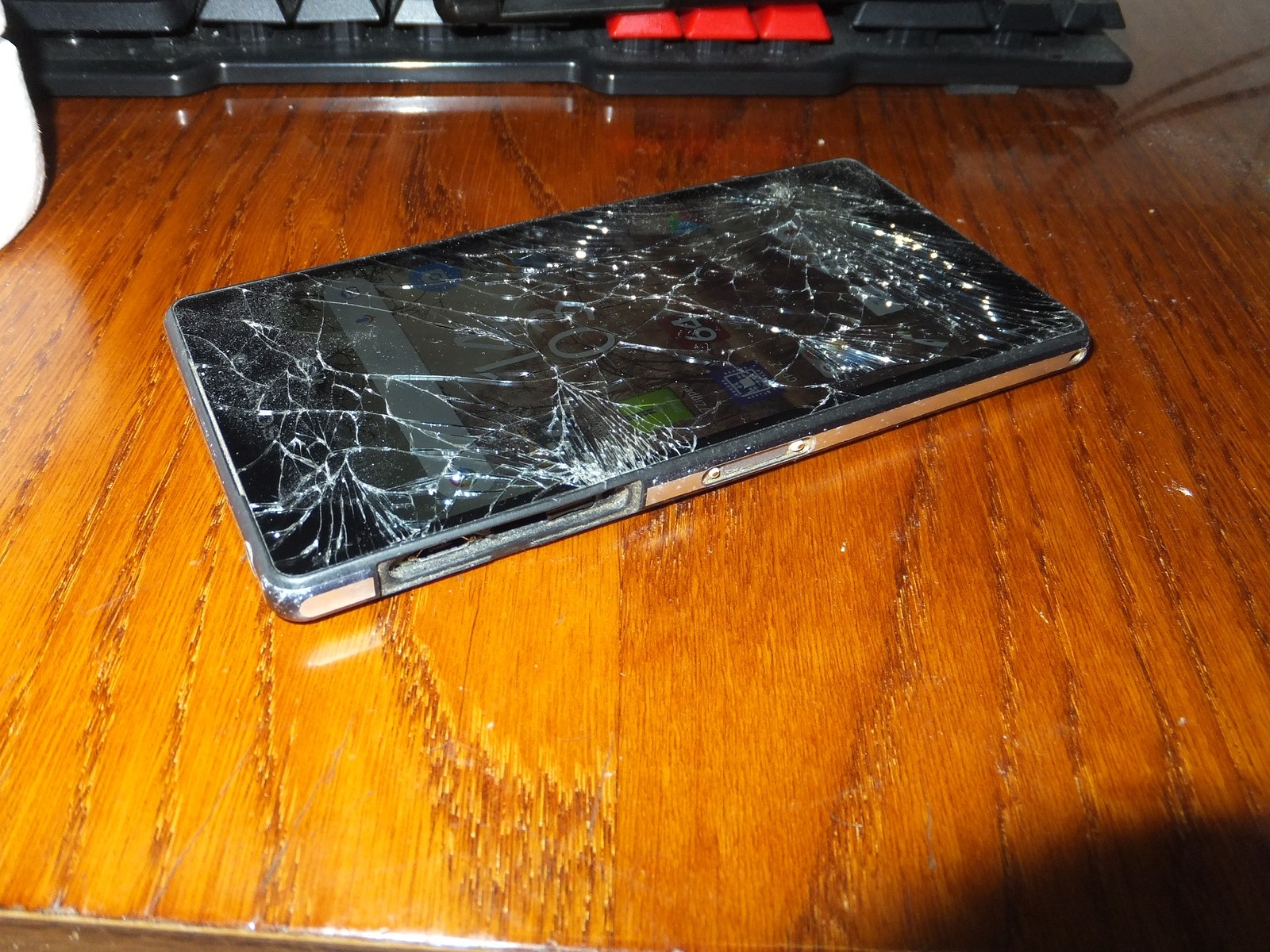

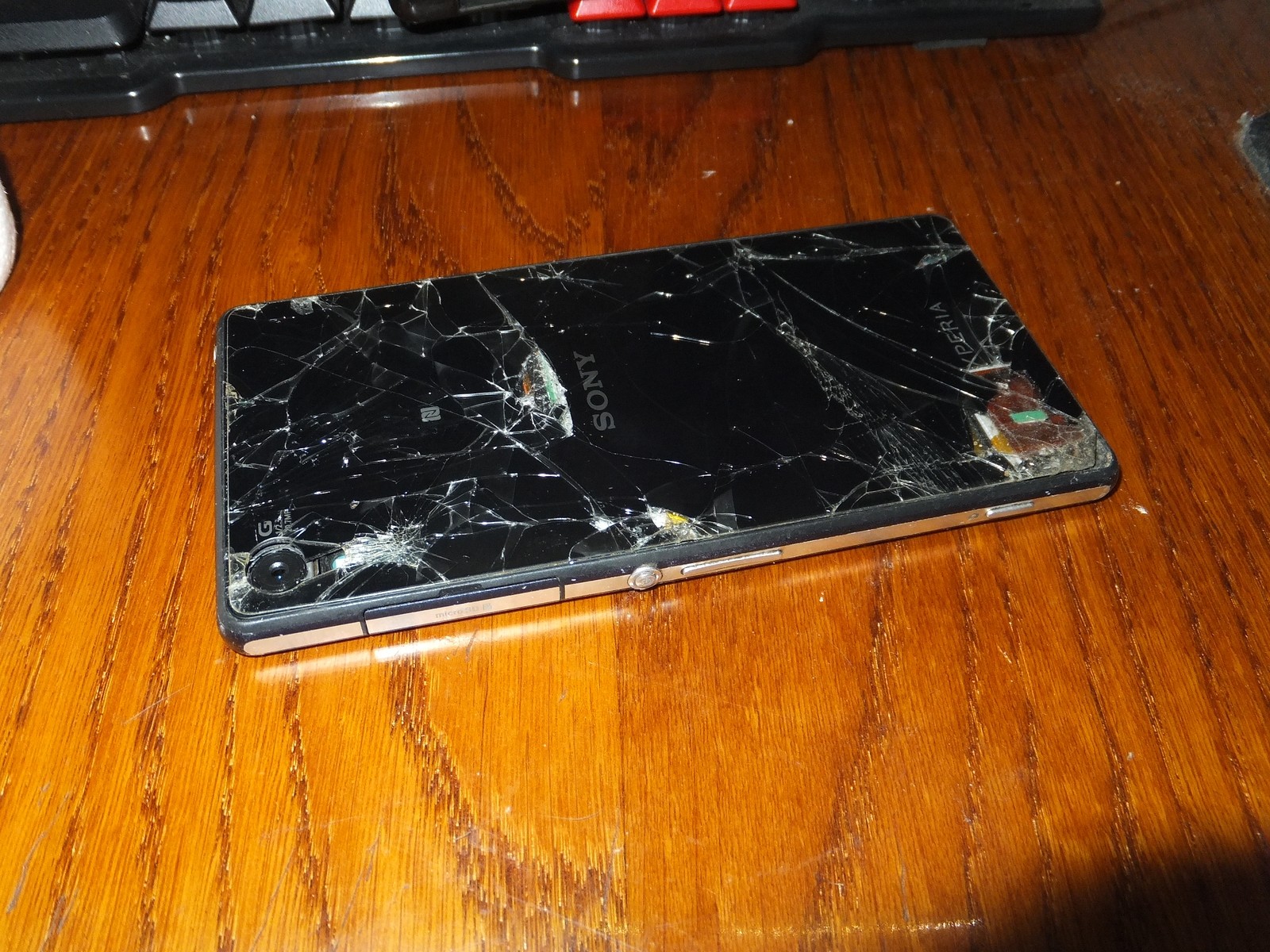

В целом смартфон работает, сенсор неисправен, задняя крышка тоже разбита.

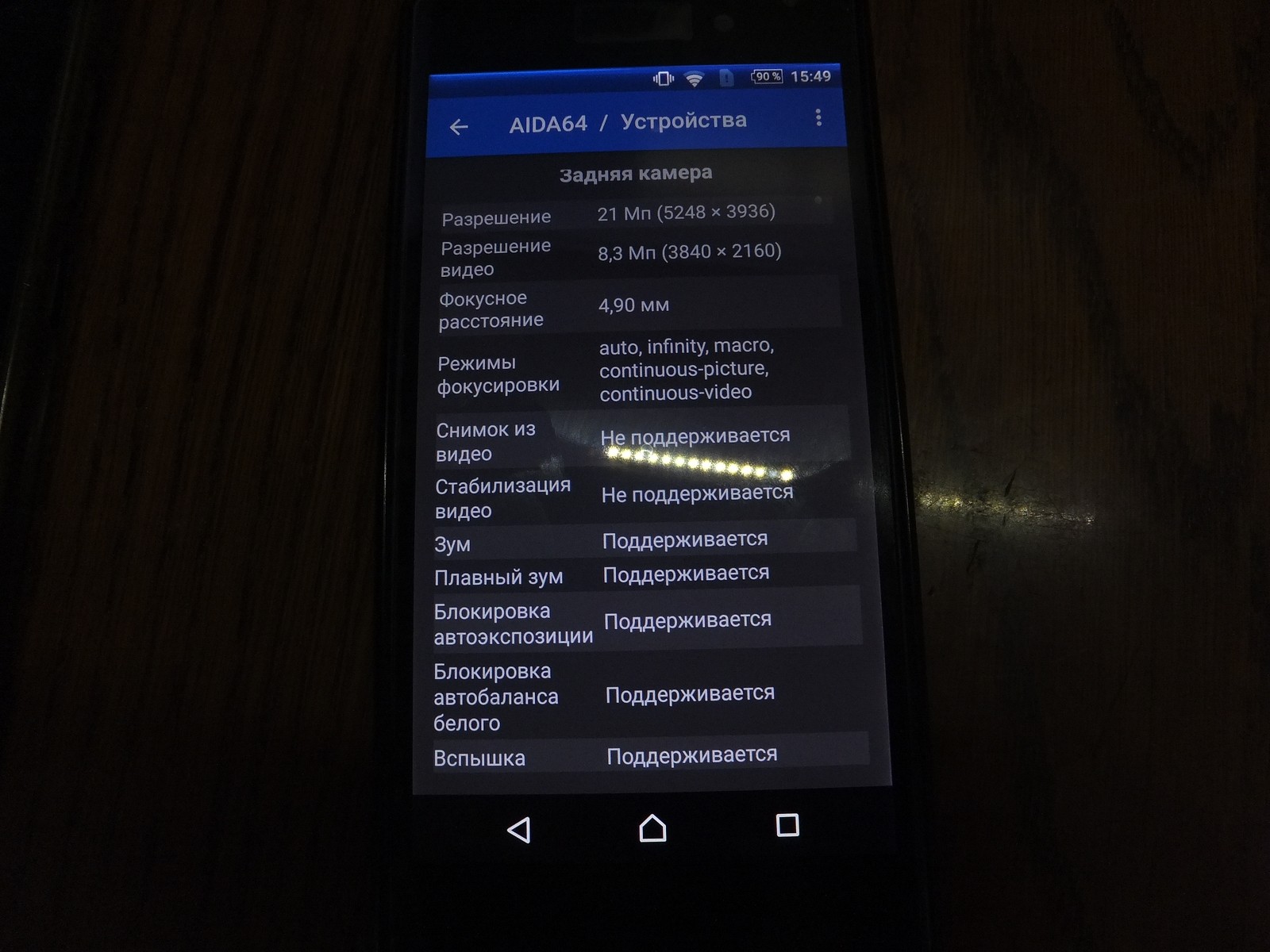

ОС установлена версии 6.0.1, 3 ГБ LPDDR3 ОЗУ, 4 ARMv7 ядра Krait 400 (x32) с частотой до 2.26 ГГц, 16 ГБ встроенной памяти из которых ~3 ГБ занимает Android, камера по заявлениям на 20 МП.

До того как этот смартфон попал ко мне его уже точно пытались ремонтировать, я и сам уже успел заменить модуль камеры на новый еще в позапрошлом году, но до замены модуля экрана добрался только сейчас.

Отломанное гнездо антенны, несколько сорванных SMD элементов и сопля припоя на системной плате, вероятно по вине сорванных SMD элементов постоянно включена передача данных и невозможно её никак отключить, хотя это не критично в моем случае.

Несмотря на повреждения системной платы я сначала решил заменить модуль экрана, у продавца хоть и плохой рейтинг на AliExpress, но я не постеснялся заказать именно у него, так даже интереснее что же выйдет из такой покупки.

Модуль экрана: ( aliexpress.ru/item/33059850192.html )
Продавец: ( aliexpress.ru/store/2667041 )

Модуль экрана на момент написания статьи стоил ~13.5$, мне же он обошелся на момент заказа в ~17$, ну а в прошлом году насколько я помню стоимость модуля была более 20$, так что стоимость со временем заметно падает.

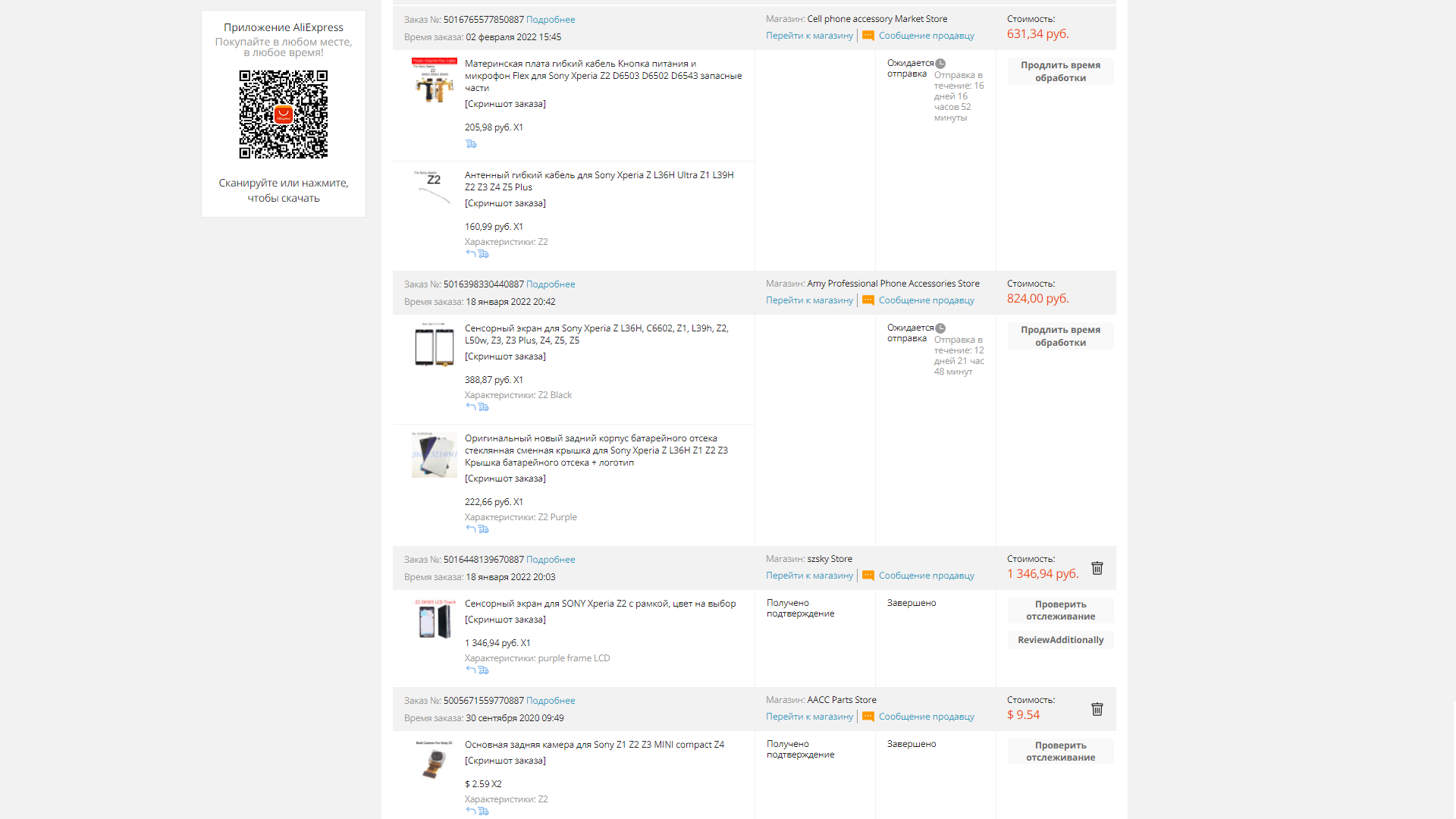

К слову, я заказывал еще у другого продавца с рейтингом получше заднее стекло и сенсорный модуль без матрицы, но этот заказ все еще не приехал, так что перейдем к тому что есть.

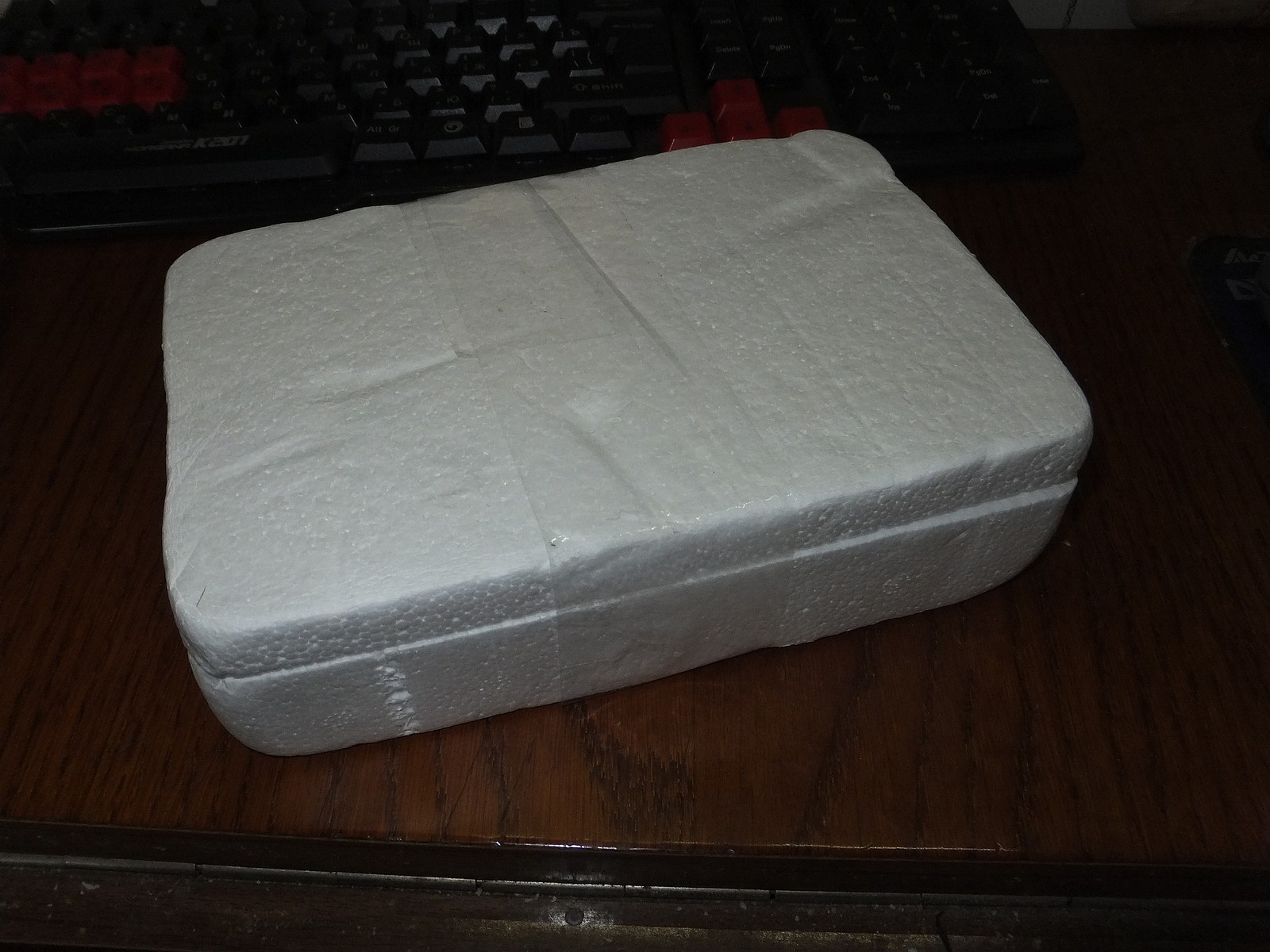

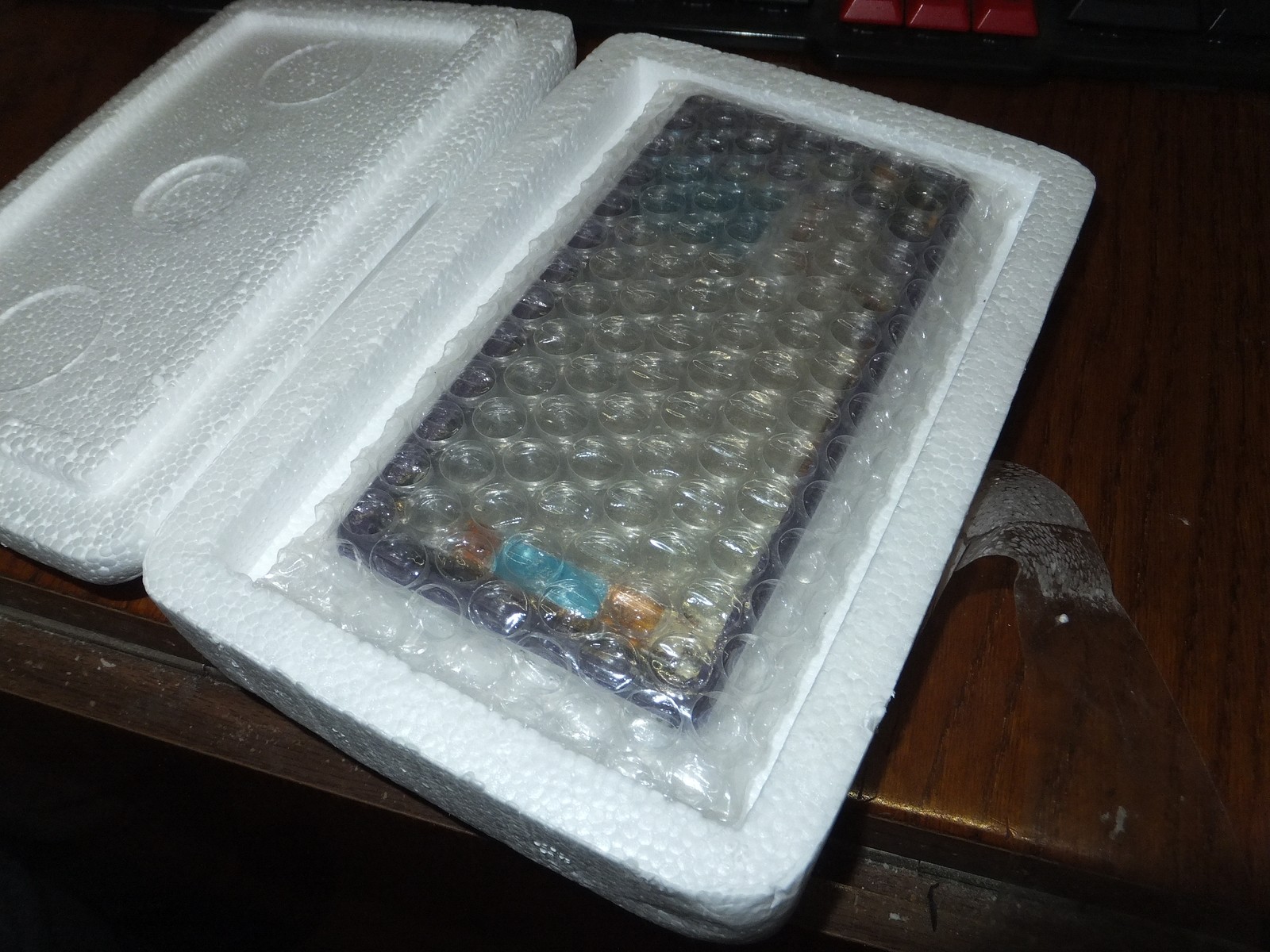

Как можно заметить модуль оказался уже использованным, но для меня главное чтобы работало, все равно телефон в чехле и никто никогда не видит как он выглядит, тем более внутри...

Логотип "Sony" аккуратно затерт если он там был, скорее всего пескоструйной технологией поработали.

Не стоит забывать про чистку контактов имея дело с подобными уже использованными китайскими модулями.

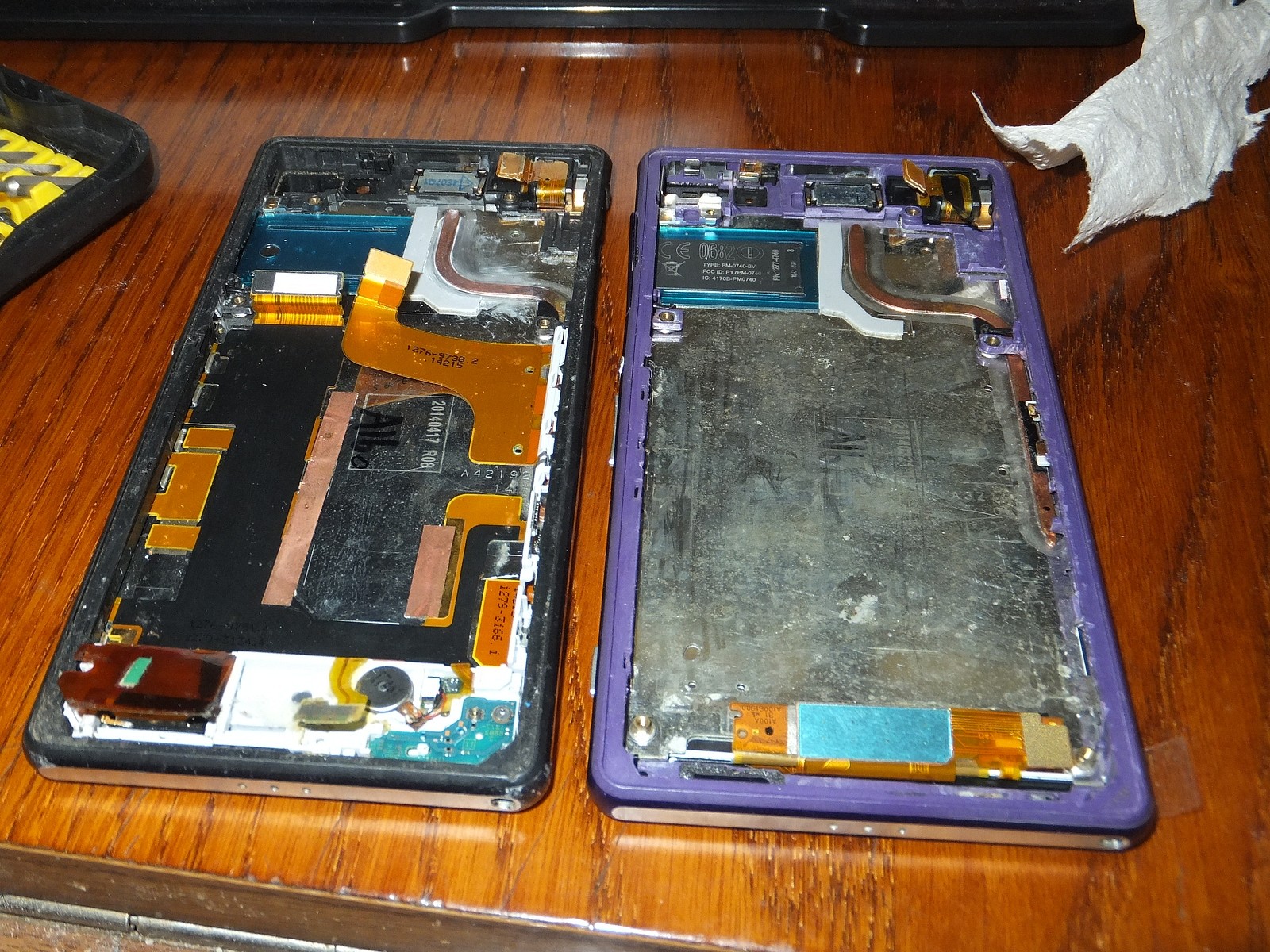

Время разбирать разбитую Sony Z2.

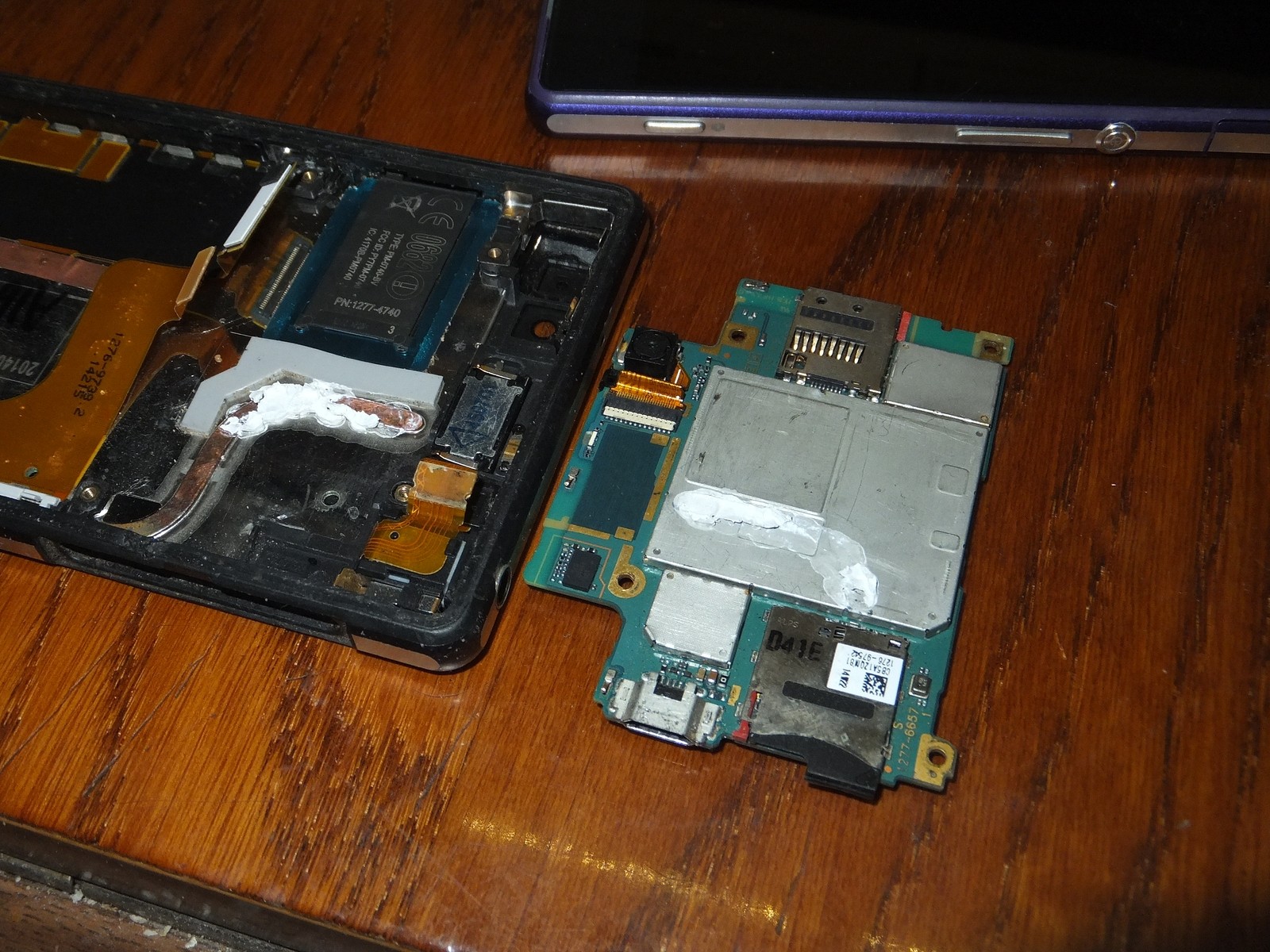

Термопаста вроде остатки старой КПТ-8, без нее SOC перегревался постоянно, при сборке аппарата я специально не буду применять термопасту и наглядно покажу что происходит без термопасты...

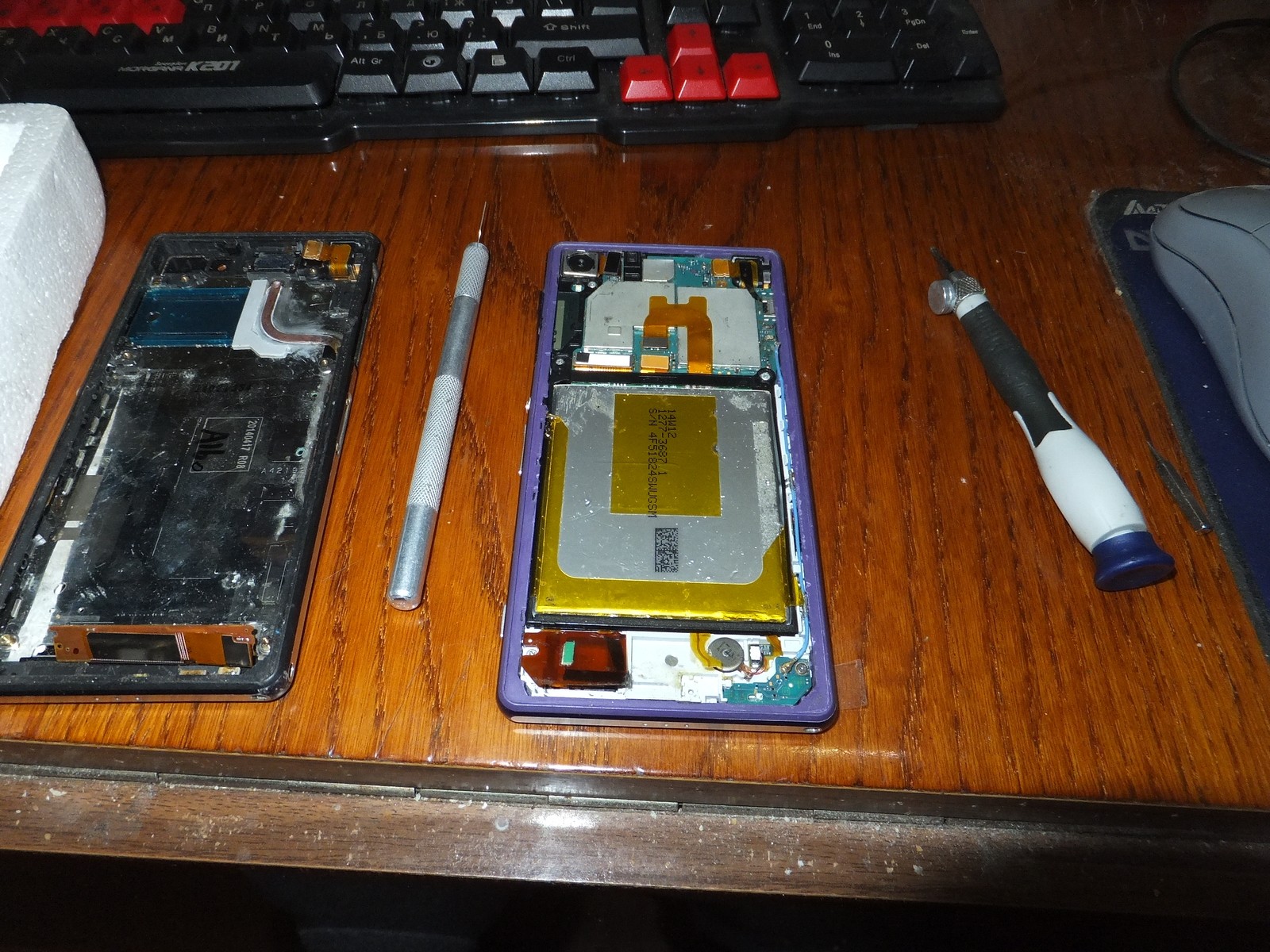

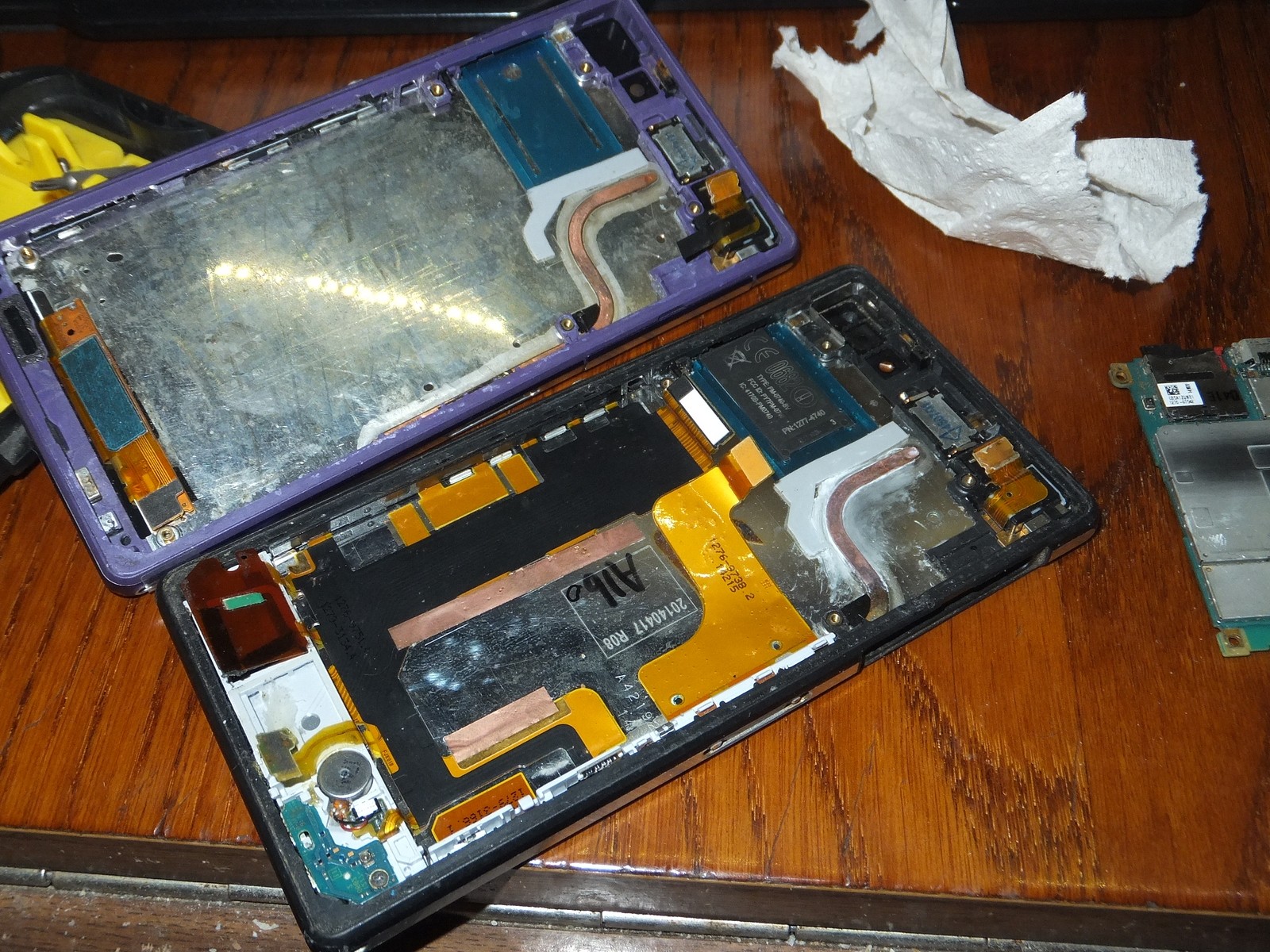

Разбирается элементарно, не уверен насчет клейкой ленты под аккумулятором, была ли она с завода, но в моем случае достаточно открутить винтики и полный доступ к начинке как на ладони.

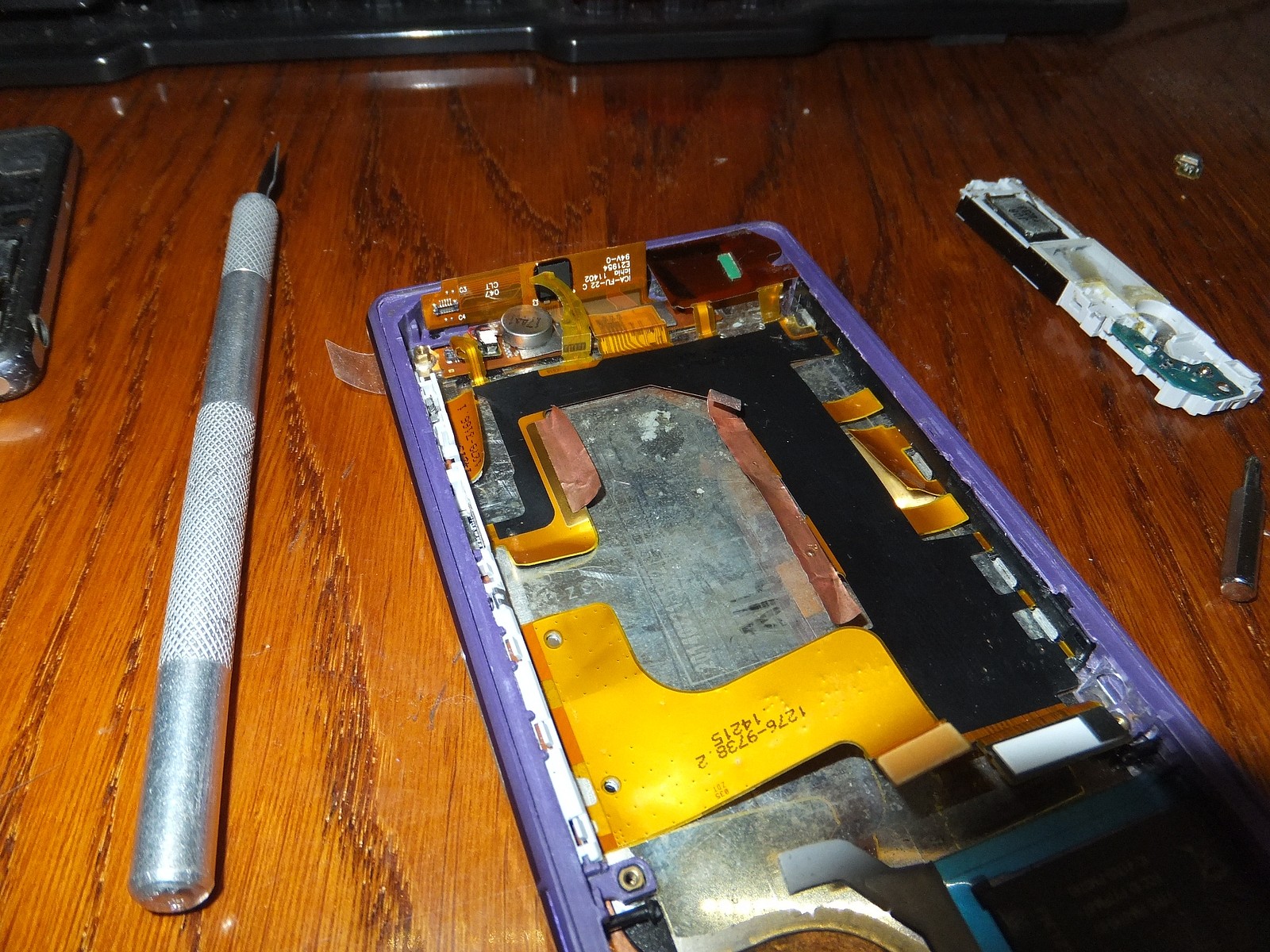

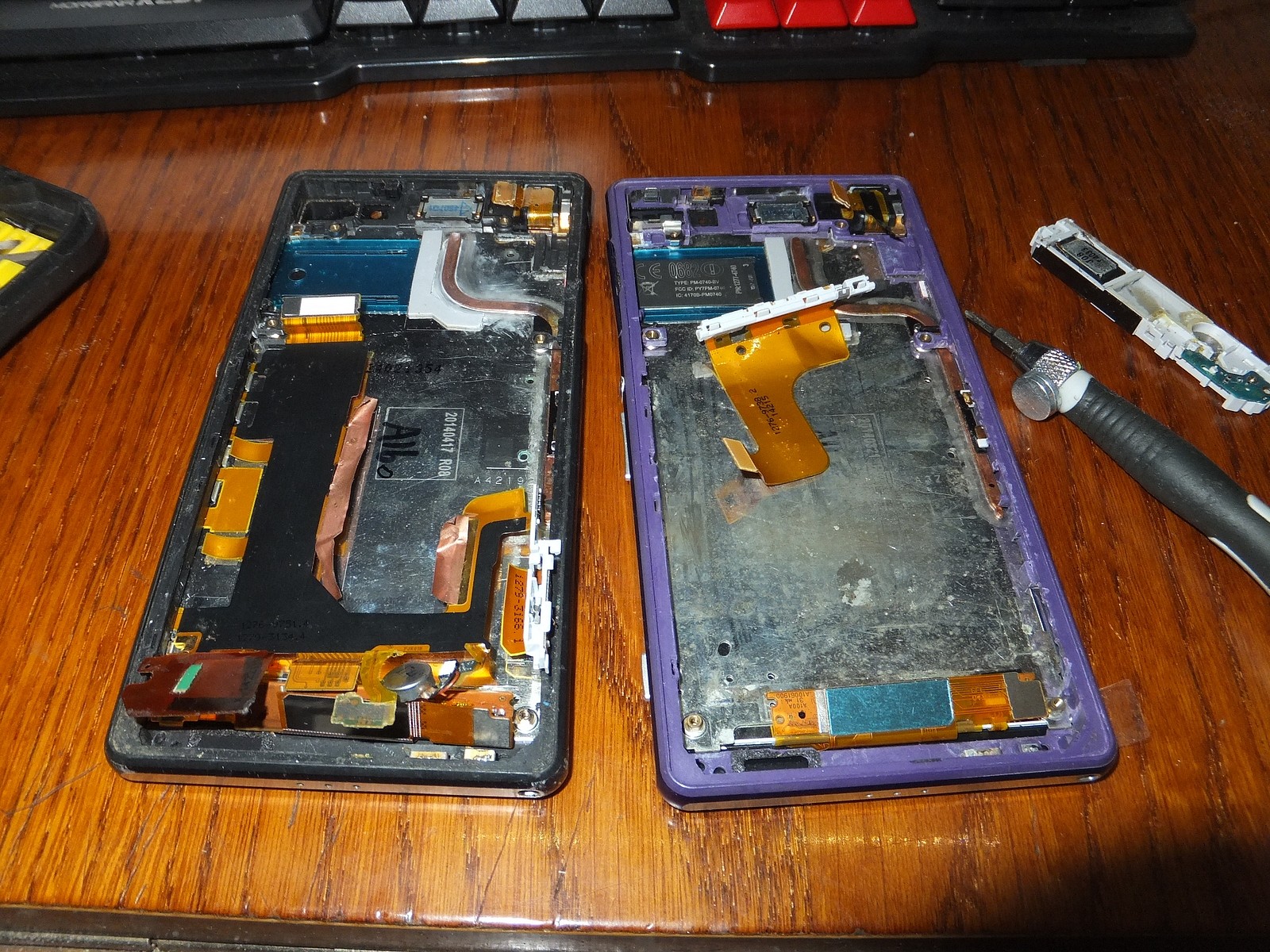

Самое сложное это снять аккуратно шлейфы и не повредить ничего, они то приклеены к модулю...

Я хоть и говорил снимать аккуратно, но микрофон все же познал внезапный отвал.

После проверки предыдущих фотографий я заметил что шлейф микрофона уже был надломан, если бы я вовремя заметил этот надлом едва заметный то сразу бы наклеил скотч на шлейф и он бы уцелел.

Тем более трещина судя по всему изначально была небольшая.

Я думал над восстановлением шлейфа, однако решил не восстанавливать ибо слишком сложная работа, гораздо дешевле выйдет заказать у китайцев несколько целых шлейфов и просто заменить.

Другие отростки главного шлейфа выглядят неплохо, трогать их лишний раз нет смысла.

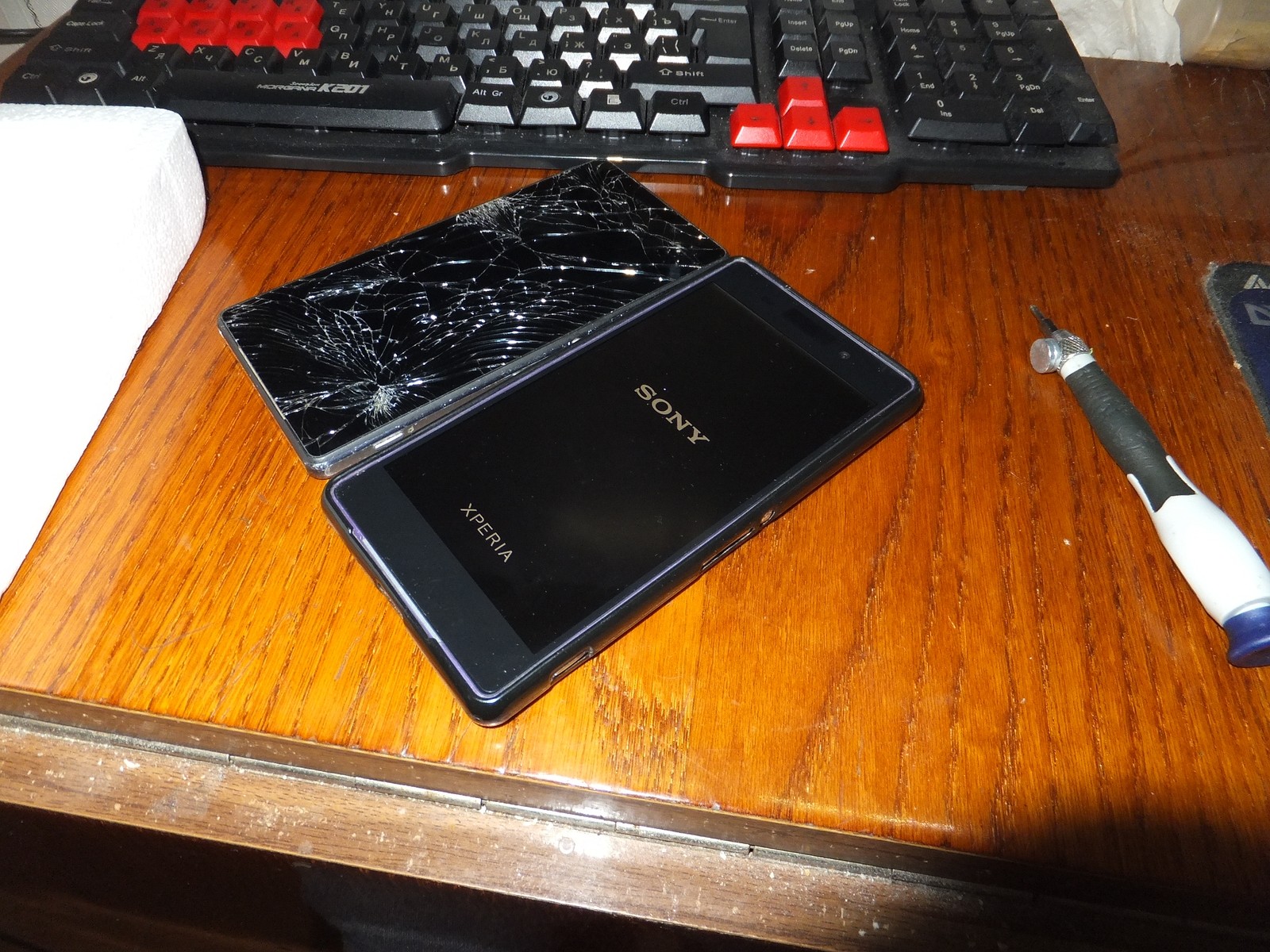

Было немного возни с кнопками, но все срослось воедино, аккумулятор подключать следует только в самую последнюю очередь.

Сразу меня встречает "передача данных" которую нельзя отключить (сбитые SMD элементы и сопля припоя).

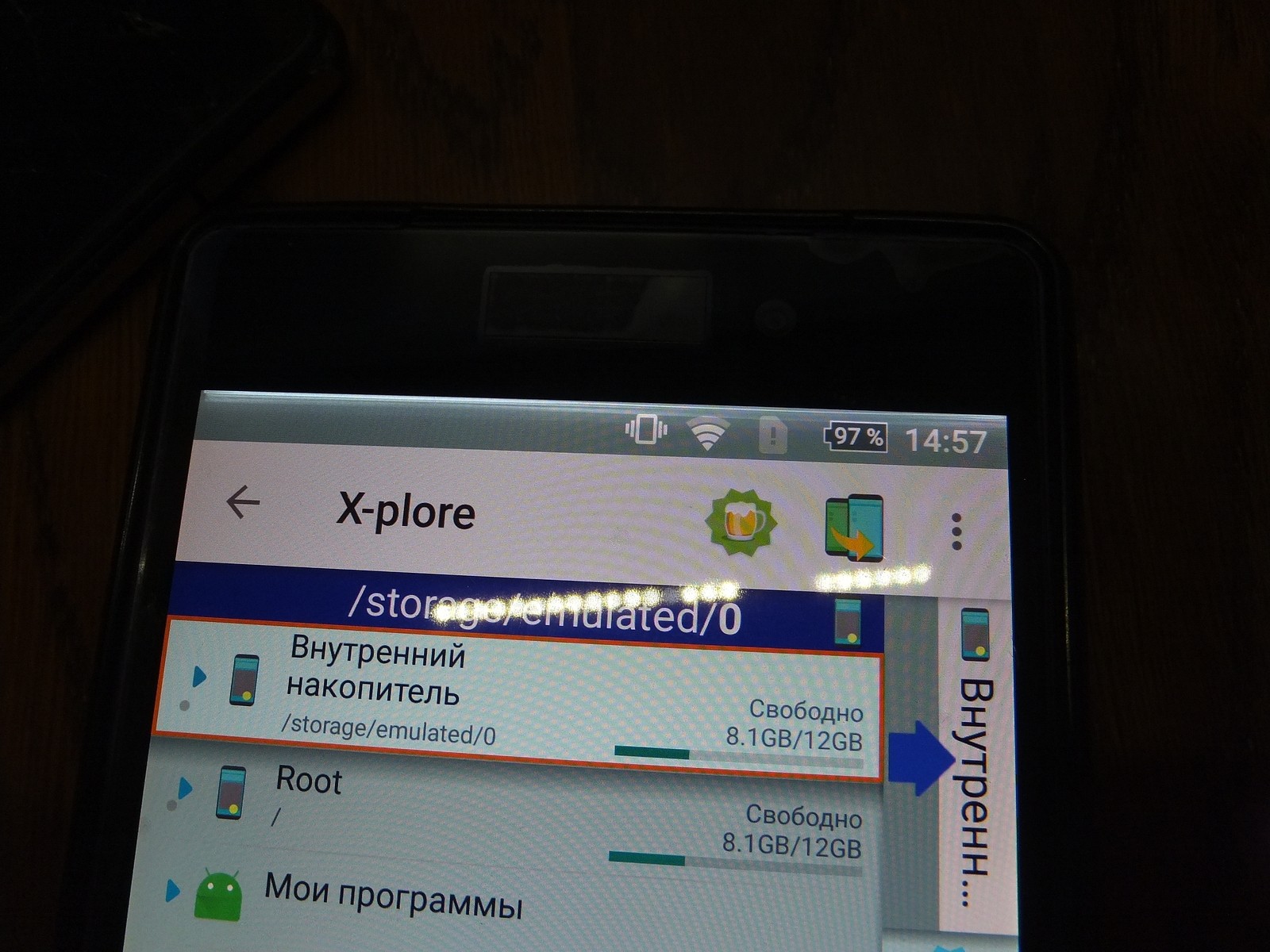

Сенсор работает отлично, теперь смартфон можно использовать без клавиатуры с мышью.

У китайского экрана есть засвет по одной стороне, вероятно светорассеивающая пленка сместилась со своего места, либо брак производства.

В целом экран приятный для глаз хоть и далеко не самая качественная сборка.

А вот и перегрев, ведь я собрал без нанесения дополнительной термопасты, после старого SOC от MTK аналогичного уровня производительности данная ситуация выглядит довольно дико...

Заключение

Порой заменить один лишь модуль экрана недостаточно и это мой случай.

Конечно, я теперь хотя бы могу использовать смартфон благодаря рабочему сенсору китайскому, но проблемы с системной платой никуда не исчезли, да и микрофон познавший отвал сам по себе не вернется.

Однако оставшиеся недостатки имеют значение только при использовании смартфона в качестве телефона для связи с сим картой.

Хотя еще следует решить проблему перегрева, я мог бы в пределах текущей статьи просто намазать пасты и сказать что проблема решена, и проблема действительно была бы решена, но у меня появилось несколько идей которые уже не вписываются в рамки текущей статьи...

Так или иначе я затратил уже порядка ~26$ чтобы довести Sony Xperia Z2 до рабочего состояния, и еще ~19$ в заказах которые еще не прибыли.

Помимо того что уже заказано я планирую заказать еще и системную плату на что уйдет около ~24$.

В общей сумме этот разбитый смартфон у меня заберет порядка ~70$, за эти деньги вполне можно найти и получше аппарат на барахолке при удачном стечении обстоятельств, но в то же время конкретный полученный опыт на барахолке не купить.

Из утешительного можно приметить что из нового в магазине за ~70$ не выйдет ничего аналогичного прикупить, нужно хотя бы от 120$ смотреть, чтобы получить аппарат не хуже старой Sony Z2 над которой я решил поработать.

Так что назвать безумием данный ремонт пока что нельзя, тем более пока я вложил ~45$ в смартфон, если вложить оставшиеся ~25$ в еще одну системную плату то у меня выходит одна полностью исправная Sony Z2 + частично исправная Sony Z2.

Если конечно я успешно заменю разбитый сенсор в старом модуле экрана...

И все же если есть возможность лучше конечно купить устройство в хорошем рабочем состоянии, далеко не каждый имеет навыки достаточные для разборки смартфона, особенно если это будет экземпляр с ужасной ремонтопригодностью.

На этом все, благодарю за внимание.
