Blitz-тест материнской платы ECS P35T-A на базе Intel P35.
реклама
И сразу о печальном. Данная материнская плата не попала бы ко мне если-бы не вышла из строя и не загремела в гарантию моя прежняя базовая материнская плата Abit AB9 QuadGT - светалая ей память. На ее место, исключительно на время нахождения в сервисцентре платы от Abit, и была взята плата от ECS - P35T-A, основанная на наборе логики от Intel последнего поколения P35 с южным мостом ICH9.
Упаковка.
1. Перед коробки, оборотная сторона, стикер.
Дизайн коробки в духе ECS.

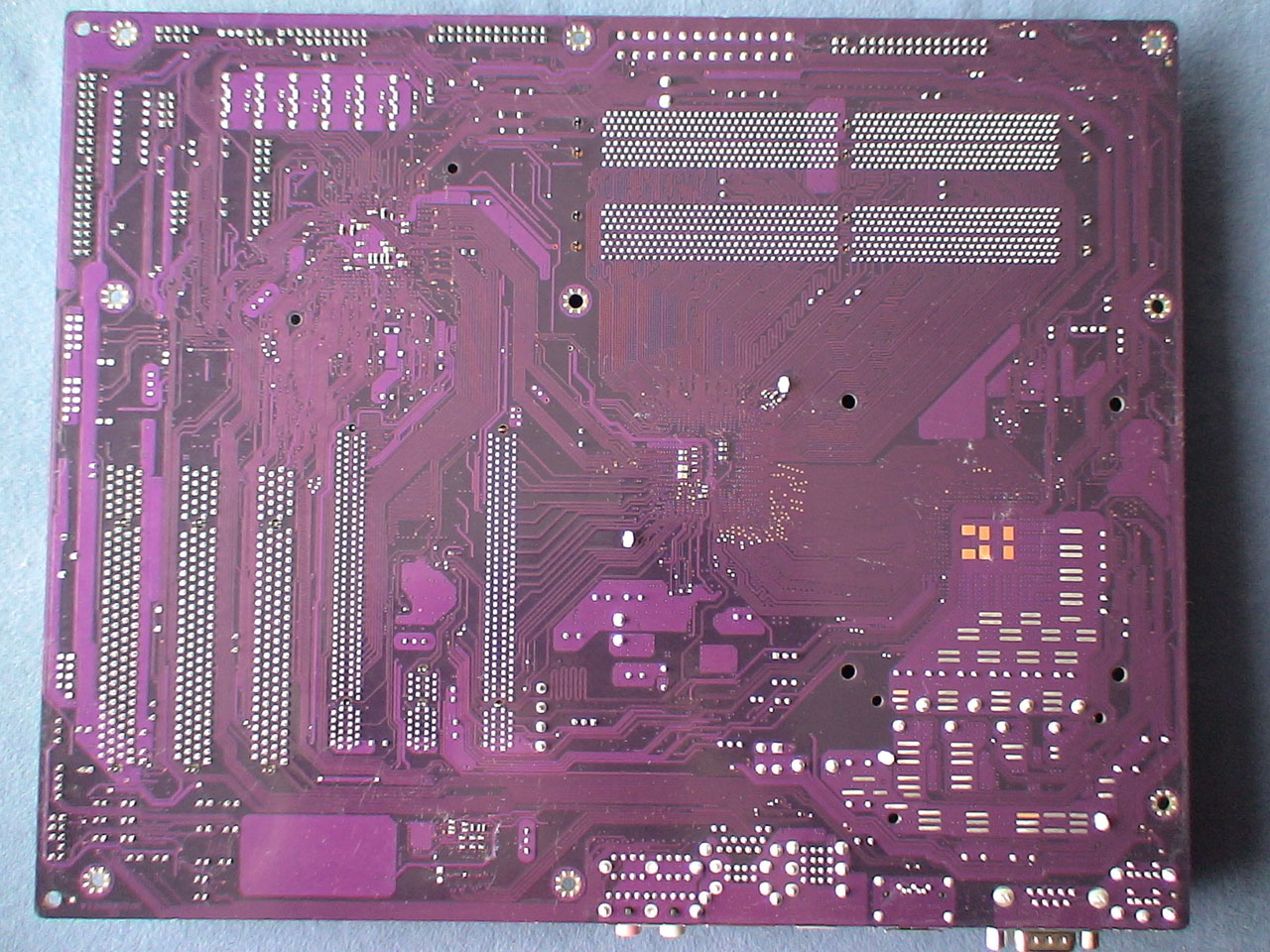

2. Лицевая и оборотная сторона материнской платы.

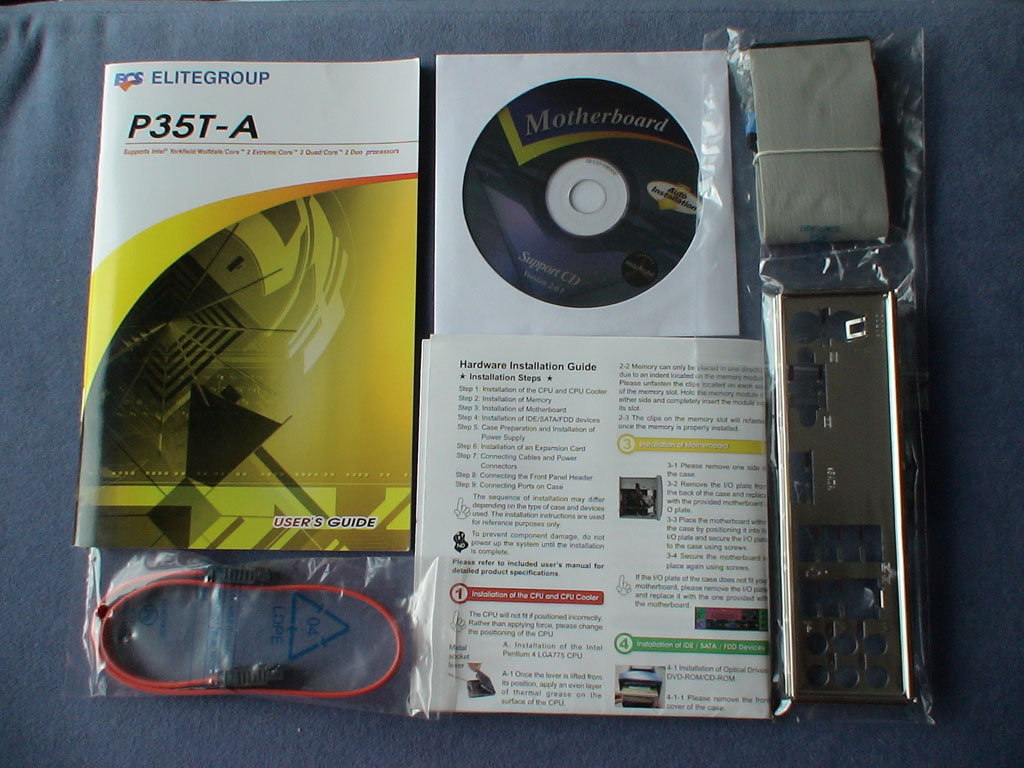

3. Комплектация.
Мануал, инструкция по быстрой установке, диск с драйверами, один SATA и IDE
шлейфы, заглушка.

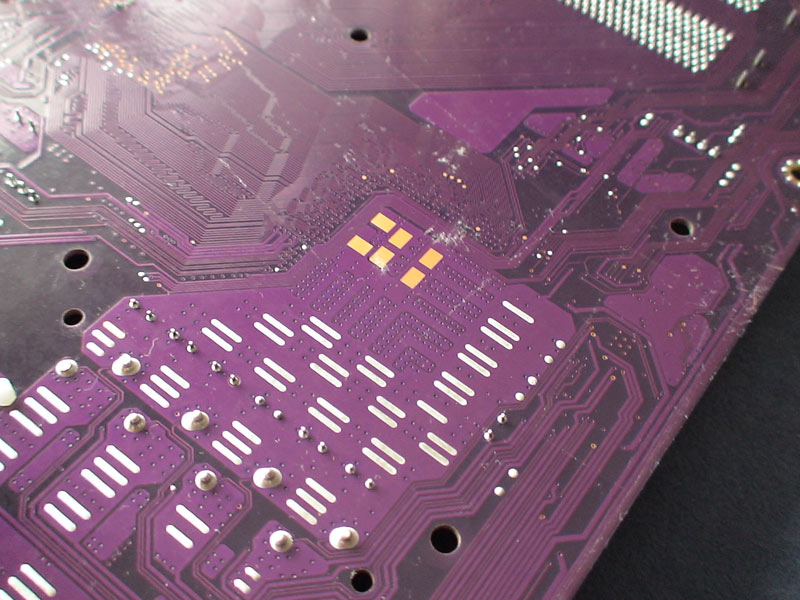

4. Засокетное пространство
Препятствий для установки большой backplate, для крепления процессорного кулера, нет.

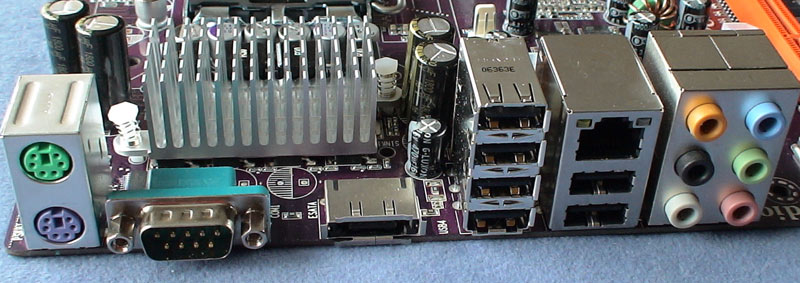

5. Задняя панель.
6 портов USB2.0, 6 разьемов для 7.1 канального звука Realtek ALC888, LAN разьем Гигабитного контроллера производства Intel, внешний SATA порт - E-SATA, разьемы для клавиатуры и мыши, COM порт, а также Optical S/PDIF out.

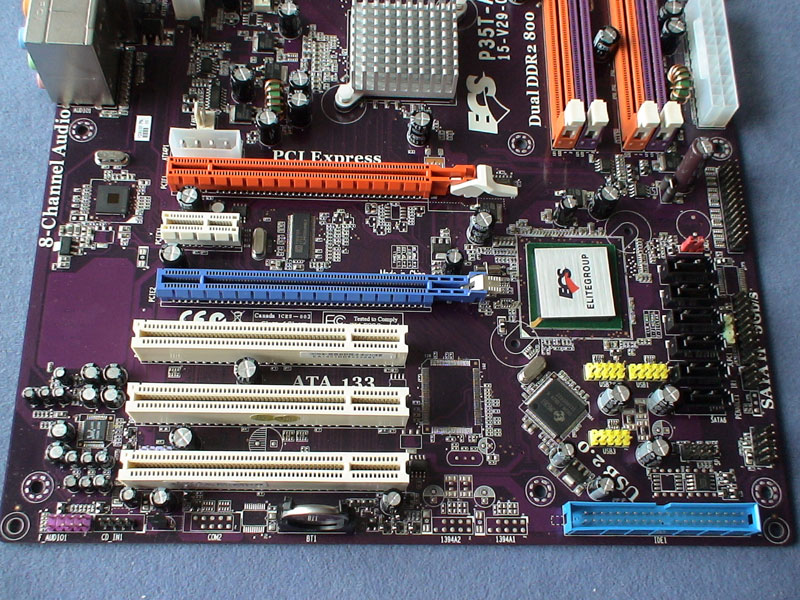

Материнская плата имеет 4 разьема для DDR2-667/800 памяти фиолетового и оранжевого цветов. Для работы памяти в Dual-е рекомендуется установка двух одинаковых модулей памяти в слоты одного цвета. На плате расположены два слота для графических карт PCI-E 16x (верхний-оранжевый работает на полной скорости 16х, а нижний-синий - 4х), один PCI-E 1x, а также три слота PCI. К плате можно одновремнно подключить: до 6 устройств SАТАII, к одному ATA каналу до 2-х устройств IDЕ, а также имеется один разьем FDD.
Cистема охлаждения.

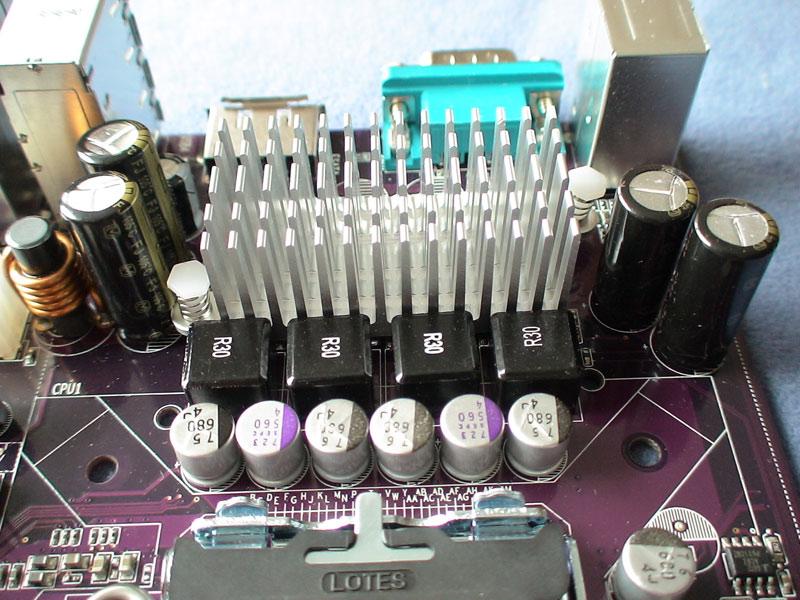

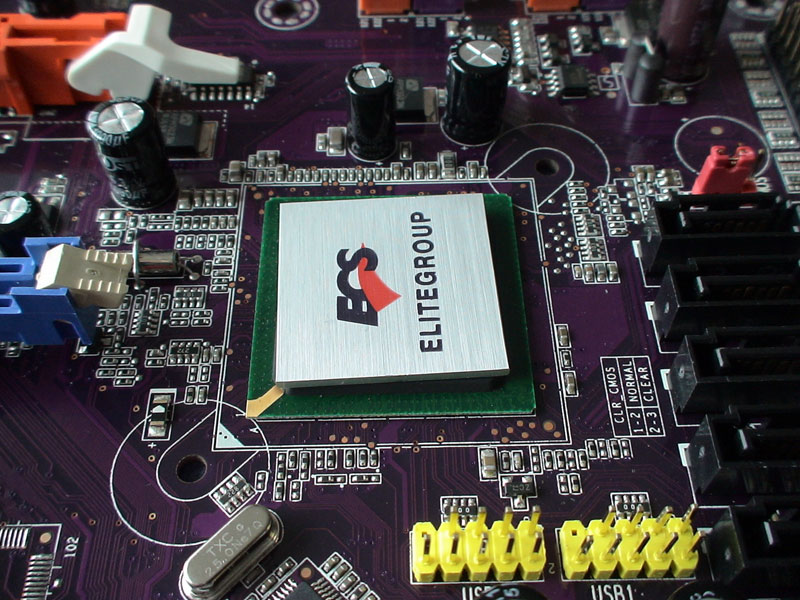

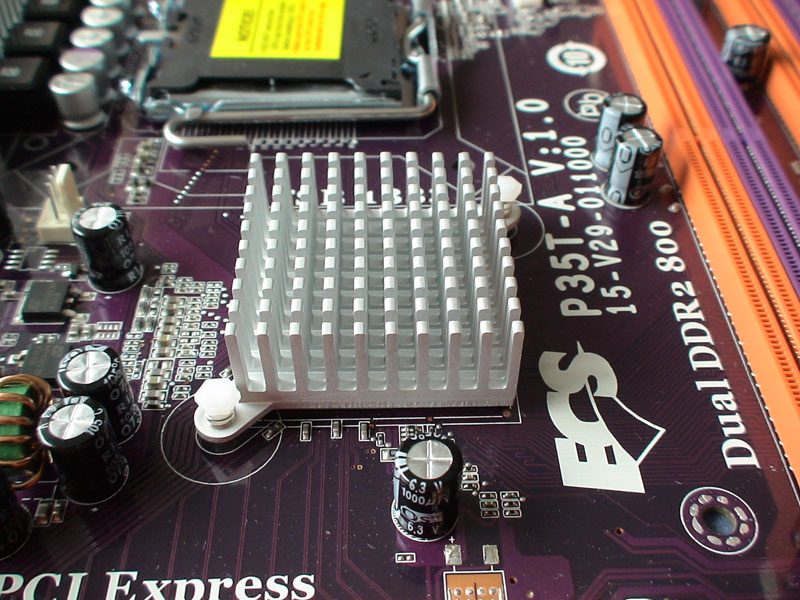

Система охлаждения материнской платы полностью пассивная. Состоит она из двух алюминиевых радиаторов расположенных на: мосфетах системы питания процессора и северном мосту. Температура небольшого радиатора, расположенного на северном мосту, заставляет понервничать за нормальную работоспособность платы даже на номинале. Дело в том что высота его ребер составляет всего-лишь полтора сантиметра, что при виде сооружений на тепловых трубках плат от ASUS, Gigabyte и MSI, явно навевает сомнения в использовании столь хилого охлаждения одного из ключевых компонентов системной платы. Однако, как ни странно, проблем в работе при таком охлаждении, на протяжении полутора недель, выявлено не было. На южном мосту, исключительно для красоты, красуется криво прилепленная металлическая пластинка с логотипом ECS.
BIOS.
Материнская плата позволяет изменять следующие параметры:
CPU Vcore 1.10 - 1.50V с интервалом 0.05В
DDR2 voltage 1.85 - 2.0V с интервалом 0.05В
NB (North Bridge) voltage имеет следующие величины: +0%(номинал) - 1.216В, +4% - 1.280В, +8% - 1.344В, +12% - 1,392В
Частоту системной шины можно изменять в пределах 200-500 мгц, т.е. с процессорами на FSB533 придется распрощаться. Также невозможно установить частоту FSB ниже номинальной для процессора, как и изменить его множитель.
Частота памяти задается посредством установки конкретных значений памяти для процессоров с любой из возможных частот системной шины, т.е. будь то процессор с FSB800, или 1333 есть всего два значения на которых заработает память DDR2 - это 667, или 800 мгц. Также, помимо частоты работы, могут быть измененны 4 основных тайминга памяти. Тайминг 1Т/2Т изменять нельзя, но он установлен в значение 2Т изначально.

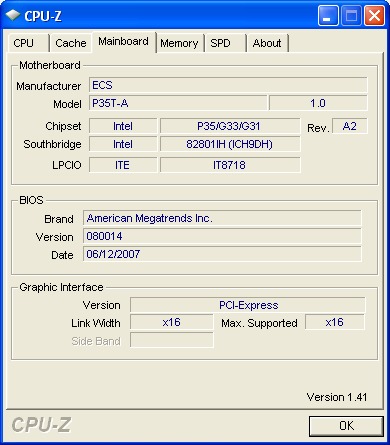

Данная плата была поставлена с версией BIOS от 12 июня 2007 года. BIOS основан на коде от AMI.
Конфигурация системы.
Intel Core 2 Quad Q6600 2.4 L2 8 mb (2x4 mb) 1.3V
Thermaltake Big Typhoon
2x1 Gb DDR2-800 Corsair CL4-4-4-12 2.0V
ECS P35T-A
250 GB WD2500JS SATA-II 8 mb
200 GB WD2000JS SATA-II 8 mb
Gigabyte Radeon HD2900XT 512 mb 512-bit
FDD 1.44 Sony
DVD+/-RW LiteOn 20A1H IDE Black
DVD+/-RW LiteOn 165S6S SATA
TV/FM Leadtek WinFast XP 2000 Deluxe
Creative Audigy 2 ZS
ATX Miditower Chieftec LBX-O1B-B-B
Chieftec CFT620W
24" DELL 2407WFP 1920x1200x60Hz
Програмное обеспечение.
Windows XP Professional Rus SP2 с последними обновлениями
Драйвер чипсета - Intel 8.3.0.1014
Драйвер видеокарты - Catalyst 7.8
Разгон.
Материнская плата была протестирована с четырехядерным процессором Intel Core 2 Quad Q6600 имеющим потолок разгона порядка 3.4 ггц при 1.48В и FSBWall на частоте 476 мгц. Однако ни к одному из физических потолков разгона подобраться не довелось.

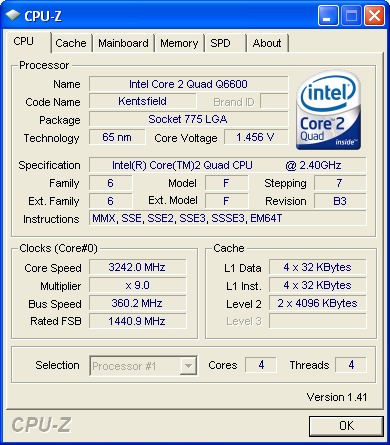

Начнем с того что множитель для процессора невозможно изменить. Поэтому разгон происходил простым увеличением частоты системной шины. Таким образом удалось заставить процессор работать на FSB360, что в итоге дало на выходе около 3240 мгц при Vcore равном 1.4В.

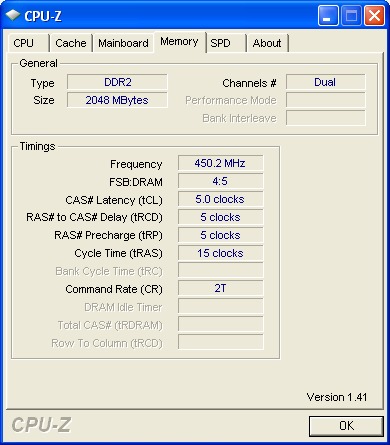

Но и тут ограничивающим фактором стал не процессор, а память. Для любого процессора с частотой системной шины 800/1066/1333 можно выставить всего 2 значения для ее работы - 667 и 800. Для разгона моего процессора с FSB1066 была выставлена частота памяти равная 667 мгц, полученная при использовании множителя для ее построения равном 4:5, т.е. при FSB360 ее частота составила всего 900 мгц при таймингах 5-5-5-15.
Для большинства оверклокерских моделей памяти, к которым я отношу и Corsair, такая частота является практически детской, но не в этом случае. Если взглянете на возможности по повышению напряжения питания памяти платой, то увидите что максимальное значение является равным всего-лишь 2.0В (по показаниям мониторинга платы - 2.016В), что не позволяет памяти развернуться, распрямить крылья и показать с такими-же таймингами 1200 мгц при 2.35В. Увы и ах.
Дальнейшее увеличение частоты системной шины до 365 мгц привело лишь к зависанию системы при загруске ОС.
Производительность.
Тесты были проведены на номинале процессора Core 2 Quad Q6600 (FSB268x9) и DDR2@804 работавшей с таймингами CL4-4-4-12.
SuperPi 1.4
SuperPi 8M@2.40
Abit AB9 QuadGT Intel 965P DDR2-800 - 253.032
Gigabyte P35-DS4 Intel P35 DDR2-800 - 253.907
Elitegroup P35T-A Intel P35 DDR2-800 - 253.997
3Dmark2006@2.40
3D
Abit AB9 QuadGT Intel 965P DDR2-800 - 11365
Gigabyte P35-DS4 Intel P35 DDR2-800 - 11340
Elitegroup P35T-A Intel P35 DDR2-800 - 11324
CPU
Abit AB9 QuadGT Intel 965P DDR2-800 - 3740
Gigabyte P35-DS4 Intel P35 DDR2-800 - 3785
Elitegroup P35T-A Intel P35 DDR2-800 - 3755
Итого.
Материнская плата ECS P35T-A не оставила о себе абсолютно никакого впечатления. Плата появилась у меня исключительно как временное решение, которое было призвано обеспечить работу моего домашнего компьютера на время нахождения моей тестовой материнской платы в гарантийке. За это время не было зафиксировано абсолютно никакаких проблем в работе ECS P35T-A и стабильность моей системы, в основе которой лежит "четырехядерный" процессор производства Intel Q6600, была абсолютной. Я даже подразогнал его до 3 ггц и в таком режиме система проработала 10 дней.
Из всего этого можно сделать вывод о том что плата имеет вид законченного продукта и может является не дорогой (100 долларов) основой для установки в домашние ПК как с дешевыми одно- так и достаточно производительными двух-, а также четырехядерными процессорами и возможностью построения на ее базе игровой системы в которой использовались бы две видеокарты, в режиме CrossFire, производства ATI/AMD (проверено на двух 2600ХТ).
Для большинства посетителей этого сайта возможности платы по разгону процессоров окажутся недостаточными. А ряд ограничений и вовсе сведет на нет использование минимальных имеющихся возможностей разгона. И виной всему неудовлетворительная организация выставления частот работы памяти и низкий, если не сказать - очень низкий, потолок увеличения напряжения питания подаваемого на нее - всего 2.0В.
Так что в целом и цена, и дизайн, и скоростные показатели - ХОРОШИ, как у конкурентов и даже лучше, а вот разгон - ПРОТИВОПОКАЗАН!
Материнская плата ECS P35T-A для тестирования предоставлена ORDI.
