Распиновка F_PANEL и F_AUDIO материнской платы lenovo is6xm rev 1.0 блока Lenovo ThinkServer TS130
реклама
Возникла необходимость совместить практически стандартную microATX (9,6х9,6", 244х244 мм) материнскую плату от системного блока Lenovo ThinkServer TS130 с на удивление практически стандартным корпусом Fujitsu.
Разъем питания стандартный, крепления тоже, проблема была только с подключением F_PANEL и F_AUDIO.
Путем измерений и долгих поисков пришел к следующим распиновкам:
F_PANEL:
+----+----+----+----+----+----+----+
реклама
| 1 | 3 | 5 | 7 | 9 | 11 | 13 |
+----+----+----+----+----+----+----+
| 2 | 4 | 6 | 8 | 10 | 12 |xxxx|
+----+----+----+----+----+----+----+
1 индикатор активности жесткого диска (-)
2 индикатор активности жесткого диска (+)
6 индикатор светодиода питания (-)
8 индикатор светодиода питания (+5В)
реклама
10 сигнал выключателя питания (+3,3В)
12 сигнал выключателя питания (-)
11 сигнал сброса выключателя заземления (+3,3В)
13 сигнал сброса выключателя заземления (-)
F_AUDIO:
Стандартный разъем:
+----+----+----+----+----+
| 1 | 3 | 5 |XXXX| 9 |
+----+----+----+----+----+
| 2 | 4 | 6 | 8 | 10 |
+----+----+----+----+----+
1 Ground
2
3 Front panel presence return
реклама
4 Mic in signal / right
5 Mic in jack presence return
6 Line out right
7 Locked (no pin)
8 Jack presence signal send
9 Line out jack presence return
10 Line out left

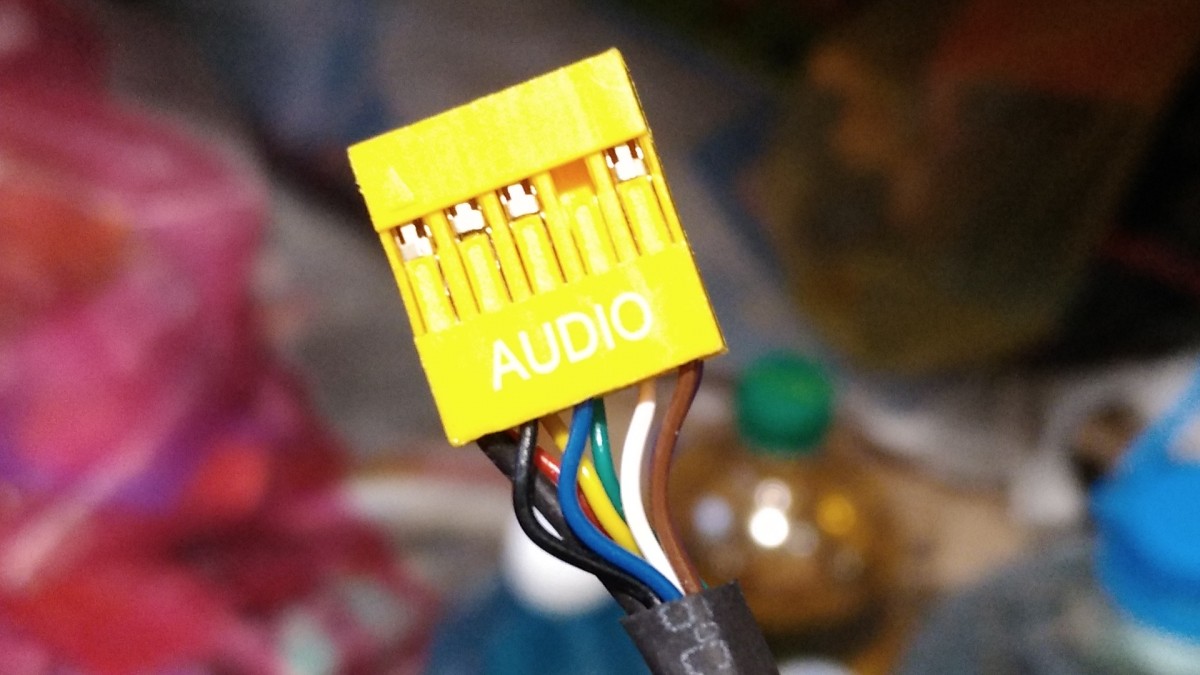

Необходимо перепиновать следующим образом:
+----+----+----+----+----+----+----+
| 1 | 3 | 5 | 7 | 9 | 11 |XXXX|
+----+----+----+----+----+----+----+
| 2 | 4 | 6 | 8 | 10 | 12 | 14 |
+----+----+----+----+----+----+----+
1 White Jack presence signal send
2 Not connected
3 Brown Line out jack presence return
4 Not connected
5 Blue Mic in jack presence return
6 Yellow Mic in bias / left
7 Not connected
8 Red Mic in signal / right
9 Black Front panel presence return
10 Green Line out left
11 Not connected
12 Gray Line out right
13 Locked (no pin)
14 Black Ground
Надеюсь кому-нибудь сэкономлю время.
