Несколько слов о паяльной станции Gordak 936A

Давно собирался купить недорогую паяльную станцию на замену порядком надоевших паяльников аля "с приветом из СССР", и вот СВЕРШИЛОСЬ!!! Выбор пал на паяльную станцию под названием Gordak 936A. По сути, интерес представляют только цифры 936, так как аналогичных станций существует огромное количество, например Sankko, Aoyue, Kada, Ya Xun и т. д. и т.п., и особенно популярны на просторах СНГ станции компании Lukey. В общем и целом, данные станции представляют собой копию легендарной паяльной станции японской компании Hakko 936, которая подробно рассмотрена и описана, например здесь:

http://www.astena.ru/hakko936.html

http://www.astena.ru/hakko936esd.html

http://techno-mind.ru/instrument/payalnaya-stanciya-hakko-936.html

Я выбрал именно Gordak 936A, по той простой причине, что прочих аналогов в тот день на рынке найдено не было.

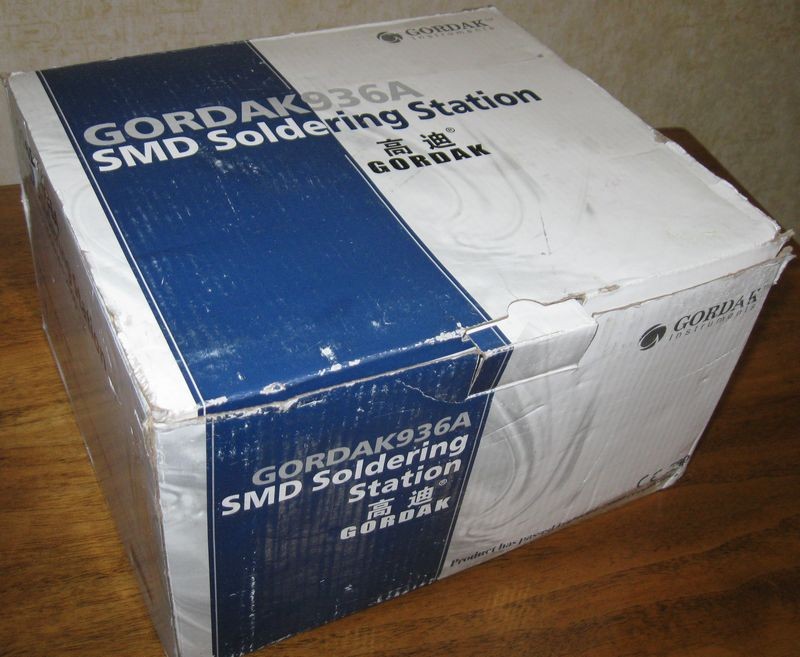

Коробка, комплектация и сама станция выглядит следующим образом:










Попробуйте найти 10 отличий от антистатической паяльной станции Hakko 936 ESD. Получилось?

В оригинальной станции установлен керамический пленочный нагревательный элемент с терморезистором Hakko A1321, но в копиях установлены "поддельные" нагревательные элементы на основе нихромовой нити.

Оригинал Hakko A1321:
- керамический нагреватель - 2.5-3.5 Ом
- термосопротивление/терморезистор/термистор - 43-58 Ом

Подделка Hakko A1321:
- нихромовый нагреватель - 10-17 Ом
- термопара - 2-3 Ом

Здесь можно почитать об этом подробнее, а также посмотреть фото сравнения:
http://easyelectronics.ru/links/oldforum/ourtools/topic-1097



Оригинальный керамический и поддельный нихромовый нагреватели


Разобранный паяльник и нагревательный элемент выглядят следующим образом:







Согласитесь, о том, что нагревательный элемент нихромовый - догадаться весьма сложно.
Кстати говоря, я на всякий случай купил запасной нагревательный элемент, производства той же фирмы Gordak:




В комплекте идёт популярное конусное жало, также я купил более привычное для меня клиновидное жало:




Так как гарантия составляет всего 14 дней, после проверки работоспособности станция была разобрана, и осмотрена на предмет устранения мелких недочетов со стороны производителя. Далее самое интересное, на мой взгляд - фотографии того, что находится "в коробочке":




Фото печатной платы:




Отпаивать гнездо подключения паяльника было лень, поэтому фото расположения деталей снял с торца:




Update:
Гнездо выпаял, обратная сторона печатной платы выглядит следующим образом:


Gordak 936A, печатная плата

Плата собрана на базе операционного усилителя LM324N (отечественный аналог - КР1401УД2А), симисторов BTA08-600C (8A, 600V) и MAC 97A6 (0,6A, 400V), качество пайки средней паршивости, имеются следы флюса и возможно смывки, также присутствуют капли олова на плате. Железо трансформатора немного ржавое, провода задубевшие, пластик корпуса хрупкий (при откручивании шурупов развалился один из пластиковых штырей крепления, также отпало несколько кусочков корпуса).

Что в итоге:
- плату почистил, полностью пропаял, выровнял потенциометр калибратора, т.к. этого в него попасть отверткой было сложно (на фото можно взглянуть на его первоначальное положение);
- провода и пластиковый штырь закрепил термоклеем;
- снял заусенцы с ручки регулятора температуры (которые мешали установить температуру выше 400 градусов Цельсия);
- откалибровал температуру (при помощи мультиметра DT9208A, с термопарой);
- исправил известную проблему с паяльником - опустил на несколько миллиметров нагревательный элемент, чтобы жало не упиралось в нагревательный элемент (что может привести к механическому разрушению нагревательного элемента).

Всё, станцией можно пользоваться. Надеюсь она будет служить долго и счастливо. Также надеюсь, что данная запись Вам поможет в выборе недорогой паяльной станции.

Для тех, кто сомневается следует ли дорабатывать недорогие станции самостоятельно - видео о процессе сборки паяльных станций:

https://www.youtube.com/watch?v=quGs3q9nsA8

Update:
Ради спортивного интереса скопировал печатную плату в Sprint-Layout, детали опознал, схему собрал из подручных деталей с небольшими вынужденными отступлениями по номиналам, схема выглядит не очень товарно, но работает не хуже оригинала.

С замечаниями прошу на форум:
https://forums.overclockers.ru/viewtopic.php?f=25&t=350340&sid=283187b78b6267c0292c26d74a895525&start=100
