Немного о Gigabyte GA-M55S-S3
реклама
После продажи своего старого железа, побродив по магазинам города, ничего лучше, как мне казалось, чем Gigabyte GA-M55S-S3 я не нашел. Поюзав интернет не нашел ни одного обзора и решился на покупку.
Для начала информация с сайта производителя:
GA-M55S-S3 (Rev. 1.0)
Для процессоров AMD Athlon™64 X2 / Athlon™64 с сокетом AM2
Поддерживает MS Windows VISTA™ Premium
Поддержка двухканальной архитектуры памяти DDR2 800
Встроенный NVIDIA SATA 3Гб/с функцией RAID
Оптимизированное Gigabit LAN соединение
Повышенная сетевая защищенность благодаря технологии NVIDIA® TCP/IP Acceleration
Встроенный T.I. IEEE 1394 FireWire интерфейс
8-канальное High Definition аудио
Отвечает требованиям директивы Европейского Союза об ограничении использования опасных веществ (RoHS)
Спецификация:
Чипсет
-nVIDIA® nForce 550
-Super I/O: ITE IT8716 chip
-контроллер Marvell 88E1116 Gigabit Ethernet
-TI IEEE 1394
-8-канальный аудио кодек Realtek ALC883
Память
-Максимальная емкость: до 16 ГБайт в 4 DIMM DDR2 слотах
-Поддержка 1.8V DDR II DIMM
-Тип: двухканальная DDR2 800/667/533/400 DIMM (1.8V)
Внутренние разъемы ввода/вывода
-24-pin ATX power
-4-pin ATX 12V power connector
-1 x CD in
-разъем для вентилятора CPU
-1 x floppy
-разъем для фронтального динамика
-разъем для передней панели
-1 x IDE
-разъем питания для вентилятора
-1 разъем для power LED
-1 x SPDIF in
-разъем для системного вентилятора
-2 IEEE1394 разъема (поддерживают до 2 портов)
-3 USB 2.0/1.1 разъема (с 6 дополнительными портами через кабель)
-4 x SATA II 3Gb/s
Слоты расширения
-1 x PCI Express x16
-2 x PCI
-4 x PCI Express x1
Задняя панель
-1 x IEEE 1394
-1 x LPT
-PS/2 порт для клавиатуры
-PS/2 порт для мыши
-1 x RJ45 LAN
-1 порт COMA
-1 x SPDIF out (коаксиальный)
-SPDIF выход (оптический)
-4 x USB 2.0/1.1
-6 аудио разъемов (Line In / Line Out / MIC In/Surround Speaker Out (Rear Speaker Out) / Center / Subwoofer Speaker Out / Side Speaker Out)
Контроль за состоянием системы
-Предупреждение о перегреве CPU
-Определение температуры CPU
-предупреждение о перегреве CPU
-определение скорости вращения вентиляторов CPU / Power / System
-поддержка функции CPU Smart Fan
-определение напряжения питания
На плате присутствуют не распаянные места. Как выяснилось, Gigabyte GA-M55S-S3 является урезанной Gigabyte M57SLI-S4. Разница в отсутствии SLI и количестве SATA портов.
В комплект поставки входят:
-Материнская плата;
-Диск с драйверами;
-Шлейф IDE и FDD;
-Два кабеля SATA (довольно жесткие, работать с ними не очень удобно);
-Документация: брошюра-инструкция (руководство пользователя) на английском языке;
-Заглушка на заднюю панель платы для вывода соответствующих разъемов.
Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки последней версии с сайта производителя (@BIOS) и программу EasyTune5 для мониторинга системных параметров, «разгона» (доступно изменение частоты и множителя процессора, частоты шины PCI Express в пределах, определяемых BIOS, а также напряжения процессорного ядра и памяти) и настройки режимов SmartFan.
Из настроек БИОСа конечно же наиболее интересным является пункт M.I.T. (MB Intelligent Tweaker), в котором находятся настройки разгона.
CPU Frequency:
Частота FSB от 200 до 500 МГц с шагом в 2 мегагерца
PCIE Clock:
Частота шины PCIE от100 до 200 МГц с шагом в 1 МГц
CPU Clock ratio:
Множитель процессора
DDR2 Voltage Control:
Напряжение питания памяти +0,025……0,7В к номиналу
Chipset/PCIE Voltage:
Напряжение чипсета +0,025……0,375В к номиналу
HT-Link Voltage:
напряжение на шине HyperTransport , на участке между MCP и SPP
CPU HT-Link Voltage:
напряжение на шине HyperTransport (между CPU и SPP)
CPU Voltage Control:
напряжение на процессоре (Vcore) от 0.8В до 1.55В с шагом 0.025В.
Normal CPU Vcore:
Показывает нормальное напряжение процессора.
Настройки памяти находятся в разделе "Advanced BIOS Features/DRAM Configuration", который можно вызвать нажатием Ctrl+F1.
Конфигурация тестового стенда:
Процессор: AMD Athlon 64 3000+ Orleans
Охлаждение ЦП: Zalman CNPS7700-Cu Led (переделано крепление)
Память: 2 модуля по 512 МБ ELIXIR PC5300 (333MHz)
Видео: Albatron GeForce 7600 GTi, 128 МБ DDR3
Жесткий диск: Samsung HD160JJ (SATA, 7200 об/мин)
БП: FSP ATX-400PN
ОС: Windows XP SP2
Еще до начала тестов меня более интересовал разгон памяти ( т.к. elixir плохо зарекомендовал себя при разгоне на видеокартах). БИОС платы был перепрошит новейшей прошивкой.

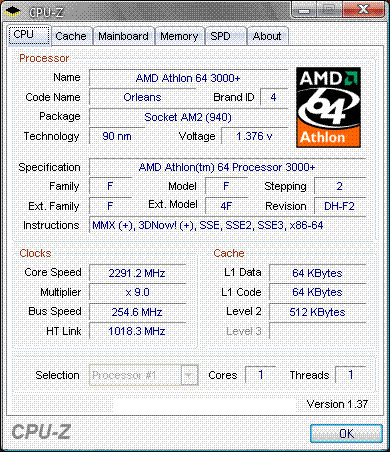

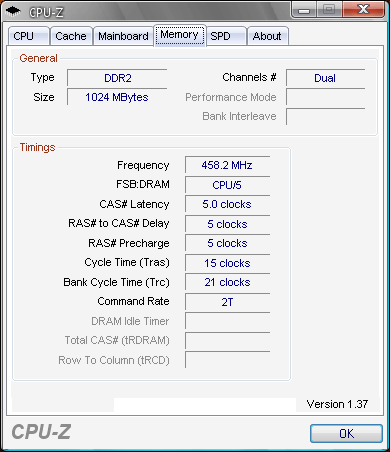

При первом старте вновь собранной системы в БИОС выставил частоту памяти 800МГц. Заработало. Далее решил проверить ее на частоте порядка 900МГц. Для этого множитель НТ выставил равным 4, напряжение на памяти поставил выше на 0.1В, частота FSB 254МГц. Результат – успешный запуск с частотой памяти 916МГц. Неплохой результат – разгон на 37% по частоте.
Далее принялся за процессор. Память вернул на родные 667МГц, FSB=270МГц. Система стартовать отказалась . Установил частоту 250МГц – не стартует. Постепенно снижая частоту FSB добрался до стабильных 236МГц . Причем всякие “танцы с бубном” вокруг системника не помогли. Сложилась ситуация, как в статье «FSB Strap на платах Asus и Gigabyte или День Неприятных Сюрпризов», когда плата от GIGABYTE отказалась работать при частоте FSB на которой ранее работала. На «тесты» ушло порядка пяти часов времени, несколько сотен погибших нервных клеток и полпачки сигарет. На этом все тесты были прекращены.
Вывод: продукт Gigabyte особо ничем не выделяется среди других на рынке и подходит для сборки недорогого домашнего компьютера при условии, что разгона не будет.
Оверклокеры! Плата не для вас.
Обсуждаем тут:
https://forums.overclockers.ru/viewtopic.php?p=3937247#3937247
