Inno3D GeForce 6800 Premium Edition
реклама
Приобретение Inno3D GeForce 6800 Premium Edition производства InnoVision Multimedia
произошло после того,как выбило часть памяти на видеокарте AGP ATI RADEON 9800 PRO 128 мегабайт памяти производства Sapphire. Видеокарта была сделана неплохо , охлаждение микросхем GPU и памяти Dual Heatpipe VGA Cooler ZM80D-HP производства Zalman. Никакого аппаратного разгона мной не производилось – по этой части постаралась фирма производитель .Напряжение питания памяти – 2.73 Вольт.
Что поделать-“Умерла так умерла”.Наученный горьким опытом взялся за
(кликните по картинке для увеличения)
Label2
Красочное описание видеокарты можно посмотреть на сайте Inno3D.com

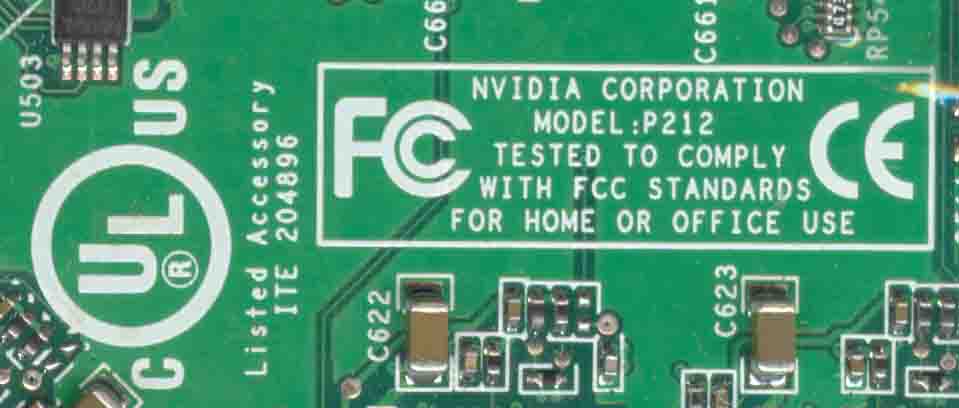

Кто истинный разработчик сама за себя говорит следующая надпись:
(кликните по картинке для увеличения)
Label1
Поскольку видеокарта референсная ,то выпускается практически всеми компьютерными фирмами производящими комплектующие .Вся разница в том ,что устанавливают память
3.3нс,или 2.6нс,или 2.2нс , или 2.0 нс, соответственно изменяя параметры в BIOS, да применяя охлаждающие системы различных производителей.
InnoVision Multimedia установила DDR память 2.2 нс –то есть теоретический потолок частоты 909 мегаГерц .Так ли это увидим далее.
Охлаждающая система CoolVIVA VHC-L61 фирма Cooler Master Co.Ltd.
Этого монстра даже устанавливать не стал –продал за 800 рублей, купил 2 радиатора для
Pentium 4 по 87рублей за каждый, доработал,установил приклеив один из них теплопроводящим клеем Алсил 5 к GPU и вот результат:
(кликните по картинке для увеличения)
Top1
С другой стороны установлен точно такой же радиатор c зазором 5 мм.
Теплопередача от одного радиатора к другому осуществляется через 6 коротких медных
штырей диаметром 2.2 мм .
Остальным так делать не рекомендую.Причина одна – у меня видеокарта при установке на материнскую плату в рабочем состоянии расположена вертикально.Охлаждение почти естественное – вентилятор размером 50х50х10 мм вращается со скоростью 1000 об/мин.
Шума почти не слышно даже если приблизить ухо к вентилятору.
Для этой же цели радиатор, который был приклеен(похоже циакриновым клеем) к 2 микросхемам памяти снял,распилил и снова приклеил теплопроводящим клеем к микросхемам по раздельности повернув на 90 градусов.
Всем владельцам подобных видеокарт могу порекомендовать воздушную принудительную охлаждающую систему установленную на GPU с радиатором ребра которого направляют потоки воздуха к радиаторам установленным на микросхемы памяти.
То ,что производитель видеокарты сэкономил на 1 электролитическом конденсаторе в фильтре питающего напряжения + 5Вольт- это уже на их совести.
Сравнение по бенчмаркам.
Cистема : Процессор Pentium 4 -3.08 гигаГерц
Материнская плата GigaByte GA-8IPE1000MK
Память DDR CL2.5 Brandname тайминг 3-3-8
Блок питания 300VA
Windows XP SP2 RUS
Никакого разгона:
3D MARK 2001 ATI Radeon 9800 PRO 16200-16600 едениц
Inno3D GF6800 16500-17000 едениц
Так,что выигрыш только в реализации новых возможностей в DirectX 9c по части шрейдеров.
3D MARK 2005 V1.1 Inno3D GF6800 3600 едениц
Возможности разгона.
АТItool_0.25b8:
GPU 403 мГц при Vcore 1.231 Вольт
378 мГц при Vcore 1.175 Вольт
362 мГц при Vcore 1.151 Вольт
Память 850 мГц при Vmem 2.72 Вольт
826 мГц при Vmem 2.68 Вольт
800 мГц при Vmem 2.65 Вольт
Откуда такие цифры если производителем установлены
Vcore 1.231 Вольт и Vmem 2.72 Вольт ?
Аппаратный оверклокинг. Только если кто то ставит себе цель сделать из видеокарты электронагреватель помещения,то для меня задача стояла другая задача-малошумящий компьютер с хорошими возможностями,без сбоев и дыма из корпуса.
Так что, установил Vcore 1.168 Вольт ,Vmem 2.67 Вольт. 3D MARK 2005 3700+10 едениц
стабильно в результате 10 прогонов подряд. Мощность, потребляемая видеокартой во время включения компьютера в течение 20 секунд 43 Ватт.
Как это делается – смотрите прилагаемую к статье часть схемы электрической принципиальной Stab.jpg http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=9659&filename=Stab.jpg .
Нумерация элементов на схеме специально не соответствует нумерации элементов на печатной плате за исключением контрольных точек TP11,TP12,TP13,TP14.
Большая часть элементов тоже специально не пронумерована.
Как понизить – там нарисованы 2 резистора :R1_DOB от 100 кОм до
4.3 кОм (меньше нельзя) и R2_DOB от 100 кОм до 39 кОм (меньше нельзя).
Vcore нестабильно.Помимо того ,что данное напряжение регулируется программно-аппаратно операционной системой и приложениями в сторону увеличения,оно нестабильно из-за нагрева радиоэлементов в силу особенностей схемотехнического решения .Может и действительно увеличивается из-за нагрева на 0.015 Вольт .
Для напряжения 220 вольт увеличение на 0.015 Вольт –это ничто ,а для 1.175 Вольт уже величина значимая.
Vmem стабильно и программно-аппаратно приложениями не изменяется.
Так,что прежде чем лезть паяльником куда попало, подумайте:”А НАДО ЛИ?”
Измерения производились мультиметрами BCT B-924 и VICTOR VC9808+. Ацп с двойным интегрированием ,класс точности приборов 0.5 и 0.25.
Возможен ли разгон Inno3D GeForce 6800 Premium Edition и ее клоновых собратьев
в сторону увеличения тактовых частот – теоретически. Да.
Практически маловероятно- в силу топологии печатной платы не предусмотрено дополнительного охлаждения полевых транзисторов стабилизаторов напряжений.
Охлаждение осуществляется самой печатной платой и из-за этого значительно (до80 градусов С) нагреваются другие компоненты,особенно индуктивность стабилизатора Vcore.Установка дополнительных радиаторов возможна,но этим должна заниматься фирма-производитель, а не владелец видеокарты.
Для большинства владельцев таких видеокарт (даже не разогнанных), чтобы не спалить
видеокарту лучше установить дополнительный вентилятор.
(кликните по картинке для увеличения)
Fan
Между платой и вентилятором зазор 5мм.
Второе ограничение- недостаточное охлаждение микросхем памяти.Если сумеете хорошо охладить при температуре окружающей среды 36-50 градусов Цельсия-нет вопросов.
Третье ограничение- достаточно хорошее охлаждение GPU.
Четвертое ограничение – возможности стабилизаторов Vcore,Vmemory и блока питания компьютера.
Evgen33
