ПРЕДИСЛОВИЕ.

Наверное большинство обладателей видеокарт класса HiEnd (на данный момент ими считаются серии 8800 от Nvidia и 2900 от ATI/AMD) столкнулись с проблемой их высокого тепловыделения. А если еще учитывать тепловыделение остальных компонентов ПК, таких как разогнанный процессор, чипсет материнской платы, жесткие диски, блок питания, то наш системный блок становится похожим на тепловентилятор или калорифер. В связи с такой ситуацией очень важным является правильное охлаждение всех компонентов нашего ПК. Некоторые выходят из положения, охлаждая компьютер водой, фреоном или даже жидким азотом. Сразу выскажу свое отношение к этому: для установки рекордов разгона тот же жидкий азот или фреон просто необходим т.к. достичь нужных низких температур другими способами практически не реально. Для домашнего повседневного использования эти системы не удобны из-за своей сложности или опасности для самого ПК. Касательно систем водяного охлаждения, то они довольно часто встречаются в компьютерах энтузиастов и оверклокеров. Но и тут мое мнение также не в их пользу. Бесспорно, хорошие системы водяного охлаждения (СВО) имеют очень высокую эффективность, но все-таки, они несут в себе повышенную опасность для компонентов компьютера. Любая течь, даже одна капля воды, просочившаяся, например, из водоблока процессора, может легко «убить» ту самую HIEnd-видеокарту. И как бы Вы не следили за своей «водянкой» рано или поздно течь все-таки будет (оговорюсь, что данный вывод не мой, а подсказанный многими обладателями СВО). Остается только всем, у кого СВО пожелать, что бы все течи вовремя обнаруживались и не наносили вреда. Еще раз скажу, что это всего лишь мое мнение. Я не настаиваю на его правильности.
Исходя из всего сказанного мною выше, для меня остается один способ охлаждения ПК – воздушный. Его плюсы в том, что он безопаснее всех остальных способов и проще в эксплуатации. Минусы это более низкая эффективность и шум. Именно о моей борьбе за увеличение эффективности воздушного охлаждения и уменьшение шума и пойдет речь далее.

Выбор «правильного» корпуса.

Задумываться о смене корпуса я начал около полугода назад. Причиной тому, наверное, было простое желание что-то поменять. Старый корпус KME CX-8960, хотя и отличался довольно высоким качеством, все же просто устарел морально и уже не удовлетворял меня ни своим видом, ни возможностями по улучшению охлаждения. А именно, больше всего не устраивало меня использование только 80 мм вентиляторов (два на задней панели и один на боковой), которые на своих номинальных оборотах довольно сильно шумели при посредственной эффективности. Исходя из этого, с шумом было покончено путем подключения двух задних вентиляторов последовательно, а на боковой стенке было увеличено отверстие для установки 120 мм вентилятора.
После таких доработок касательно охлаждения этот корпус стал устраивать меня. Но, как и следовало ожидать, всего лишь до некоторого момента.
Решающим фактором в замене корпуса оказалась покупка видеокарты 8800GTX. До ее приобретения я знал, что она обладает намного более высоким тепловыделением относительно предыдущих поколений. Но я не думал что настолько! После ее установки и тестирования в нагрузке, температура в корпусе поднялась на 5-7 градусов. GPU при стандартных 60% от максимальных оборотов турбины прогрелся до 90 градусов, а окружение до 75. Получается не совсем случайным, что в русской раскладке GTX получается ПЕЧ (остается мягкий знак добавить). Еще раз перелопатив кучу обзоров и тем в Конференции, я понял основные три свойства охлаждения карт семейства 8800: 1 – стандартная система охлаждения получилась довольно эффективной; 2 – карты нуждаются в хорошем обдуве по всей площади; 3 – прорези для выхода горячего воздуха из турбины большую часть его выдувают в корпус.
В связи с тем, что стандартная СО хорошо справляется со своими обязанностями да к тому же довольно тихая даже на 60% оборотов, я решил что заменяться она не будет. К тому же на момент покупки (да и на данный момент) для этой видеокарты альтернативных решений охлаждения практически нет. Исходя из второго и третьего пункта свойств охлаждения, я сделал следующее: для решения второго пункта установил напротив видеокарты 120 мм вентилятор, а для решения третьего, установил бловер Titan TTC-005 для выброса горячего воздуха за пределы корпуса. Так же с помощью утилиты RivaTuner я включил низкоуровневое управление оборотами турбины и настроил его таким образом, что бы в пике нагрузки обороты турбины возрастали до 100%.
После всех манипуляций ситуация с температурой существенно улучшилась. В корпусе температура стала всего на пару градусов выше, чем до 8800GTX. Температура GPU стала в нагрузке 80 градусов а окружения – 70.

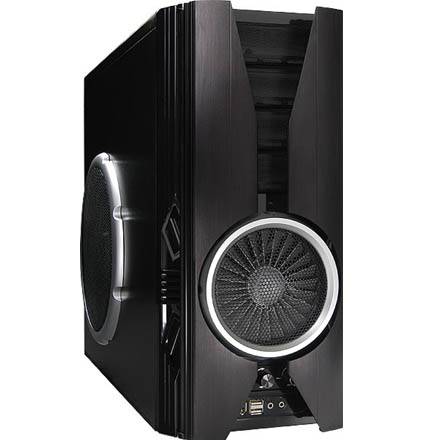

Ну что же, уже не плохо! Но все таки я чувствовал, что можно все сделать еще лучше. И, однажды, просматривая различные сайты «железной» тематики я увидел интересный корпус – AeroCool ExtremEngine 3T. Заинтересовал он меня во-первых тем, что имеет на боковой стенке вентилятор размером 250 мм!!! А так же своим довольно оригинальным внешним видом:

Прочитав несколько обзоров на иностранных сайтах, я решил купить его. Быстро посмотрел по наличию в нашем городе и через час он уже находился у меня. Достался он мне за $105. Ну что же, займемся осмотром и сборкой.

Сборка системы в «правильном» корпусе.

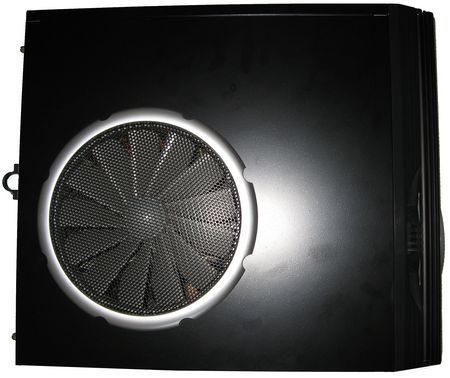

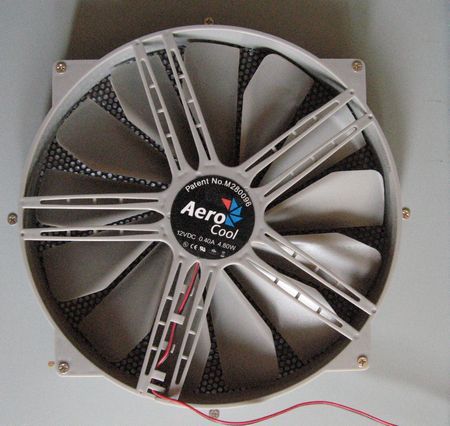

Вытащив корпус из коробки и открыв боковые крышки, мое внимание сразу привлекли вентиляторы. Особенно огромный 250 мм на боковой крышке:


Ну что сказать? Впечатляет. Тем более по моим расчетам этот вентилятор будет находиться прямо напротив видеокарты и благодаря своим размерам обдувать все ее длину в 27 см.

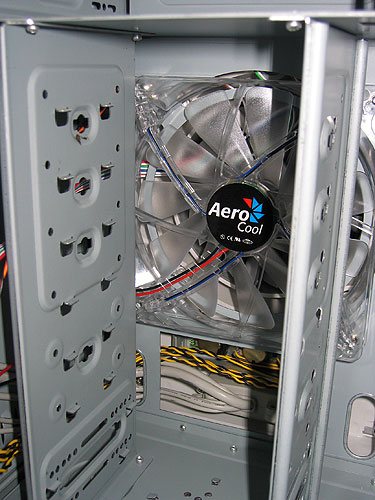

Передний вентилятор выглядит поскромнее: 140 мм по сторонам и 15 мм толщиной. Имеет синюю подсветку.

Причем этими двумя вентиляторами, и одним дополнительным, можно управлять с помощью трех регуляторов оборотов, рукоятки которых выведены на переднюю панель:

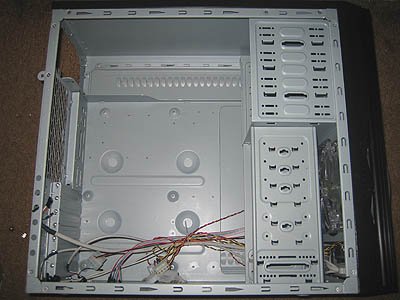

Привыкнув немного к таким вентиляторам, а занялся осмотром остальных особенностей корпуса. Так выглядит он внутри:

Дабы не описывать все особенности долго, я просто перечислю их, разделив на положительные и отрицательные:
Хорошо:
- 250 мм вентилятор на боковой панели;
- 14 мм вентилятор с синей подсветкой на вдув на передней панели;
- Возможность установить один 120мм вентилятор или два 80 мм на задней панели;
- Три регулятора оборотов на передней панели;
- Выход наушников, гнездо микрофона, два USB-порта и один IEEE 1394-разъем на передней панели;
- Сетчатые заглушки отсеков 5,25`;
- Хорошее качество покраски;
- Необычный внешний вид;
- Очень высокий уровень вентиляции корпуса;
Плохо:
- Отсутствие возможности быстрого монтажа (все приводы крепятся традиционным методом на винтах);
- Посредственная обработка кромок;
- Тонкая сталь;
Пожалуй, основные моменты перечислил. Хотя есть еще менее существенные как плюсы, так минусы. Для меня перечисленные недостатки не существенны, т.к. собирать/разбирать компьютер часто я не собираюсь, следовательно, быстрый монтаж мне не нужен. О кромки все же пораниться довольно трудно, а сталь не на столько тонкая, что бы деформироваться от малейшего удара.

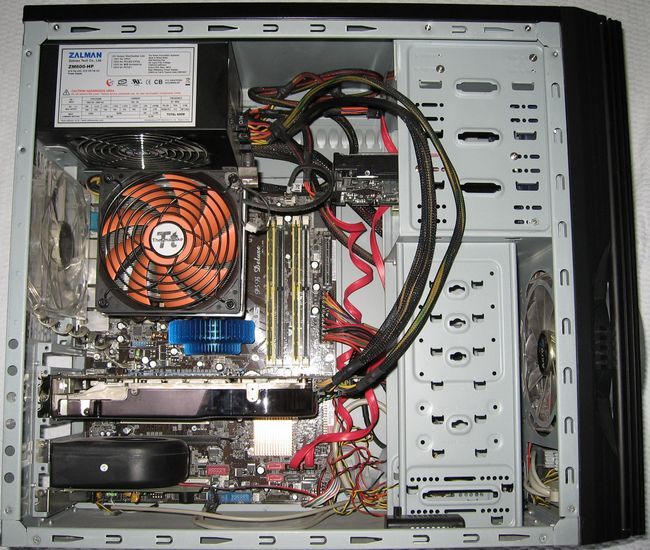

Собранная мною система в корпусе AeroCool ExtremEngine 3T выглядит следующим образом:

Как Вы можете заметить, жесткий диск я перенес в отсек 5,25` из соображений, опять же, улучшения охлаждения. Напротив него я поставил 120 мм вентилятор на вдув, и поэтому к плюсам отнес сетчатые заглушки 5,25`. Так как суммарный воздушный поток на вдув получился довольно существенным, вентилятор на передней панели я переставил на выдув.
Из особенностей уже рабочей системы могу отметить, что вентилятора в боковой панели не слышно даже на 90 процентах оборотов. На 100% шум уже отчетливо слышен. То же относится и к вентилятору на передней панели. Так как бловер от Titan-а на своих номинальных оборотах очень шумный, то я его подключил к третьему регулятору на передней панели и теперь включаю его на 100% только когда играю в игры.

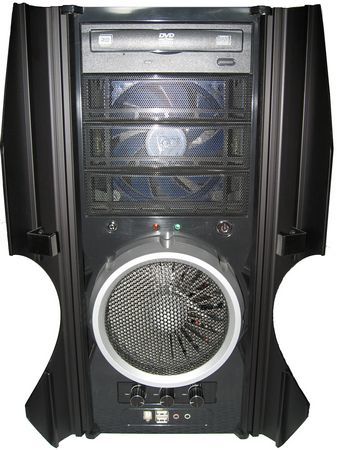

Ну и еще несколько фотографий. Днем:

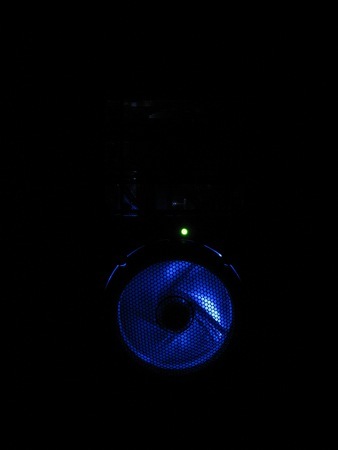

Ночью:


Выводы.

В итоге всех моих перечисленных размышлений и действий, я получил тихую систему с максимальным уровнем охлаждения всех компонентов и возможностью улучшить его путем увеличения оборотов вентиляторов. Сейчас температура GPU, разогнанного до 648(1566)МГц не бывает выше 75 градусов при комнатной температуре около 30 градусов. Так же получил моральное удовлетворение от внешнего вида своего ПК.

Все пожелания, вопросы и критику можно высказывать здесь.

Всем удачного разгона!
