Догадки по поводу вольтмода Leadtek PX6800 TDH (PCI-E NV41)
реклама
Рассматриваемая карта хороша в плане разгона и даже на дефолтном напряжении гонится до 430/910 со стандартных 325/600. Поэтому возникла идея более полно реализовать ее потенциал.
Сразу скажу, что программный вольтмод на этой карте не работает (пробовал два биоса разных сроков давности). Остается только аппаратный. В поисках информации я облазил много инета, но по существу нашел вот эти две ветки:
http://www.vrforums.com/showthread.php?t=31684
http://www.xtremesystems.org/forums/showthread.php?t=74167
Ребята там обнаружили как сделать мод памяти, до ядра не дошли, потому что главный участник спалил свою карту Были лишь догадки, которые я здесь опубликую с моими дополнениями.
Итак, для начала расскажу про мод памяти:

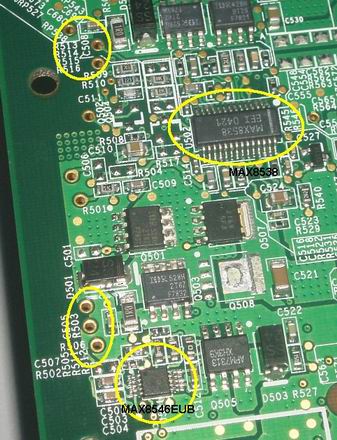

Управляет напряжением VMEM ИМС MAX8538 (которая имеет два канала, один из которых задействован на память, другой - неизвестно). Идея изменения выходного напряжения состоит в изменении коэффициента обратной связи, который задается резисторами.
(кликните по картинке для увеличения)
Цепи питания
Поэтому изменяя сопротивление резистора можно добиться изменения выходного напряжения.
(кликните по картинке для увеличения)

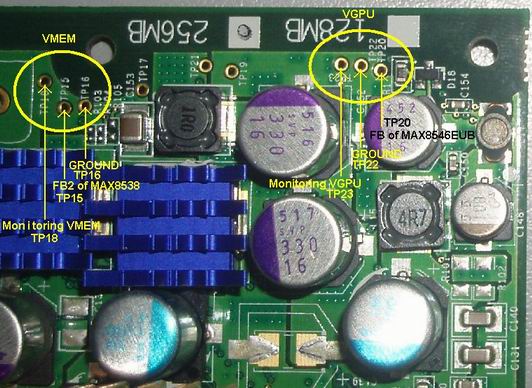

TP - test points
При включенном компе меряем напряжение в точке TP18. У меня оно составляет 2.5 В, потом вытаскиваем карту и меряем сопротивление между точками TP15 и TP16. У меня оно составило 10.05 кОм. TP16 здесь земля, а TP15 соединена с выводом FB2 (12я ножка ИМС) микосхемы.
Включение сопротивления между TP15 и TP16 будет влиять на выходное напряжение. (какое именно сопротивление включать пока не знаю, ребята из вышеперечисленных форумов пробовали 200 кОм переменник).
Теперь ядро: когда я мерял напряжение на точках TPхх, обнаружил что 1.2 В (дефолтное для 6800) выдает только точка TP23, а рядом с ней есть еще две (20 и 22) как в случае с памятью. Промеряв возможные соединения этой точки, я обнаружил что она соединяется с 8й ногой ИМС MAX8546EUB. По даташиту этот контакт являлся источником напряжения. TP20 соединяется с 2й ногой, которая является контактом FB (обр. связь). Поэтому наиболее вероятно, что именно ИМС MAX8546EUB отвечает за VGPU. Сопротивдение между TP20 и TP22 (земля) у меня составляет 485 Ом.
Вот, впринципе, и вся информация, которая должна помочь в вольтмоддинге. Скоро я реализую задуманное, тогда сообщу и более точно.
Даташиты:
http://pdfserv.maxim-ic.com/en/ds/MAX8537-MAX8539.pdf
http://www.rtcs.ru/pdf/Maxim/dc-dc/pwm/MAX8545-MAX8548.pdf
