Patriot Memory PSD21G8002 DDR2-800 – описание модуля памяти.
реклама
(кликните по картинке для увеличения)
Patriot 1024 DDRll
Это мой первый обзор который я решил написать, так что прошу сильно не пинать .
Вступление.
Когда я уже решил, что буду точно брать материнку Giga-Byte GA-965P-S3 и процессор Core 2 Duo E6400 я ещё не знал какую память купить. Лучшим выбором большинстве случаев для разгона подходит DDR2-800 SDRAM, поэтому выбор пал на недорогую одиночную 3500руб (129$) планку DDRII емкостью 1024Mb PC800 Patriot RTL, на Kit`овый комплект у меня просто не было денег.
Память двухсторонняя и состоит из 16 чипов по 64Mb каждый. На чипах нет радиатора для охлаждения, поэтому сразу зародилась мысль сделать их самому. Маркировка чипов такая 6M64M8028U-25PAC 0634VI.
Информация со стикера: PSD21G8002 1GB PC-2 6400 параметр CL=5
Ссылка на сайт производителя
Охлаждене модулей памяти.
Если выжимать МАХ из этой памяти необходимо будет повышать напряжение, при этом возрастает и температура. И я задумался об охлаждении.
Покупать готовые радиаторы мне показалось слишком простое решение доступное каждому. Недолго думав я решил зделать их самому. (вскоре я приобрёл радиаторы от TITAN`a, который так и не опробывал. Купил за 150руб). Распилил процессорный радиатор от Socket A как показано на рис.
(кликните по картинке для увеличения)
Радиаторы на память
клеил термопроводящим клеем “РАДИАЛ”.
(кликните по картинке для увеличения)
Термопроводящий клей РАДИАЛ
Т.к он очень хорошо склеивает память и радиаторы я решил нанести “РАДИАЛ” маленькой капелькой (чтобы в будущем можно было снять радиаторы и продать память как ни в чём не бывало) и только 1й и 4й модуль, а на 2й и 3й - КПТ-8. Как показано на рис.
(кликните по картинке для увеличения)
DDR ll 1024 Mb (pc-800) Patriot
Конечный результат:
(кликните по картинке для увеличения)
DDR ll 1024 Mb (pc-800) Patriot@1080MHz 5-5-5-16 2.2V
Больше про неё сказать нечего, приступим к тестированию.
Конфигурация тестового стенда
Процессор Intel Core 2 Е6400 (LGA775, 2.13 GHz, 2MB L2, SL9S9);
Материнская плата Giga-Byte GA-965P-S3 (LGA775, Intel P965 Express);
Графическая карта: Palit GF7300LE Sonic 128Mb(512Mb) 64bit DDR3 (PCI-E x16);
Дисковая подсистема: Seagate SATA-II 160.0Gb ST3160812AS 7200rpm 8Mb;
Блок питания: FSP Optima 450W OPS450-60PNF PFCP 2.03 CE
Операционная система: Microsoft Windows XP SP2 с DirectX 9.0c.
Средняя температура в комнате +24 гр. С.
Набор тестов для проверки стабильности памяти включал приложения: Super PI mod-1.5 XS вместе с Prime95, потом я запускал Battlefield 2 и играл в течении часа, такой контроль позволят гарантировать высокую достоверность полученных результатов. Исследование характеристик памяти проводилось при 1.9В, т.к материнская плата в режиме Auto выставляла это напряжение питания.
SPD

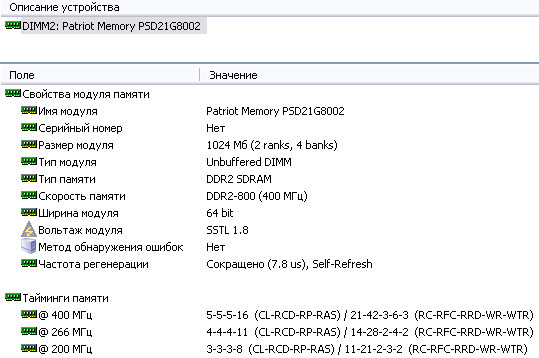

Посмотрим, что прошито в SPD
(кликните по картинке для увеличения)
SPD Patriot Memory PSD21G8002
Согласно информации производителя, штатным режимом для этих модулей является частота 800 МГц с таймингами 5-5-5-16 и 2T Command Rate при напряжении питания 1.8V.
spd в cpu-z-1.38
(кликните по картинке для увеличения)
spd в cpu-z-1.38
Тестирование

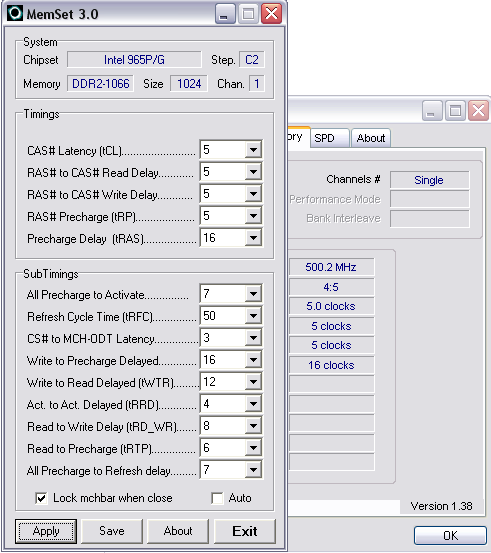

Субтайминги не менялись, плата выставляла следующие значения:
(кликните по картинке для увеличения)
MemSet Тайминги Patriot Memory PSD21G8002
При таймингах 4-4-4-12 и 1.9В максимум, что я “выжал” было 820MHz.
(кликните по картинке для увеличения)
Стабильная частота 820MHz
В дальнейшем выяснилось, что память не любит высокие и низкие напряжения 1.8В, 2.3В, 2.4В, оптимальное было 2.2В.
При тех же таймингах но с 2.2В я получил жалкие 768MHz, обидно .
(кликните по картинке для увеличения)
Стабильная частота 768MHz
При таймингах 5-5-5-16, и 1.9В я получил стабильные 1000MHz:
(кликните по картинке для увеличения)
Стабильная частота 1000MHz
При увеличенном напряжении питания памяти до 2.2В максимальные частоты для протестированной памяти составили 1080MHz:
(кликните по картинке для увеличения)
Стабильная частота 1080MHz
Для большей наглядности привожу общую диаграмму:
(Красным показано напряжение 2.2V, чёрным- 1.9V)
Общая диаграмма
Заключение.
Если раньше в первые дни после покупки я мог похвастаться стабильными 1120MHz и не очень стабильными 1140MHz (с те ми же радиаторами), при напряжении питания памяти 2.2В, то сейчас всего 1080! Странно…но это так .
Память неплохая и меня устраивает, основанием для покупки может послужить цена 3500 за 1 шт. и средний разгон до 1000-1100MHz, (а если повезёт то и ещё большего), которого вполне хватит для процессора младшей линейки E6300-6400.
В любом случае, в погоне за мегагерцами не забывайте, что всему есть свой предел.
Удачи в разгоне!
Ссылки по теме:
Статистика разгона памяти DDR2
Выбор оперативной памяти DDRII (Intel)
Спасибо всем за прочтение.
