Был у меня системник нормально работал, вот только этого мне было мало...

С этого всё началось, а вот чем закончилось - ...

Athlon 64 X2 4800+/1024mb RAM/
120 Gb + 2x200Gb (Raid)sata seagate/
Geforce 6600/Audigy 2 ZS/DVDRW NEC 3540a/

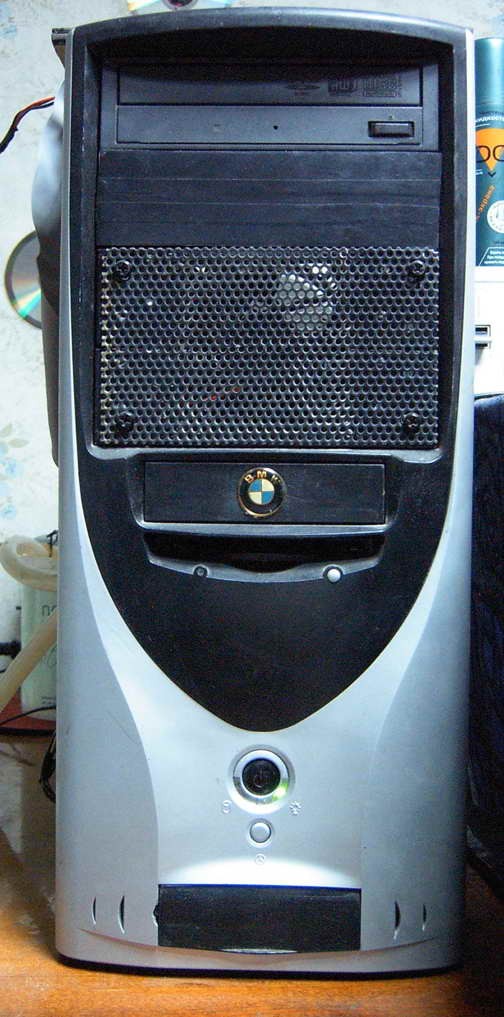

А вот лицевая панель системника –

Лицевая панель

Серебристый и чёрный цвета – покрашено с баллончика. Значок BMW оторван с приборной панели одноимённого автомобиля. Вместо двух нижних лотков для дисковода – решётка с вентилятором выдувающим воздух из системника, кроме того за решёткой находятся харды вентилируемые этим потоком.

Видеокарта –

Видюха с верху

Видюха наискось

«Родной» радиатор заменен на радиатор от Pentium I. На оперативку термо-клеем приклеены радиаторы, полученные из распиленного на 4 куска радиатора от i486dx2.

Всё это обдувается 120мм вентилятором на 800 оборотов в минуту, то есть бесшумно но эффективно. В результате разгон до 500/650 Гп/Оп.

Кулер чипсета материнской платы (который очень громко жужжал!)-

Жужжит

был заменен на радиатор от Pentium I

не жужжит

У него были отломаны некоторые рёбра – для того чтобы помещалась длинная видеокарта.

не жужжит и на месте стоит

К звуковой плате были припаяны разъёмы – …

Аудига в лицо

Аудига не в лицо

Аудига +

…белые, для подключения вот этой заглушки с прогрессивными мультимедийными разъёмами «тюльпан»

(потому, что разъёмы «мини-джек» не годятся для подключения к такой звуковой карте хорошей аппаратуры)…

Аудига + лицо пк

…чёрные, для подключения разъёмов на лицевой панели.

(слева и с парава вставлены студийные разъёмы «большой-джек», для гитары и микрофона)

С боку были собраны из профилей салазки для жёстких дисков.

(Предназначены в основном , для подключения хардов с которыми ко мне кто нибудь приходит.

Это очень удобно – просто вставляется хард и подключаются ,у же висящие рядом, провода)

Салазки

Боковая стенка отсутствует (хотя можно закрыть крышкой из орг-стекла и поставить подсветку).

Снизу вверх протянуты профиля, на которые крепятся вентиляторы, провода и другие профиля.

Все вентиляторы покрашены в серебристый цвет, скорость вращения всех вентиляторов снижена до минимума. (в результате шума нет)

Отсутствует вентилятор – он лежит за системником, подключённый к нему через удлинитель(его можно «хоть в шкаф упрятать»).

(в результате гораздо больше места в системнике и улучшенная вентиляция)

Верхний вентилятор дует на стабилизаторы тока процессора, а нижний на видеокарту, PCI-устройства и чипсет.

Бок

Стандартная система вентиляции системного блока очень плоха.

В ней очень плохо охлаждается видеокарта и (при неудачном расположении блока питания) процессор.

Как бы сильно не дули вдувные и выдувные вентиляторы. (вызывая ужасный шум)

(по стандарту ATX- воздух входит через низ лицевой панели, выходит через верх задней)

Здесь потоки воздуха идут непосредственно сразу на нагревающиеся детали.

(В результате обороты вентиляторов были снижены до минимума без потери охлаждения.)

И вот наконец-то водяное охлаждение процессора!!!

Раньше вода охлаждалась радиатором от двигателя автомобиля.

Но для его продува использовалось ОЧЕНЬ много вентиляторов, вызывая заметный на слух шум.

Я заменил его четырьмя пластиковыми вёдрами с водой, по 10 литров каждое. Без потери охлаждения.

При температуре воды(комнаты) 24 градуса на процессоре температура 25 градусов!! – при средней загрузке процессора (фильмы, музыка, копирование, инернет…). При двух одновременно запущеных CPUburn K7 45 градусов после 10 минутного прогрева.

4 ведра...

Бачёк с водяным насосом (насос от аквариумной помпы на 700 литров/час).

Рядом лежит блок питания, у которого был, вынут вентилятор и поставлен (в вырезанном на боку отверстии, для лучшего обдува деталей) 90мм вентилятор.

Насос и тот кто его боится...

Ватерблок .

Ватерблок был изготовлен из медной пластины к которой была припаяна медная коробочка и две медные трубки.

Ватерблок раз

Ватерблок ещё раз

Ватерблок опять

В нутрии ватерблок имеет «змеевидный» канал для прохода воды, образованный стенками коробочки.
Незнаю хорошо у меня получилоь или плохо... но надеюсь вы почерпнёте для себя что нибудь полезное из этой статьи.
