Модификация платы A8V
реклама
Купил 4-е конденсатора 6,3v по 1500 мкФ и допаял 3-и шт возле процессора (красный цвет на схеме [там реально были дырки])
(кликните по картинке для увеличения)
запаял дырки схемы пит. проца

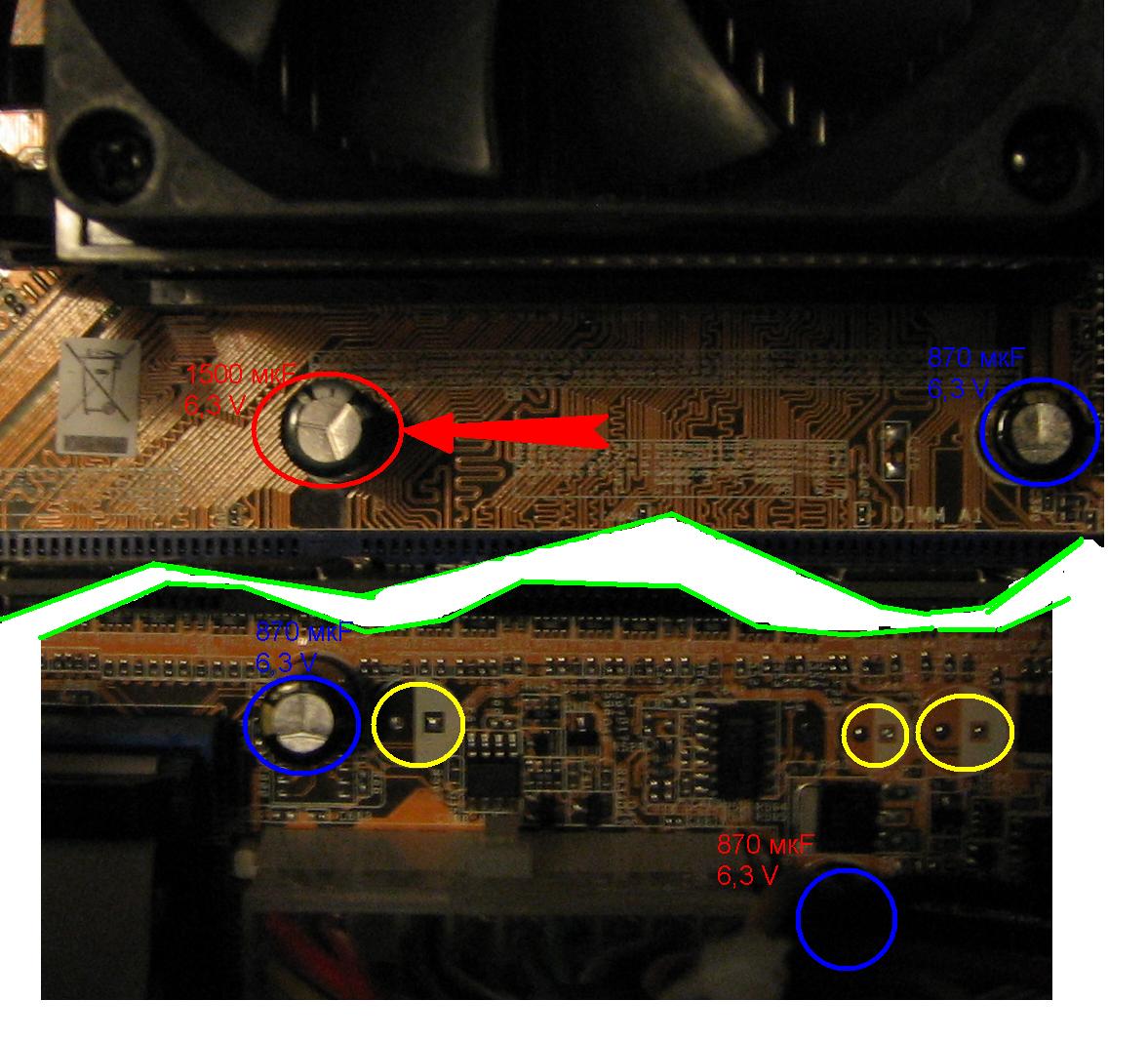

и пока один между памятью и процом (кр. цвет)
(кликните по картинке для увеличения)
допаял конденсатор для памяти
синий цвет на схеме обозначает уже существовавшие кондеры,
а желтый , то что предстоит допаять.
В результате разгон стал 300х8 = 2400 при 1.5в , протестирую хорошенько потом дальше погоню.
Вот не знаю допаивать ли кондеры у памяти (желт. цвет), т.к. с памятью проблем никаких (кингстон с чипами кингстон 3-3-3-8 2.6в)
С процессом пайки возникли проблемы:
во-первых плату пришлось все-таки достать из корпуса и снять с нее все элементы (проц память), во-вторых отверстия под кондер не смогли прогреться равномерно паяльником(40 вт 220 в), поэтому аккуратно протыкал их шилом и иглой, а излишки олова , что выдавились из отвертий припаял к ножкам вставленных кондеров с флюсом,И паял ТОЛЬКО ВЫКЛЮЧЕННЫМ ПАЯЛЬНИКОМ!
ВСЕМ СОВЕТУЮ ДОРАБОТАТЬ ХАЛТУРУ БРАТЬЕВ КИТАЕЗ!
