И снова вольтмоб 9600ХТ
Просьба хорошего человека помочь достигнуть максимальных частот карты, не оставила меня равнодушным и я с удовольствием взял её на переделку!
Разглядев, имени я не нашёл, очередной (No name),

(кликните по картинке для увеличения)
неплохая память от Hynix с таймингом 2.8,

(кликните по картинке для увеличения)
ядро изготовлено на 16 недели 2004 года.

(кликните по картинке для увеличения)
Референт дизайн платы совпал полностью с предыдущей видеокартой от ASUS, которую проделывал ранее.
.Осталось за небольшим, подготовить инструмент и найти подходящие резисторы.
Немного об инструменте.
В прошлый раз, я не был подготовлен с технической стороны полностью и не описал свой инструмент, будем исправлять :]
Тестер, будем мерить им напряжение и сопротивление резисторов.

(кликните по картинке для увеличения)

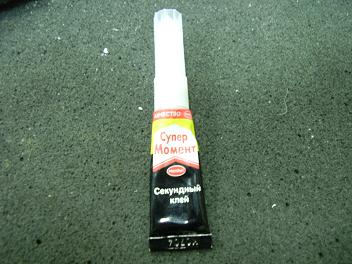

Супер клей, им необходимо приклеивать резисторы к контролеру.

(кликните по картинке для увеличения)

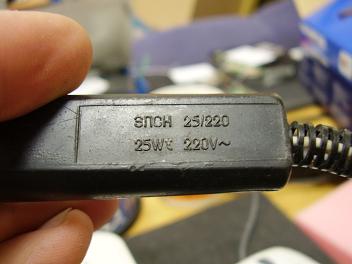

Паяльник необходим маломощный, иначе используемый нами мягко плавкий припой будет быстро обсыхать. Да и в целях безопасности, таким паяльником тяжело перегреть микросхему или резистор. Мною использован советский паяльник «ЭПСН 25/220» мощностью 25W.

(кликните по картинке для увеличения)
Правильная заточка жала, тоже необходима, в противном случае можно спаять несколько ножек микросхемы контроллера питания, а с них очень тяжело убрать излишек припоя подручными средствами. Для таких целей, лучше заточить остриём, немного сплющенным по краям.

(кликните по картинке для увеличения)

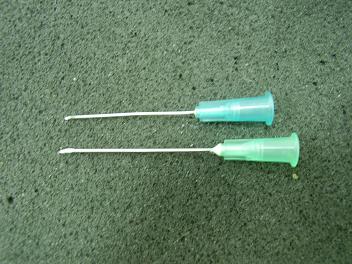

Всегда пригодиться парочка иголок от шприца, они сделаны из нержавеющей стали и при пайке можно аккуратно подравнять олово. Так же помогает и при работе с мелкими планарными деталями, так как не намагничивается.

(кликните по картинке для увеличения)
Донором послужит сгоревшая материнская плата.

(кликните по картинке для увеличения)
Как и в прошлый раз понадобиться три резистора номиналом «3-3.5», «5» и «6-6.5» Ком.
Отказавшись использовать резисторы стандартной упаковки (их тяжелей припаять к тонким ножкам микросхемы, в виду большего сечения ножек), я использовал планарные. Способ их припаять, опишу ниже.
Не найдя на донорской плате переменных резисторов, пришлось использовать постоянные.
Куда впаивать, уже было написано ранее.
Лишний раз повторюсь, Я и сам не люблю листать топики в поисках нужной информации.

(кликните по картинке для увеличения)
Легко можно разобраться глядя на фотографию.
1- (APW 1175) чип контролирующий питание подаваемое на память,
2- (SL 6522) второе питание ядра,
3- (SL 6522) первое питание ядра.

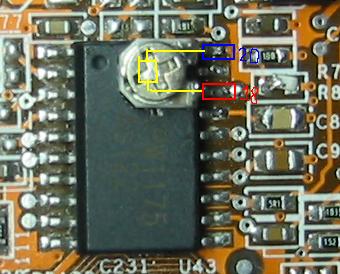

Припаивать резисторы будем на контакты 18 и 20 микросхемы (1) APW 1175.
Сопротивление номиналом 5Ком.

(кликните по картинке для увеличения)
На микросхему (2) SL 6522, паяем 6-6.5Ком ножки 5 и 7.
Микросхема (3) идентична (2), на неё припаиваем сопротивление 3-3.5Ком.

(кликните по картинке для увеличения)
Мерить напряжения будем на конденсаторах с обратной стороны платы.
Достигнуть мы хотим приблизительно таких результатов: (1) ~3.2в, (2) ~1.51в, (3) ~1.6в.

(кликните по картинке для увеличения)
А теперь к делу!
Отмечу сразу тот факт, что я немного отклонился от стандартных номиналов резисторов.
На плате «доноре» не было нужных по сопротивлению, пришлось заменить на следующие:
1.- 5Ком, заменил на 4.7Ком.
2.- 6Ком, на 4.7Ком.
3.- 3Ком, на 2.3Ком.
Как покажут последующие тесты, это не сильно помогло разгону.:[
Аккуратно выпаяв нужное нам сопротивление, мы его приклеим на сам контроллер питания супер клеем.

(кликните по картинке для увеличения)
Следующим этапом будет подготовка к пайке.
Нам потребуется тонкая проволока. Я её взял с так называемой «пищалки» предварительно разрезал и залудил.

(кликните по картинке для увеличения)
Подготовив паяльник к работе, немного канифоли и можно начинать.
(Мой совет, не применяйте жидких канифолей и флюсов, горький опыт показал, что они проводят небольшой ток и могут вывести видеокарту со строя. В моём случае это старенькая Ati 8500, после пайки, она просто не стартанула)
Один из концов проводка припаиваем к ножке контроллера, второй к самому резистору.

(кликните по картинке для увеличения)
В конечном итоге, должно выглядеть приблизительно так.

(кликните по картинке для увеличения)
Таким же способом припаиваем остальные сопротивления.
Если на видеокарте стоит очень слабенькое охлаждение, тогда нужно его заменить.
В остальном рекомендуется добавить вентилятор с боку, для обдува как ядра так и памяти.
Настало время чудес:]]]
Установил в компьютер, предварительно убедившись, что всё припаяно без «соплей».
Начинаем тест потенциала разгона после вольтмода.
Изначальный результат до модернизации был не велик 520/740Mhz.
Не долго гоняя её в AtiTool, предел разгона был выявлен, 620/720Mhz.
Комментарию практически не подлежит, это не самый лучший результат после модернизации питания, но дело далеко не в этом, сама карточка не позволит достичь большего.
Подведём итоги.
С более удачной видеокартой, частоты получились бы намного больше.
Но и 100Mhz на ядре дадут свой результат.
Надеюсь статья получилась интересной и поучительной.
Приношу извинения за некоторую краткость в конце, но время рабочее уже поджимает.
